Güçlü 37GB 3864ZY 12v 24v 20 Watt 15kgcm 1.5nm 60rpm 100 Rpm Mikro Fırçalı Dc Dişli Motoru ile Ce Rohs
| DC Dönüştürme Motoru dC jeneratör motörü | 2 Nm | 25 Watts | |||||||||||||||||||
| 3864ZY Mikro fırça dc motoru ve dişli kutusu ile | Birleşim için | ||||||||||||||||||||
| Kodlayıcı ve Frene | |||||||||||||||||||||
| kodlayıcı ve frene uyumlu | |||||||||||||||||||||
| TJZ37FO Serisi | |||||||||||||||||||||

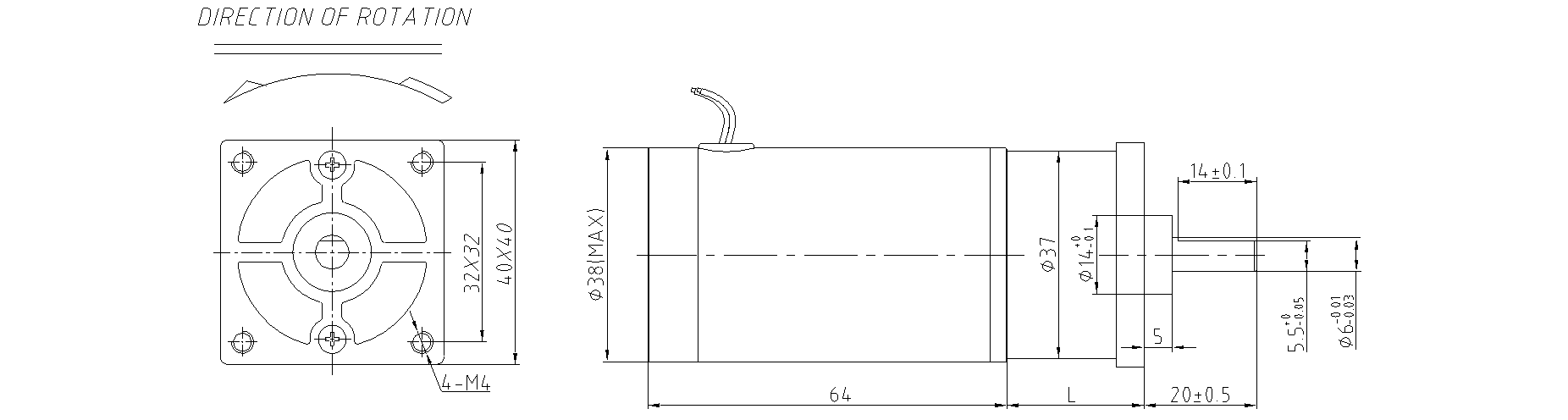

| Boyutlu Çizim harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

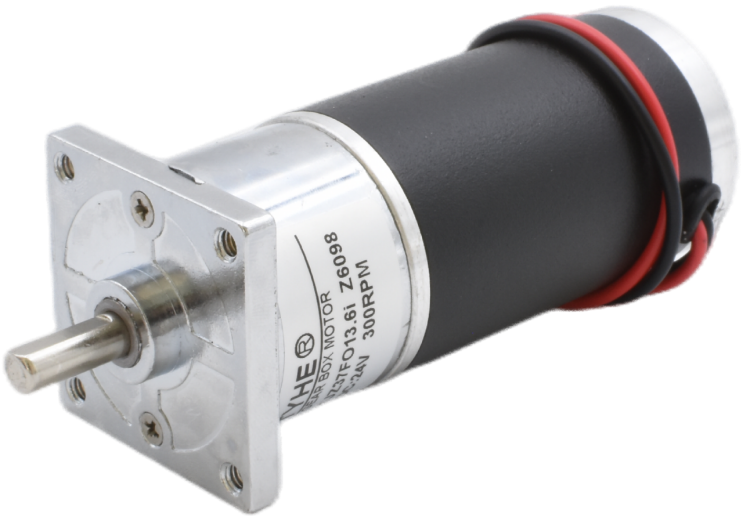

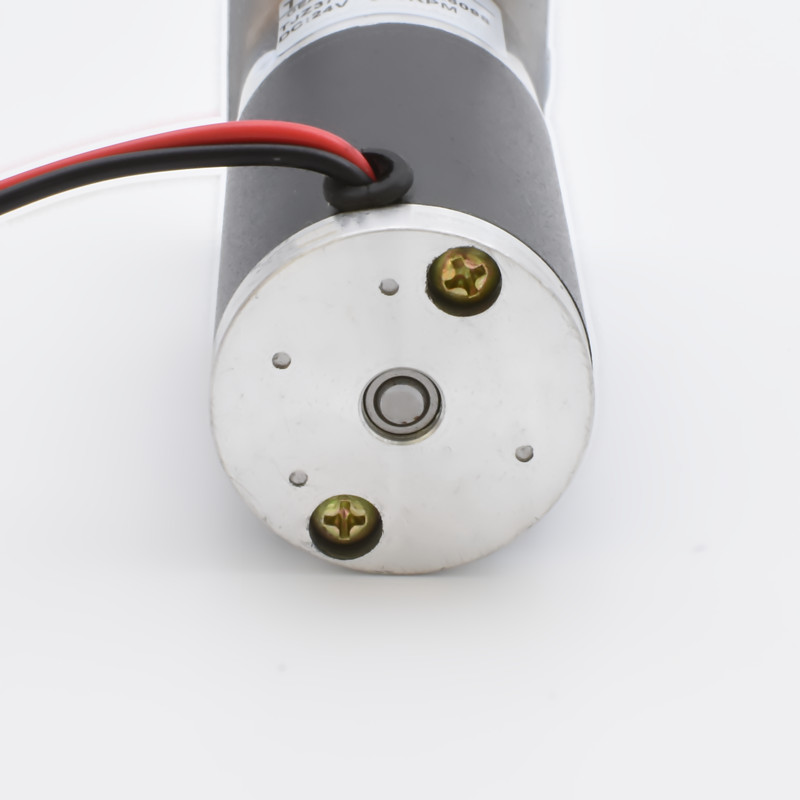

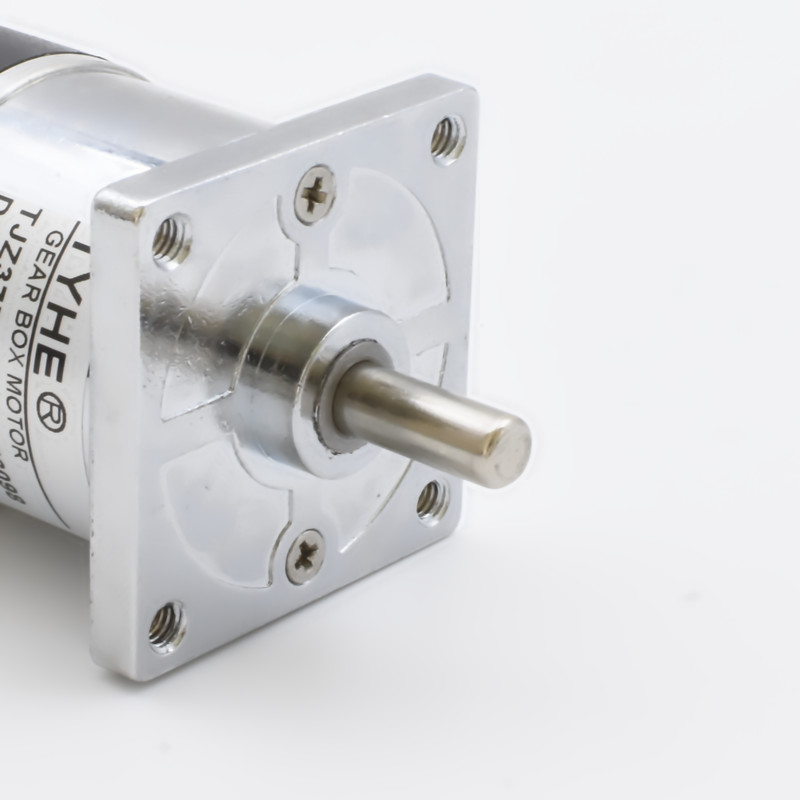

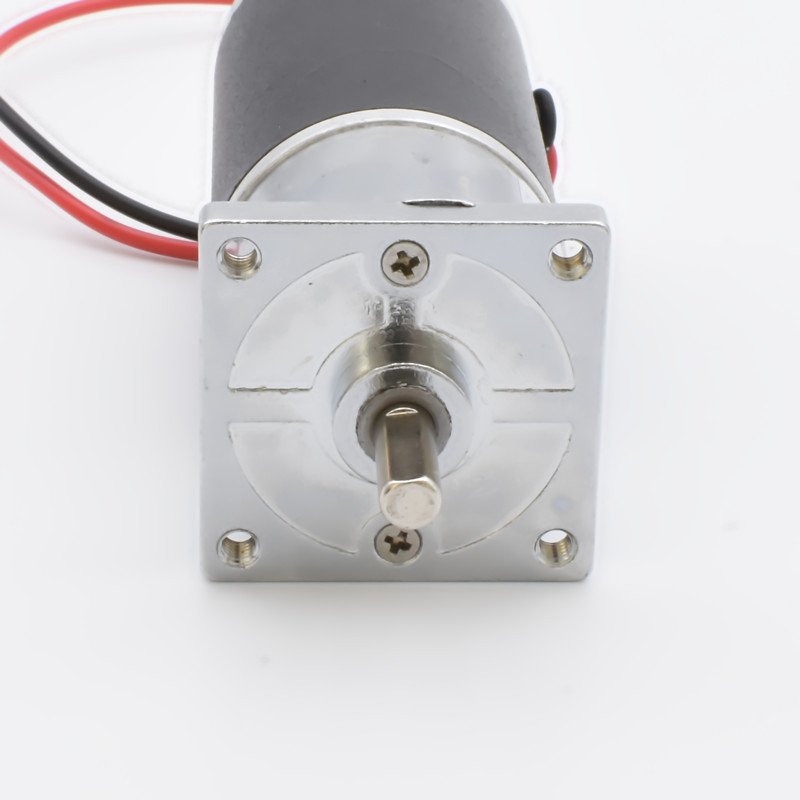

| Motorun resmi motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi yükleme yüzeyi malzemesi | Çinko alaşımı cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi dişli malzemesi | Toz metallurgisi ve Çelik toz metallurgisi ve çelik diş | ||||||||||||||||||||
| Gerilik açısı dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar çıkış şaftı yuvası | Yağlı yuva yağlı yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı önerilen maksimum giriş dönme hızı | ≤10000Dönüş/dk | ||||||||||||||||||||
| Radyal Kuvvet radyal kuvvet | ≤1kgf | ||||||||||||||||||||
| Aksiyel kuvvet eksenel kuvvet | ≤0.7kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti ana eksen maksimum dayanabilecek basınç kuvveti | ≤10kgf | ||||||||||||||||||||
| Radyal boşluk radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk aksiyel boşluk | ≤0.3mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü gürültü | ≤ 60dB | ||||||||||||||||||||
| DC Motor Teknik Verileri direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model model |
Adlık voltaj （V ） adımlama Gerilimi |
Boş Yükle boş yükleme parametreleri |
Derecelendirilmiş adi parametreler |
Stall tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız devir hızı |
Akım akım |
Hız devir hızı |
Akım akım |
Tork kupla |
Çıkış çıkış gücü |
Etkinlik etkinlik |
Tork kupla |
Akım akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3864ZY | 12 | 5000 | 300 | 4000 | 0.99 | 19.70 | 8.25 | 69.34 | 59.10 | 6.50 | |||||||||||
| 3864ZY | 24 | 6000 | 180 | 4800 | 0.65 | 20.30 | 10.20 | 65.74 | 60.90 | 4.52 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
4.6 | 5.9 | 8.4 | 10.6 | 13.5 | 19.3 | 24.4 | 31.6 | 45 | 57 | 73.6 | 105 | 133 | 172 | 245 | 310 | 401 | ||||
|
Jant aşaması sayısı yavaşlatma seviyesi |
2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | ||||
|
Vites kutusu uzunluğu dişli kutusu uzunluğu (mm) |
25.5 | 25.5 | 25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | ||||
|
Verimlilik etkinlik (%) |
0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | ||||
| 3864ZY-12V-5000R | |||||||||||||||||||||
|
Yüksüz hız boş yükleme hızı (rpm) |
1087.0 | 847.5 | 595.2 | 471.7 | 370.4 | 259.1 | 204.9 | 158.2 | 111.1 | 87.7 | 67.9 | 47.6 | 37.6 | 29.1 | 20.4 | 16.1 | 12.5 | ||||
|
Nominal Hız adi hız (rpm) |
869.6 | 678.0 | 476.2 | 377.4 | 296.3 | 207.3 | 163.9 | 126.6 | 88.9 | 70.2 | 54.3 | 38.1 | 30.1 | 23.3 | 16.3 | 12.9 | 10.0 | ||||
|
Nominal tork adi koup (N.m) |
0.065 | 0.084 | 0.102 | 0.128 | 0.163 | 0.198 | 0.251 | 0.325 | 0.393 | 0.498 | 0.643 | 0.780 | 0.988 | 1.278 | 1.547 | 1.958 | 2.000 | ||||
|
Nominal tork adi koup (KG.CM) |
0.64 | 0.82 | 1.00 | 1.26 | 1.60 | 1.95 | 2.46 | 3.18 | 3.85 | 4.88 | 6.30 | 7.65 | 9.68 | 12.52 | 15.16 | 19.19 | 19.60 | ||||
|
Nominal tork adi koup (LB.IN) |
0.74 | 0.95 | 1.15 | 1.45 | 1.84 | 2.24 | 2.83 | 3.67 | 4.44 | 5.63 | 7.26 | 8.81 | 11.16 | 14.43 | 17.47 | 22.10 | 22.58 | ||||
| 3864ZY-24V-6000R | |||||||||||||||||||||
|
Yüksüz hız boş yükleme hızı (rpm) |
1304.3 | 1016.9 | 714.3 | 566.0 | 444.4 | 310.9 | 245.9 | 189.9 | 133.3 | 105.3 | 81.5 | 57.1 | 45.1 | 34.9 | 24.5 | 19.4 | 15.0 | ||||
|
Nominal Hız adi hız (rpm) |
1043.5 | 813.6 | 571.4 | 452.8 | 355.6 | 248.7 | 196.7 | 151.9 | 106.7 | 84.2 | 65.2 | 45.7 | 36.1 | 27.9 | 19.6 | 15.5 | 12.0 | ||||
|
Nominal tork adi koup (N.m) |
0.067 | 0.087 | 0.105 | 0.132 | 0.168 | 0.205 | 0.259 | 0.335 | 0.405 | 0.513 | 0.663 | 0.804 | 1.018 | 1.317 | 1.594 | 2.000 | 2.000 | ||||
|
Nominal tork adi koup (KG.CM) |
0.66 | 0.85 | 1.03 | 1.30 | 1.65 | 2.00 | 2.53 | 3.28 | 3.97 | 5.03 | 6.50 | 7.88 | 9.98 | 12.91 | 15.63 | 19.60 | 19.60 | ||||
|
Nominal tork adi koup (LB.IN) |
0.76 | 0.98 | 1.18 | 1.49 | 1.90 | 2.31 | 2.92 | 3.78 | 4.58 | 5.80 | 7.49 | 9.08 | 11.50 | 14.87 | 18.00 | 22.58 | 22.58 | ||||

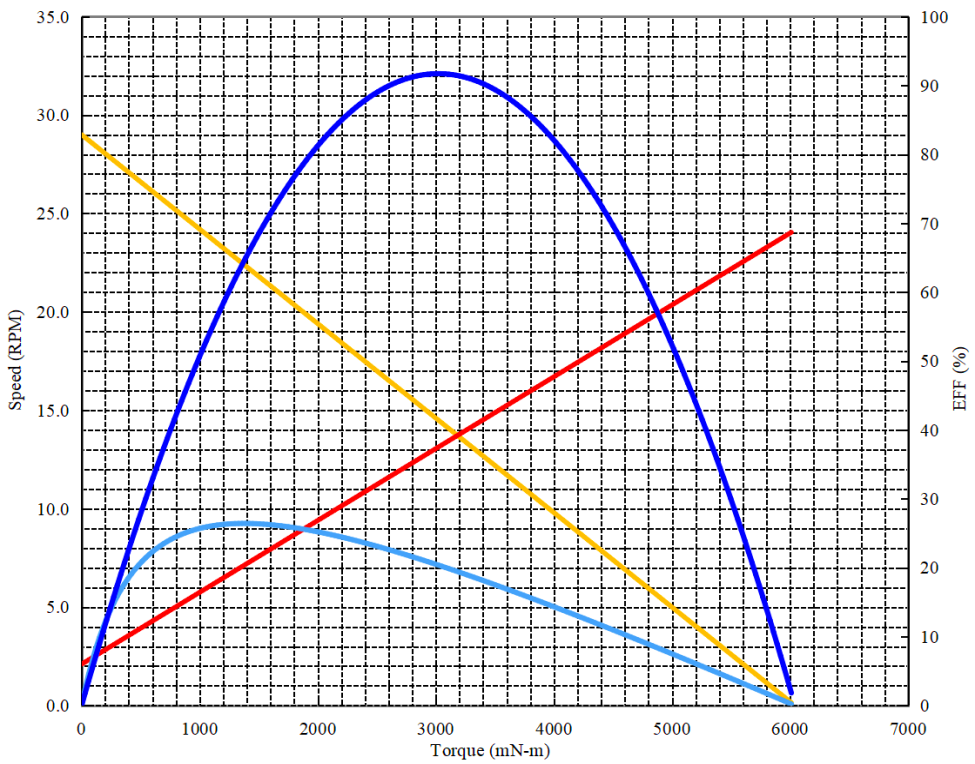

| Gear motor eğri durumu i̇vme motoru eğri örneği | |||||||||||||||||||||
| Proje proje adı : | DC Dönüştürme Motoru | Hurma tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| Motor hızı devir hızı : | 5000rpm | Tam ölçek ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri sınıf sayısı : | 6 | 5.0 | Watt | Sabit voltaj sabit basınç yükleme : | 12 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 172 | 5.0 | Amp. | Yönü yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken boş yükleme parametreleri | ||||||||||||||||||||
| Hız devir hızı : | 29.0 | Dk | |||||||||||||||||||
| Akım akım : | 0.30 | Amperler | |||||||||||||||||||
| Maks anlık parametreler en büyük anlık parametreler | |||||||||||||||||||||
| Tork tork : | 5953.55 | mN-m | |||||||||||||||||||
| Akım akım : | 3.45 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte en yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 26.4 | % | |||||||||||||||||||
| Tork tork : | 1375.5 | mN-m | |||||||||||||||||||
| Hız devir hızı : | 22.4 | Dk | |||||||||||||||||||
| Akım akım : | 1.02 | Amperler | |||||||||||||||||||
| Çıkış çıkış gücü : | 3.23 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış çıkış gücü : | 4.585 | Watt | |||||||||||||||||||
| Tork tork : | 3020.0 | mN-m | |||||||||||||||||||
| Hız devir hızı : | 14.5 | Dk | |||||||||||||||||||
| Akım akım : | 1.88 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar ad | Voltaj gerilim | Çözünürlük çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Manyetik Encoder manyetik Kodlayıcı | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Fren frebrake | 12v-24v | / | / | ||||||||||||||||||
| Optik encoder optik kodlayıcı | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
