DC gezegen dişli motoru düzenli akım gezegen geri dönüş motoru																7.5 Nm		15 Watts
RS545 Mikro fırça dc motoru ve gezegen dişli kutusu																Birleşim için
																Hall sensörü kodlayıcı
																manyetik kodlayıcı ile birlikte kullanılabilir
TJX38RGb Serisi

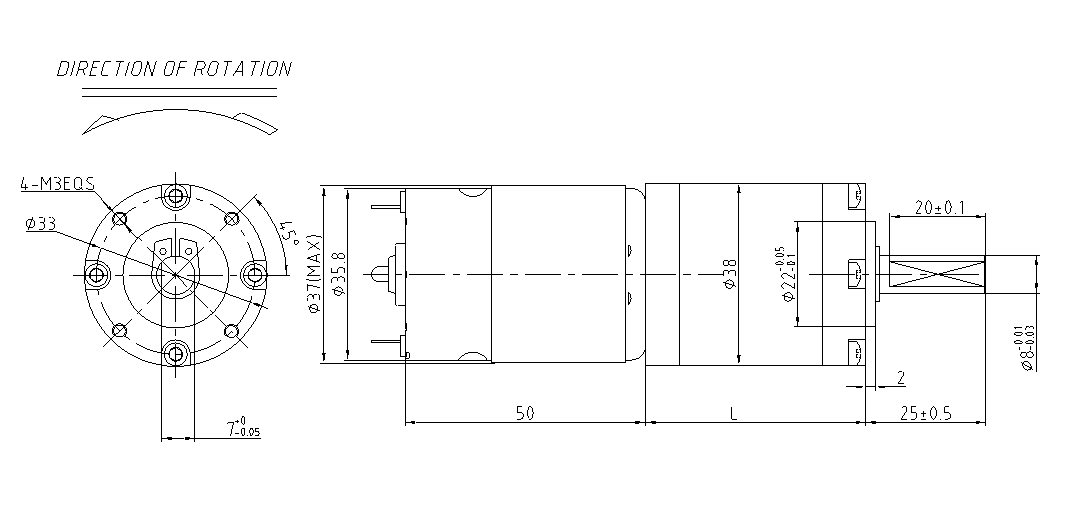

Boyutlu Çizim harici boyutlar şeması (mm)

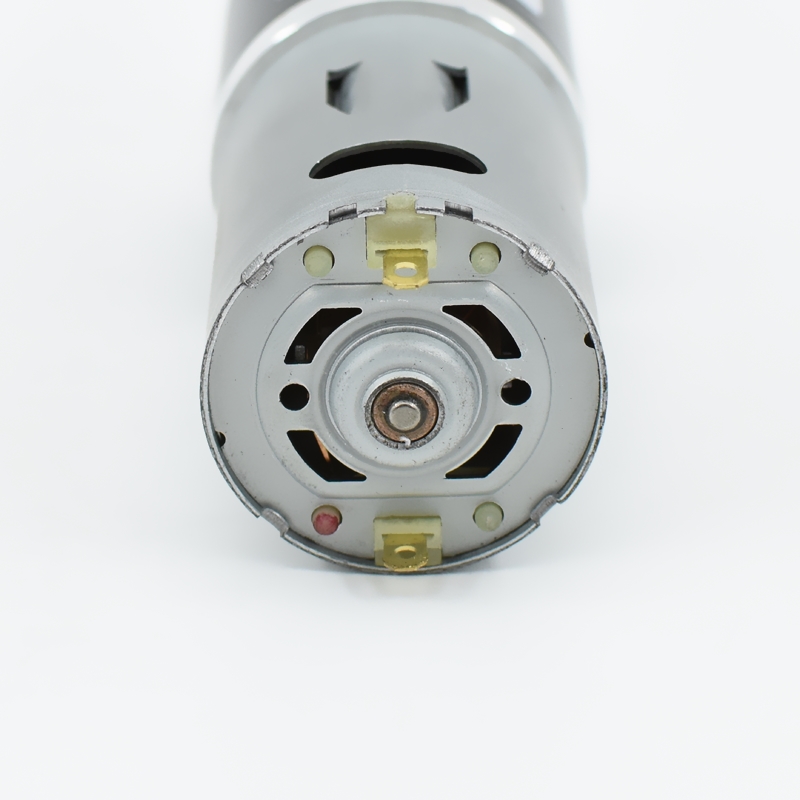

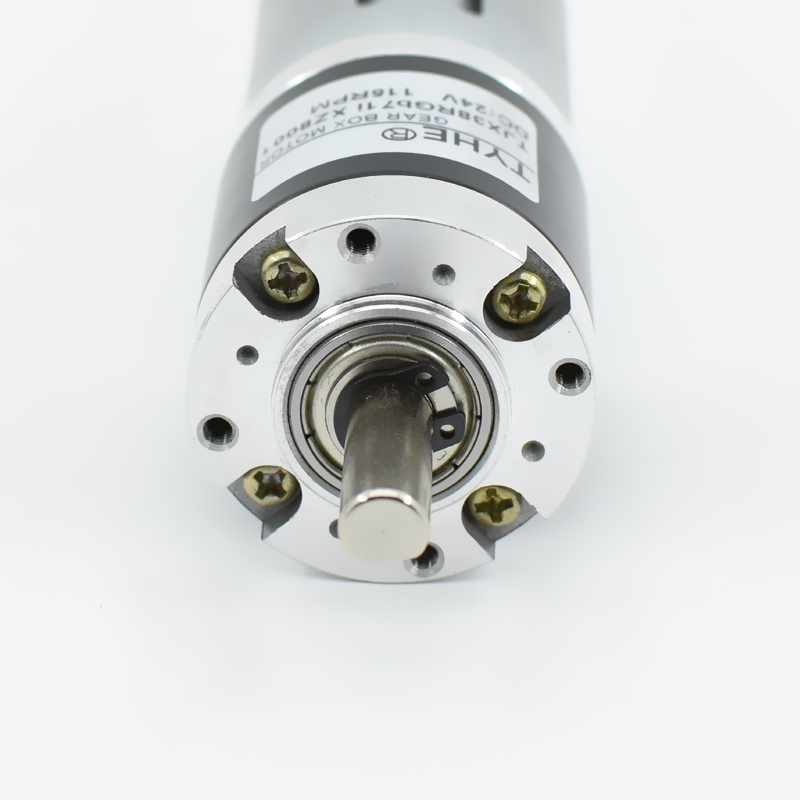

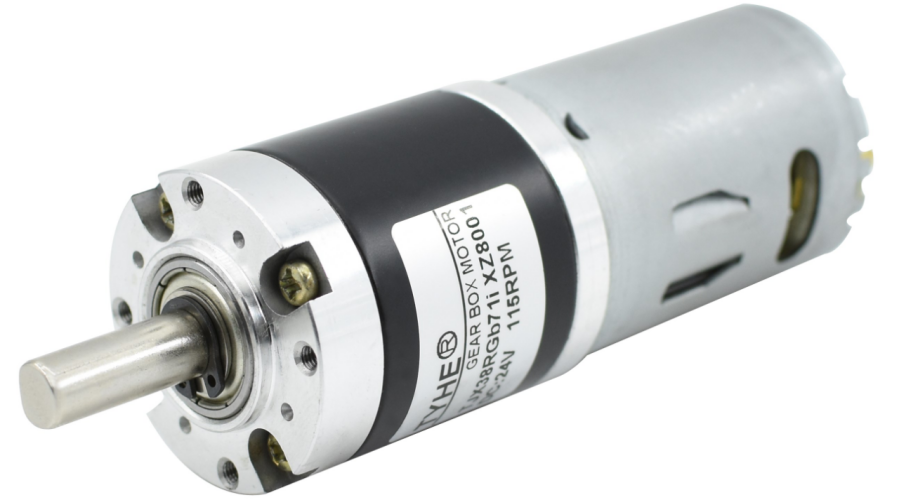

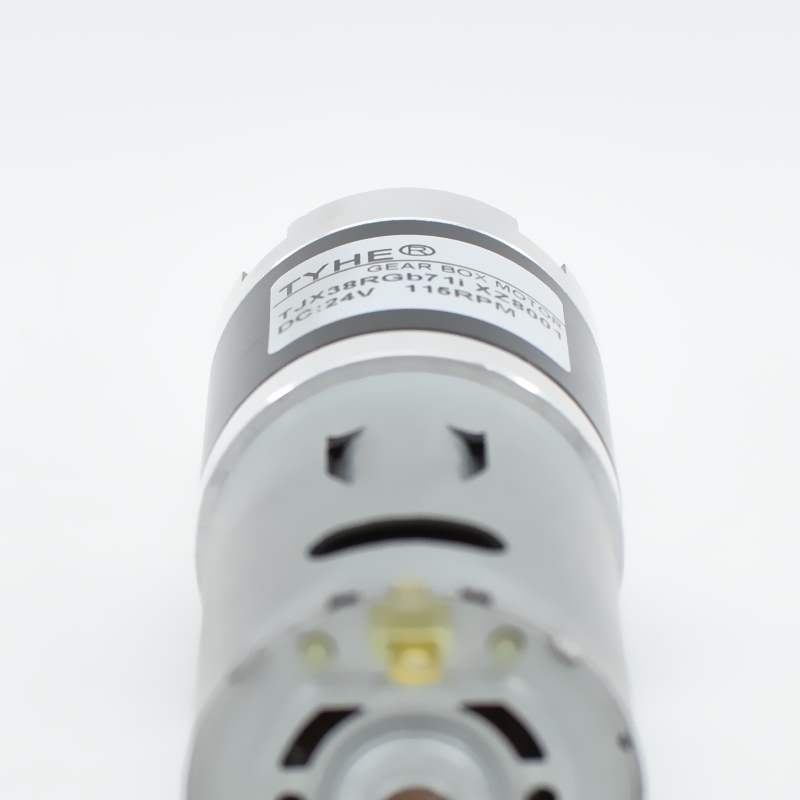

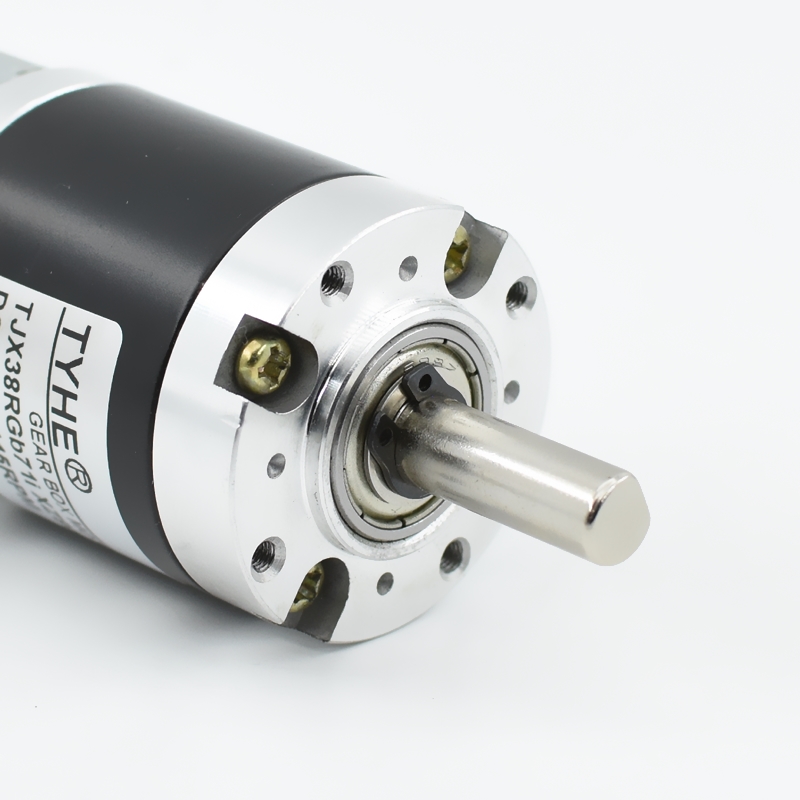

Motorun resmi motorun gerçek fotoğrafı
Motor özellikleri motor özellikleri
Kasa Malzemesi yükleme yüzeyi malzemesi															Çinko alaşımı cinko aleysı
Dişli zincir malzemesi dişli malzemesi															Çelik ve Toz metallurgisi toz metallurgisi, çelik diş
Gerilik açısı dişli gerilik açısı															≤2°
Çıkış şaftı üzerindeki yuvalar çıkış şaftı yuvası															Kule Varyantı küresel yuva
Önerilen maksimum giriş hızı önerilen maksimum giriş dönme hızı															≤10000Dönüş/dk
Radyal Kuvvet radyal kuvvet															≤10kgf
Aksiyel kuvvet eksenel kuvvet															≤5kgf
Shaft üzerindeki maksimum basınç kuvveti ana eksen maksimum dayanabilecek basınç kuvveti															≤20kgf
Radyal boşluk radyal boşluk															≤ 0,1 mm
Aksiyel boşluk aksiyel boşluk															≤0.4mm
İşlem sıcaklık aralığı kullanım sıcaklık aralığı															-20℃-120℃
Komutatör yön değiştirme yapısı															Fırçalı
Dönme yönü dönüş yönü															CW\/CCW
Gürültü gürültü															≤ 60dB
DC Motor Teknik Verileri direk Akım Motor Parametreleri
25-30'daki Değerler ℃ oda Sıcaklığında Ölçülen Değerler
Model model	Adlık voltaj （V ） adımlama Gerilimi	Boş Yükle boş yükleme parametreleri		Derecelendirilmiş adi parametreler					Stall tutulum parametreleri		*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin.
		Hız devir hızı	Mevcut akım	Hız devir hızı	Mevcut akım	Tork kupla	Çıkış çıkış gücü	Etkinlik etkinlik	Tork kupla	Mevcut akım
		dk	mA	dk	Bir	mN.m	G	%	mN.m	Bir
RS545	12	8300	393	6640	1.52	16.80	11.68	63.92	50.40	11.20
RS545	24	6000	160	4800	0.58	17.50	8.80	63.01	52.50	4.10
Jantli Motor Teknik Verileri jantli motor parametreleri
Jant Verileri jant parametreleri
Dişli oranı indirme oranı n : 1			3.7	5.2	13.7	19.2	26.9	51	71	100	139	189	264	369	512	721	977	1367	1911	2672	3639
Jant aşaması sayısı yavaşlatma seviyesi			1	1	2	2	2	3	3	3	3	4	4	4	4	4	5	5	5	5	5
Vites kutusu uzunluğu dişli kutusu uzunluğu (mm)			28.2	28.2	37	37	37	45.8	45.8	45.8	45.8	54.7	54.7	54.7	54.7	54.7	64	64	64	64	64
Verimlilik etkinlik (%)			0.85	0.85	0.72	0.72	0.72	0.61	0.61	0.61	0.61	0.52	0.52	0.52	0.52	0.52	0.44	0.44	0.44	0.44	0.44
RS545-12V-8300R
Yüksüz hız boş yükleme hızı (rpm)			2243.2	1596.2	605.8	432.3	308.6	162.7	116.9	83.0	59.7	43.9	31.4	22.5	16.2	11.5	8.5	6.1	4.3	3.1	2.3
Nominal Hız adi hız (rpm)			1794.6	1276.9	484.7	345.8	246.8	130.2	93.5	66.4	47.8	35.1	25.2	18.0	13.0	9.2	6.8	4.9	3.5	2.5	1.8
Nominal tork adi koup (N.m)			0.053	0.074	0.166	0.233	0.327	0.526	0.733	1.032	1.434	1.657	2.315	3.236	4.490	6.323	7.283	7.500	7.500	7.500	7.500
Nominal tork adi koup (KG.CM)			0.52	0.73	1.63	2.28	3.20	5.16	7.18	10.11	14.05	16.24	22.69	31.71	44.00	61.96	71.37	73.50	73.50	73.50	73.50
Nominal tork adi koup (LB.IN)			0.60	0.84	1.88	2.63	3.69	5.94	8.27	11.65	16.19	18.71	26.14	36.54	50.70	71.39	82.23	84.68	84.68	84.68	84.68
RS545-24V-6000R
Yüksüz hız boş yükleme hızı (rpm)			1621.6	1153.8	438.0	312.5	223.0	117.6	84.5	60.0	43.2	31.7	22.7	16.3	11.7	8.3	6.1	4.4	3.1	2.2	1.6
Nominal Hız adi hız (rpm)			1297.3	923.1	350.4	250.0	178.4	94.1	67.6	48.0	34.5	25.4	18.2	13.0	9.4	6.7	4.9	3.5	2.5	1.8	1.3
Nominal tork adi koup (N.m)			0.055	0.077	0.173	0.243	0.340	0.548	0.763	1.075	1.494	1.727	2.412	3.371	4.677	6.586	7.500	7.500	7.500	7.500	7.500
Nominal tork adi koup (KG.CM)			0.54	0.76	1.70	2.38	3.33	5.37	7.48	10.53	14.64	16.92	23.63	33.03	45.84	64.55	73.50	73.50	73.50	73.50	73.50
Nominal tork adi koup (LB.IN)			0.62	0.87	1.96	2.74	3.84	6.19	8.62	12.13	16.87	19.49	27.23	38.06	52.81	74.37	84.68	84.68	84.68	84.68	84.68

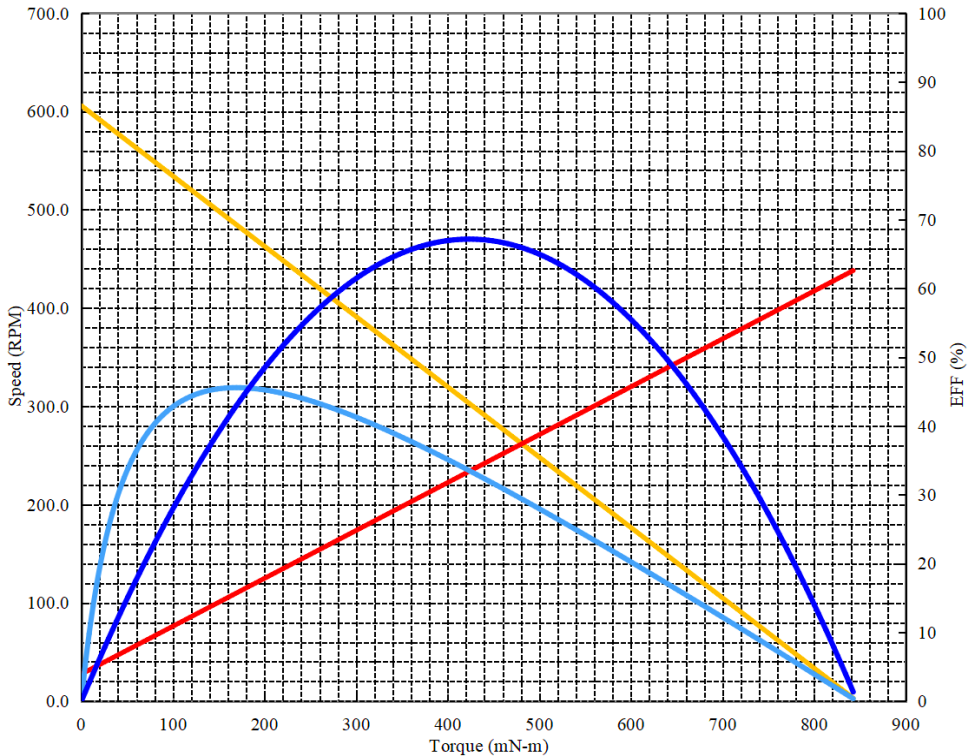

Gear motor eğri durumu i̇vme motoru eğri örneği
Proje proje adı :			DC Dönüştürme Motoru			Hurma tarih :			2025/3/26			Performans (25-30 çevresel sıcaklıkta) ℃)
Motor hızı devir hızı :			8300DÖNÜŞ		Tam ölçek ölçü aralığı :				100%		Etkinlik	Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın.
Dişli zinciri sınıf sayısı :			2						20.0		Watt	Sabit voltaj sabit basınç yükleme :					12		Volt
Dişli oranı indirme oranı :			13.7						10.0		Amp.	Yönü yön :					SA/SAB
												Yük yokken boş yükleme parametreleri
															Hız devir hızı :			605.8		Dk
															Mevcut akım :			0.39		Amperler
												Maks anlık parametreler en büyük anlık parametreler
															Tork tork :			829.58		mN-m
															Mevcut akım :			6.29		Amperler
												Maksimum verimlilikte en yüksek verimlilik noktası parametreleri
															Verimlilik etkinlik :			45.6		%
															Tork tork :			169.4		mN-m
															Hız devir hızı :			484.6		Dk
															Mevcut akım :			1.57		Amperler
															Çıkış çıkış gücü :			8.59		Watt
												Maksimum güç çıkışı sırasında maksimum güç çıkışı parametreleri
															Çıkış çıkış gücü :			13.430		Watt
															Tork tork :			423.4		mN-m
															Hız devir hızı :			302.9		Dk
															Mevcut akım :			3.34		Amperler
Üretim Kombinasyonu diğer aksesuarlar
Aksesuarlar ad					Voltaj gerilim			Çözünürlük çözünürlük					Kanal Sayısı						Açıklama
Manyetik Encoder manyetik Kodlayıcı					5V-24V			12ppr					A&B

Yüksek Hızlı 38 mm Planet Dişli Kutusu | TJX38RGb | 6.000 devir/dak Giriş

Özellikler

1. 38 mm planet dişli kutusu; yüksek hızda giriş için RGb eki

2. Maksimum giriş hızı 6.000 devir/dak, çıkış torku en fazla 35 Nm

3. Yüksek hızda çalışan yağlayıcı ve sızdırmaz rulmanlar

4. Dengelenmiş planet taşıyıcı ile pürüzsüz çalışma

Açıklama

TJX38RGb, maksimum 6.000 devir/dak’lık yüksek hızlı fırçasız DC motorlar için tasarlanmıştır. Çıkış torku 35 Nm’dir. Redüksiyon oranları 3:1 ila 50:1 arasındadır (tek veya çift kademeli). Boşluk <1°’dir. Dişli kutusu, köpürmeyi önleyici katkı maddeleri içeren yüksek hız yağlayıcı kullanır. Dinamik dengeleme, titreşimi 1,5 mm/sn’nin altına düşürür.

Geniş Seçenek:

Çap 38 mm, maksimum giriş hızı 6.000 devir/dak, tork 35 Nm, redüksiyon oranları 3–50:1.

Uygulamalar

- Yüksek hızlı al-ve-yerleştir başlıkları

- PCB delme işlerinde miller için tahrik sistemleri

- Santrifüj ayırıcılar

- Türbomakine aktüatörleri

Avantajlar

1. Pürüzsüz yüksek hızlı çalışma: Dengeli bileşenler.

2. Güvenilir yağlama: Yüksek hızlı gres.

3. Kompakt güç: 6.000 rpm girişte 35 Nm.
