TYHE 36GX-3650 dişli motoru 12v 24vdc 12v 5nm 8nm 10 watt 15w 100 rpm küçük fırçasız dc gezegen dişli motoru
| DC gezegen dişli motoru düzenli akım gezegen geri dönüş motoru | 7.5 Nm | 15 Watts | |||||||||||||||||||
| 3650BL Mikro fırçasız dc motor ve gezegen jant kutusu | İşlevlerle birlikte | ||||||||||||||||||||
| PWM kontrol, CW/CCW, FG | |||||||||||||||||||||
| PWM kontrol, ileri/geri dönüş, hız geri bildirimi | |||||||||||||||||||||
| TJX36R3650BL Serisi | |||||||||||||||||||||
| Boyutlu Çizim harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

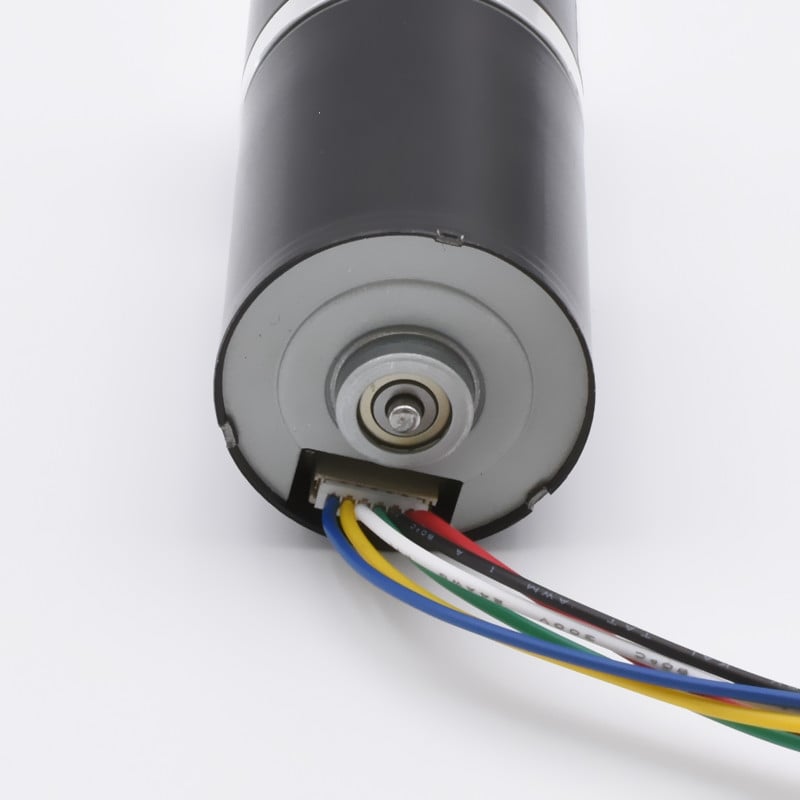

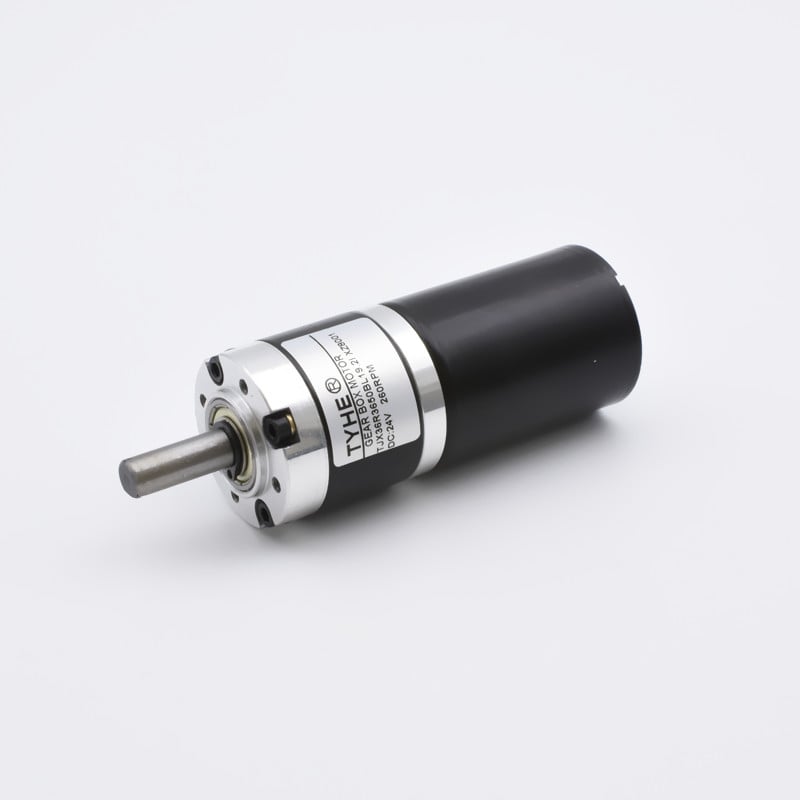

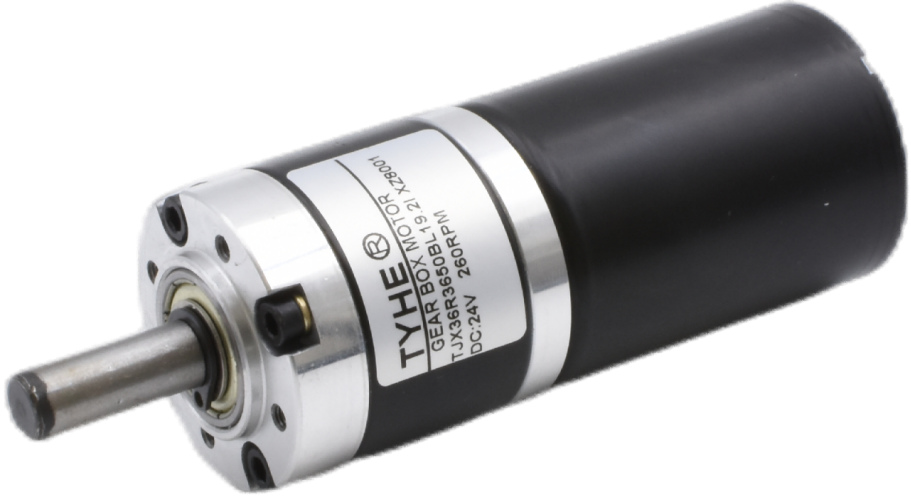

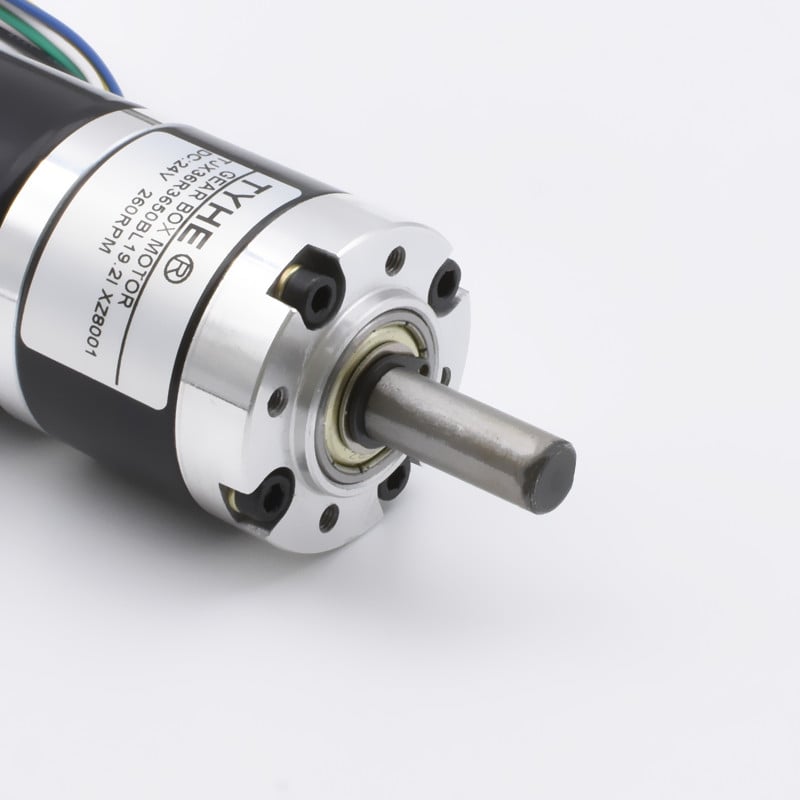

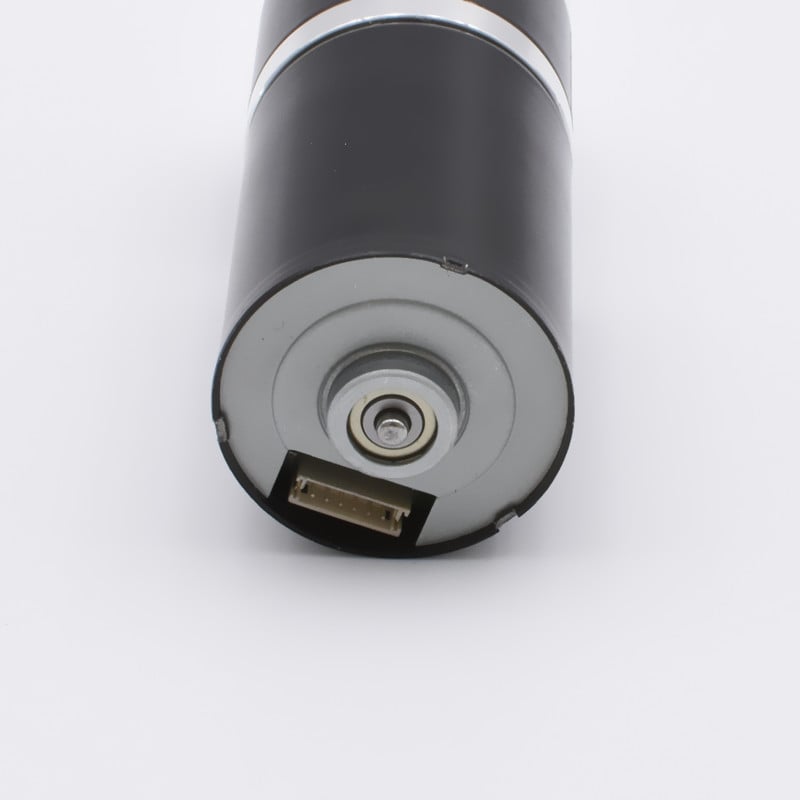

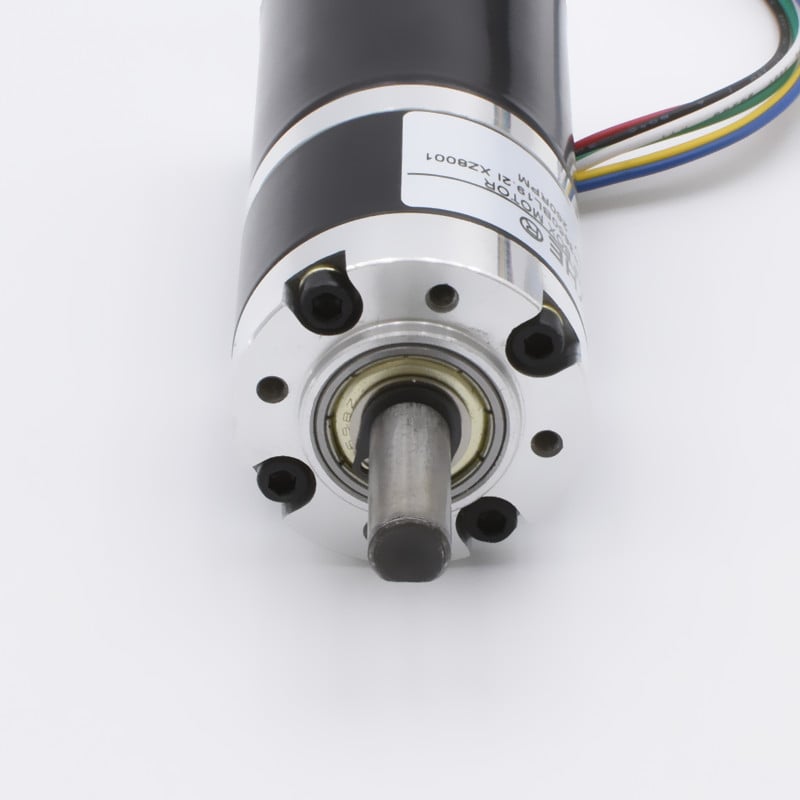

| Motorun resmi motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi yükleme yüzeyi malzemesi | Çinko alaşımı cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi dişli malzemesi | Çelik ve Toz metallurgisi toz metallurgisi, çelik diş | ||||||||||||||||||||
| Gerilik açısı dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar çıkış şaftı yuvası | Kule Varyantı küresel yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı önerilen maksimum giriş dönme hızı | ≤12000RPM | ||||||||||||||||||||
| Radyal Kuvvet radyal kuvvet | ≤8kgf | ||||||||||||||||||||
| Aksiyel kuvvet eksenel kuvvet | ≤3kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti ana eksen maksimum dayanabilecek basınç kuvveti | ≤15kgf | ||||||||||||||||||||
| Radyal boşluk radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk aksiyel boşluk | ≤0.4mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü gürültü | ≤ 60dB | ||||||||||||||||||||
| DC Motor Teknik Verileri direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model model |
Adlık voltaj （V ） adımlama Gerilimi |
Boş Yükle boş yükleme parametreleri |
Derecelendirilmiş adi parametreler |
Stall tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız devir hızı |
Akım akım |
Hız devir hızı |
Akım akım |
Tork kupla |
Çıkış çıkış gücü |
Etkinlik etkinlik |
Tork kupla |
Akım akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3650BL | 12 | 5000 | 350 | 4000 | 1.07 | 20.80 | 8.71 | 68.06 | 62.40 | 6.50 | |||||||||||
| 3650BL | 24 | 5000 | 180 | 4000 | 0.56 | 21.60 | 9.05 | 67.12 | 64.80 | 3.50 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Jant aşaması sayısı yavaşlatma seviyesi |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Vites kutusu uzunluğu dişli kutusu uzunluğu (mm) |
28.2 | 28.2 | 37 | 37 | 37 | 45.8 | 45.8 | 45.8 | 45.8 | 54.7 | 54.7 | 54.7 | 54.7 | 54.7 | 64 | 64 | 64 | 64 | 64 | ||
|
Verimlilik etkinlik (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 3650BL-12V-5000R | |||||||||||||||||||||
|
Yüksüz hız boş yükleme hızı (rpm) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
Nominal Hız adi hız (rpm) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
Nominal tork adi koup (N.m) |
0.065 | 0.092 | 0.206 | 0.289 | 0.404 | 0.651 | 0.907 | 1.277 | 1.776 | 2.052 | 2.866 | 4.007 | 5.559 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | ||
|
Nominal tork adi koup (KG.CM) |
0.64 | 0.90 | 2.02 | 2.83 | 3.96 | 6.38 | 8.89 | 12.52 | 17.40 | 20.11 | 28.09 | 39.26 | 54.48 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | ||
|
Nominal tork adi koup (LB.IN) |
0.74 | 1.04 | 2.32 | 3.26 | 4.56 | 7.36 | 10.24 | 14.42 | 20.05 | 23.17 | 32.36 | 45.24 | 62.77 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | ||
| 3650BL-24V-5000R | |||||||||||||||||||||
|
Yüksüz hız boş yükleme hızı (rpm) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
Nominal Hız adi hız (rpm) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
Nominal tork adi koup (N.m) |
0.068 | 0.095 | 0.214 | 0.300 | 0.420 | 0.677 | 0.942 | 1.327 | 1.844 | 2.131 | 2.977 | 4.161 | 5.773 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | 7.500 | ||
|
Nominal tork adi koup (KG.CM) |
0.67 | 0.94 | 2.10 | 2.94 | 4.11 | 6.63 | 9.23 | 13.00 | 18.07 | 20.88 | 29.17 | 40.77 | 56.58 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | 73.50 | ||
|
Nominal tork adi koup (LB.IN) |
0.77 | 1.08 | 2.41 | 3.38 | 4.74 | 7.64 | 10.63 | 14.98 | 20.82 | 24.06 | 33.61 | 46.98 | 65.18 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | 84.68 | ||

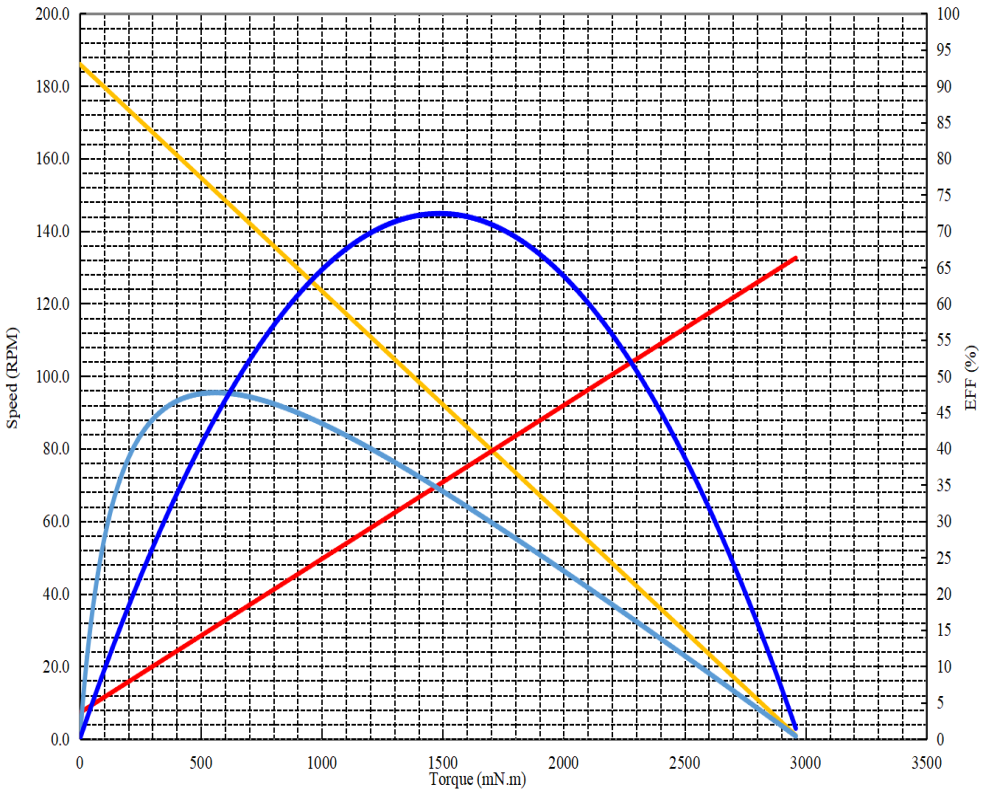

| Gear motor eğri durumu i̇vme motoru eğri örneği | |||||||||||||||||||||
| Proje proje adı : | DC Dönüştürme Motoru | Hurma tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| Motor hızı devir hızı : | 5000rpm | Tam ölçek ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri sınıf sayısı : | 2 | 20.0 | Watt | Sabit voltaj sabit basınç yükleme : | 24 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 26.9 | 5.0 | Amp. | Yönü yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken boş yükleme parametreleri | ||||||||||||||||||||
| Hız devir hızı : | 186.0 | Dk | |||||||||||||||||||
| Akım akım : | 0.18 | Amperler | |||||||||||||||||||
| Maks anlık parametreler en büyük anlık parametreler | |||||||||||||||||||||
| Tork tork : | 2916.99 | mN-m | |||||||||||||||||||
| Akım akım : | 3.33 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte en yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 47.7 | % | |||||||||||||||||||
| Tork tork : | 561.0 | mN-m | |||||||||||||||||||
| Hız devir hızı : | 150.9 | Dk | |||||||||||||||||||
| Akım akım : | 0.77 | Amperler | |||||||||||||||||||
| Çıkış çıkış gücü : | 8.87 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış çıkış gücü : | 14.481 | Watt | |||||||||||||||||||
| Tork tork : | 1487.1 | mN-m | |||||||||||||||||||
| Hız devir hızı : | 93.0 | Dk | |||||||||||||||||||
| Akım akım : | 1.75 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar ad | Voltaj gerilim | Çözünürlük çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Boş | |||||||||||||||||||||
