Küçük Boyut Od37 Dişli Kutusu 6v 9v 12v 6 v 12 Volt Yüksek Tork Düşük Devir 25rpm 20kgcm Mikro Dc Dişli Motoru ile Ce Rohs
| DC Dönüştürme Motoru dC jeneratör motörü | 2 Nm | 5 watt | |||||||||||||||||||
| RS528 Mikro fırçalı dc motor ve dişli kutusu | |||||||||||||||||||||
| TJZ37FQ Serisi | |||||||||||||||||||||

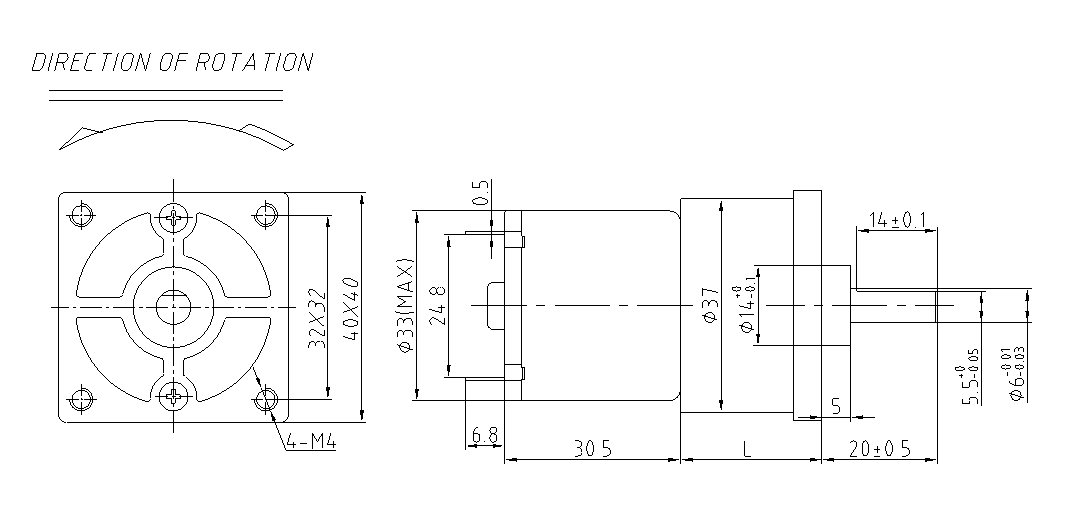

| Boyutlu Çizim harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

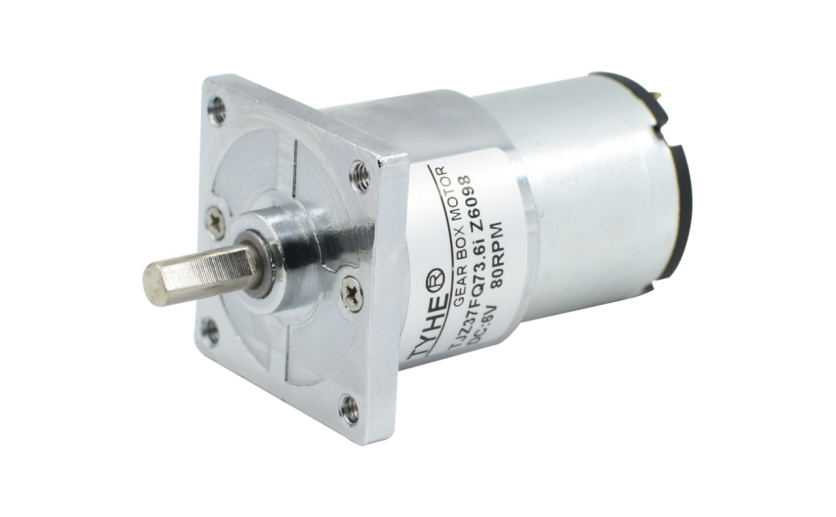

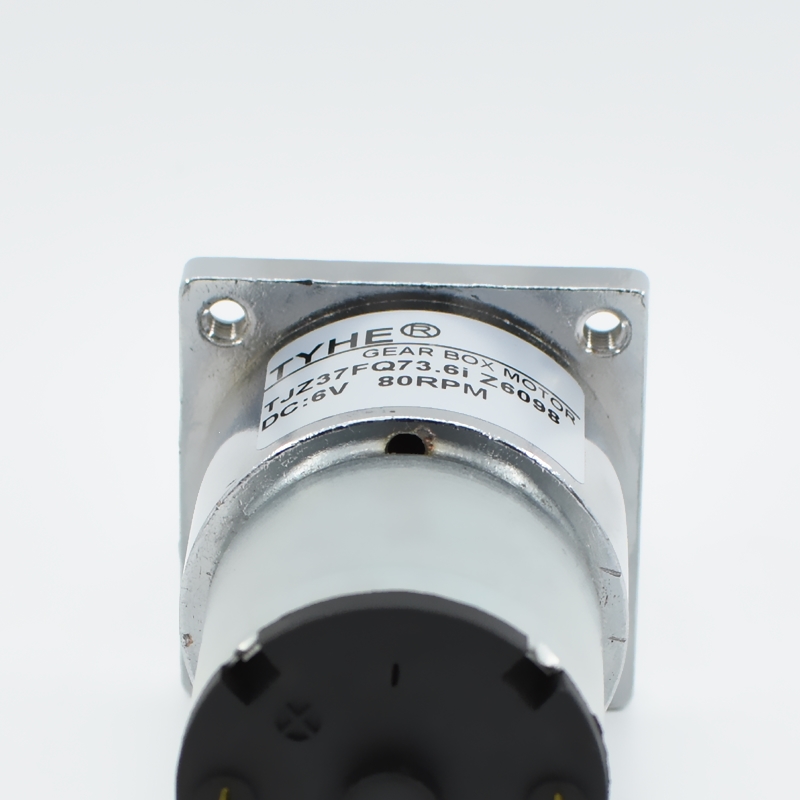

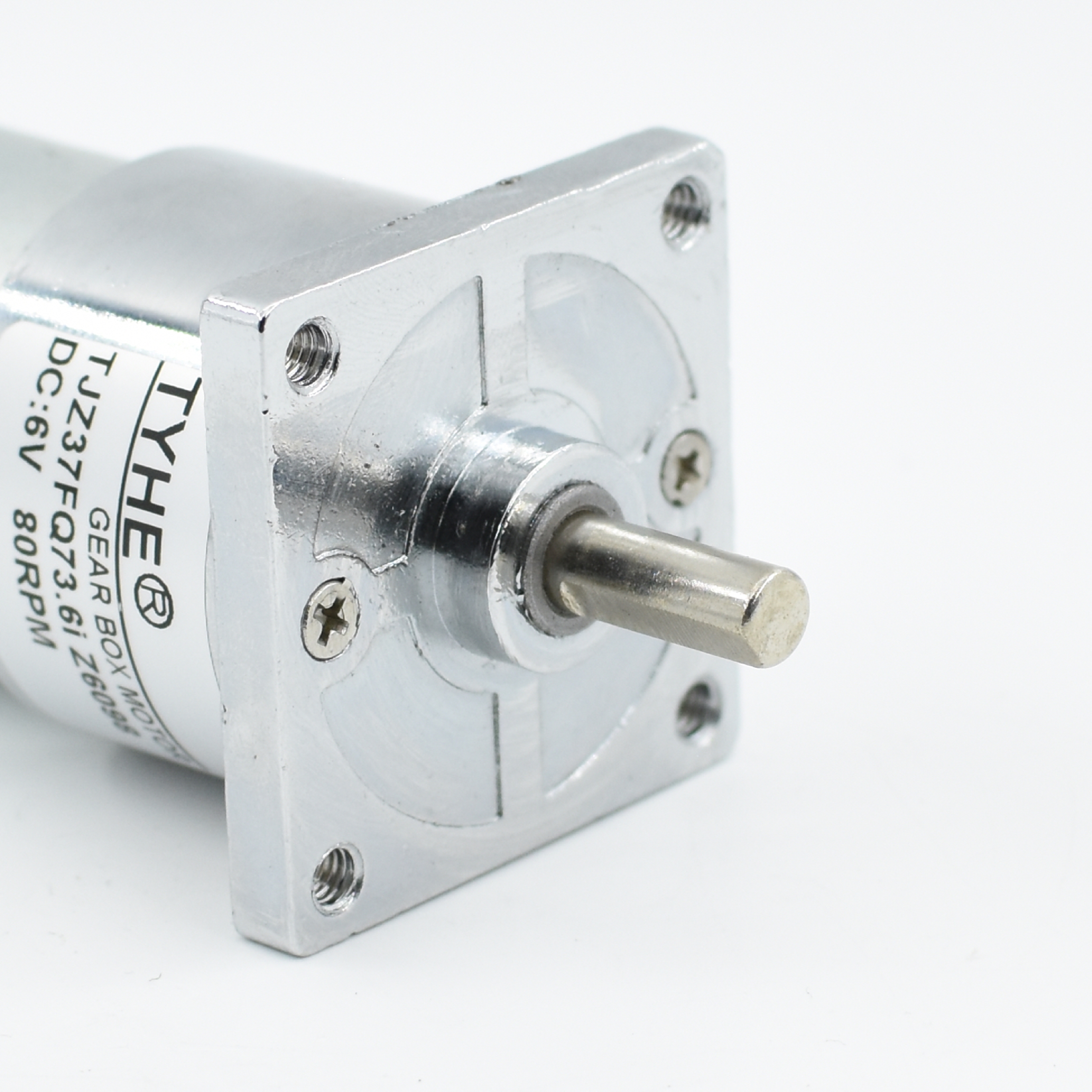

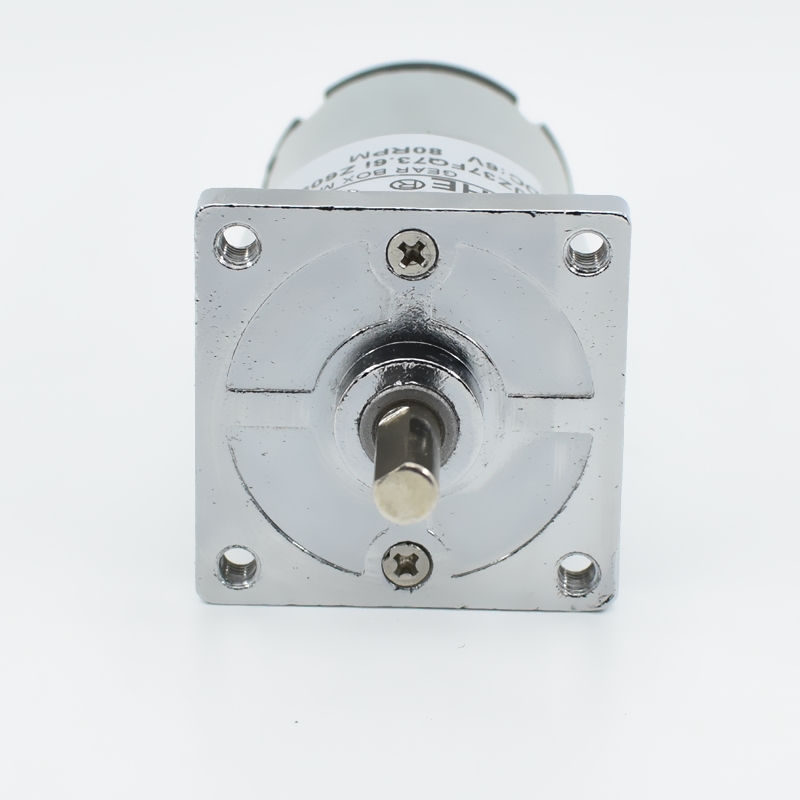

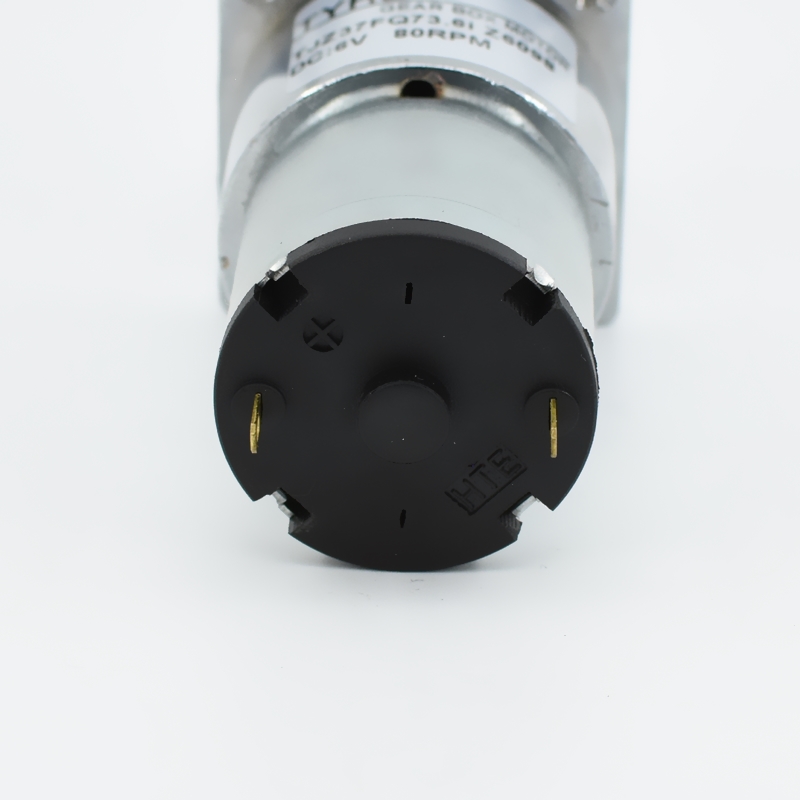

| Motorun resmi motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi yükleme yüzeyi malzemesi | Çinko alaşımı cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi dişli malzemesi | Toz metallurgisi ve Çelik toz metallurgisi ve çelik diş | ||||||||||||||||||||
| Gerilik açısı dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar çıkış şaftı yuvası | Yağlı yuva yağlı yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı önerilen maksimum giriş dönme hızı | ≤8000RPM | ||||||||||||||||||||
| Radyal Kuvvet radyal kuvvet | ≤1kgf | ||||||||||||||||||||
| Aksiyel kuvvet eksenel kuvvet | ≤0.7kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti ana eksen maksimum dayanabilecek basınç kuvveti | ≤10kgf | ||||||||||||||||||||
| Radyal boşluk radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk aksiyel boşluk | ≤0.3mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü gürültü | ≤50db | ||||||||||||||||||||
| DC Motor Teknik Verileri direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model model |
Adlık voltaj （V ） adımlama Gerilimi |
Boş Yükle boş yükleme parametreleri |
Derecelendirilmiş adi parametreler |
Stall tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız devir hızı |
Akım akım |
Hız devir hızı |
Akım akım |
Tork kupla |
Çıkış çıkış gücü |
Etkinlik etkinlik |
Tork kupla |
Akım akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS528 | 6 | 6000 | 100 | 4800 | 0.35 | 2.76 | 1.39 | 66.85 | 8.28 | 2.35 | |||||||||||
| RS528 | 12 | 6000 | 54 | 4800 | 0.18 | 2.95 | 1.48 | 67.64 | 8.85 | 1.22 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
6.9 | 8.4 | 13.5 | 16 | 19.3 | 24.4 | 37 | 45 | 73.6 | 95 | 105 | 172 | 244 | 310 | 516 | 627 | 1093 | 1328 | 1613 | ||
|
Jant aşaması sayısı yavaşlatma seviyesi |
2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
Vites kutusu uzunluğu dişli kutusu uzunluğu (mm) |
22.5 | 22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
Verimlilik etkinlik (%) |
0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| RS528-6V-6000R | |||||||||||||||||||||
|
Yüksüz hız boş yükleme hızı (rpm) |
869.6 | 714.3 | 444.4 | 375.0 | 310.9 | 245.9 | 162.2 | 133.3 | 81.5 | 63.2 | 57.1 | 34.9 | 24.6 | 19.4 | 11.6 | 9.6 | 5.5 | 4.5 | 3.7 | ||
|
Nominal Hız adi hız (rpm) |
695.7 | 571.4 | 355.6 | 300.0 | 248.7 | 196.7 | 129.7 | 106.7 | 65.2 | 50.5 | 45.7 | 27.9 | 19.7 | 15.5 | 9.3 | 7.7 | 4.4 | 3.6 | 3.0 | ||
|
Nominal tork adi koup (N.m) |
0.014 | 0.014 | 0.023 | 0.027 | 0.028 | 0.035 | 0.053 | 0.055 | 0.090 | 0.116 | 0.109 | 0.179 | 0.254 | 0.274 | 0.457 | 0.555 | 0.822 | 0.999 | 1.213 | ||
|
Nominal tork adi koup (KG.CM) |
0.13 | 0.14 | 0.22 | 0.27 | 0.27 | 0.34 | 0.52 | 0.54 | 0.88 | 1.14 | 1.07 | 1.75 | 2.49 | 2.69 | 4.47 | 5.44 | 8.06 | 9.79 | 11.89 | ||
|
Nominal tork adi koup (LB.IN) |
0.16 | 0.16 | 0.26 | 0.31 | 0.31 | 0.40 | 0.60 | 0.62 | 1.02 | 1.31 | 1.23 | 2.02 | 2.87 | 3.10 | 5.15 | 6.26 | 9.28 | 11.28 | 13.70 | ||
| RS528-12V-6000R | |||||||||||||||||||||
|
Yüksüz hız boş yükleme hızı (rpm) |
869.6 | 714.3 | 444.4 | 375.0 | 310.9 | 245.9 | 162.2 | 133.3 | 81.5 | 63.2 | 57.1 | 34.9 | 24.6 | 19.4 | 11.6 | 9.6 | 5.5 | 4.5 | 3.7 | ||
|
Nominal Hız adi hız (rpm) |
695.7 | 571.4 | 355.6 | 300.0 | 248.7 | 196.7 | 129.7 | 106.7 | 65.2 | 50.5 | 45.7 | 27.9 | 19.7 | 15.5 | 9.3 | 7.7 | 4.4 | 3.6 | 3.0 | ||
|
Nominal tork adi koup (N.m) |
0.015 | 0.015 | 0.024 | 0.029 | 0.030 | 0.038 | 0.057 | 0.059 | 0.096 | 0.124 | 0.117 | 0.191 | 0.271 | 0.293 | 0.488 | 0.593 | 0.879 | 1.068 | 1.297 | ||
|
Nominal tork adi koup (KG.CM) |
0.14 | 0.15 | 0.24 | 0.28 | 0.29 | 0.37 | 0.56 | 0.58 | 0.94 | 1.22 | 1.14 | 1.88 | 2.66 | 2.87 | 4.78 | 5.81 | 8.61 | 10.46 | 12.71 | ||
|
Nominal tork adi koup (LB.IN) |
0.17 | 0.17 | 0.28 | 0.33 | 0.34 | 0.42 | 0.64 | 0.67 | 1.09 | 1.40 | 1.32 | 2.16 | 3.07 | 3.31 | 5.51 | 6.69 | 9.92 | 12.05 | 14.64 | ||

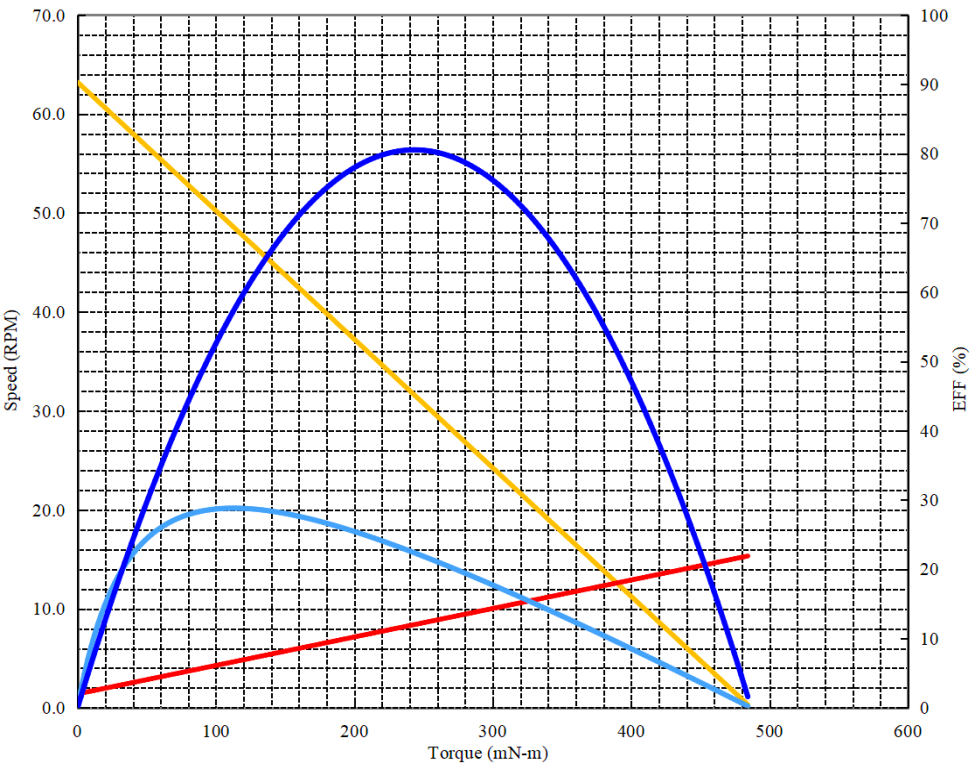

| Gear motor eğri durumu i̇vme motoru eğri örneği | |||||||||||||||||||||
| Proje proje adı : | DC Dönüştürme Motoru | Hurma tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| Motor hızı devir hızı : | 6000rpm | Tam ölçek ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri sınıf sayısı : | 5 | 1.0 | Watt | Sabit voltaj sabit basınç yükleme : | 6 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 95 | 5.0 | Amp. | Yönü yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken boş yükleme parametreleri | ||||||||||||||||||||
| Hız devir hızı : | 63.2 | Dk | |||||||||||||||||||
| Akım akım : | 0.10 | Amperler | |||||||||||||||||||
| Maks anlık parametreler en büyük anlık parametreler | |||||||||||||||||||||
| Tork tork : | 479.71 | mN-m | |||||||||||||||||||
| Akım akım : | 1.10 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte en yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 28.8 | % | |||||||||||||||||||
| Tork tork : | 112.7 | mN-m | |||||||||||||||||||
| Hız devir hızı : | 48.6 | Dk | |||||||||||||||||||
| Akım akım : | 0.33 | Amperler | |||||||||||||||||||
| Çıkış çıkış gücü : | 0.57 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış çıkış gücü : | 0.805 | Watt | |||||||||||||||||||
| Tork tork : | 243.3 | mN-m | |||||||||||||||||||
| Hız devir hızı : | 31.6 | Dk | |||||||||||||||||||
| Akım akım : | 0.60 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar ad | Voltaj gerilim | Çözünürlük çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Boş | |||||||||||||||||||||
