Fabrika özel 12v 24v 20v 10rpm 100rpm 1000rpm yüksek tork düşük hız 70kgcm 100kgcm 8 watt 6w dc gezegen dişli motoru
| DC gezegen dişli motoru düzenli akım gezegen geri dönüş motoru | 7.5 Nm | 8 wat | |||||||||||||||||||
| RS530 Mikro fırça dc motoru ve planetar gear kutusu | Birleşim için | ||||||||||||||||||||
| Hall sensörü kodlayıcı | |||||||||||||||||||||
| manyetik kodlayıcı ile birlikte kullanılabilir | |||||||||||||||||||||
| TJX36RGa Serisi | |||||||||||||||||||||
| Boyutlu Çizim harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

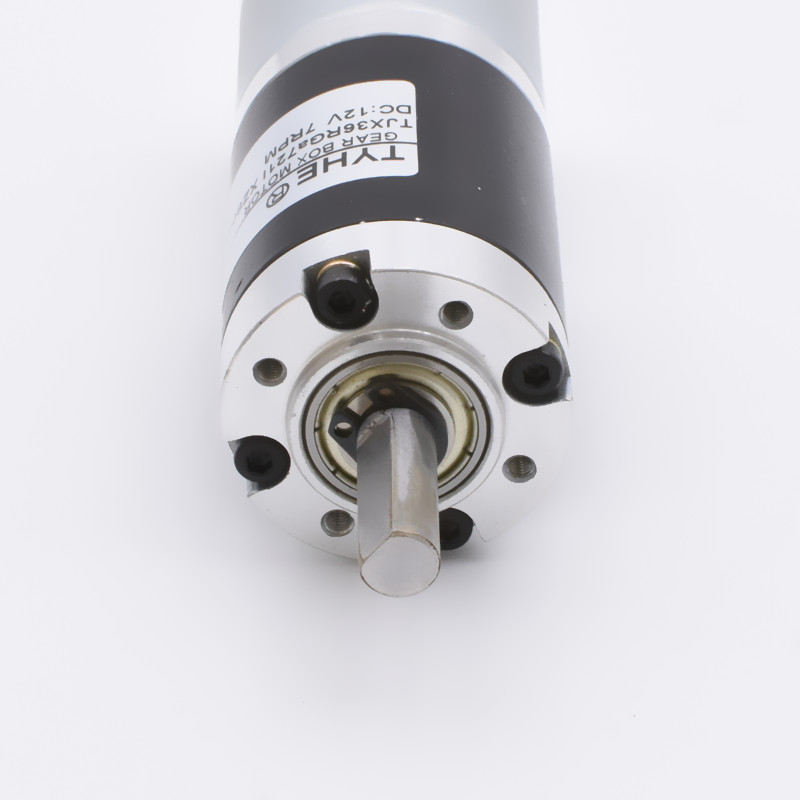

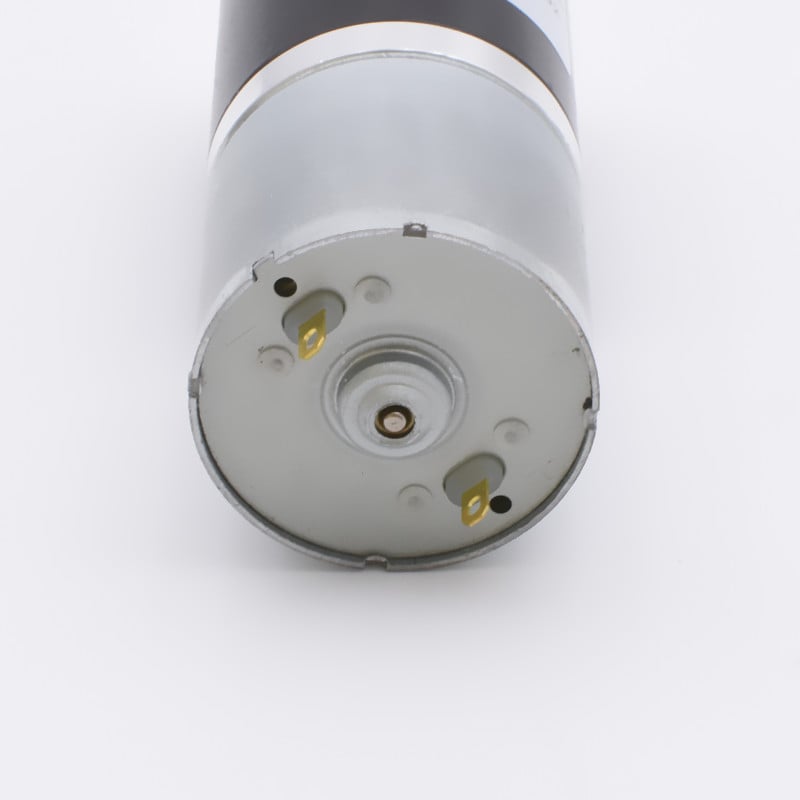

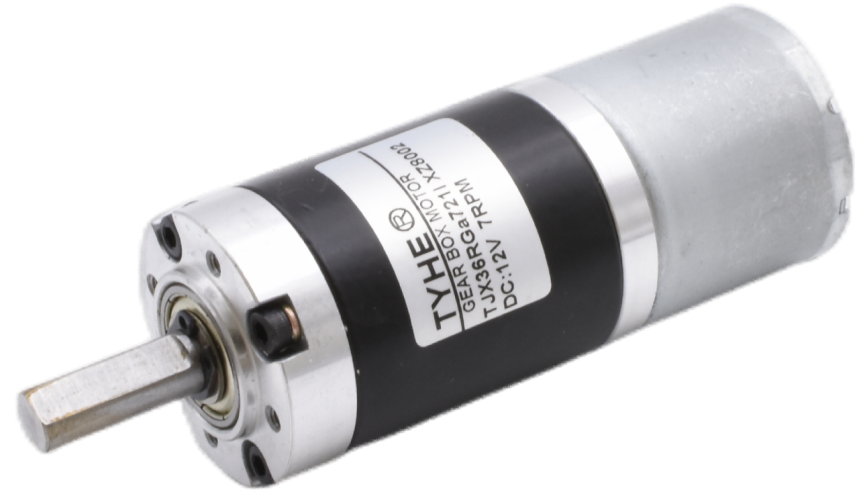

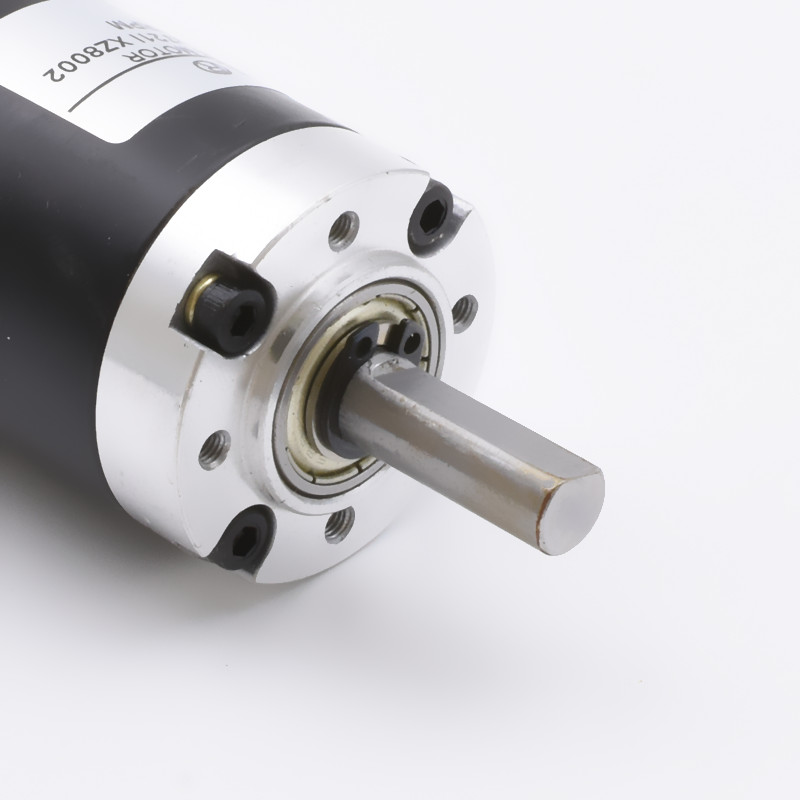

| Motorun resmi motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi yükleme yüzeyi malzemesi | Çinko alaşımı cinko aleysı | ||||||||||||||||||||
| Dişli zincir malzemesi dişli malzemesi | Çelik ve Toz metallurgisi toz metallurgisi, çelik diş | ||||||||||||||||||||
| Gerilik açısı dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar çıkış şaftı yuvası | Kule Varyantı küresel yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı önerilen maksimum giriş dönme hızı | ≤7500RPM | ||||||||||||||||||||
| Radyal Kuvvet radyal kuvvet | ≤8kgf | ||||||||||||||||||||
| Aksiyel kuvvet eksenel kuvvet | ≤3kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti ana eksen maksimum dayanabilecek basınç kuvveti | ≤15kgf | ||||||||||||||||||||
| Radyal boşluk radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk aksiyel boşluk | ≤0.4mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü gürültü | ≤55dB | ||||||||||||||||||||
| DC Motor Teknik Verileri direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model model |
Adlık voltaj （V ） adımlama Gerilimi |
Boş Yükle boş yükleme parametreleri |
Derecelendirilmiş adi parametreler |
Stall tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız devir hızı |
Akım akım |
Hız devir hızı |
Akım akım |
Tork kupla |
Çıkış çıkış gücü |
Etkinlik etkinlik |
Tork kupla |
Akım akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS530 | 12 | 5000 | 160 | 4000 | 0.49 | 8.90 | 3.73 | 62.86 | 26.70 | 3.05 | |||||||||||
| RS530 | 24 | 7500 | 72 | 6000 | 0.37 | 9.25 | 5.81 | 64.63 | 27.75 | 3.20 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Jant aşaması sayısı yavaşlatma seviyesi |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Vites kutusu uzunluğu dişli kutusu uzunluğu (mm) |
28.2 | 28.2 | 37 | 37 | 37 | 45.8 | 45.8 | 45.8 | 45.8 | 54.7 | 54.7 | 54.7 | 54.7 | 54.7 | 64 | 64 | 64 | 64 | 64 | ||
|
Verimlilik etkinlik (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RS530-12V-5000R | |||||||||||||||||||||
|
Yüksüz hız boş yükleme hızı (rpm) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
Nominal Hız adi hız (rpm) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
Nominal tork adi koup (N.m) |
0.028 | 0.039 | 0.088 | 0.123 | 0.173 | 0.279 | 0.388 | 0.547 | 0.760 | 0.878 | 1.227 | 1.714 | 2.379 | 3.350 | 3.858 | 5.398 | 7.500 | 7.500 | 7.500 | ||
|
Nominal tork adi koup (KG.CM) |
0.27 | 0.39 | 0.86 | 1.21 | 1.70 | 2.73 | 3.80 | 5.36 | 7.45 | 8.61 | 12.02 | 16.80 | 23.31 | 32.83 | 37.81 | 52.90 | 73.50 | 73.50 | 73.50 | ||
|
Nominal tork adi koup (LB.IN) |
0.32 | 0.44 | 0.99 | 1.39 | 1.95 | 3.15 | 4.38 | 6.17 | 8.58 | 9.91 | 13.85 | 19.36 | 26.86 | 37.82 | 43.56 | 60.95 | 84.68 | 84.68 | 84.68 | ||
| RS530-24V-7500R | |||||||||||||||||||||
|
Yüksüz hız boş yükleme hızı (rpm) |
2027.0 | 1442.3 | 547.4 | 390.6 | 278.8 | 147.1 | 105.6 | 75.0 | 54.0 | 39.7 | 28.4 | 20.3 | 14.6 | 10.4 | 7.7 | 5.5 | 3.9 | 2.8 | 2.1 | ||
|
Nominal Hız adi hız (rpm) |
1621.6 | 1153.8 | 438.0 | 312.5 | 223.0 | 117.6 | 84.5 | 60.0 | 43.2 | 31.7 | 22.7 | 16.3 | 11.7 | 8.3 | 6.1 | 4.4 | 3.1 | 2.2 | 1.6 | ||
|
Nominal tork adi koup (N.m) |
0.029 | 0.041 | 0.092 | 0.128 | 0.180 | 0.290 | 0.403 | 0.568 | 0.790 | 0.913 | 1.275 | 1.782 | 2.472 | 3.481 | 4.010 | 5.611 | 7.500 | 7.500 | 7.500 | ||
|
Nominal tork adi koup (KG.CM) |
0.29 | 0.40 | 0.90 | 1.26 | 1.76 | 2.84 | 3.95 | 5.57 | 7.74 | 8.94 | 12.49 | 17.46 | 24.23 | 34.12 | 39.30 | 54.98 | 73.50 | 73.50 | 73.50 | ||
|
Nominal tork adi koup (LB.IN) |
0.33 | 0.46 | 1.03 | 1.45 | 2.03 | 3.27 | 4.55 | 6.41 | 8.92 | 10.30 | 14.39 | 20.12 | 27.91 | 39.31 | 45.27 | 63.35 | 84.68 | 84.68 | 84.68 | ||

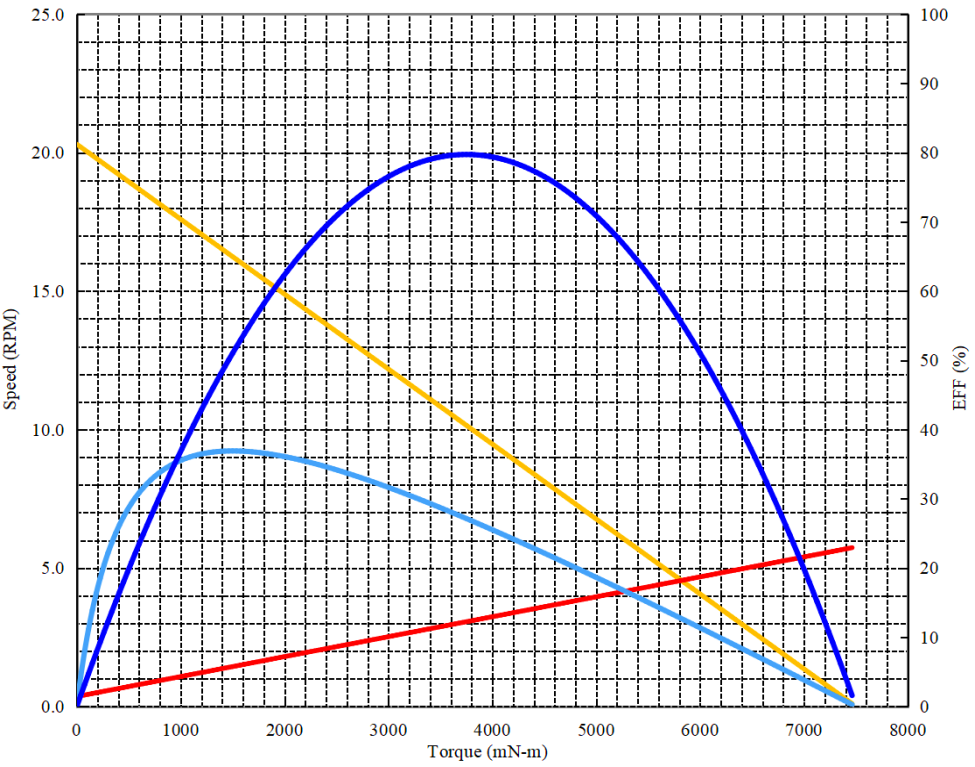

| Gear motor eğri durumu i̇vme motoru eğri örneği | |||||||||||||||||||||
| Proje proje adı : | DC Dönüştürme Motoru | Hurma tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| Motor hızı devir hızı : | 7500RPM | Tam ölçek ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri sınıf sayısı : | 4 | 5.0 | Watt | Sabit voltaj sabit basınç yükleme : | 24 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 369 | 5.0 | Amp. | Yönü yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken boş yükleme parametreleri | ||||||||||||||||||||
| Hız devir hızı : | 20.3 | Dk | |||||||||||||||||||
| Akım akım : | 0.07 | Amperler | |||||||||||||||||||
| Maks anlık parametreler en büyük anlık parametreler | |||||||||||||||||||||
| Tork tork : | 7350.06 | mN-m | |||||||||||||||||||
| Akım akım : | 1.15 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte en yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 36.9 | % | |||||||||||||||||||
| Tork tork : | 1500.1 | mN-m | |||||||||||||||||||
| Hız devir hızı : | 16.2 | Dk | |||||||||||||||||||
| Akım akım : | 0.29 | Amperler | |||||||||||||||||||
| Çıkış çıkış gücü : | 2.55 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış çıkış gücü : | 3.986 | Watt | |||||||||||||||||||
| Tork tork : | 3750.2 | mN-m | |||||||||||||||||||
| Hız devir hızı : | 10.2 | Dk | |||||||||||||||||||
| Akım akım : | 0.61 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar ad | Voltaj gerilim | Çözünürlük çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Manyetik Encoder manyetik Kodlayıcı | 5V-24V | 12ppr | A&B | ||||||||||||||||||
