OEM 60mm vites kutusu 5v 12v 24 volt 36v düşük rpm 500 rpm 100rpm 50rpm yüksek tork 100kg 90kg rs775 cepli dc vites motoru
| DC Dönüştürme Motoru dC jeneratör motörü | 10 Nm | 40 Watt | |||||||||||||||||||
| RS775 Mikro fırçalı dc motor ve dişli kutusu | Birleşim için | ||||||||||||||||||||
| Hall sensörü kodlayıcı | |||||||||||||||||||||
| manyetik kodlayıcı ile birlikte kullanılabilir | |||||||||||||||||||||
| TJP60FT Serisi | |||||||||||||||||||||
| Boyutlu Çizim harici boyutlar şeması (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

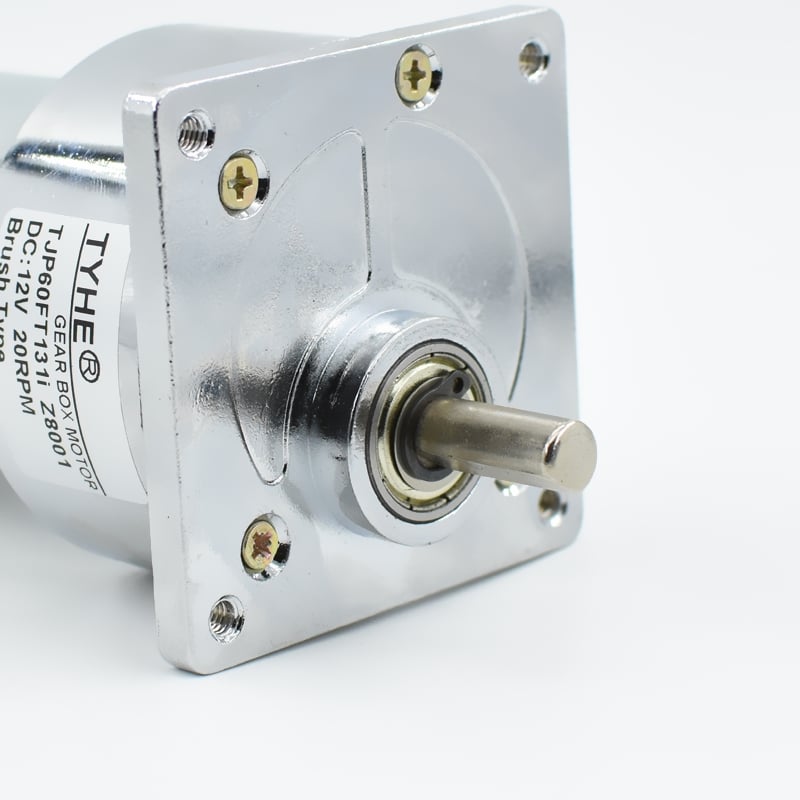

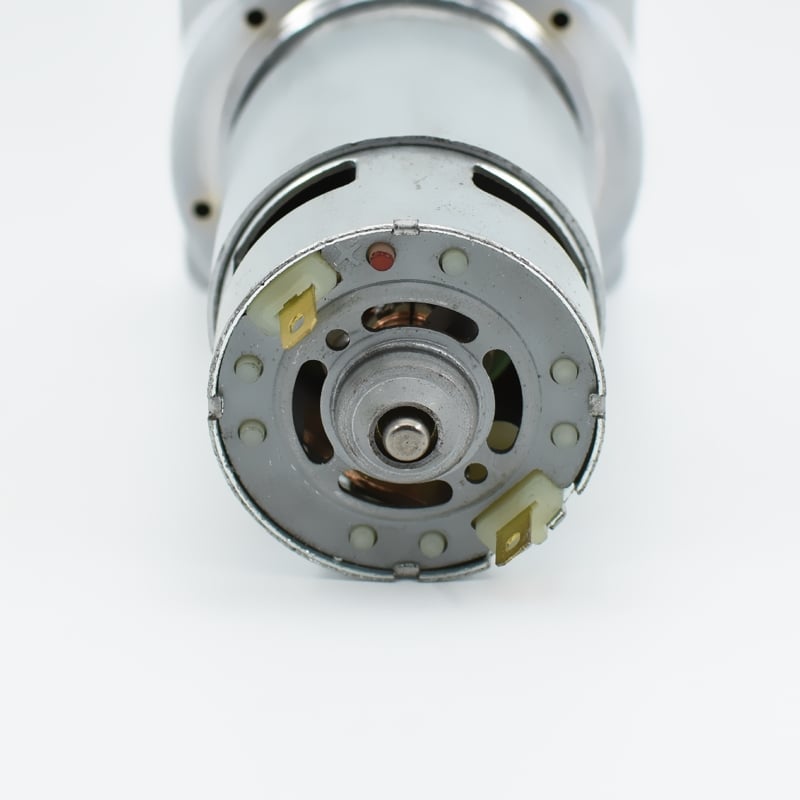

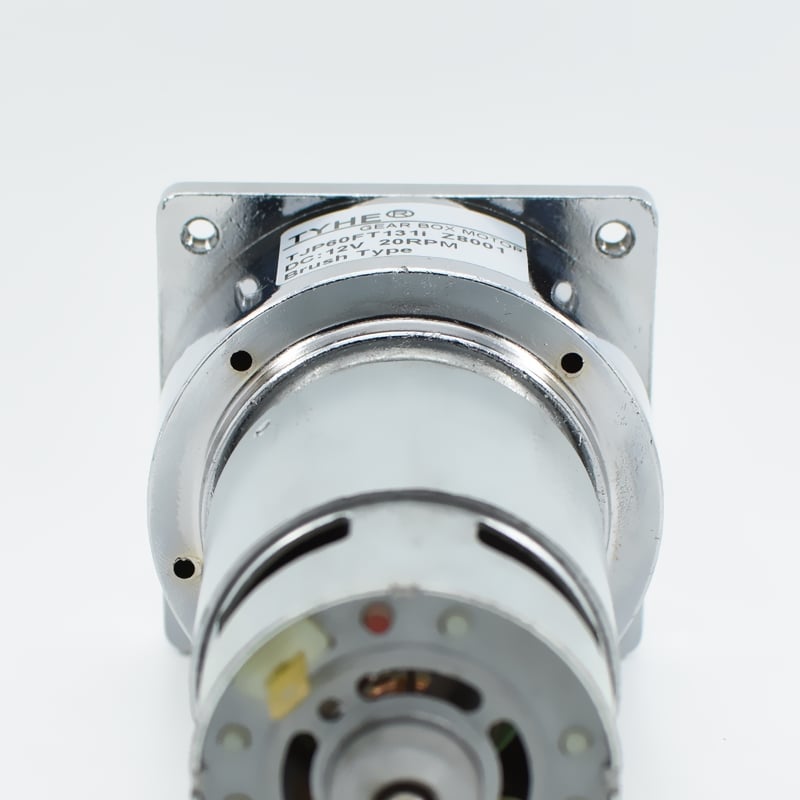

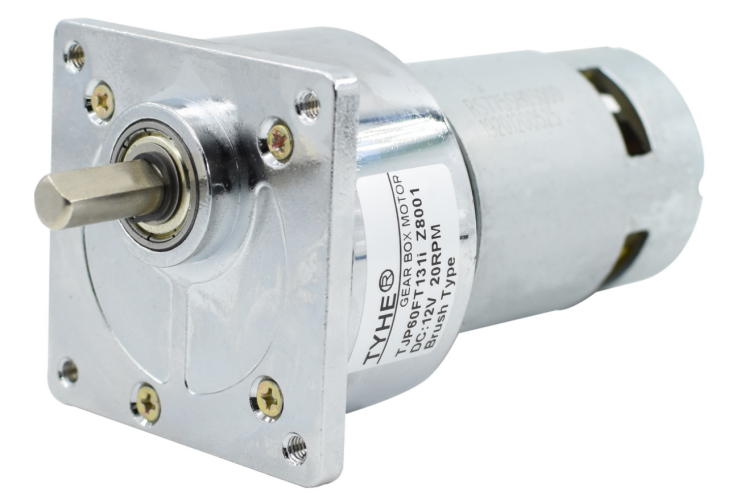

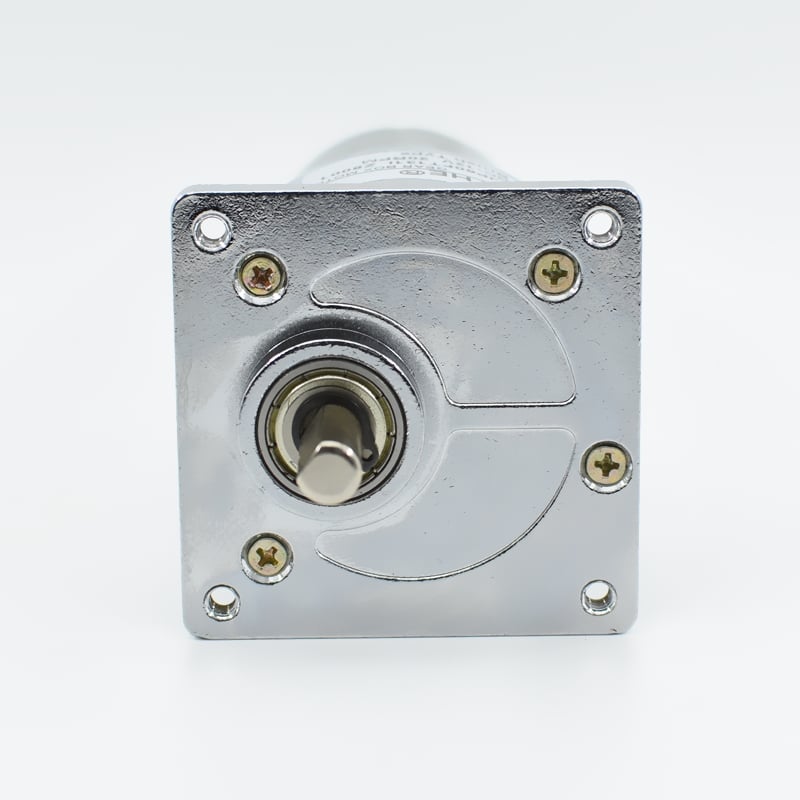

| Motorun resmi motorun gerçek fotoğrafı | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor özellikleri motor özellikleri | |||||||||||||||||||||
| Kasa Malzemesi yükleme yüzeyi malzemesi | Alüminyum Alaşımı alüminyum | ||||||||||||||||||||
| Dişli zincir malzemesi dişli malzemesi | Çelik çelik dişli | ||||||||||||||||||||
| Gerilik açısı dişli gerilik açısı | ≤2° | ||||||||||||||||||||
| Çıkış şaftı üzerindeki yuvalar çıkış şaftı yuvası | Kule Varyantı küresel yuva | ||||||||||||||||||||
| Önerilen maksimum giriş hızı önerilen maksimum giriş dönme hızı | ≤8000RPM | ||||||||||||||||||||
| Radyal Kuvvet radyal kuvvet | ≤5kgf | ||||||||||||||||||||
| Aksiyel kuvvet eksenel kuvvet | ≤7kgf | ||||||||||||||||||||
| Shaft üzerindeki maksimum basınç kuvveti ana eksen maksimum dayanabilecek basınç kuvveti | ≤20kgf | ||||||||||||||||||||
| Radyal boşluk radyal boşluk | ≤ 0,1 mm | ||||||||||||||||||||
| Aksiyel boşluk aksiyel boşluk | ≤0.3mm | ||||||||||||||||||||
| İşlem sıcaklık aralığı kullanım sıcaklık aralığı | -20℃ -120℃ | ||||||||||||||||||||
| Komutatör yön değiştirme yapısı | Fırçalı | ||||||||||||||||||||
| Dönme yönü dönüş yönü | CW\/CCW | ||||||||||||||||||||
| Gürültü gürültü | ≤65db | ||||||||||||||||||||
| DC Motor Teknik Verileri direk Akım Motor Parametreleri | |||||||||||||||||||||
| 25-30'daki Değerler ℃ oda Sıcaklığında Ölçülen Değerler | |||||||||||||||||||||
|
Model model |
Adlık voltaj （V ） adımlama Gerilimi |
Boş Yükle boş yükleme parametreleri |
Derecelendirilmiş adi parametreler |
Stall tutulum parametreleri |
*İpuçları: Sol taraftaki veri sayfaları sınırlıdır, daha fazla parametre bilgisi için personelimizizi sorgulayın. uyarı: Soldaki veri tablosu parametreleri sınırlıdır, daha fazla parametre bilgisi için müşteri hizmetleriyle iletişime geçin. |
||||||||||||||||
|
Hız devir hızı |
Akım akım |
Hız devir hızı |
Akım akım |
Tork kupla |
Çıkış çıkış gücü |
Etkinlik etkinlik |
Tork kupla |
Akım akım |
|||||||||||||
| dk | mA | dk | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS775 | 12 | 7000 | 760 | 5600 | 2.81 | 38.00 | 22.28 | 66.16 | 114.00 | 20.00 | |||||||||||
| RS775 | 24 | 6500 | 395 | 5200 | 1.45 | 41.00 | 22.32 | 64.11 | 123.00 | 10.30 | |||||||||||
| Jantli Motor Teknik Verileri jantli motor parametreleri | |||||||||||||||||||||
| Jant Verileri jant parametreleri | |||||||||||||||||||||
|
Dişli oranı indirme oranı n : 1 |
7.6 | 8.3 | 10.8 | 14.1 | 20.7 | 27 | 34.3 | 41 | 45 | 66.3 | 77.7 | 101 | 131 | 144 | 212 | 270 | 323 | 355 | 462 | ||
|
Jant aşaması sayısı yavaşlatma seviyesi |
2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Vites kutusu uzunluğu dişli kutusu uzunluğu (mm) |
28.5 | 28.5 | 28.5 | 28.5 | 33.5 | 33.5 | 33.5 | 33.5 | 33.5 | 36 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | 40 | 40 | ||
|
Verimlilik etkinlik (%) |
0.72 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RS775-12V-7000R | |||||||||||||||||||||
|
Yüksüz hız boş yükleme hızı (rpm) |
921.1 | 843.4 | 648.1 | 496.5 | 338.2 | 259.3 | 204.1 | 170.7 | 155.6 | 105.6 | 90.1 | 69.3 | 53.4 | 48.6 | 33.0 | 25.9 | 21.7 | 19.7 | 15.2 | ||
|
Nominal Hız adi hız (rpm) |
736.8 | 674.7 | 518.5 | 397.2 | 270.5 | 207.4 | 163.3 | 136.6 | 124.4 | 84.5 | 72.1 | 55.4 | 42.7 | 38.9 | 26.4 | 20.7 | 17.3 | 15.8 | 12.1 | ||
|
Nominal tork adi koup (N.m) |
0.209 | 0.228 | 0.297 | 0.387 | 0.483 | 0.630 | 0.800 | 0.957 | 1.050 | 1.315 | 1.541 | 2.003 | 2.599 | 2.856 | 3.574 | 4.552 | 5.446 | 5.986 | 7.790 | ||
|
Nominal tork adi koup (KG.CM) |
2.04 | 2.23 | 2.91 | 3.79 | 4.73 | 6.17 | 7.84 | 9.38 | 10.29 | 12.89 | 15.10 | 19.63 | 25.47 | 27.99 | 35.03 | 44.61 | 53.37 | 58.66 | 76.34 | ||
|
Nominal tork adi koup (LB.IN) |
2.36 | 2.57 | 3.35 | 4.37 | 5.45 | 7.11 | 9.04 | 10.80 | 11.86 | 14.85 | 17.40 | 22.62 | 29.34 | 32.25 | 40.36 | 51.40 | 61.49 | 67.58 | 87.95 | ||
| RS775-24V-6500R | |||||||||||||||||||||
|
Yüksüz hız boş yükleme hızı (rpm) |
855.3 | 783.1 | 601.9 | 461.0 | 314.0 | 240.7 | 189.5 | 158.5 | 144.4 | 98.0 | 83.7 | 64.4 | 49.6 | 45.1 | 30.7 | 24.1 | 20.1 | 18.3 | 14.1 | ||
|
Nominal Hız adi hız (rpm) |
684.2 | 626.5 | 481.5 | 368.8 | 251.2 | 192.6 | 151.6 | 126.8 | 115.6 | 78.4 | 66.9 | 51.5 | 39.7 | 36.1 | 24.5 | 19.3 | 16.1 | 14.6 | 11.3 | ||
|
Nominal tork adi koup (N.m) |
0.225 | 0.246 | 0.320 | 0.418 | 0.521 | 0.680 | 0.864 | 1.032 | 1.133 | 1.419 | 1.663 | 2.162 | 2.804 | 3.082 | 3.857 | 4.912 | 5.876 | 6.458 | 8.405 | ||
|
Nominal tork adi koup (KG.CM) |
2.21 | 2.41 | 3.14 | 4.09 | 5.11 | 6.66 | 8.46 | 10.12 | 11.10 | 13.91 | 16.30 | 21.18 | 27.48 | 30.20 | 37.80 | 48.14 | 57.58 | 63.29 | 82.37 | ||
|
Nominal tork adi koup (LB.IN) |
2.54 | 2.78 | 3.61 | 4.72 | 5.88 | 7.68 | 9.75 | 11.66 | 12.79 | 16.02 | 18.78 | 24.41 | 31.66 | 34.80 | 43.55 | 55.46 | 66.34 | 72.92 | 94.90 | ||

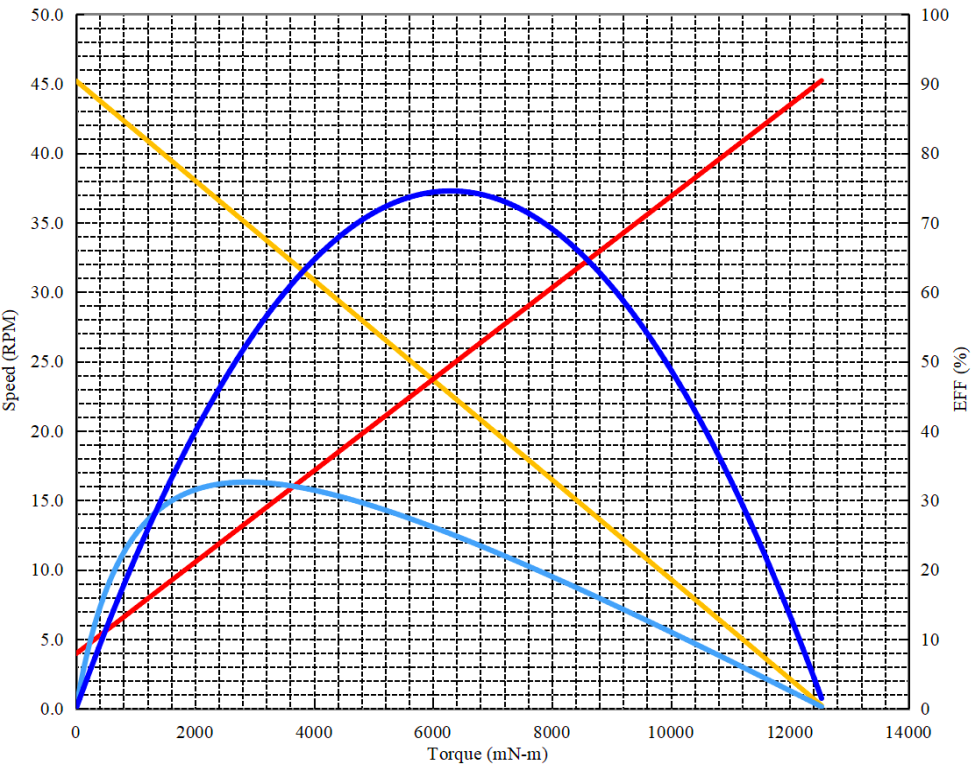

| Gear motor eğri durumu i̇vme motoru eğri örneği | |||||||||||||||||||||
| Proje proje adı : | DC Dönüştürme Motoru | Hurma tarih : | 2025/3/26 | Performans (25-30 çevresel sıcaklıkta) ℃ ) | |||||||||||||||||
| Motor hızı devir hızı : | 6500 rpm | Tam ölçek ölçü aralığı : | %100 | Etkinlik | Sıcaklık artışını ve aşırı yükleme hasarını önlemek için hızlı test yapın. | ||||||||||||||||
| Dişli zinciri sınıf sayısı : | 4 | 20.0 | Watt | Sabit voltaj sabit basınç yükleme : | 24 | Volt | |||||||||||||||
| Dişli oranı indirme oranı : | 144 | 5.0 | Amp. | Yönü yön : | SA/SAB | ||||||||||||||||
 |
Yük yokken boş yükleme parametreleri | ||||||||||||||||||||
| Hız devir hızı : | 45.2 | Dk | |||||||||||||||||||
| Akım akım : | 0.40 | Amperler | |||||||||||||||||||
| Maks anlık parametreler en büyük anlık parametreler | |||||||||||||||||||||
| Tork tork : | 12405.43 | mN-m | |||||||||||||||||||
| Akım akım : | 4.54 | Amperler | |||||||||||||||||||
| Maksimum verimlilikte en yüksek verimlilik noktası parametreleri | |||||||||||||||||||||
| Verimlilik etkinlik : | 32.6 | % | |||||||||||||||||||
| Tork tork : | 2869.0 | mN-m | |||||||||||||||||||
| Hız devir hızı : | 34.9 | Dk | |||||||||||||||||||
| Akım akım : | 1.34 | Amperler | |||||||||||||||||||
| Çıkış çıkış gücü : | 10.49 | Watt | |||||||||||||||||||
| Maksimum güç çıkışı sırasında maksimum güç çıkışı parametreleri | |||||||||||||||||||||
| Çıkış çıkış gücü : | 14.907 | Watt | |||||||||||||||||||
| Tork tork : | 6299.3 | mN-m | |||||||||||||||||||
| Hız devir hızı : | 22.6 | Dk | |||||||||||||||||||
| Akım akım : | 2.47 | Amperler | |||||||||||||||||||
| Üretim Kombinasyonu diğer aksesuarlar | |||||||||||||||||||||
| Aksesuarlar ad | Voltaj gerilim | Çözünürlük çözünürlük | Kanal Sayısı | Not | |||||||||||||||||
| Manyetik Encoder manyetik Kodlayıcı | 5V-24V | 13ppr | A&B | ||||||||||||||||||
