Powerful 37GB 3864ZY 12v 24v 20 Watts 15kgcm 1.5nm 60rpm 100 Rpm Micro Brushed Dc Spur Gear Motor with Ce Rohs
| DC Gear Motor直流减速电机 | 2 Nm | 25 Watts | |||||||||||||||||||
| 3864ZY Micro brushed dc motor with spur gearbox | For combination with | ||||||||||||||||||||
| Encoder & Brake | |||||||||||||||||||||
| 可搭配编码器及刹车 | |||||||||||||||||||||
| TJZ37FO Series | |||||||||||||||||||||
| Dimensional drawing 外形尺寸图(mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

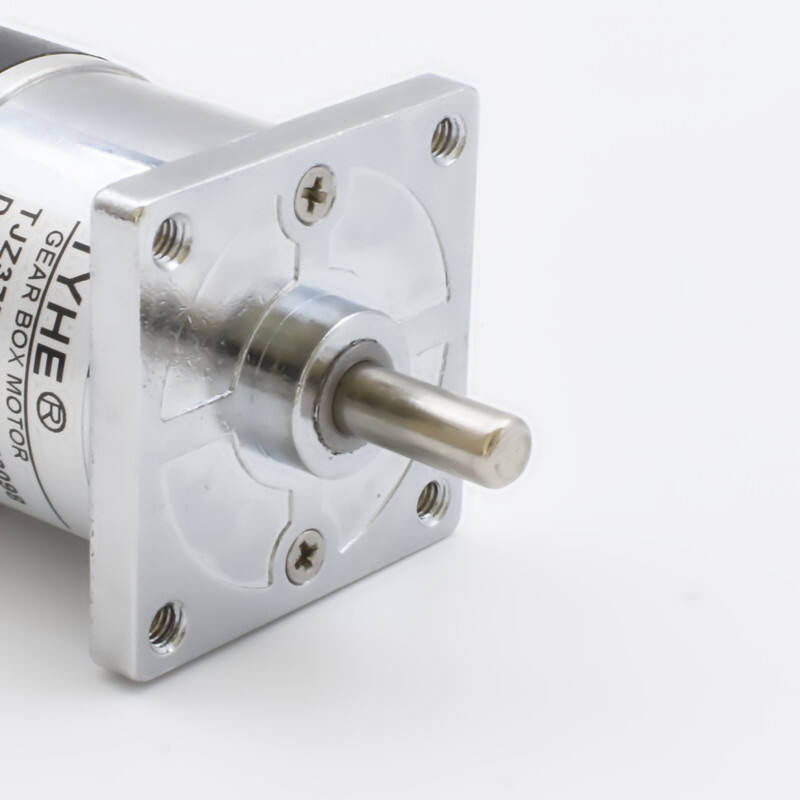

| Picture of motor 电机实物图 | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor characteristics 电机特性 | |||||||||||||||||||||
| Housing material 安装面材质 | Zinc alloy 锌合金 | ||||||||||||||||||||
| Gear chain material 齿轮材质 | Powder metallurgy & Steel 粉末冶金及钢齿 | ||||||||||||||||||||
| Back lash 齿轮背隙 | ≤2° | ||||||||||||||||||||
| Bearings on output shaft 输出轴轴承 | Oil bearing 含油轴承 | ||||||||||||||||||||
| Recommended max input speed 建议最大输入转速 | ≤10000RPM | ||||||||||||||||||||
| Radial force 径向力 | ≤1kgf | ||||||||||||||||||||
| Axial force 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Maximum pressure force on shaft 主轴最大承受压入力 | ≤10kgf | ||||||||||||||||||||
| Radial clearance 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Axial clearance 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Operating temperature range 使用温度范围 | -20℃-120℃ | ||||||||||||||||||||
| Commutator 换向结构 | Brushed | ||||||||||||||||||||
| Direction of rotation 旋转方向 | CW / CCW | ||||||||||||||||||||
| Noise 噪音 | ≤60dB | ||||||||||||||||||||
| DC Motor Technical Data 直流电机参数 | |||||||||||||||||||||
| Values at 25-30℃ 室温下测量数值 | |||||||||||||||||||||
|
Model 型号 |
Rated Voltage（V） 额定电压 |
No-Load 空载参数 |
Rated 额定参数 |
Stall 堵转参数 |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. 提示：左边的数据表参数有限，请联系客服获取更多参数信息。 |
||||||||||||||||
|
Speed 转速 |
Current 电流 |
Speed 转速 |
Current 电流 |
Torque 力矩 |
Output 输出功 |
Eff 效率 |
Torque 力矩 |
Current 电流 |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3864ZY | 12 | 5000 | 300 | 4000 | 0.99 | 19.70 | 8.25 | 69.34 | 59.10 | 6.50 | |||||||||||
| 3864ZY | 24 | 6000 | 180 | 4800 | 0.65 | 20.30 | 10.20 | 65.74 | 60.90 | 4.52 | |||||||||||
| Motor With Gearbox Technical Data 减速电机参数 | |||||||||||||||||||||
| Gearbox data 减速箱参数 | |||||||||||||||||||||
|
Gear ratio 减速比 n : 1 |
4.6 | 5.9 | 8.4 | 10.6 | 13.5 | 19.3 | 24.4 | 31.6 | 45 | 57 | 73.6 | 105 | 133 | 172 | 245 | 310 | 401 | ||||
|
Number of gear stages 减速级数 |
2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | ||||
|
Gearbox Length 齿轮箱长度(mm) |
25.5 | 25.5 | 25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | ||||
|
Efficiency 效率(%) |
0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | ||||
| 3864ZY-12V-5000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
1087.0 | 847.5 | 595.2 | 471.7 | 370.4 | 259.1 | 204.9 | 158.2 | 111.1 | 87.7 | 67.9 | 47.6 | 37.6 | 29.1 | 20.4 | 16.1 | 12.5 | ||||
|
Rated speed 额定转速(RPM) |
869.6 | 678.0 | 476.2 | 377.4 | 296.3 | 207.3 | 163.9 | 126.6 | 88.9 | 70.2 | 54.3 | 38.1 | 30.1 | 23.3 | 16.3 | 12.9 | 10.0 | ||||
|
Rated torque 额定扭矩(N.M) |
0.065 | 0.084 | 0.102 | 0.128 | 0.163 | 0.198 | 0.251 | 0.325 | 0.393 | 0.498 | 0.643 | 0.780 | 0.988 | 1.278 | 1.547 | 1.958 | 2.000 | ||||
|
Rated torque 额定扭矩(KG.CM) |
0.64 | 0.82 | 1.00 | 1.26 | 1.60 | 1.95 | 2.46 | 3.18 | 3.85 | 4.88 | 6.30 | 7.65 | 9.68 | 12.52 | 15.16 | 19.19 | 19.60 | ||||
|
Rated torque 额定扭矩(LB.IN) |
0.74 | 0.95 | 1.15 | 1.45 | 1.84 | 2.24 | 2.83 | 3.67 | 4.44 | 5.63 | 7.26 | 8.81 | 11.16 | 14.43 | 17.47 | 22.10 | 22.58 | ||||
| 3864ZY-24V-6000R | |||||||||||||||||||||
|
No-load speed 空载转速(RPM) |
1304.3 | 1016.9 | 714.3 | 566.0 | 444.4 | 310.9 | 245.9 | 189.9 | 133.3 | 105.3 | 81.5 | 57.1 | 45.1 | 34.9 | 24.5 | 19.4 | 15.0 | ||||
|
Rated speed 额定转速(RPM) |
1043.5 | 813.6 | 571.4 | 452.8 | 355.6 | 248.7 | 196.7 | 151.9 | 106.7 | 84.2 | 65.2 | 45.7 | 36.1 | 27.9 | 19.6 | 15.5 | 12.0 | ||||
|
Rated torque 额定扭矩(N.M) |
0.067 | 0.087 | 0.105 | 0.132 | 0.168 | 0.205 | 0.259 | 0.335 | 0.405 | 0.513 | 0.663 | 0.804 | 1.018 | 1.317 | 1.594 | 2.000 | 2.000 | ||||
|
Rated torque 额定扭矩(KG.CM) |
0.66 | 0.85 | 1.03 | 1.30 | 1.65 | 2.00 | 2.53 | 3.28 | 3.97 | 5.03 | 6.50 | 7.88 | 9.98 | 12.91 | 15.63 | 19.60 | 19.60 | ||||
|
Rated torque 额定扭矩(LB.IN) |
0.76 | 0.98 | 1.18 | 1.49 | 1.90 | 2.31 | 2.92 | 3.78 | 4.58 | 5.80 | 7.49 | 9.08 | 11.50 | 14.87 | 18.00 | 22.58 | 22.58 | ||||
| Gear motor curve case 减速电机曲线示例 | |||||||||||||||||||||
| Project 工程名: | DC GEAR MOTOR | Date 日期: | 2025/3/26 | Performance (in an ambient temperature of 25-30℃) | |||||||||||||||||
| Motor speed转速: | 5000RPM | Full scale 量程: | 100% | Eff | Rapidly test to prevent temperature rise and overload damage. | ||||||||||||||||
| Gear chain 级数: | 6 | 5.0 | Watts | Constant voltage 恒压加载: | 12 | Volts | |||||||||||||||
| Gear ratio 减速比: | 172 | 5.0 | Amp. | Direction 方向: | CW/CCW | ||||||||||||||||
 |
At no-load 空载参数 | ||||||||||||||||||||
| Speed 转速: | 29.0 | RPM | |||||||||||||||||||
| Current电流: | 0.30 | AMPS | |||||||||||||||||||
| Max instantaneous parameters 最大瞬时参数 | |||||||||||||||||||||
| Torque 扭矩 : | 5953.55 | mN-m | |||||||||||||||||||
| Current 电流: | 3.45 | AMPS | |||||||||||||||||||
| At maximum efficiency 最高效率点参数 | |||||||||||||||||||||
| Efficiency 效率 : | 26.4 | % | |||||||||||||||||||
| Torque 扭矩 : | 1375.5 | mN-m | |||||||||||||||||||
| Speed 转速 : | 22.4 | RPM | |||||||||||||||||||
| Current 电流: | 1.02 | AMPS | |||||||||||||||||||
| Output 输出功率: | 3.23 | Watts | |||||||||||||||||||
| At maximum power output 最大功率输出参数 | |||||||||||||||||||||
| Output 输出功率 : | 4.585 | Watts | |||||||||||||||||||
| Torque 扭矩 : | 3020.0 | mN-m | |||||||||||||||||||
| Speed 转速 : | 14.5 | RPM | |||||||||||||||||||
| Current 电流 : | 1.88 | AMPS | |||||||||||||||||||
| Production Combination 其他配件 | |||||||||||||||||||||
| Accessories 名称 | Voltage 电压 | Resolution 分辨率 | Channels 通道数 | Remark | |||||||||||||||||
| Magnetic Encoder 磁性编码器 | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Brake 刹车 | 12V-24V | / | / | ||||||||||||||||||
| Optical encoder 光电编码器 | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
