NEMA11

							نوع				محرك الستيبر الهجين					تسلسل الإثارة
							حجم الشفة				مربع 28 مم
							المراحل				2
							دقة الخطوة				±5%						خطوة	A+	B+	-أجل	ب-
							القوة الشعاعية				30N (6.5lbs.) عند نهاية المحور
							تصنيف IP				IP40						1	+	+	-	-
							درجة حرارة التشغيل				-20℃إلى +50 ℃						2	-	+	+	-
							فئة العزل				ب، 130 ℃						3	-	-	+	+
							مقاومة العزل				100 مΩ					CW	4	+	-	-	+	عكس اتجاه عقارب الساعة

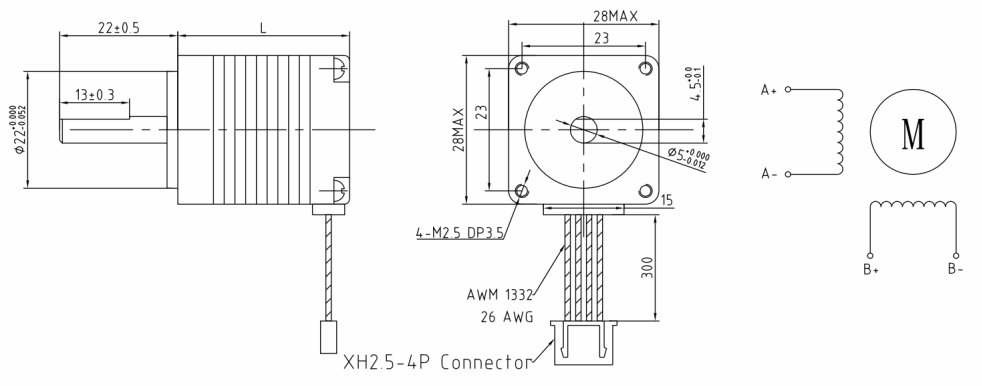

الأبعاد ((ملم)
البيانات الفنية
الطراز			زاوية الخطوة		طول المحرك		حالي		المقاومة		الحث		عزم الدوران		عزم الالتقاء		العاطفة		أسلاك		الوزن
			(° )		L(ملم)		(أمبير)		(Ω)		(م.س)		(ن.م)		(ن.سم)		(غ.سم²)		(رقم.)		(غ)
TH2828HS-6004			1.8		28		0.60		4.2		2.2		0.045		0.3		6.0		4		105
TH2833HS-3504			1.8		33		0.35		15.0		9.2		0.060		0.4		9.0		4		110
TH2833HS-6004			1.8		33		0.60		5.5		3.2		0.060		0.4		9.0		4		110
TH2845HS-7004			1.8		45		0.70		7.0		5.0		0.080		0.6		11.0		4		140
TH2845HS-9506			1.8		45		0.95		3.4		1.2		0.060		0.6		11.0		6		140
TH2851HS-6004			1.8		51		0.60		9.0		7.2		0.100		0.8		13.0		4		180
TH2851HS-9306			1.8		51		0.93		4.6		1.8		0.080		0.8		13.0		6		180
تحويل وحدة العزم: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
إذا كنت بحاجة إلى معلمات أخرى، يرجى التواصل مع خدمة العملاء.

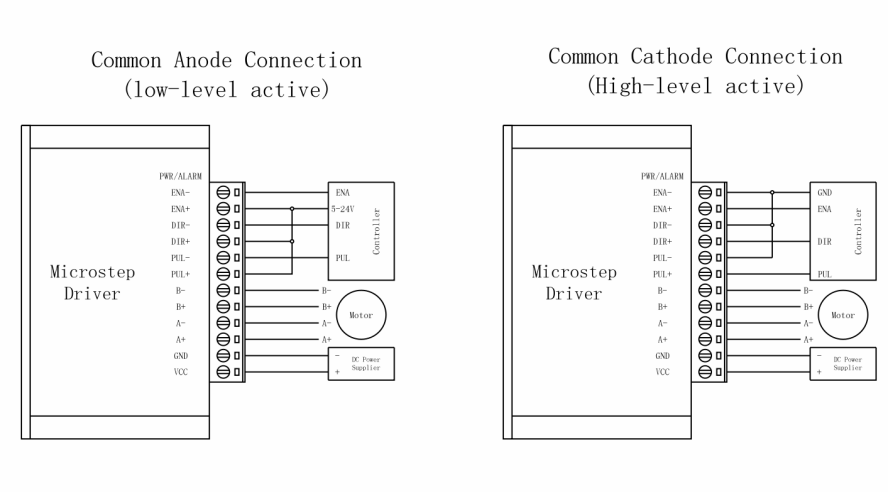

وصلات محرك القيادة

محرك خطوي عالي الدقة | نيمو 11 | أداء متوازن لأغراض الأتمتة العامة

المزايا

١. حجم الإطار ٢٨ مم، ونمط التثبيت القياسي في الصناعة

٢. نطاق عزم التثبيت: ٠٫٠٨–٠٫٢٥ نيوتن·متر، وزاوية الخطوة ١٫٨°

٣. ضجيج منخفض واهتزاز منخفض عند السرعات المتوسطة إلى العالية

٤. يتوافق مع علبة تروس كوكبية، ومُشفِّر، وتجميع عمود رأسي (ليد سكرو)

الوصف

محرك نيمو ١١ الخطوي هو محرك خطوي هجين ثنائي الطور بقاعدة مربعة مقاس ٢٨ مم. ويقدّم توازناً جيداً بين الحجم والعزم، ما يجعله خياراً شائعاً لمختلف معدات الأتمتة. ويتميز المحرك بدوار مصنوع بدقة عالية ومغناطيسات دائمة عالية الجودة، مما يضمن دقة ثابتة في الخطوات وإمكانية تكرارها. وزاوية الخطوة هي ١٫٨° ± ٥٪. ونوفر محركات اختيارية مثل ذات العمود الواحد أو العمودين، مع أو بدون مخففات اهتزاز، ويمكن تزامنها مع علب تروس كوكبية دقيقة لتحقيق عزم خرج أفضل.

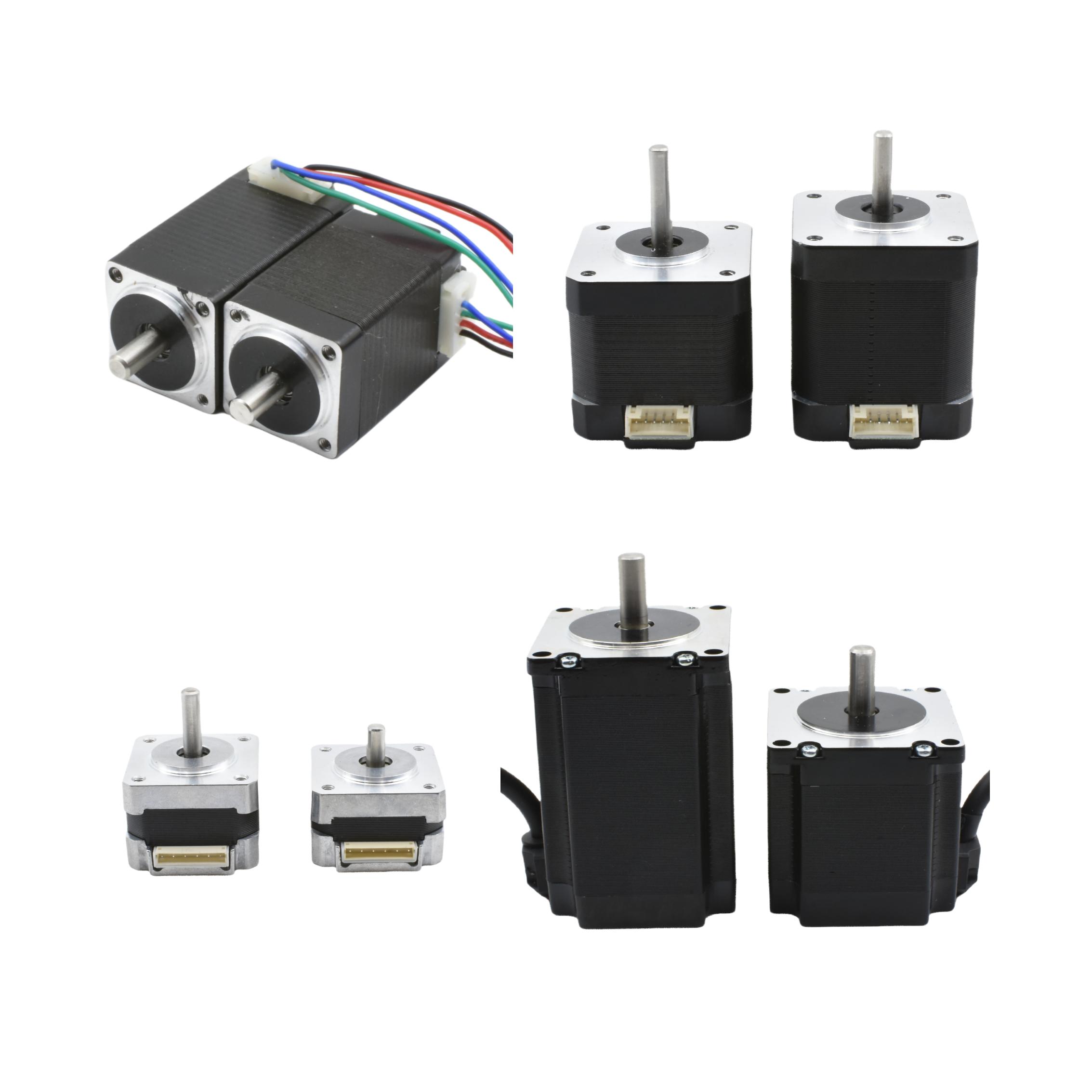

طيف واسع من تكوينات نيمو ١١:

حجم الإطار ٢٨ مم، وزاوية الخطوة ١٫٨°، وعزم التثبيت ٠٫٠٨–٠٫٢٥ نيوتن·متر، والتيار المقنن ٠٫٥–١٫٢ أمبير، مع إمكانية تخصيص لف المحرك والعمود.

التطبيقات

- آلات النقش باستخدام التحكم العددي بالحاسوب (CNC)

- مضخات الحقن الطبية

- أجهزة الصراف الآلي (ATM) ووحدات التحقق من صحة الأوراق النقدية

- أتمتة المكاتب (الماسحات الضوئية، والآلات النسخ)

- ماكينات النسيج

- مقبضات روبوتية

مزايا محرك الخطوات من نوع Nema11

١. تركيب قياسي: لوحة تثبيت قطرها ٢٨ مم، متوافقة مع معظم معدات الأتمتة.

٢. حركة سلسة: مُحسَّنة لتقليل الرنين والاهتزاز.

٣. تكامل مرن: يدعم إضافات مثل علب التروس، وأجهزة الاستشعار الدورانية (الإنكودر)، والقضبان المُسنَّنة.

٤. اقتصادي من حيث التكلفة: أداء متوازن للتطبيقات عالية الحجم.
