محرك التروس الكوكبي DC محرك تقليل سرعة كوكبي يعمل بالتيار المستمر																7.5 نيوتن متر		20 واط
محرك DC ميكروي RS555 مع فرش وصندوق تروس كوكبي																للجمع مع
																مُشفِر مستشعر هول
																يمكن أن يُستخدم مع مُشفِر مغناطيسي
سلسلة TJX36RG

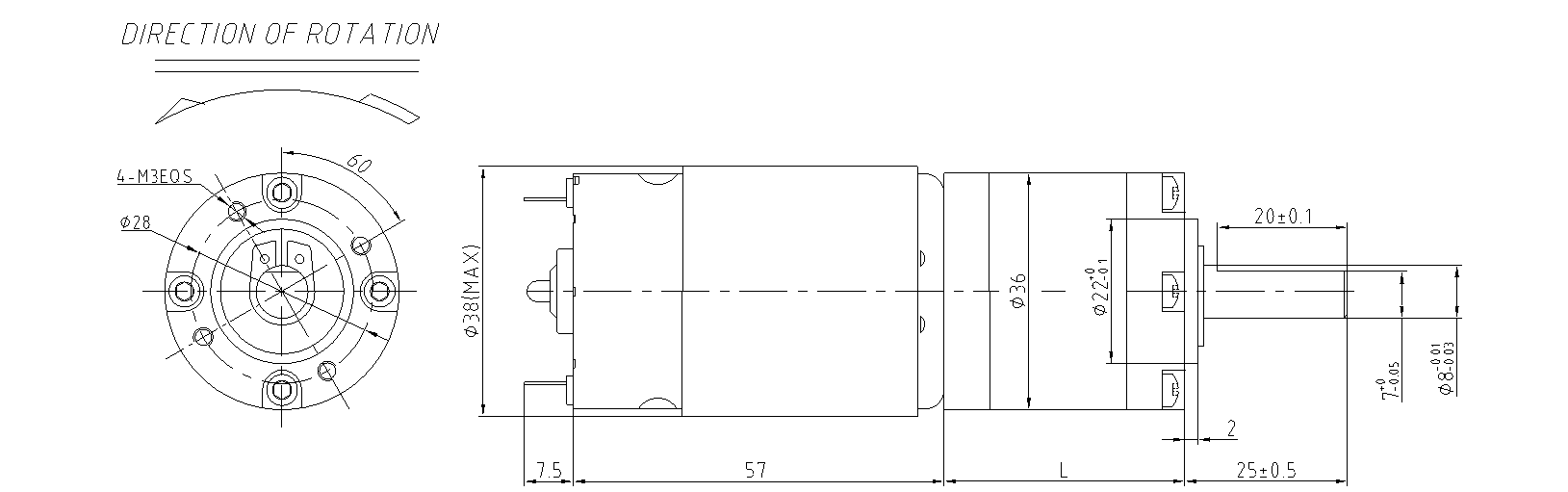

رسم أبعاد رسم بُعد الشكل الخارجي (مم)

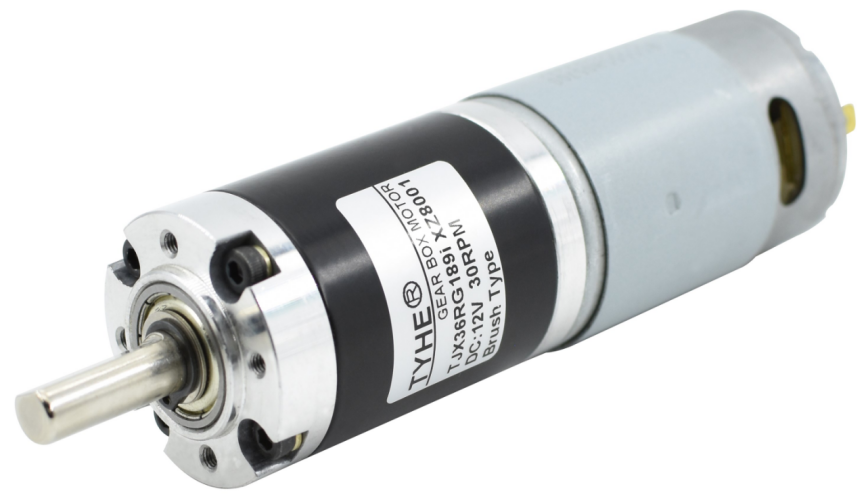

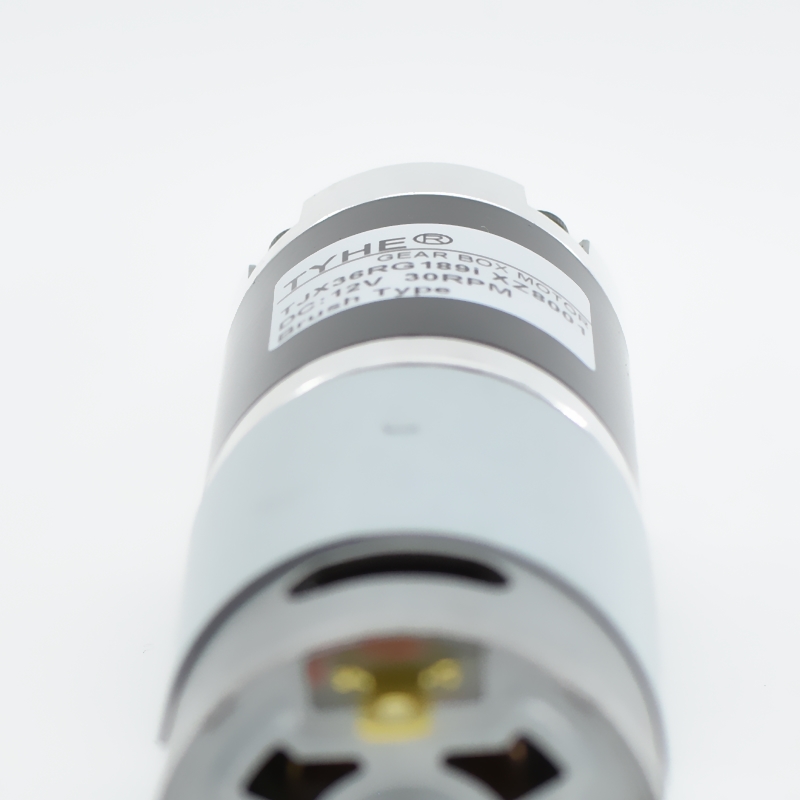

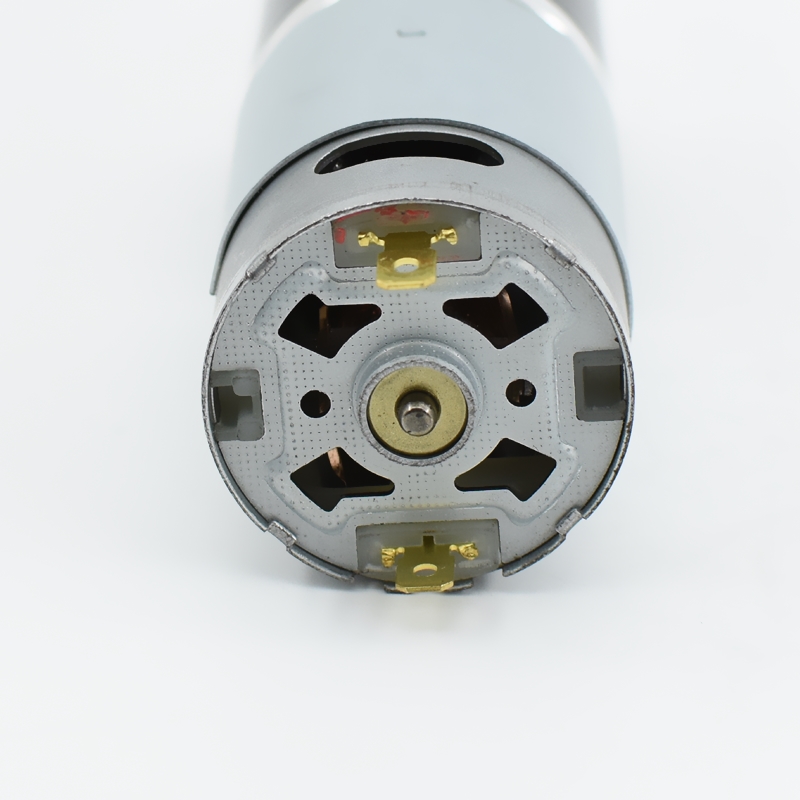

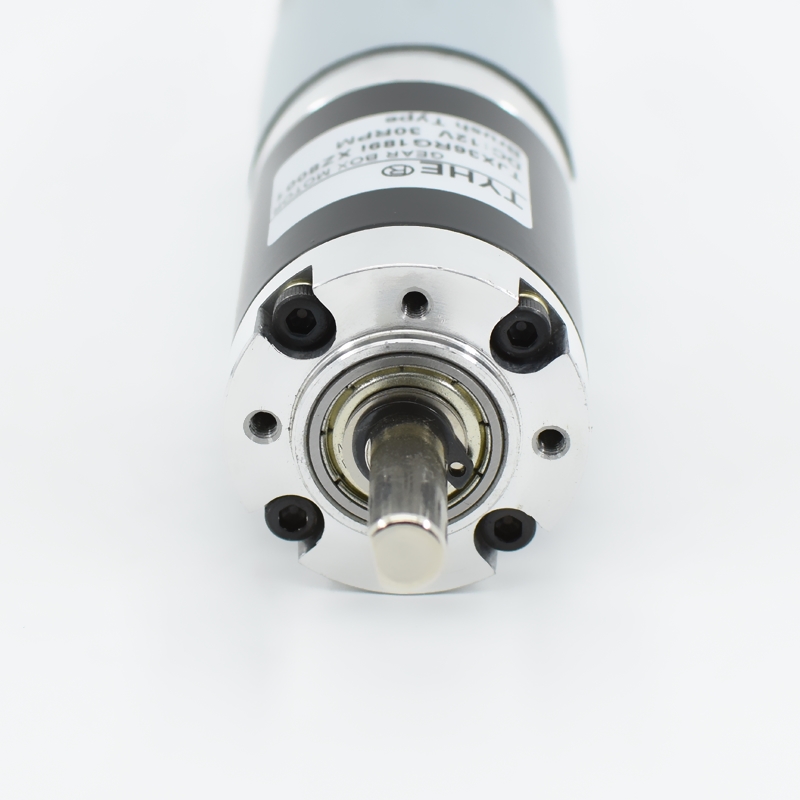

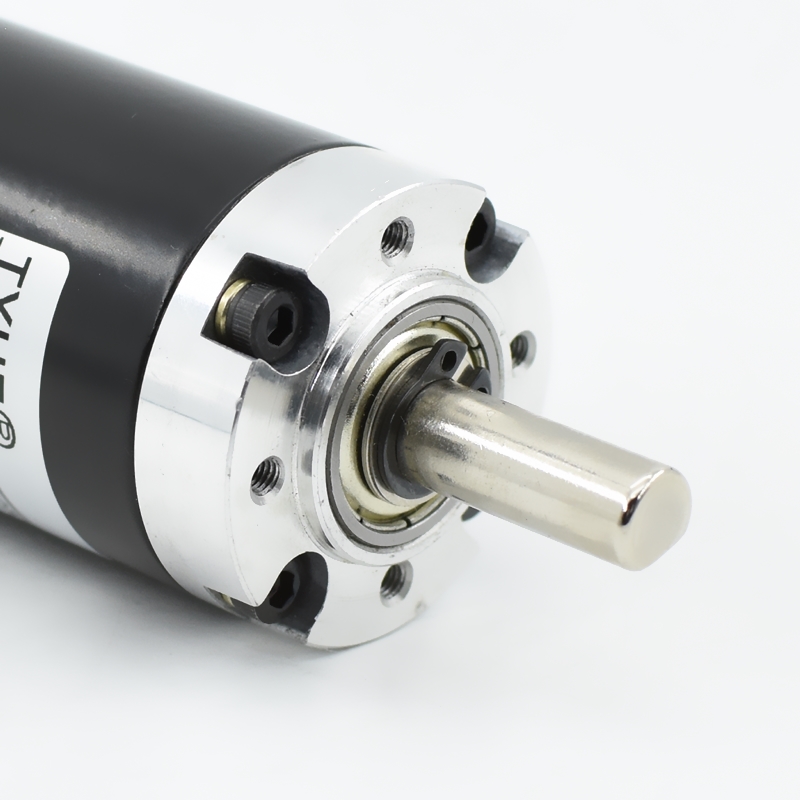

صورة المحرك صورة حقيقية للمحرك
خصائص المحرك خصائص الموتور
مادة الهيكل مادة سطح التركيب															سبائك الزنك زinc Alloy
مادة سلسلة التروس مادة الترس															الفولاذ والمعادن المعدنية المعادن المعدنية، أسنان فولاذية
الانزلاق الخلفي فجوة الترس الخلفية															≤2°
الدعامات على محور الإخراج دعامات محور الإخراج															محمل كروي دعامات الكرات
السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال															≤12000دورة في الدقيقة
القوة الشعاعية القوة الشعاعية															≤8كغف
القوة المحورية القوة المحورية															≤3kgf
أقصى قوة ضغط على المحور القوة القصوى التي يمكن للمحور الرئيسي تحملها															≤15kgf
الفجوة الدائرية الفجوة الدورانية															≤0.1 مم
الفجوة المحورية الفجوة المحورية															≤0.4mm
نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم															-20℃-120℃
المكمن هيكل التبديل															مُسَحَّب
اتجاه الدوران اتجاه الدوران															عقارب الساعة / عكس عقارب الساعة
الضجيج الضوضاء															≤60dB
بيانات تقنية محرك DC معلمات محرك التيار المستمر
القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة
الطراز نموذج	الجهد المُصنَّف （V ） جهد تشغيل مسموح به	بدون حمل معامِلات التشغيل بدون حمل		مُسَجَّل المعامِلات المرسومة					تثبيت معامِلات التشغيل عند التثبيت		*نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير.
		السرعة سرعة الدوران	حالي التيار الكهربائي	السرعة سرعة الدوران	حالي التيار الكهربائي	عزم الدوران العزم	الإخراج القدرة الإخراجية	Eff الكفاءة	عزم الدوران العزم	حالي التيار الكهربائي
		دورة في الدقيقة	م.أ.	دورة في الدقيقة	أ	mN.m	و	%	mN.m	أ
RS555	12	5700	310	4560	1.26	20.56	9.82	65.01	61.68	9.52
RS555	24	7600	220	6080	0.91	21.35	13.59	62.12	64.05	6.98
بيانات فنية لمotor With Gearbox مواصفات المحرك المخفض
بيانات المخفض مواصفات صندوق التروس
نسبة التروس نسبة التخفيض n : 1			3.7	5.2	13.7	19.2	26.9	51	71	100	139	189	264	369	512	721	977	1367	1911	2672	3639
عدد مراحل التروس عدد مراحل التخفيض			1	1	2	2	2	3	3	3	3	4	4	4	4	4	5	5	5	5	5
طول صندوق التروس طول صندوق التروس (مم)			28.2	28.2	37	37	37	45.8	45.8	45.8	45.8	54.7	54.7	54.7	54.7	54.7	64	64	64	64	64
الكفاءة الكفاءة (%)			0.85	0.85	0.72	0.72	0.72	0.61	0.61	0.61	0.61	0.52	0.52	0.52	0.52	0.52	0.44	0.44	0.44	0.44	0.44
RS555-12V-5700R
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة)			1540.5	1096.2	416.1	296.9	211.9	111.8	80.3	57.0	41.0	30.2	21.6	15.4	11.1	7.9	5.8	4.2	3.0	2.1	1.6
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة)			1232.4	876.9	332.8	237.5	169.5	89.4	64.2	45.6	32.8	24.1	17.3	12.4	8.9	6.3	4.7	3.3	2.4	1.7	1.3
عزم الدوران المقدر العزم المقدر (ن.م)			0.065	0.091	0.204	0.285	0.400	0.644	0.896	1.263	1.755	2.028	2.833	3.960	5.495	7.500	7.500	7.500	7.500	7.500	7.500
عزم الدوران المقدر العزم المقدر (KG.CM)			0.63	0.89	1.99	2.80	3.92	6.31	8.79	12.37	17.20	19.88	27.77	38.81	53.85	73.50	73.50	73.50	73.50	73.50	73.50
عزم الدوران المقدر العزم المقدر (LB.IN)			0.73	1.03	2.30	3.22	4.51	7.27	10.12	14.26	19.82	22.90	31.99	44.71	62.04	84.68	84.68	84.68	84.68	84.68	84.68
RS555-24V-7600R
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة)			2054.1	1461.5	554.7	395.8	282.5	149.0	107.0	76.0	54.7	40.2	28.8	20.6	14.8	10.5	7.8	5.6	4.0	2.8	2.1
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة)			1643.2	1169.2	443.8	316.7	226.0	119.2	85.6	60.8	43.7	32.2	23.0	16.5	11.9	8.4	6.2	4.4	3.2	2.3	1.7
عزم الدوران المقدر العزم المقدر (ن.م)			0.067	0.094	0.211	0.296	0.415	0.669	0.931	1.311	1.823	2.106	2.942	4.112	5.706	7.500	7.500	7.500	7.500	7.500	7.500
عزم الدوران المقدر العزم المقدر (KG.CM)			0.66	0.92	2.07	2.90	4.07	6.55	9.12	12.85	17.86	20.64	28.83	40.30	55.92	73.50	73.50	73.50	73.50	73.50	73.50
عزم الدوران المقدر العزم المقدر (LB.IN)			0.76	1.07	2.39	3.34	4.69	7.55	10.51	14.80	20.58	23.78	33.22	46.43	64.43	84.68	84.68	84.68	84.68	84.68	84.68

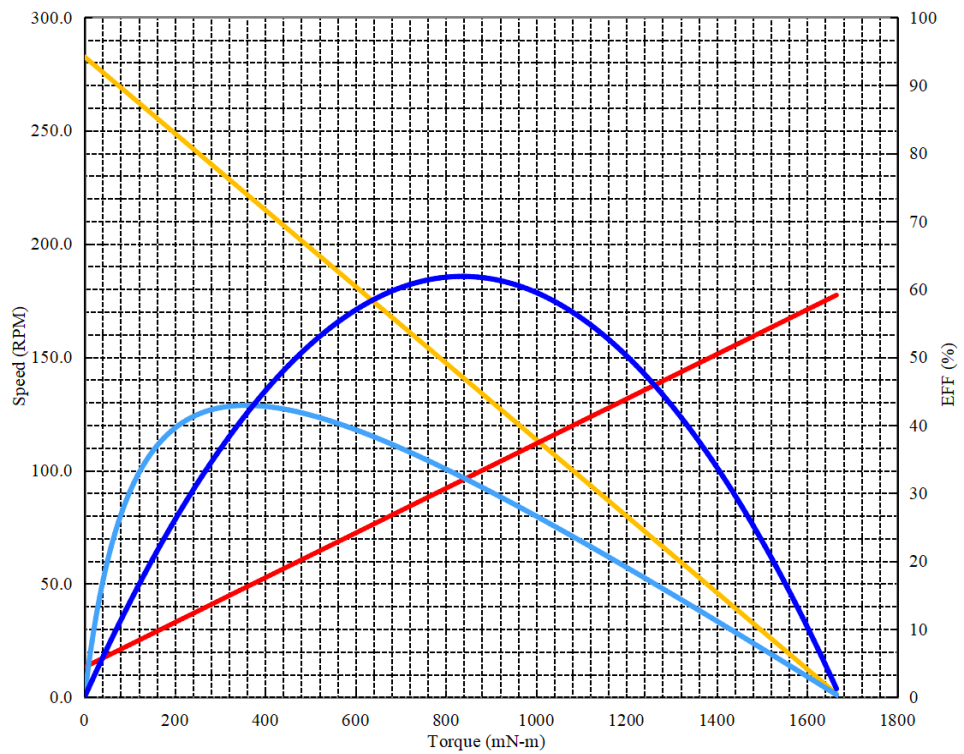

محرك تروس حالة منحنى مثال على منحنى محرك التخفيض
مشروع اسم المشروع :			محرك تروس تيار مستمر			تمر التاريخ :			2025/3/26			الأداء (في درجة حرارة محيطة 25-30 ℃)
سرعة المحرك سرعة الدوران :			7600 دورة في الدقيقة		مقياس كامل المدى :				100%		Eff	اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل.
سلسلة التروس الرتبة :			2						20.0		وات	جهد ثابت تحميل بضغط ثابت :					24		فولت
نسبة التروس نسبة التخفيض :			26.9						5.0		أمبير.	الاتجاه الاتجاه :					ع.س / ع.ض
												عند عدم وجود حمل معامِلات التشغيل بدون حمل
															السرعة سرعة الدوران :			282.5		دورة في الدقيقة
															حالي التيار الكهربائي :			0.22		أمبير
												المعالم الفورية القصوى أكبر معالم فورية
															عزم الدوران العزم الدوران :			1641.51		mN-m
															حالي التيار الكهربائي :			2.97		أمبير
												عند الكفاءة القصوى معلمات نقطة الكفاءة العالية
															الكفاءة الكفاءة :			42.9		%
															عزم الدوران العزم الدوران :			358.0		mN-m
															السرعة سرعة الدوران :			222.1		دورة في الدقيقة
															حالي التيار الكهربائي :			0.81		أمبير
															الإخراج قوة الإخراج :			8.32		وات
												عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى
															الإخراج قوة الإخراج :			12.375		وات
															عزم الدوران العزم الدوران :			836.6		mN-m
															السرعة سرعة الدوران :			141.3		دورة في الدقيقة
															حالي التيار الكهربائي :			1.60		أمبير
التركيبة الإنتاجية ملحقات أخرى
الملحقات الاسم					الجهد الكهربائي الجهد الكهربائي			الدقة الدقة					عدد القنوات						ملاحظة
مغزل مغناطيسي المغزل المغناطيسي					5V-24V			12ppr					A&B

علبة تروس كوكبية قياسية بقطر ٣٦ مم | TJX36RG | للاستخدام الصناعي العام

المزايا

١. علبة تروس كوكبية بقطر ٣٦ مم، مع لاحقة RG (المسلسل القياسي)

٢. عزم الخرج يصل إلى ٣٠ نيوتن·متر، ونسب التخفيض من ٣ إلى ٣٠٠:١

٣. تروس من الفولاذ المُنتريدة لزيادة صلادة السطح

٤. عمود الخرج مدعوم بواسطة محامل كروية ذات أخدود عميق

الوصف

TJX36RG هي علبة تروس كوكبية قياسية بقطر ٣٦ مم، وتُستخدم في نطاق واسع من التطبيقات الصناعية. عزم الخرج يصل إلى ٣٠ نيوتن·متر. نسب التخفيض تتراوح بين ٣:١ و٣٠٠:١ (بمراحل واحدة أو مزدوجة أو ثلاثية). التشغيل الحر (الانزياح الزاوي) أقل من ١,٢°. التروس مُنتريدة لزيادة صلادة السطح (HRC ٥٥–٥٨). الغلاف مصنوع بدقة من سبيكة الألومنيوم. ونوفر محركات اختيارية: محركات تيار مستمر بفُرشاة وبلا فُرشاة، ومحركات خطوية ومحركات تحكم دقيقة (سيرفو)، جميعها بقطر ٣٦ مم.

نطاق واسع:

القطر ٣٦ مم، العزم ١٥–٣٠ نيوتن·متر، النسب ٣–٣٠٠:١، التشغيل الحر <١,٢°، خيار حماية IP54.

التطبيقات

- محركات أحزمة النقل

- معدات التعبئة والتغليف

- نوالين النسيج

- آلات معالجة الأغذية

المزايا

١. نطاق واسع للاختيارات: من ٣:١ إلى ٣٠٠:١.

٢. تروس مُنتردة متينة: سطح مقاوم للتآكل.

٣. تركيب مرن للمحرك: شفة قياسية بقطر ٣٦ مم.
