NEMA14

							نوع				محرك الستيبر الهجين					تسلسل الإثارة
							حجم الشفة				35 مم مربع
							المراحل				2
							دقة الخطوة				±5%						خطوة	A+	B+	-أجل	ب-
							القوة الشعاعية				30N (6.5lbs.) عند نهاية المحور
							تصنيف IP				IP40						1	+	+	-	-
							درجة حرارة التشغيل				-20℃إلى +50 ℃						2	-	+	+	-
							فئة العزل				ب، 130 ℃						3	-	-	+	+
							مقاومة العزل				100 مΩ					CW	4	+	-	-	+	عكس اتجاه عقارب الساعة

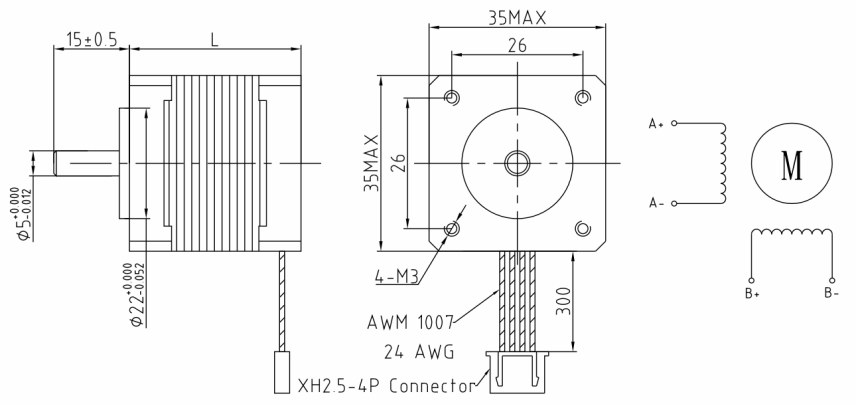

الأبعاد ((ملم)
البيانات الفنية
الطراز			زاوية الخطوة		طول المحرك		حالي		المقاومة		الحث		عزم الدوران		عزم الالتقاء		العاطفة		أسلاك		الوزن
			(° )		L(ملم)		(أمبير)		(Ω)		(م.س)		(ن.م)		(ن.سم)		(غ.سم²)		(رقم.)		(غ)
TH3520HS-4004			1.8		20		0.40		27.0		18.0		0.060		0.5		8.0		4		100
TH3520HS-7004			1.8		20		0.70		9.0		4.0		0.060		0.5		8.0		4		100
TH3528HS-4006			1.8		28		0.40		30.0		11.0		0.090		0.8		11.0		6		120
TH3528HS-5004			1.8		28		0.50		20.0		14.0		0.120		0.8		11.0		4		120
TH3528HS-8004			1.8		28		0.80		5.0		5.0		0.120		0.8		11.0		4		120
TH3534HS-4006			1.8		34		0.40		30.0		22.0		0.130		1.0		13.0		6		160
TH3534HS-8004			1.8		34		0.80		6.5		9.8		0.180		1.0		13.0		4		160
تحويل وحدة العزم: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
إذا كنت بحاجة إلى معلمات أخرى، يرجى التواصل مع خدمة العملاء.

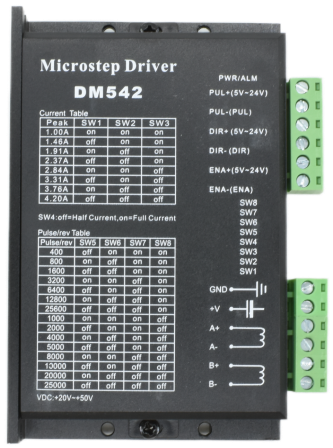

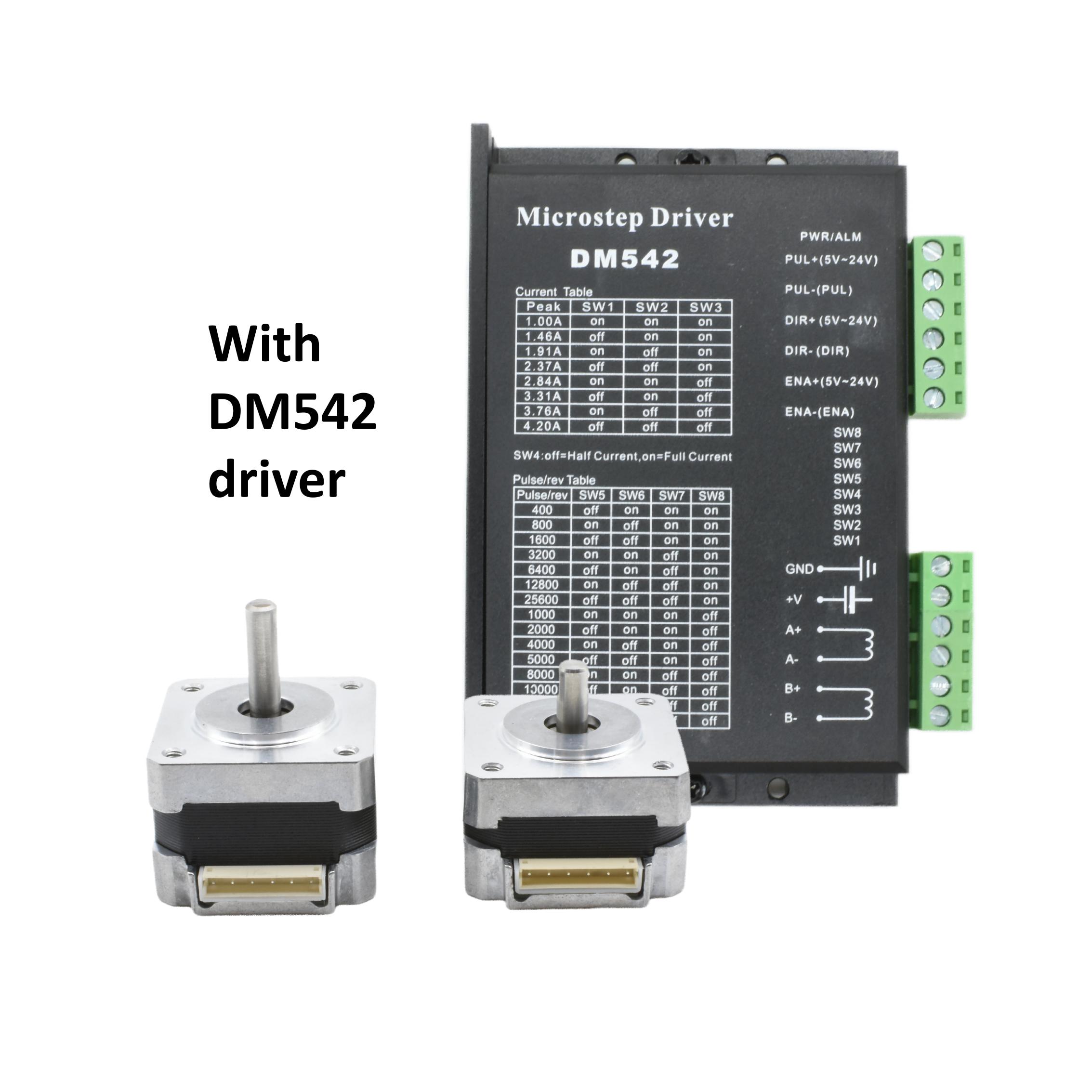

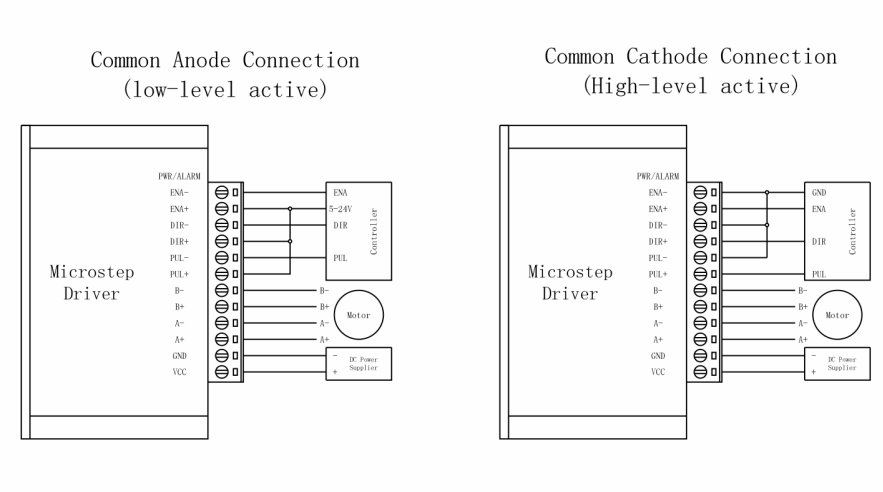

وصلات محرك القيادة

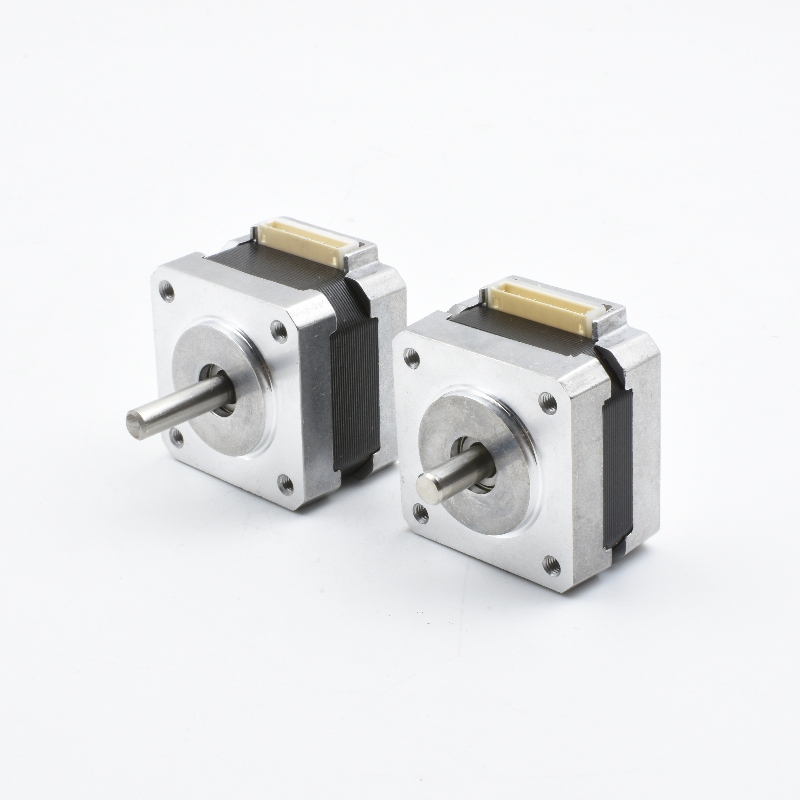

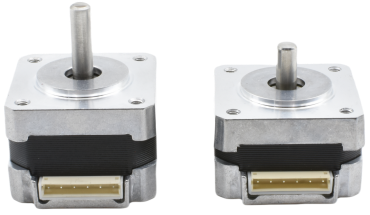

محرك خطوي مدمج عالي العزم | Nema14 | حجم صغير، أداء كبير

المزايا

١. حجم إطار ٣٥ مم، مدمج لكنه قوي

٢. عزم التثبيت يصل إلى ٠٫٤٥ نيوتن·متر، وزاوية الخطوة ١٫٨°

٣. نسبة عزم إلى الحجم عالية، مناسب لتطبيقات تتطلب عزمًا كبيرًا في مساحات محدودة

٤. ضوضاء مسموعة منخفضة ودوران سلس عند السرعات المنخفضة

الوصف

يتميّز محرك Nema14 الخطوي بإطار مربّع بحجم ٣٥ مم ويُولِّد عزم تثبيت يصل إلى ٠٫٤٥ نيوتن·متر، ما يجعله أحد أقوى الخيارات ضمن فئة المحركات الصغيرة الحجم. ويضمن التصميم الهجين ثنائي الطور تحكّمًا دقيقًا في الخطوات وتشغيلًا موثوقًا. كما يُلف جزء الستاتور من المحرك بأسلاك نحاسية عالية الجودة لتحسين الأداء الحراري. وزاوية الخطوة هي ١٫٨° بدقة ±٥٪. ونقدّم خيارات إضافية للمحركات تشمل الإصدارات المقاومة لدرجات الحرارة المرتفعة، والإصدارات ذات درجة حماية IP40، والمحاور المخصصة. كما يمكن تركيب هذا المحرك مع علب تروس كوكبية لزيادة عزم الخرج.

طائفة واسعة من تكوينات Nema14:

حجم الإطار ٣٥ مم، زاوية الخطوة ١٫٨°، عزم التثبيت ٠٫١٥–٠٫٤٥ نيوتن·متر، التيار المقنن ٠٫٦–١٫٥ أمبير، خيارات متعددة لقطر العمود.

التطبيقات

- طابعات ثلاثية الأبعاد مكتبية

- ماكينات نقش الليزر باستخدام التحكم العددي بالحاسوب (CNC)

- أجهزة توزيع الأدوية الآلية

- آلات البيع الذكية

- آلات عد العملات

- معدات إضاءة المسارح

مزايا محرك الخطوات من نوع Nema14

١. كثافة عزم عالية: عزم قدره ٠٫٤٥ نيوتن·متر في حزمة بقطر ٣٥ مم.

٢. تشغيل هادئ: مناسب جدًّا للبيئات المكتبية والطبية.

٣. الاستقرار الحراري: تصميم متقدم لللف يقلل من ارتفاع درجة الحرارة.

٤. سهولة التكامل: ثقوب تثبيت قياسية وخيارات متعددة للمحور.
