DC 遊星ギアモーター 直流プラネタリーギアモーター																7.5 Nm		15 Watts
RS545 マイクロブラシ付きDCモーターとプラネットギアボックス																組み合わせ用に
																ホールセンサーエンコーダー
																磁気エンコーダーに対応可能
TJX36RGbシリーズ

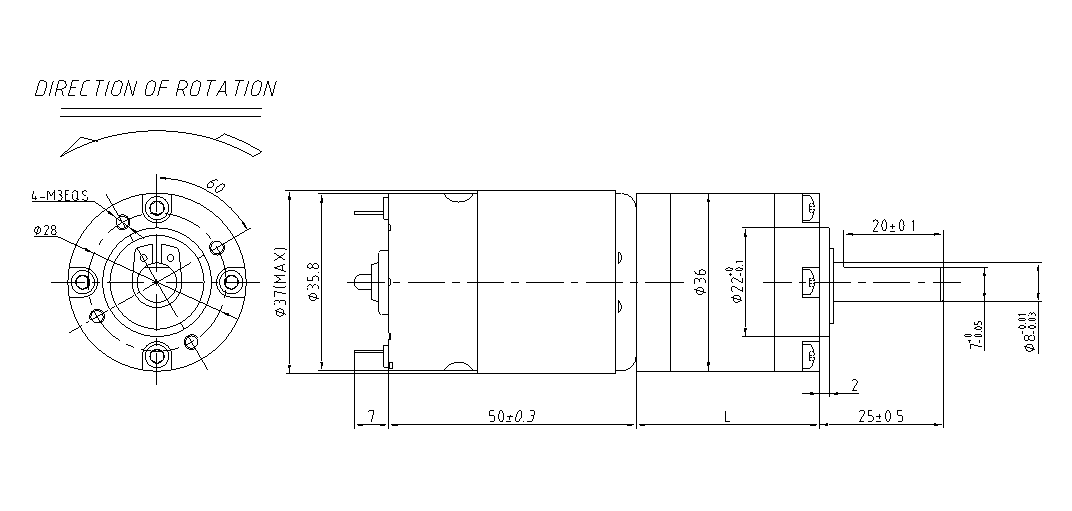

寸法図 外形寸法図 （mm）

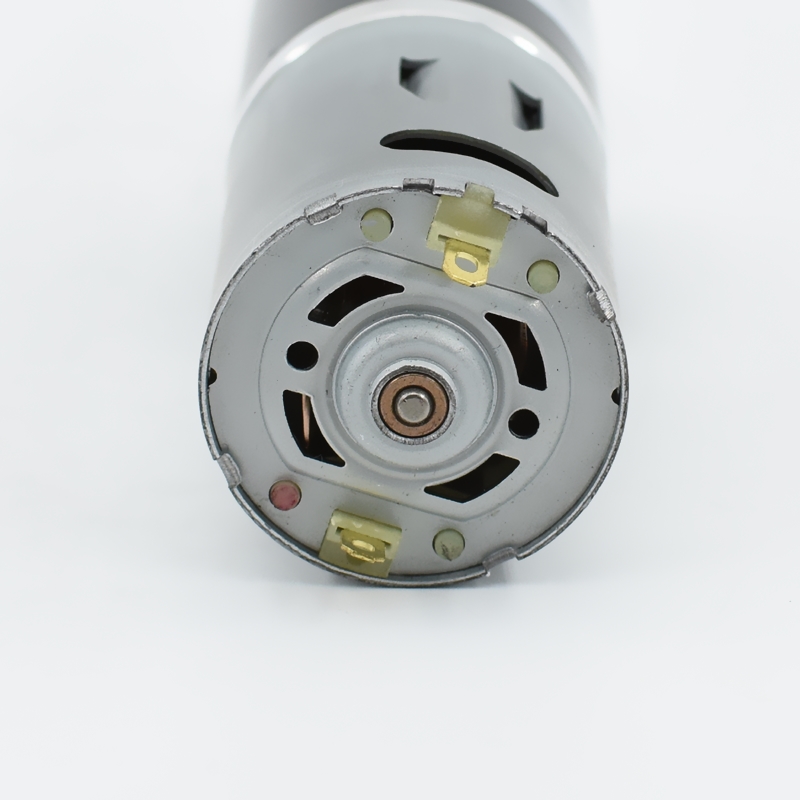

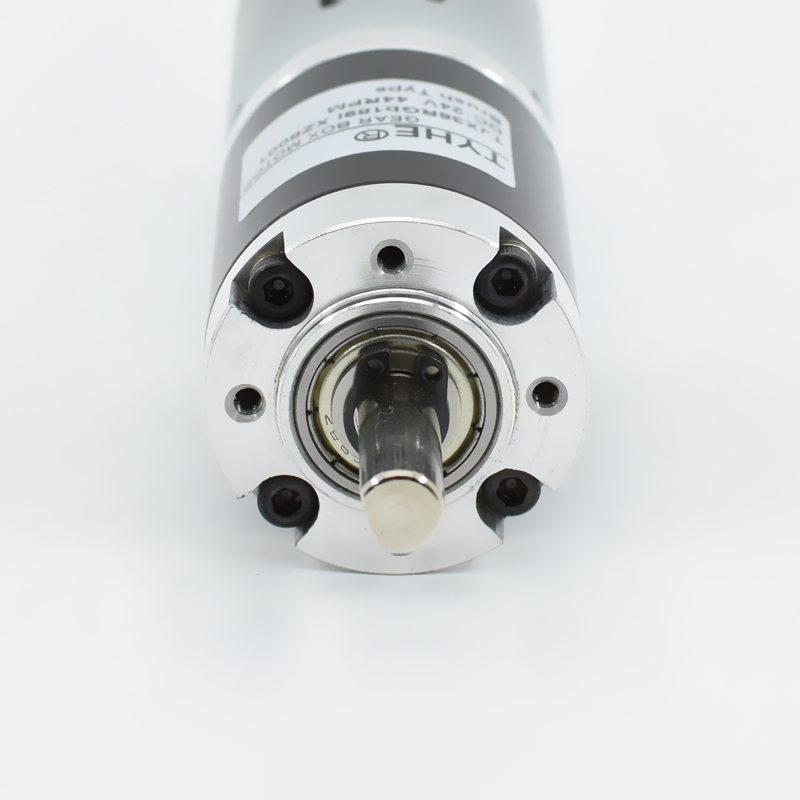

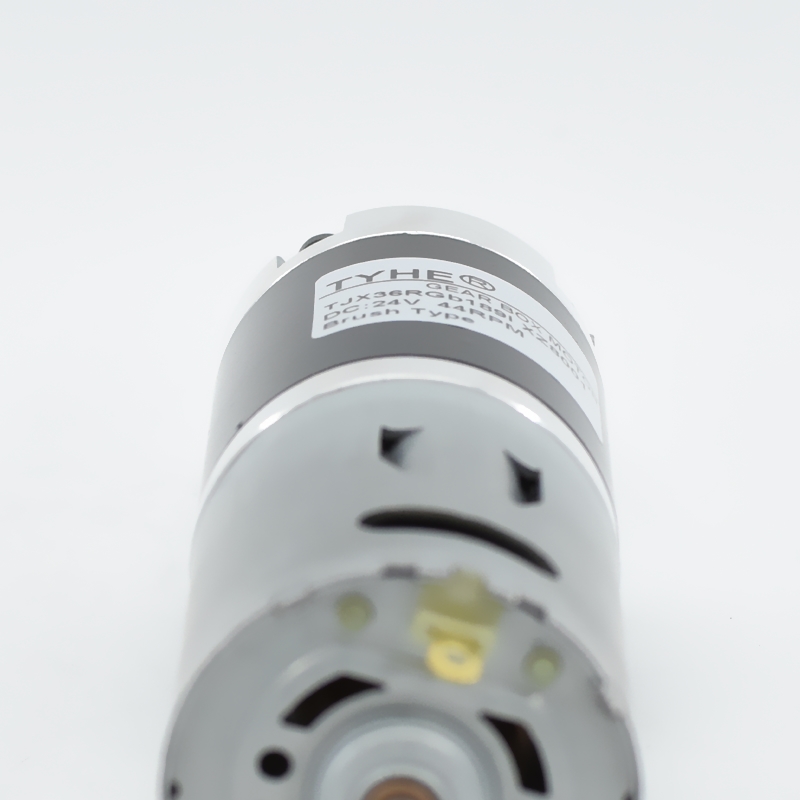

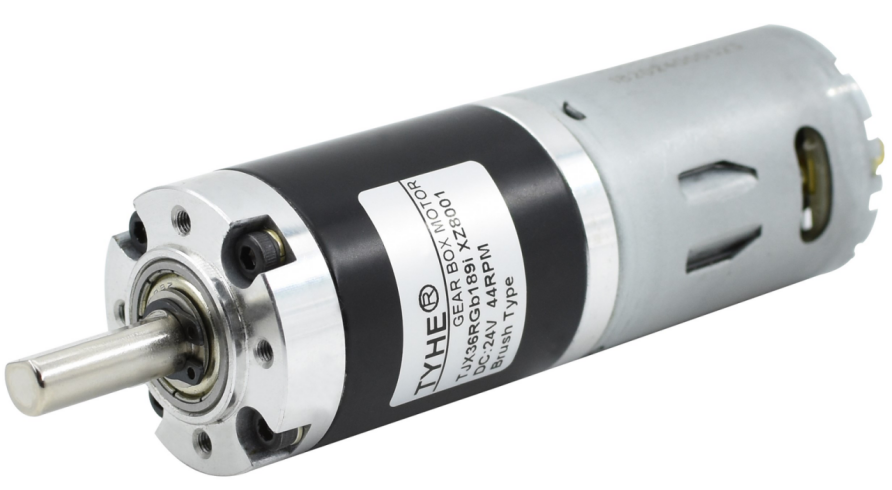

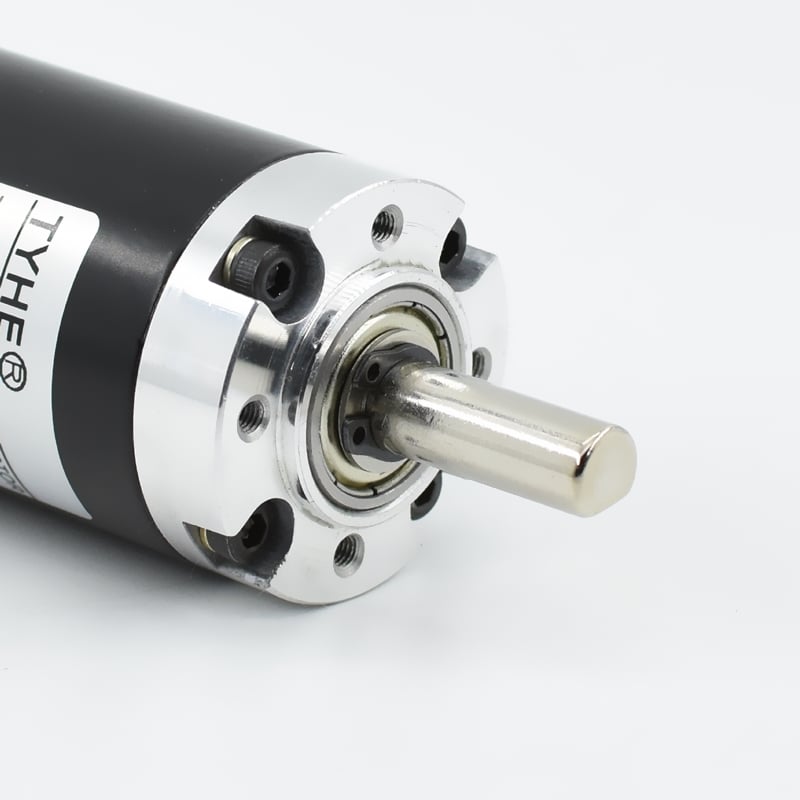

モータの画像 モーターの実物写真
モータ特性 モーター特性
ハウジング材料 取り付け面の材質															亜鉛合金 ジン合金
ギアチェーン材質 ギアの材質															鋼および粉末冶金 粉末冶金、鋼製歯車
バックラッシュ ギアのバックラッシュ															≤2°
出力軸のベアリング 出力軸ベアリング															ボールベアリング ボールベアリング
推奨最大入力回転数 建議最大入力回転数															≤10000RPM
径方向力 径方向力															≤8kgf
軸方向力 軸向力															≤3kgf
シャフト上の最大押込み力 主軸が最大で耐えられる押込み力															≤15kgf
径方向クリアランス 径向间隙															≤0.1mm
軸方向クリアランス 軸向间隙															≤0.4mm
動作温度範囲 使用温度範囲															-20℃-120℃
コムテータ 換向構造															ブラシ
回転方向 回転方向															ワット / ccw
騒音 ノイズ															≤60dB
DCモーター技術データ 直流モーターのパラメータ
25-30での値 ℃ 室温での測定値
モデル 型号	定格電圧 （V ） 定格電圧	空負荷 空転パラメータ		率定 定格パラメータ					ストール 閉鎖トルクパラメータ		*Tips: 左側のデータシートは限定されています。より詳細なパラメータ情報については、スタッフまでご相談ください。 注意：左側のデータ表のパラメータは限られています。より多くのパラメータ情報を取得するには、カスタマーサービスにご連絡ください。
		速度 回転数	現在の 電流	速度 回転数	現在の 電流	扭力 トルク	出力 出力	効率 効率	扭力 トルク	現在の 電流
		rpm<br>	mA	rpm<br>	A	mN・m	W	%	mN・m	A
RS545	12	8300	393	6640	1.52	16.80	11.68	63.92	50.40	11.20
RS545	24	6000	160	4800	0.58	17.50	8.80	63.01	52.50	4.10
ギアボックス付きモーター技術データ 減速モータパラメータ
ギアボックスデータ 減速機パラメータ
ギア比 減速比 n : 1			3.7	5.2	13.7	19.2	26.9	51	71	100	139	189	264	369	512	721	977	1367	1911	2672	3639
ギア段数 減速段数			1	1	2	2	2	3	3	3	3	4	4	4	4	4	5	5	5	5	5
ギアボックスの長さ ギアボックスの長さ （mm）			28.2	28.2	37	37	37	45.8	45.8	45.8	45.8	54.7	54.7	54.7	54.7	54.7	64	64	64	64	64
効率 効率 (%)			0.85	0.85	0.72	0.72	0.72	0.61	0.61	0.61	0.61	0.52	0.52	0.52	0.52	0.52	0.44	0.44	0.44	0.44	0.44
RS545-12V-8300R
負荷なしの速度 空転速度 （rpm）			2243.2	1596.2	605.8	432.3	308.6	162.7	116.9	83.0	59.7	43.9	31.4	22.5	16.2	11.5	8.5	6.1	4.3	3.1	2.3
定格速度 定格回転数 （rpm）			1794.6	1276.9	484.7	345.8	246.8	130.2	93.5	66.4	47.8	35.1	25.2	18.0	13.0	9.2	6.8	4.9	3.5	2.5	1.8
定数トルク 定格トルク (N・m)			0.053	0.074	0.166	0.233	0.327	0.526	0.733	1.032	1.434	1.657	2.315	3.236	4.490	6.323	7.283	7.500	7.500	7.500	7.500
定数トルク 定格トルク (KG.CM)			0.52	0.73	1.63	2.28	3.20	5.16	7.18	10.11	14.05	16.24	22.69	31.71	44.00	61.96	71.37	73.50	73.50	73.50	73.50
定数トルク 定格トルク (LB.IN)			0.60	0.84	1.88	2.63	3.69	5.94	8.27	11.65	16.19	18.71	26.14	36.54	50.70	71.39	82.23	84.68	84.68	84.68	84.68
RS545-24V-6000R
負荷なしの速度 空転速度 （rpm）			1621.6	1153.8	438.0	312.5	223.0	117.6	84.5	60.0	43.2	31.7	22.7	16.3	11.7	8.3	6.1	4.4	3.1	2.2	1.6
定格速度 定格回転数 （rpm）			1297.3	923.1	350.4	250.0	178.4	94.1	67.6	48.0	34.5	25.4	18.2	13.0	9.4	6.7	4.9	3.5	2.5	1.8	1.3
定数トルク 定格トルク (N・m)			0.055	0.077	0.173	0.243	0.340	0.548	0.763	1.075	1.494	1.727	2.412	3.371	4.677	6.586	7.500	7.500	7.500	7.500	7.500
定数トルク 定格トルク (KG.CM)			0.54	0.76	1.70	2.38	3.33	5.37	7.48	10.53	14.64	16.92	23.63	33.03	45.84	64.55	73.50	73.50	73.50	73.50	73.50
定数トルク 定格トルク (LB.IN)			0.62	0.87	1.96	2.74	3.84	6.19	8.62	12.13	16.87	19.49	27.23	38.06	52.81	74.37	84.68	84.68	84.68	84.68	84.68

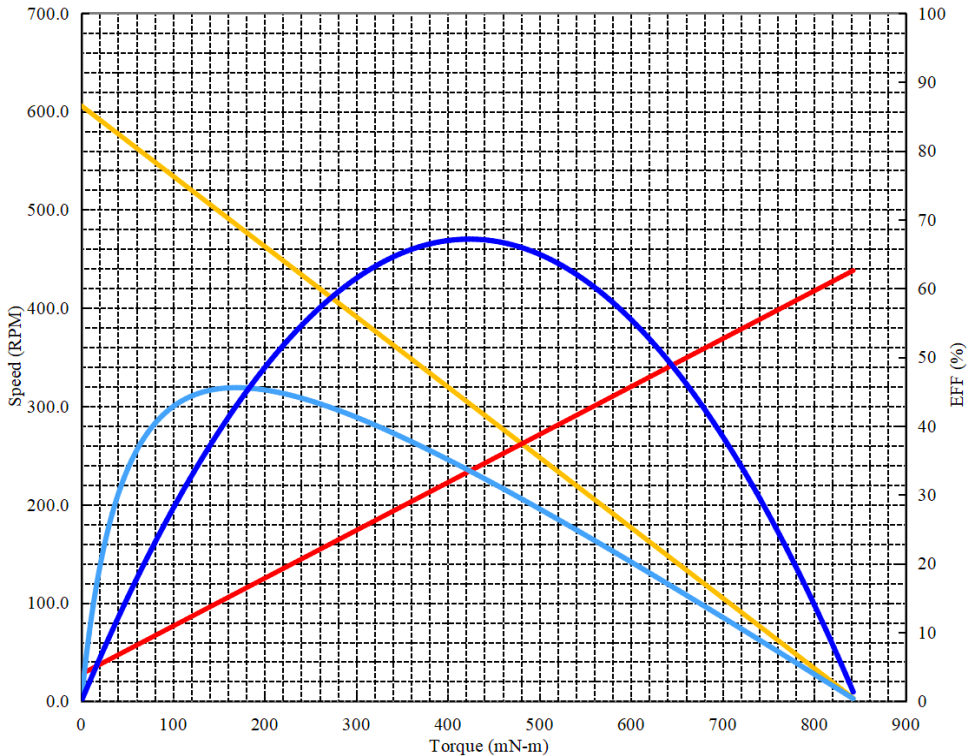

ギアモーターカーブケース 減速モーター曲線例
プロジェクト 工程名 :			DCギアモーター			日付 日付 :			2025/3/26			性能 (周囲温度25-30℃の場合) ℃)
モーター速度 回転数 :			8300RPM		フルスケール 量程 :				100%		効率	温度上昇と過負荷損傷を防ぐために迅速にテストします。
ギアチェーン 級数 :			2						20.0		ワット	常電圧 定圧負荷 :					12		ボルツ
ギア比 減速比 :			13.7						10.0		アンペア	方向性 方向 :					時計回り／反時計回り
												空転時 空転パラメータ
															速度 回転数 :			605.8		Rpm<br>
															現在の 電流 :			0.39		アムペア
												最大瞬時パラメータ 最大瞬時パラメータ
															扭力 トルク :			829.58		mN-m
															現在の 電流 :			6.29		アムペア
												最大効率時 最高効率点パラメータ
															効率 効率 :			45.6		%
															扭力 トルク :			169.4		mN-m
															速度 回転数 :			484.6		Rpm<br>
															現在の 電流 :			1.57		アムペア
															出力 出力電力 :			8.59		ワット
												最大出力時 最大パワー出力パラメータ
															出力 出力電力 :			13.430		ワット
															扭力 トルク :			423.4		mN-m
															速度 回転数 :			302.9		Rpm<br>
															現在の 電流 :			3.34		アムペア
生産コンビネーション その他のアクセサリー
アクセサリー 名称					圧力は 電圧			解像度 解像度					チャンネル数						備考
磁気エンコーダー 磁性エンコーダー					5V-24V			12ppr					A&B

高速36mm プラネタリギアボックス | TJX36RGb | 入力最大8000 rpm

特長

1. 36mm プラネタリギアボックス、RGb サフィックス（高速ベアリング付）

2. 最大入力回転数8,000 rpm、出力トルク最大20 Nm

3. 連続高速運転向けオイルミスト潤滑オプション

4. 振動制御用バランス調整済みプラネットキャリア

商品説明

TJX36RGbは、高回転数ブラシレスDCモーターなどの高速入力モーター向けに最適化されています。最大入力回転数は8,000 rpm、定格回転数における出力トルクは20 Nmです。減速比は3:1～50:1（シングルステージまたはダブルステージ）。バックラッシュは1°未満です。本ギアボックスには高速角接触ベアリングを採用し、発熱対策としてオイルミスト潤滑がオプションで選択可能です。

幅広いラインナップ:

直径36mm、最大入力回転数8,000 rpm、トルク20 Nm、減速比3～50:1。

用途

- 高速スピンドルドライブ

- 遠心分離機機構

- ターボチャージャーアクチュエータ

- 高速ソーティング装置

メリット

1. 高入力速度：8,000 rpm対応。

2. 熱管理：オイルミストまたは高温グリース。

3. 低振動：バランス調整済み部品。
