TJW58FM

מנוע הילוכים DC Worm מנוע ישר עם גלגל תולעת ותלתן																2.5 ניוטון-מטר		10 ואט
RS395 מנוע DC מיקרו עם תיבת גיר ספירלית																למשתמש בקombinציה עם
																Ancodeר עם חיישן הול
																תומך בהצמדת אנקדר מגנטי
סדרה TJW58FM
שרטוט מימדי תמונה של המימדים החיצוניים (מ"מ)

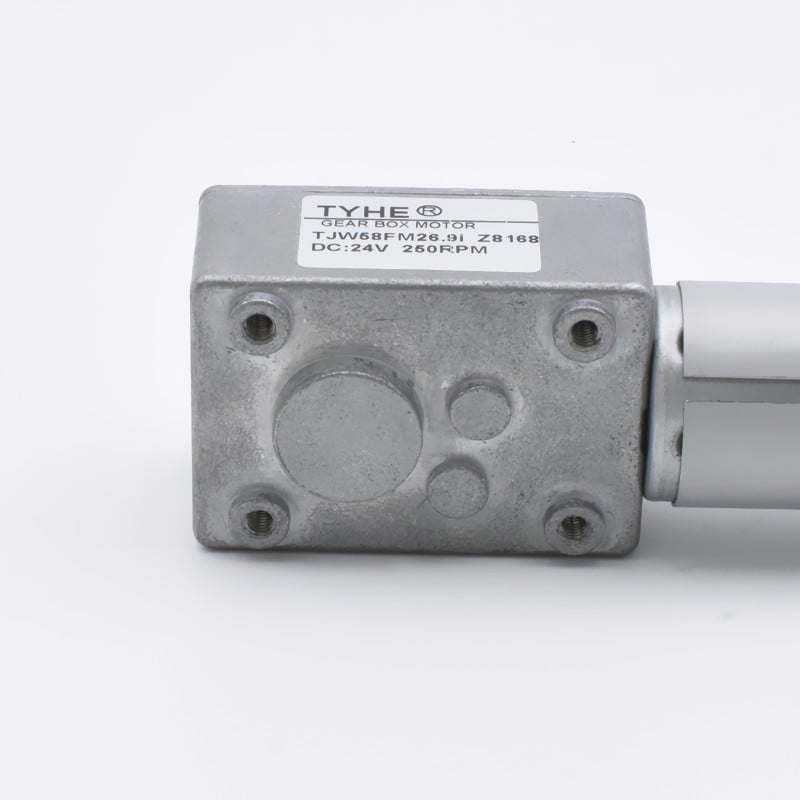

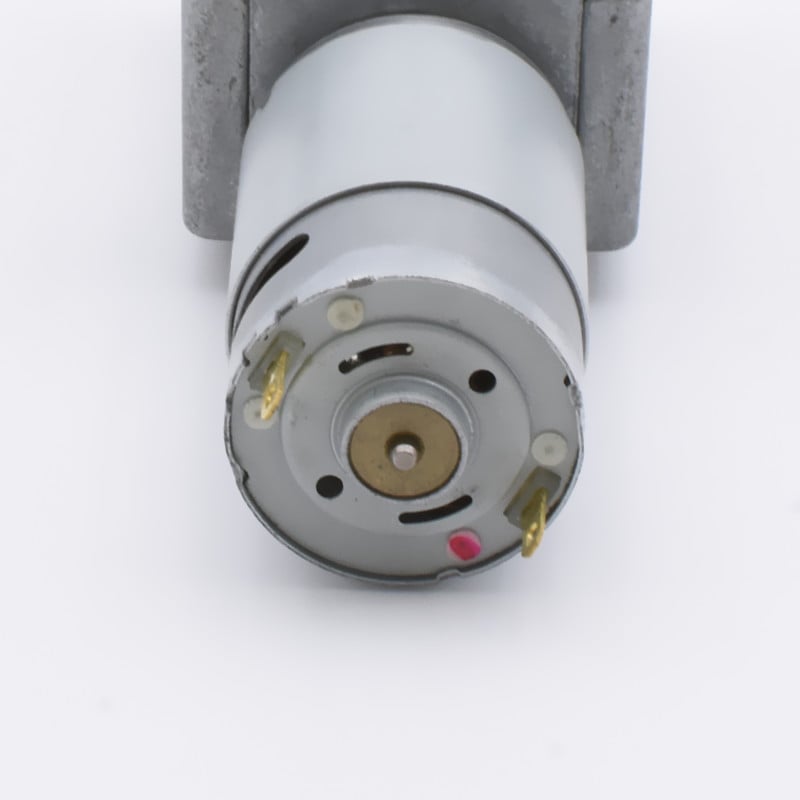

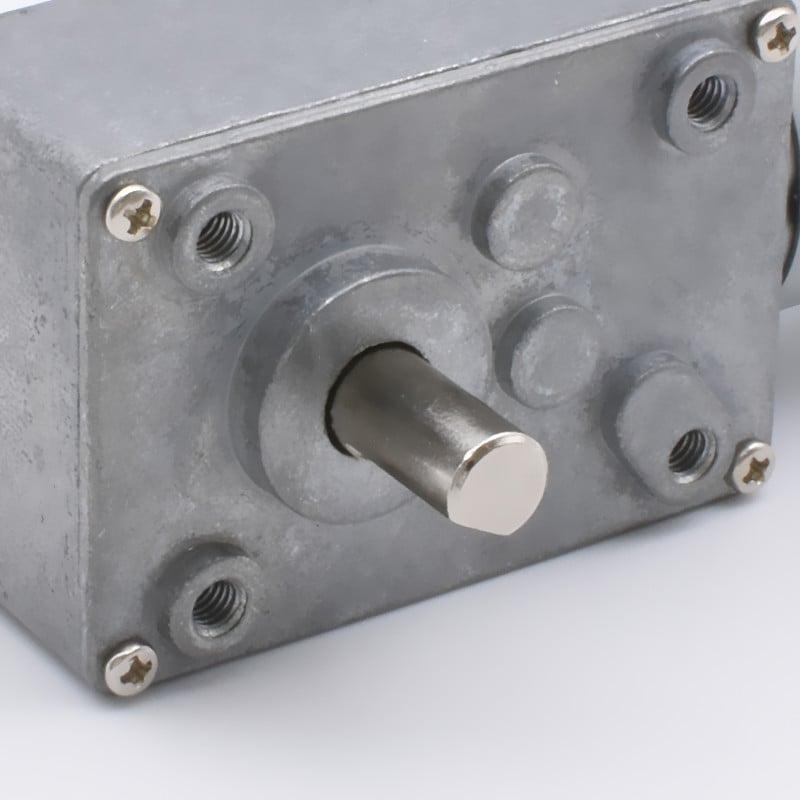

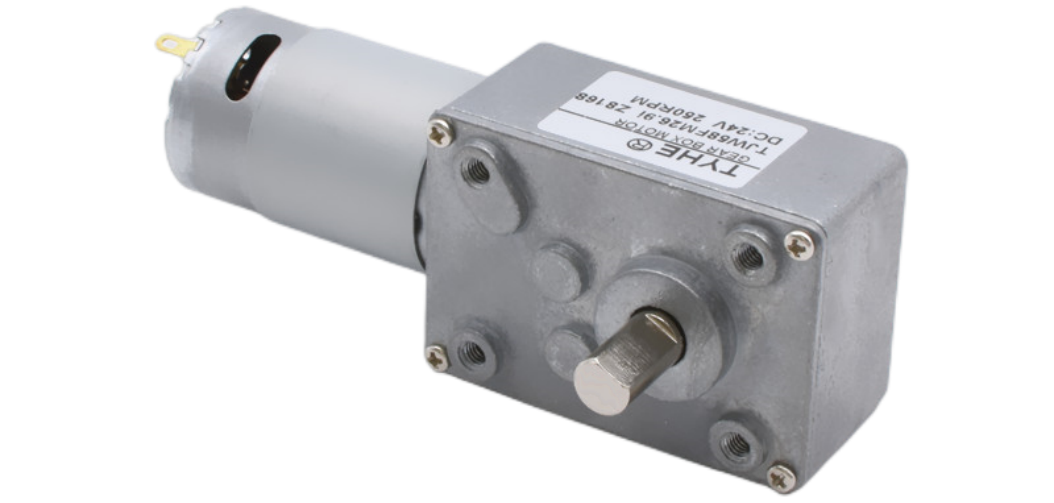

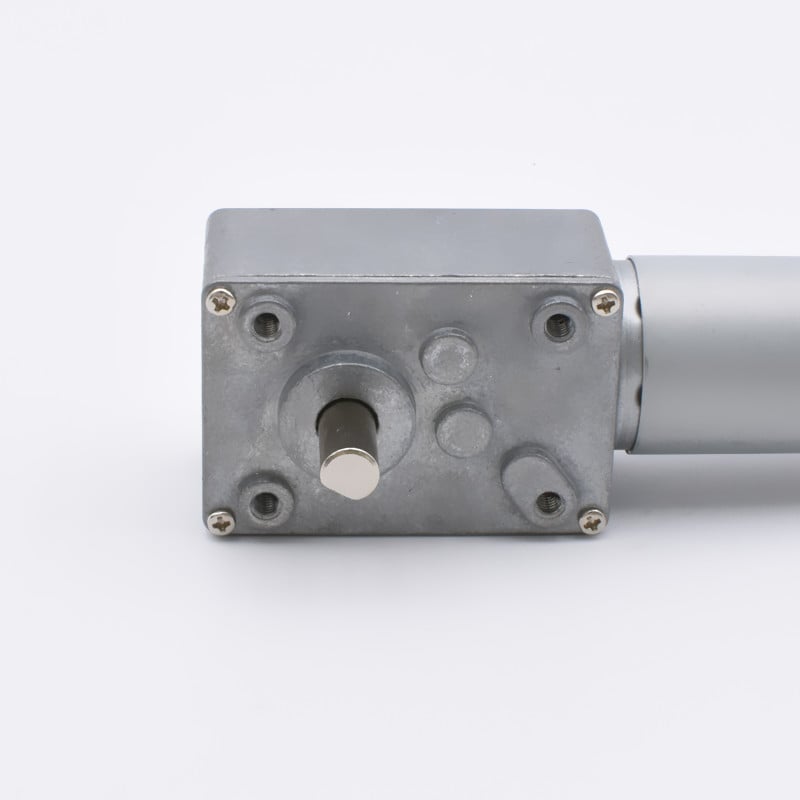

תמונה של המנוע תמונה של המנוע הפיזי
מאפייני מנוע מאפייני מנוע
חומרי דיור חומר פני ההתקנה															סגסוגת אבץ אלוית זינק
חומר שרשרת הילודים חומר גלגלים															מתכת אבקה מטל порошковый
השתקפות אחורה פערת גלגלים															≤2°
מכלולים על ציר הפלט מכלולים בציר הפלט															מכלול כדורי מכלול כדורים
מהירות קלט מרבית מומלצת מהירות קלט מרבית מומלצת															≤12000 RPM
כוח רדיאלי כוח רדיאלי															≤3kgf
כוח אקסילי כח אקסילי															≤5kgf
הכוח הלחץ המרבי על הציר הכוח המרבי שציר הראש יכול לשאת															≤15kgf
פער רדיאלי פער רדיאלי															≤0.1 מ"מ
פער אקסילי הפרש צירתי															≤0.3 מ"מ
טווח טמפרטורת הפעלה טווחוּת הַשְׁמָלָה															-20℃-120℃
Commutator מבנה החלפת															מוברש
כיוון סיבוב כיוון סיבוב															CW / CCW
רעש רעש															≤60dB
נתוני טכניים של מנוע DC פרמטרים של מנוע דיוור
ערכים ערכים ב-25-30 ℃ מדידת ערכים בטמפרטורת החדר
דגם דגם	מתח מדורג （V ） מתח מוסמך	בלי עומס פרמטרים ללא עומס		מדורגת פרמטרים מוסמכים					עצירה פרמטרים בתנאי חסימה		*טיפים: טבלת הנתונים בצד השמאלי מוגבלת, אנא פנה לעובדים שלנו לקבלת מידע נוסף על פרמטרים. הערה: טבלת הנתונים בצד שמאל כוללת מספר פרמטרים מוגבלים, יש להתייחס אל המומחים שלנו לקבלת מידע נוסף.
		מהירות מהירות סיבוב	נוכחי זרם	מהירות מהירות סיבוב	נוכחי זרם	トルק מומנט	פלט istung יציאה	EFF יעילות	トルק מומנט	נוכחי זרם
		סל"ד	mA	סל"ד	א	mN.m	ו	%	mN.m	א
RS395	12	7500	160	6000	0.62	7.30	4.59	62.15	21.90	4.50
RS395	24	5000	48	4000	0.20	7.10	2.97	62.90	21.30	1.50
נתוני טכניים של מנוע עם תיבה פרמטרי מנוע ירידה
נתוני תיבת הילוכים פרמטרי תיבת ירידה
יחס הילוך יחס ירידה n : 1			27	50	79	93	122	167	213	263	311	407	556	710
מספר שלבי הילוך מספר רמות ירידה			3	3	3	3	3	3	3	4	4	4	4	4
גודל תיבת הילוכים גודל תיבת הילוכים (מ"מ)			58*40	58*40	58*40	58*40	58*40	58*40	58*40	58*40	58*40	58*40	58*40	58*40
יעילות יעילות (%)			0.61	0.61	0.61	0.61	0.61	0.61	0.61	0.52	0.52	0.52	0.52	0.52
RS395-12V-7500R
מהירות ריקה מהירות מהירות ללא עומס (המתק)			277.8	150.0	94.9	80.6	61.5	44.9	35.2	28.5	24.1	18.4	13.5	10.6
מהירות מדורגת מהירות מזומנת (המתק)			222.2	120.0	75.9	64.5	49.2	35.9	28.2	22.8	19.3	14.7	10.8	8.5
מומנט מדורג מומנט מזומן (N.m)			0.121	0.224	0.354	0.417	0.547	0.749	0.955	1.002	1.185	1.551	2.119	2.500
מומנט מדורג מומנט מזומן (ק"ג.ס"מ)			1.19	2.20	3.47	4.09	5.36	7.34	9.36	9.82	11.61	15.20	20.76	24.50
מומנט מדורג מומנט מזומן (פאונד.אינץ')			1.37	2.53	4.00	4.71	6.18	8.45	10.78	11.32	13.38	17.51	23.92	28.23
RS395-24V-5000R
מהירות ריקה מהירות מהירות ללא עומס (המתק)			185.2	100.0	63.3	53.8	41.0	29.9	23.5	19.0	16.1	12.3	9.0	7.0
מהירות מדורגת מהירות מזומנת (המתק)			148.1	80.0	50.6	43.0	32.8	24.0	18.8	15.2	12.9	9.8	7.2	5.6
מומנט מדורג מומנט מזומן (N.m)			0.118	0.218	0.344	0.406	0.532	0.728	0.929	0.975	1.153	1.508	2.061	2.500
מומנט מדורג מומנט מזומן (ק"ג.ס"מ)			1.15	2.14	3.38	3.97	5.21	7.14	9.10	9.55	11.30	14.78	20.19	24.50
מומנט מדורג מומנט מזומן (פאונד.אינץ')			1.33	2.46	3.89	4.58	6.01	8.22	10.49	11.01	13.01	17.03	23.27	28.23

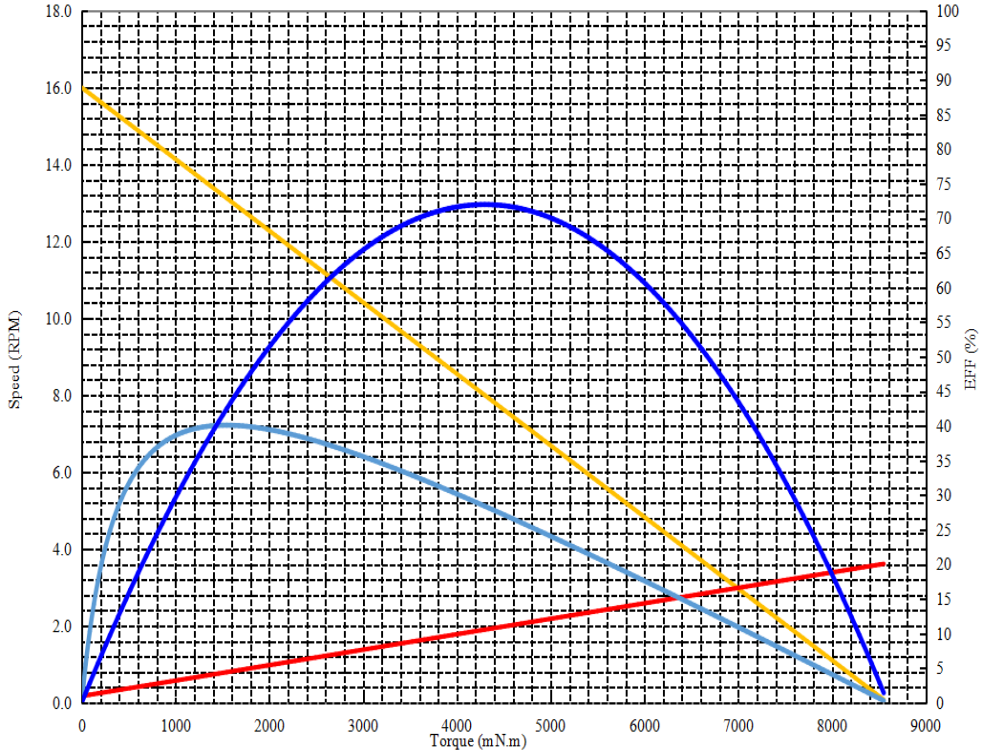

מקרה עקומה של מנוע גיר דוגמה לעקום של מנוע ירידה
פרויקט שם הפרויקט :			מנוע גיר DC			תאריך תאריך :			2025/3/26			ביצועệu năng (בטמפרטורה סביבתית של 25-30 ℃)
מהירות מנוע מהירות סיבוב :			5000DPM		קנה מידה מלא טווח מידה :				100%		EFF	בדיקת מהירה כדי למנוע עלייה בטמפרטורה ונזק עלוב.
שרשרת גיר מספר רמות :			4						5.0		וואט	מתח קבוע העלאה במתח קבוע :					24		וולט
יחס הילוך יחס ירידה :			311						5.0		אמפ.	כיוון כיוון :					לְמַיִן/נְגַד לְמַיִן
												בלי עומס פרמטרים ללא עומס
															מהירות מהירות סיבוב :			16.0		סל"ד
															נוכחי זרם :			0.05		אמפרים
												פרמטרים מידיים מרביים הפרמטרים המידיים הגדולים ביותר
															トルק トルק :			8443.75		mN-m
															נוכחי זרם :			1.01		אמפרים
												ביעילות מרבית פרמטרים של נקודת היעילות המרבית
															יעילות יעילות :			40.1		%
															トルק トルק :			1539.3		mN-m
															מהירות מהירות סיבוב :			13.1		סל"ד
															נוכחי זרם :			0.22		אמפרים
															פלט הספק הפלט :			2.12		וואט
												בהספק הפלט המרבי פרמטרים של תחנת הפלט בהספק מרבי
															פלט הספק הפלט :			3.599		וואט
															トルק トルק :			4296.5		mN-m
															מהירות מהירות סיבוב :			8.0		סל"ד
															נוכחי זרם :			0.53		אמפרים
צירוף ייצור אקססوارי נוספים
אביזרים שם					מתח מתח			רזולוציה דقة					מספר תעלות						הערה
מגניט מיקוד מגניט קידוח					5V-24V			12ppr					A&B

מנוע גיר תולעת בעל מומנט גבוה | TJW58FM | פלט משופר למשימות בעלות עומס כבד

תכונות

1. מרחק מרכזים של 58 מ"מ, מבנה פנימי מחוזק להגדלת קיבולת המומנט

2. טווח מומנט פלט: 3–5 ניוטון-מטר, יחס הורדה מ-7.5:1 עד 100:1

3. מערכת גלגלות משופרת לשיפור היכולת לתמוך במשאיות רדיאליות

4. זמין עם מנוע ישר עם מגנט קבוע או מנוע ישר חסר فرشות

תיאור

TJW58FM הוא גרסה משופרת של סדרת מנועי הגיר התולעת בקוטר 58 מ"מ, וכולל גלגלות פנימיות מחוזקות וציר פלט מחוזק להגבהת קיבולת המומנט. מומנט הפלט נע בין 3 ל-5 ניוטון-מטר, מה שהופך אותו מתאים ליישומים דרמטיים יותר מאשר המודל הסטנדרטי TJW58FG. קבוצת גירי התולעת כוללת תולעים מוגנות במערכת גריסה מדויקת וגלגלות תולעת מברונזה בצפיפות גבוהה, כדי לשפר את היעילות ואת משך החיים הפעיל. יחס הורדה בין 7.5:1 ל-100:1 נמצא בדיספוזיציה. תכונת הנעילה האוטומטית פעילה ביחסים ≥30:1. אנו מספקים מנועים אופציונליים כגון מנועי ישר בעלי עוצמה גבוהה, מנועי ישר חסרי פرشות ללא חיישנים,

טווח רחב של תצורות:

מרחק מרכזי 58 מ"מ, יחס הורדה 7.5–100:1, מומנט פלט 3–5 ניוטון-מטר, הספק קלט עד 25 וואט, Lager פלט מחוזק.

יישומים

- כיסאות גלגלים חשמליים וס쿠וטרים לניעות

- דלתות אוטומטיות עבירות (תעשייתיות)

- נעות להנעת חגורה

- מנגנוני הרמה לציוד תעשייתי

- מכונות אוטומטיות להחלפת צמיגים

- מכונות משיכה בנקאיות (ATM)

היתרונות של מנוע תיבת הילוכים עם תולעת TJW58FM

1. קיבולת מומנט גבוהה יותר: עד 5 ניוטון-מטר באותו מבנה של 58 מ"מ.

2. Lager מחוזקים: עומדים במטענים רדיאליים ואקסיאליים גבוהים יותר.

3. חיים ארוכים יותר: חומרים איכותיים לנגד החשיפה לשחיקה.

4. אפשרות הגנה תרמית: מונעת חימום יתר בתנאי עבודה רציפים.
