| סדרה TJZ37R3650BL | |||||||||||||||||||||

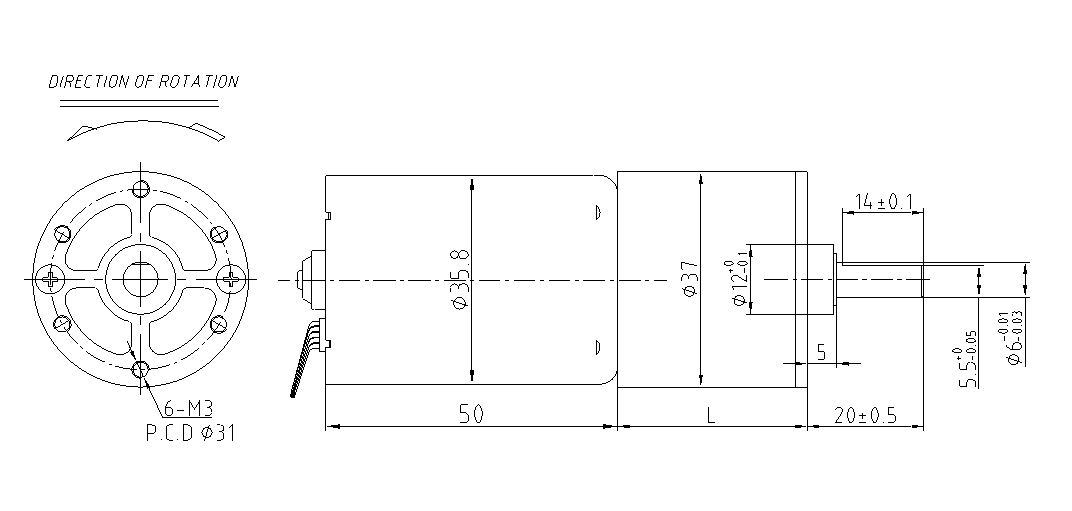

| שרטוט מימדי תמונה של המימדים החיצוניים (מ"מ) | |||||||||||||||||||||
 | |||||||||||||||||||||

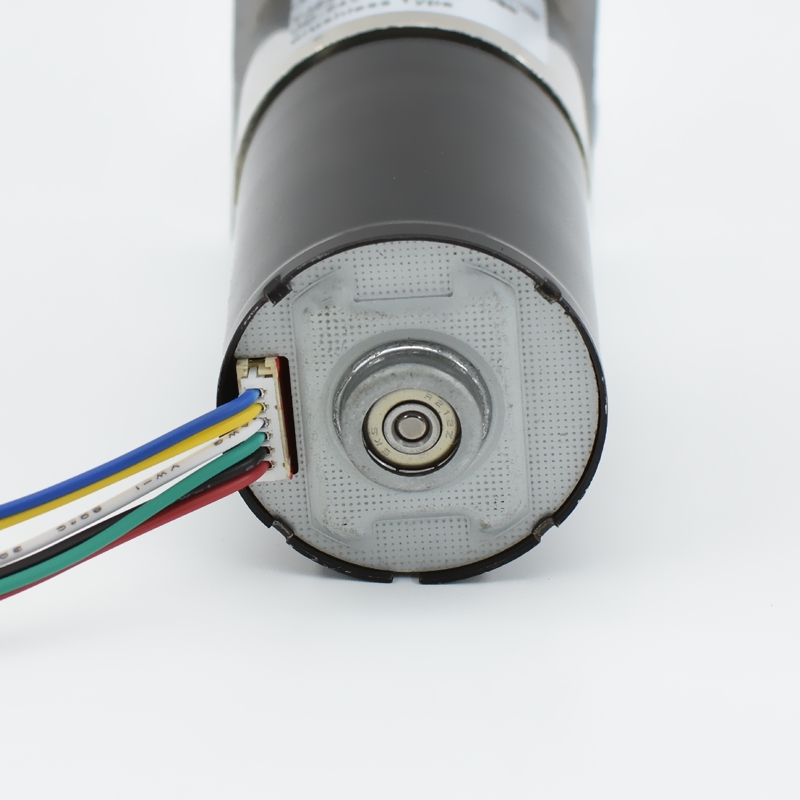

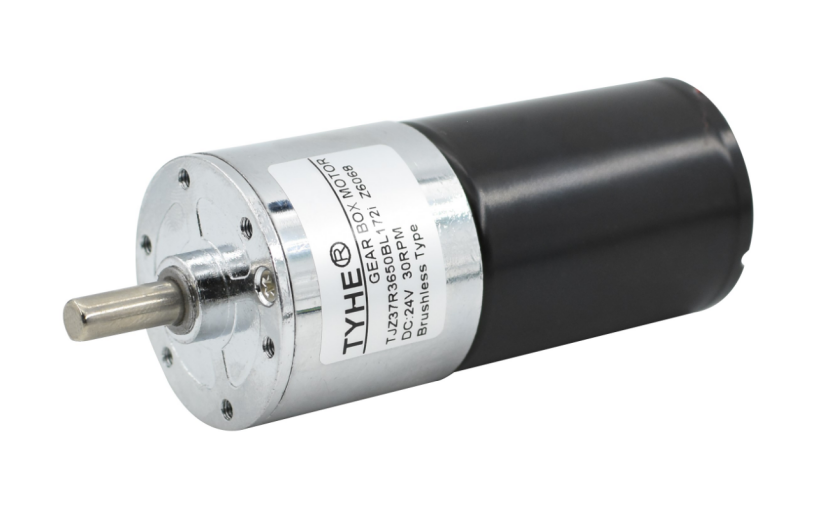

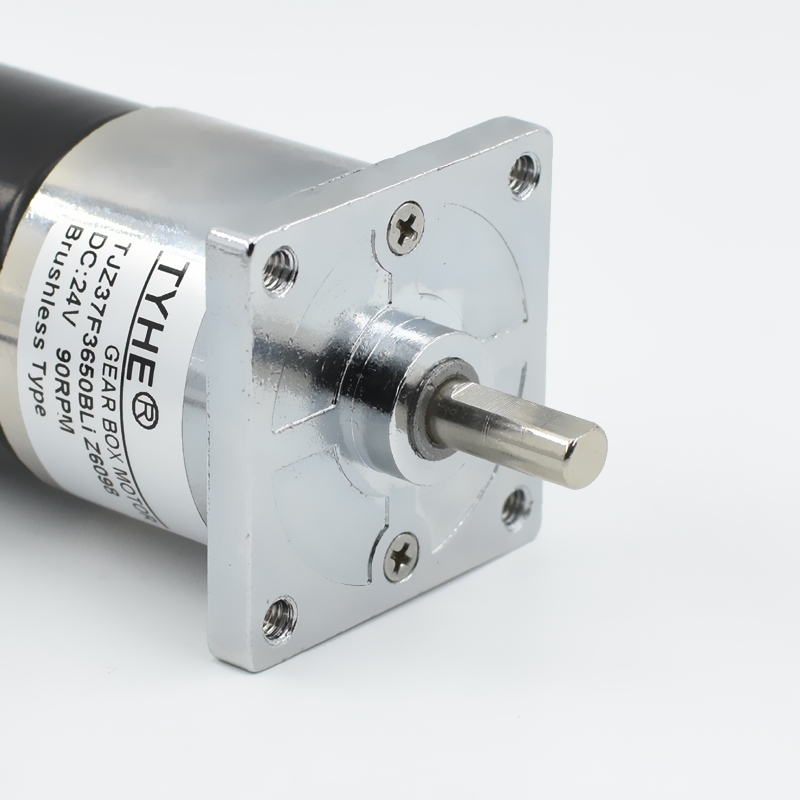

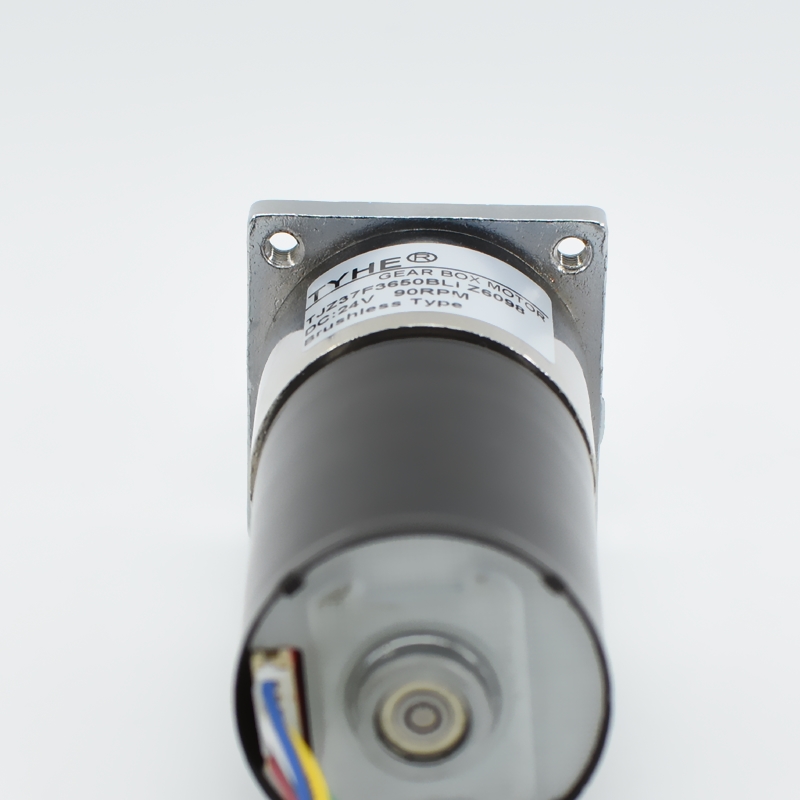

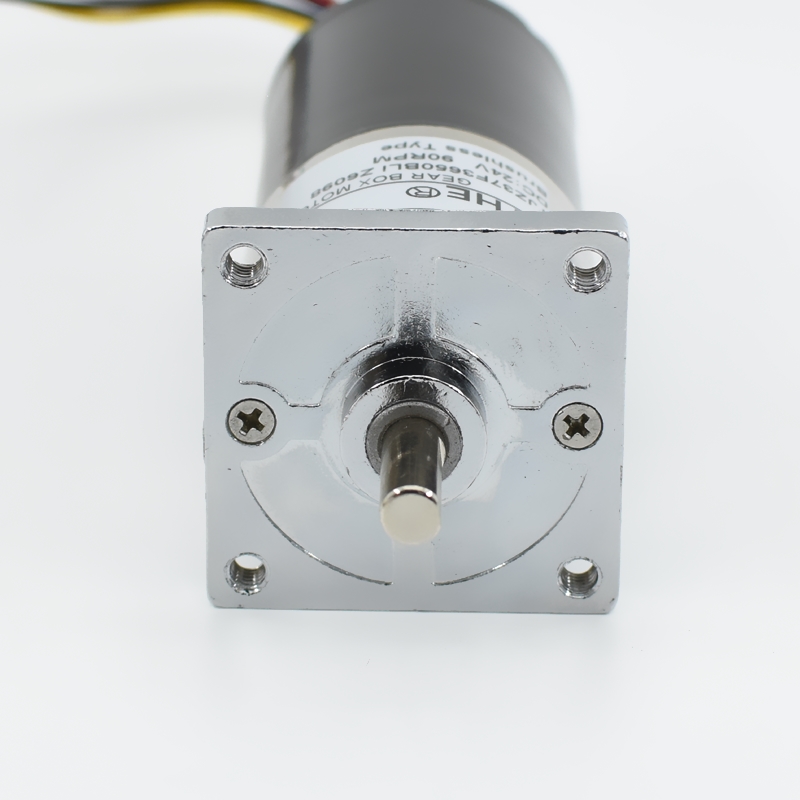

| תמונה של המנוע תמונה של המנוע הפיזי | |||||||||||||||||||||
 | |||||||||||||||||||||
| מאפייני מנוע מאפייני מנוע | |||||||||||||||||||||
| חומרי דיור חומר פני ההתקנה | סגסוגת אבץ אלוית זינק | ||||||||||||||||||||
| חומר שרשרת הילודים חומר גלגלים | מתכת פולימר & פלדה מתכת פולימר ושיניים של פלדה | ||||||||||||||||||||
| השתקפות אחורה פערת גלגלים | ≤2° | ||||||||||||||||||||
| מכלולים על ציר הפלט מכלולים בציר הפלט | מפרק שמן מפרק עם שמן מובנה | ||||||||||||||||||||
| מהירות קלט מרבית מומלצת מהירות קלט מרבית מומלצת | ≤7000DPM | ||||||||||||||||||||
| כוח רדיאלי כוח רדיאלי | ≤1kgf | ||||||||||||||||||||
| כוח אקסילי כח אקסילי | ≤0.7kgf | ||||||||||||||||||||
| הכוח הלחץ המרבי על הציר הכוח המרבי שציר הראש יכול לשאת | ≤10kgf | ||||||||||||||||||||
| פער רדיאלי פער רדיאלי | ≤0.1 מ"מ | ||||||||||||||||||||
| פער אקסילי הפרש צירתי | ≤0.3 מ"מ | ||||||||||||||||||||
| טווח טמפרטורת הפעלה טווחוּת הַשְׁמָלָה | -20℃-120℃ | ||||||||||||||||||||
| Commutator מבנה החלפת | בלי שיער | ||||||||||||||||||||
| כיוון סיבוב כיוון סיבוב | CW / CCW | ||||||||||||||||||||
| רעש רעש | ≤60dB | ||||||||||||||||||||
| נתוני טכניים של מנוע DC פרמטרים של מנוע דיוור | |||||||||||||||||||||
| ערכים ערכים ב-25-30 ℃ מדידת ערכים בטמפרטורת החדר | |||||||||||||||||||||
|
דגם דגם |
מתח מדורג （V ） מתח מוסמך |
בלי עומס פרמטרים ללא עומס |
מדורגת פרמטרים מוסמכים |
עצירה פרמטרים בתנאי חסימה |
*טיפים: טבלת הנתונים בצד השמאלי מוגבלת, אנא פנה לעובדים שלנו לקבלת מידע נוסף על פרמטרים. הערה: טבלת הנתונים בצד שמאל כוללת מספר פרמטרים מוגבלים, יש להתייחס אל המומחים שלנו לקבלת מידע נוסף. |
||||||||||||||||
|
מהירות מהירות סיבוב |
הווה זרם |
מהירות מהירות סיבוב |
הווה זרם |
トルק מומנט |
פלט istung יציאה |
EFF יעילות |
トルק מומנט |
הווה זרם |
|||||||||||||
| סל"ד | mA | סל"ד | א | mN.m | ר | % | mN.m | א | |||||||||||||
| 3650BL | 12 | 5000 | 350 | 4000 | 1.07 | 20.80 | 8.71 | 68.06 | 62.40 | 6.50 | |||||||||||
| 3650BL | 24 | 5000 | 180 | 4000 | 0.56 | 21.60 | 9.05 | 67.12 | 64.80 | 3.50 | |||||||||||
| נתוני טכניים של מנוע עם תיבה פרמטרי מנוע ירידה | |||||||||||||||||||||
| נתוני תיבת הילוכים פרמטרי תיבת ירידה | |||||||||||||||||||||
|
יחס הילוך יחס ירידה n : 1 |
4.6 | 5.9 | 8.4 | 10.6 | 13.5 | 19.3 | 24.4 | 31.6 | 45 | 57 | 73.6 | 105 | 133 | 172 | 245 | 310 | 401 | ||||
|
מספר שלבי הילוך מספר רמות ירידה |
2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | ||||
|
אורך תיבת ההילוכים אורך תיבת הילוכים (מ"מ) |
25.5 | 25.5 | 25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | ||||
|
יעילות יעילות (%) |
0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | ||||
| 3650BL-12V-5000R | |||||||||||||||||||||
|
מהירות ריקה מהירות מהירות ללא עומס (המתק) |
1087.0 | 847.5 | 595.2 | 471.7 | 370.4 | 259.1 | 204.9 | 158.2 | 111.1 | 87.7 | 67.9 | 47.6 | 37.6 | 29.1 | 20.4 | 16.1 | 12.5 | ||||
|
מהירות מדורגת מהירות מזומנת (המתק) |
869.6 | 678.0 | 476.2 | 377.4 | 296.3 | 207.3 | 163.9 | 126.6 | 88.9 | 70.2 | 54.3 | 38.1 | 30.1 | 23.3 | 16.3 | 12.9 | 10.0 | ||||
|
מומנט מדורג מומנט מזומן (N.m) |
0.069 | 0.089 | 0.107 | 0.135 | 0.172 | 0.210 | 0.265 | 0.343 | 0.415 | 0.526 | 0.679 | 0.824 | 1.043 | 1.349 | 1.634 | 2.000 | 2.000 | ||||
|
מומנט מדורג מומנט מזומן (ק"ג.ס"מ) |
0.68 | 0.87 | 1.05 | 1.33 | 1.69 | 2.05 | 2.60 | 3.36 | 4.07 | 5.16 | 6.66 | 8.07 | 10.22 | 13.22 | 16.01 | 19.60 | 19.60 | ||||
|
מומנט מדורג מומנט מזומן (פאונד.אינץ') |
0.78 | 1.00 | 1.21 | 1.53 | 1.95 | 2.37 | 2.99 | 3.87 | 4.69 | 5.94 | 7.67 | 9.30 | 11.78 | 15.23 | 18.45 | 22.58 | 22.58 | ||||
| 3650BL-24V-5000R | |||||||||||||||||||||
|
מהירות ריקה מהירות מהירות ללא עומס (המתק) |
1087.0 | 847.5 | 595.2 | 471.7 | 370.4 | 259.1 | 204.9 | 158.2 | 111.1 | 87.7 | 67.9 | 47.6 | 37.6 | 29.1 | 20.4 | 16.1 | 12.5 | ||||
|
מהירות מדורגת מהירות מזומנת (המתק) |
869.6 | 678.0 | 476.2 | 377.4 | 296.3 | 207.3 | 163.9 | 126.6 | 88.9 | 70.2 | 54.3 | 38.1 | 30.1 | 23.3 | 16.3 | 12.9 | 10.0 | ||||
|
מומנט מדורג מומנט מזומן (N.m) |
0.072 | 0.092 | 0.111 | 0.141 | 0.179 | 0.218 | 0.275 | 0.356 | 0.431 | 0.546 | 0.705 | 0.855 | 1.083 | 1.401 | 1.696 | 2.000 | 2.000 | ||||
|
מומנט מדורג מומנט מזומן (ק"ג.ס"מ) |
0.70 | 0.90 | 1.09 | 1.38 | 1.75 | 2.13 | 2.70 | 3.49 | 4.23 | 5.35 | 6.91 | 8.38 | 10.62 | 13.73 | 16.63 | 19.60 | 19.60 | ||||
|
מומנט מדורג מומנט מזומן (פאונד.אינץ') |
0.81 | 1.04 | 1.26 | 1.59 | 2.02 | 2.46 | 3.11 | 4.02 | 4.87 | 6.17 | 7.96 | 9.66 | 12.23 | 15.82 | 19.15 | 22.58 | 22.58 | ||||

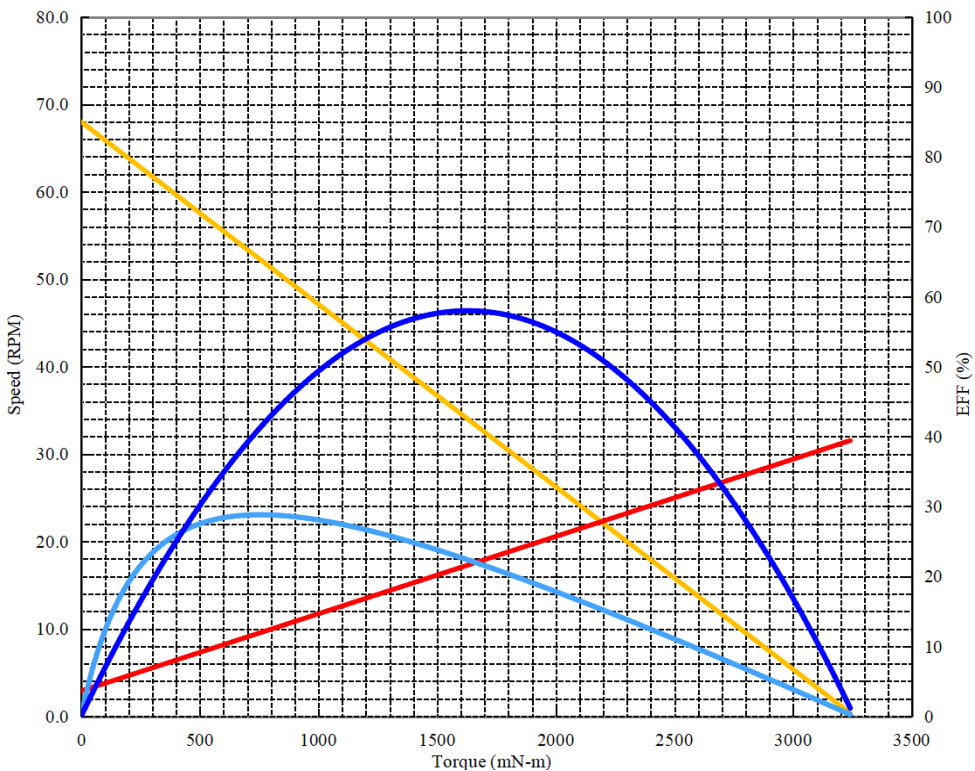

| מקרה עקומה של מנוע גיר דוגמה לעקום של מנוע ירידה | |||||||||||||||||||||
