প্রস্তুতকারক গিয়ার মোটর 60মিমি 6ভি 12 ভোল্ট 24ভি 50rpm 60rpm Rs775 35 ওয়াট 30w 20w 10nm 60kg.cm উচ্চ টর্ক ব্রাশ ডিসি গিয়ার মোটর
| ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর | 10 Nm | 40 ওয়াট | |||||||||||||||||||
| RS775 মাইক্রো ব্রাশডি ডিসি মোটর সঙ্গে স্পার গিয়ারবক্স | সম্ভাব্য সংমিশ্রণ | ||||||||||||||||||||
| হল সেন্সর এনকোডার | |||||||||||||||||||||
| চুম্বকीয় এনকোডার সাথে যোগ করা যেতে পারে | |||||||||||||||||||||
| টিজেজেড ৬০আরটি সিরিজ | |||||||||||||||||||||
| মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি) | |||||||||||||||||||||
 | |||||||||||||||||||||

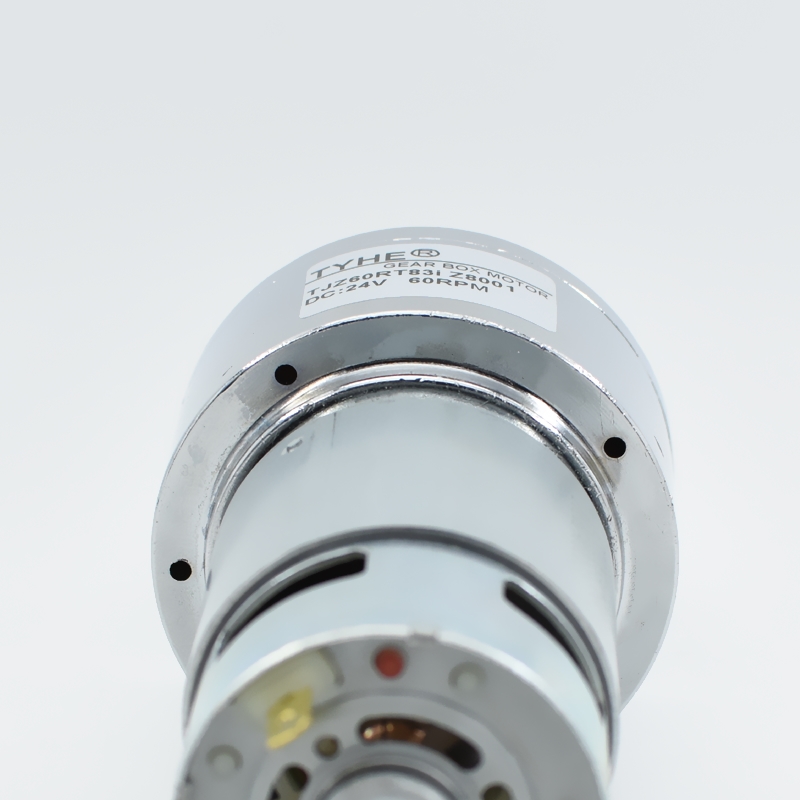

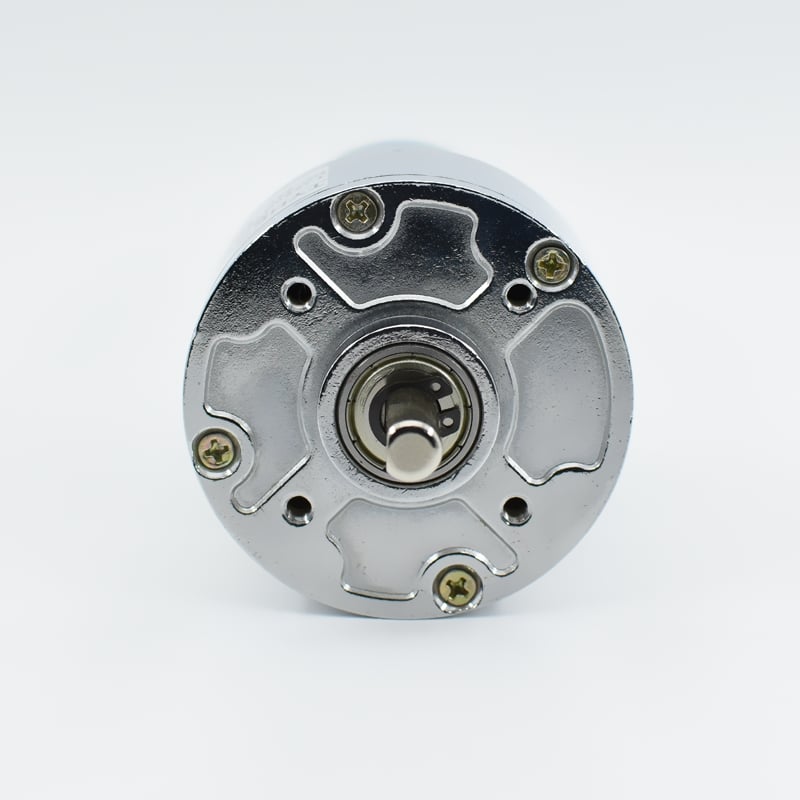

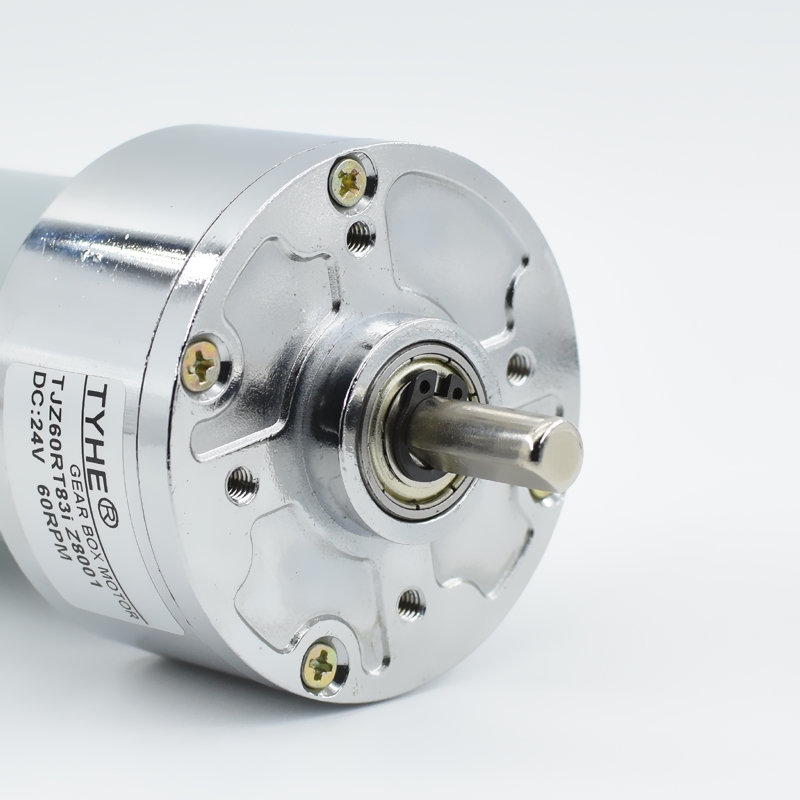

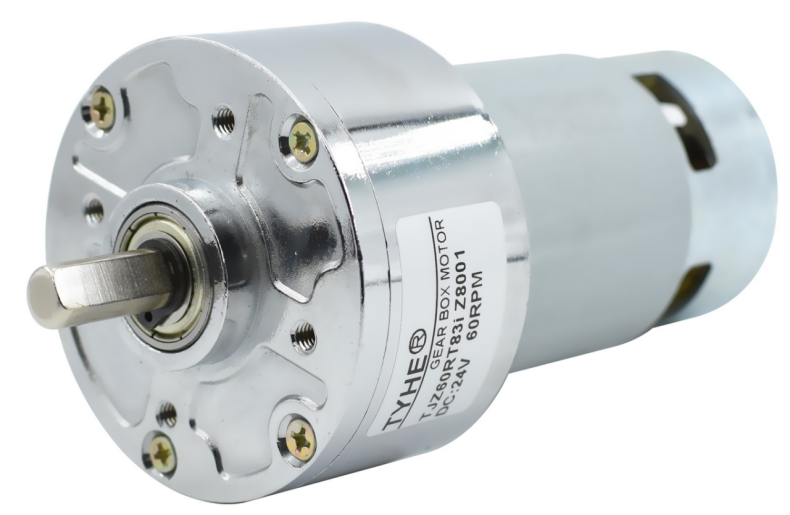

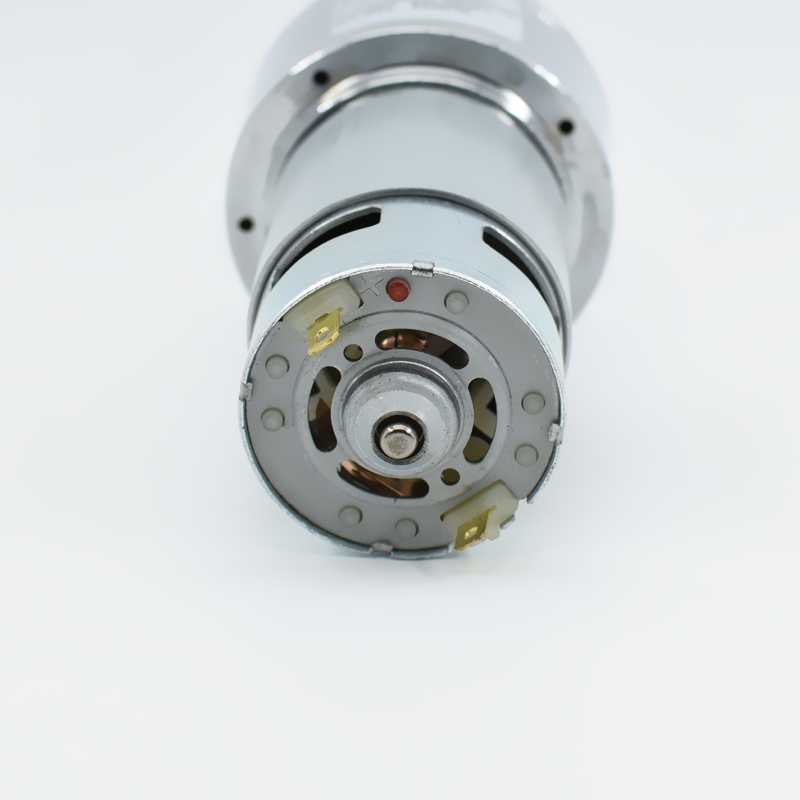

| মোটরের ছবি মোটরের আসল ছবি | |||||||||||||||||||||
 | |||||||||||||||||||||
| মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য | |||||||||||||||||||||
| আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল | অ্যালুমিনিয়াম খাদ আলুমিনিয়াম | ||||||||||||||||||||
| গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল | স্টিল ইস্পাতের দাঁত | ||||||||||||||||||||
| পিছনের লাশ গিয়ারের পিছনের ফাঁক | ≤2° | ||||||||||||||||||||
| আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং | বল বিয়ারিং বল ব্যারিং | ||||||||||||||||||||
| পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি | ≤8000RPM | ||||||||||||||||||||
| পরিধেয় বল রেডিয়াল ফোর্স | ≤5kgf | ||||||||||||||||||||
| অক্ষীয় বল অক্ষ বল | ≤7kgf | ||||||||||||||||||||
| অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা | ≤20kgf | ||||||||||||||||||||
| ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক | ≤0.1mm | ||||||||||||||||||||
| অক্ষ ফাঁক অক্ষ ফাঁক | ≤0.3mm | ||||||||||||||||||||
| কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা | -20℃-120℃ | ||||||||||||||||||||
| Commutator চেঞ্জার গঠন | ব্রাশ করা | ||||||||||||||||||||
| রोটেশনের দিক রोটেশনের দিক | CW / CCW | ||||||||||||||||||||
| শব্দ শব্দ | ≤65ডিবি | ||||||||||||||||||||
| ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার | |||||||||||||||||||||
| মান 25-30 এর ক্ষেত্রে ℃ কamar তাপমাত্রায় মাপ | |||||||||||||||||||||
|
মডেল মডেল নম্বর |
রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ |
No-Load খালি লোড প্যারামিটার |
নির্ধারিত নির্ধারিত প্যারামিটার |
Stall ব্লক হওয়া প্যারামিটার |
*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন। |
||||||||||||||||
|
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
গতি রোটেশন গতি |
বর্তমান বিদ্যুৎ প্রবাহ |
টর্ক টর্ক |
আউটপুট আউটপুট কাজ |
Eff কার্যকারিতা |
টর্ক টর্ক |
বর্তমান বিদ্যুৎ প্রবাহ |
|||||||||||||
| আরপিএম | mA | আরপিএম | এ | mN.m | ডব্লিউ | % | mN.m | এ | |||||||||||||
| RS775 | 12 | 7000 | 760 | 5600 | 2.81 | 38.00 | 22.28 | 66.16 | 114.00 | 20.00 | |||||||||||
| RS775 | 24 | 6500 | 395 | 5200 | 1.45 | 41.00 | 22.32 | 64.11 | 123.00 | 10.30 | |||||||||||
| গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার | |||||||||||||||||||||
| গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার | |||||||||||||||||||||
|
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1 |
6.8 | 7.9 | 9.8 | 10.5 | 11.6 | 18.6 | 24 | 28 | 33.6 | 60 | 83 | 91 | 100 | 108 | 191 | 226 | 265 | 345 | 379 | ||
|
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা |
2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি) |
28.5 | 28.5 | 28.5 | 28.5 | 28.5 | 33.5 | 33.5 | 33.5 | 33.5 | 36 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | 40 | 40 | ||
|
দক্ষতা কার্যকারিতা (%) |
0.72 | 0.72 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RS775-12V-7000R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
1029.4 | 886.1 | 714.3 | 666.7 | 603.4 | 376.3 | 291.7 | 250.0 | 208.3 | 116.7 | 84.3 | 76.9 | 70.0 | 64.8 | 36.6 | 31.0 | 26.4 | 20.3 | 18.5 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
823.5 | 708.9 | 571.4 | 533.3 | 482.8 | 301.1 | 233.3 | 200.0 | 166.7 | 93.3 | 67.5 | 61.5 | 56.0 | 51.9 | 29.3 | 24.8 | 21.1 | 16.2 | 14.8 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.187 | 0.217 | 0.269 | 0.288 | 0.318 | 0.434 | 0.560 | 0.653 | 0.784 | 1.190 | 1.646 | 1.805 | 1.984 | 2.142 | 3.220 | 3.811 | 4.468 | 5.817 | 6.390 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
1.83 | 2.13 | 2.64 | 2.83 | 3.12 | 4.25 | 5.49 | 6.40 | 7.68 | 11.66 | 16.13 | 17.69 | 19.44 | 20.99 | 31.56 | 37.34 | 43.79 | 57.01 | 62.62 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
2.11 | 2.45 | 3.04 | 3.25 | 3.60 | 4.90 | 6.32 | 7.38 | 8.85 | 13.44 | 18.59 | 20.38 | 22.40 | 24.19 | 36.36 | 43.02 | 50.45 | 65.68 | 72.15 | ||
| RS775-24V-6500R | |||||||||||||||||||||
|
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM) |
955.9 | 822.8 | 663.3 | 619.0 | 560.3 | 349.5 | 270.8 | 232.1 | 193.5 | 108.3 | 78.3 | 71.4 | 65.0 | 60.2 | 34.0 | 28.8 | 24.5 | 18.8 | 17.2 | ||
|
রেটেড গতি নির্ধারিত গতি (RPM) |
764.7 | 658.2 | 530.6 | 495.2 | 448.3 | 279.6 | 216.7 | 185.7 | 154.8 | 86.7 | 62.7 | 57.1 | 52.0 | 48.1 | 27.2 | 23.0 | 19.6 | 15.1 | 13.7 | ||
|
রেটেড টর্ক নির্ধারিত টোক (N.M) |
0.201 | 0.234 | 0.290 | 0.311 | 0.344 | 0.468 | 0.604 | 0.705 | 0.846 | 1.284 | 1.776 | 1.948 | 2.140 | 2.311 | 3.475 | 4.111 | 4.821 | 6.276 | 6.895 | ||
|
রেটেড টর্ক নির্ধারিত টোক (KG.CM) |
1.97 | 2.29 | 2.84 | 3.05 | 3.37 | 4.59 | 5.92 | 6.91 | 8.29 | 12.58 | 17.41 | 19.09 | 20.97 | 22.65 | 34.05 | 40.29 | 47.24 | 61.51 | 67.57 | ||
|
রেটেড টর্ক নির্ধারিত টোক (LB.IN) |
2.27 | 2.64 | 3.28 | 3.51 | 3.88 | 5.29 | 6.82 | 7.96 | 9.55 | 14.50 | 20.06 | 21.99 | 24.16 | 26.10 | 39.23 | 46.42 | 54.43 | 70.86 | 77.85 | ||

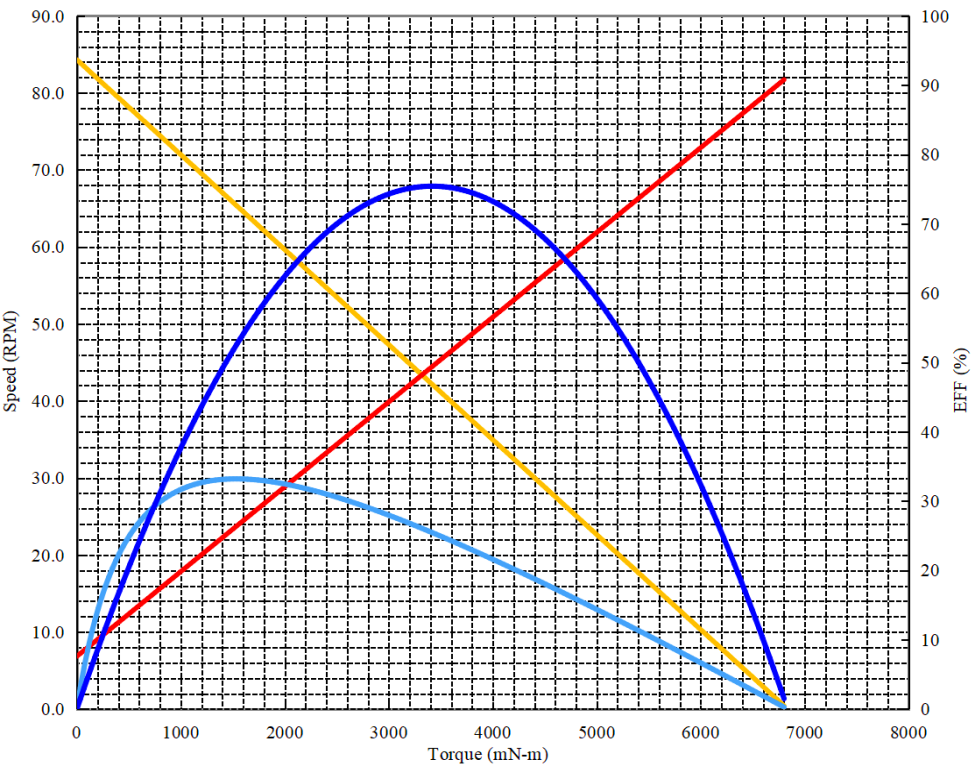

| গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ | |||||||||||||||||||||
| প্রকল্প প্রকল্পের নাম : | ডিসি গিয়ার মোটর | তারিখ তারিখ : | 2025/3/26 | পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ℃) | |||||||||||||||||
| মোটর গতি রোটেশন গতি : | 7000RPM | পূর্ণ স্কেল স্কেল : | 100% | Eff | তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন। | ||||||||||||||||
| গিয়ার চেইন স্তর : | 4 | 20.0 | ওয়াট | অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড : | 12 | ভোল্ট | |||||||||||||||
| গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত : | 83 | 10.0 | এমপি. | দিকনির্দেশ দিকনির্দেশ : | ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে | ||||||||||||||||
 |
কোনো ভার ছাড়াই খালি লোড প্যারামিটার | ||||||||||||||||||||
| গতি রোটেশন গতি : | 84.3 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 0.76 | এম্প | |||||||||||||||||||
| সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার | |||||||||||||||||||||
| টর্ক টর্ক : | 6722.36 | mN-m | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 9.12 | এম্প | |||||||||||||||||||
| সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার | |||||||||||||||||||||
| দক্ষতা কার্যকারিতা : | 33.2 | % | |||||||||||||||||||
| টর্ক টর্ক : | 1531.1 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 65.4 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 2.63 | এম্প | |||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 10.49 | ওয়াট | |||||||||||||||||||
| আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার | |||||||||||||||||||||
| আউটপুট আউটপুট শক্তি : | 15.084 | ওয়াট | |||||||||||||||||||
| টর্ক টর্ক : | 3417.5 | mN-m | |||||||||||||||||||
| গতি রোটেশন গতি : | 42.2 | আরপিএম | |||||||||||||||||||
| বর্তমান বিদ্যুৎ প্রবাহ : | 4.94 | এম্প | |||||||||||||||||||
| উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি | |||||||||||||||||||||
| আনুষঙ্গিক নাম | ভোল্টেজ ভোল্টেজ | রেজোলিউশন বিশদতা | চ্যানেল সংখ্যা | মন্তব্য | |||||||||||||||||
| Magnetic Encoder চৌম্বকীয় এনকোডার | 5V-24V | 13ppr | A&B | ||||||||||||||||||
