مصنع 33GB 12 فولت 6 فولت 6 فولت 24 فولت سرعة عالية 600 دورة في الدقيقة عزم دوران عالي 250 دورة في الدقيقة 300 دورة في الدقيقة 4 وات 5 وات محرك تروس تيار مستمر بفرشاة مع ترس تخفيض
محرك تروس تيار مستمر محرك تقليل سرعة ذو تيار مستمر | 1.5 نيوتن متر | 7 وات | |||||||||||||||||||
محرك تيار مستمر صغير RS395 مع صندوق تروس عفوي | للجمع مع | ||||||||||||||||||||
مُشفِر مستشعر هول | |||||||||||||||||||||
يمكن أن يُستخدم مع مُشفِر مغناطيسي | |||||||||||||||||||||
سلسلة TJP33RM | |||||||||||||||||||||

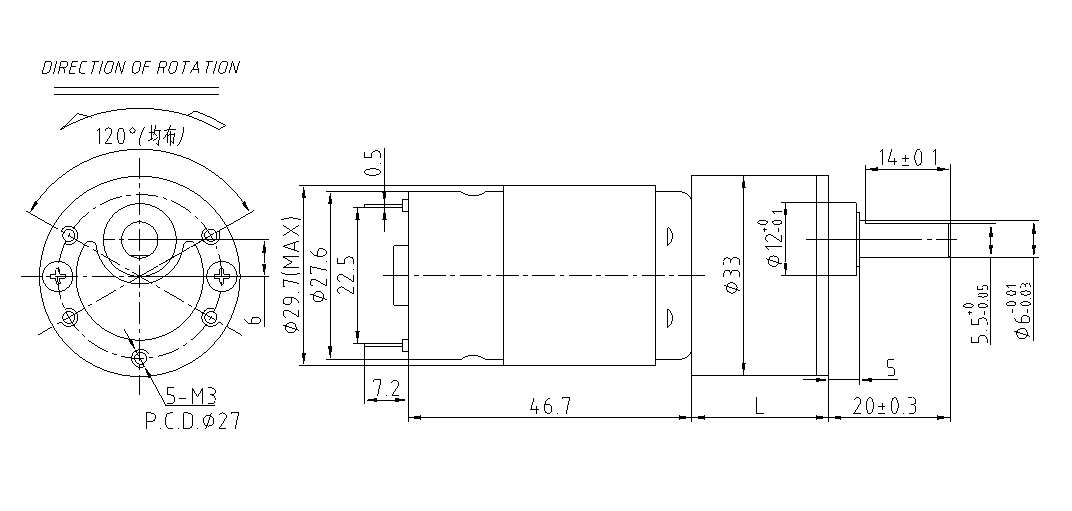

رسم أبعاد رسم بُعد الشكل الخارجي (مم) | |||||||||||||||||||||
![]() | |||||||||||||||||||||

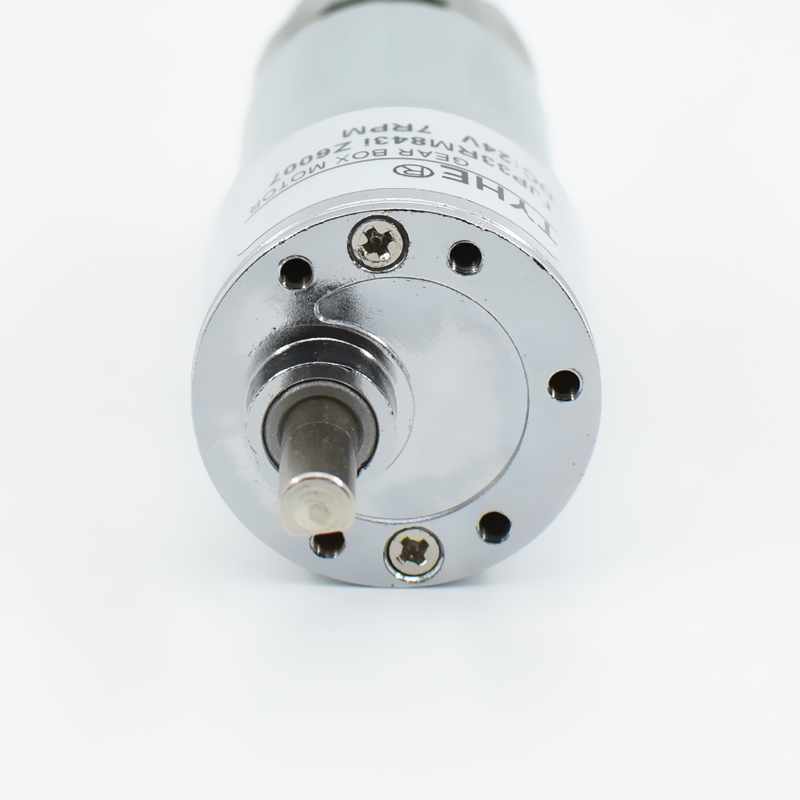

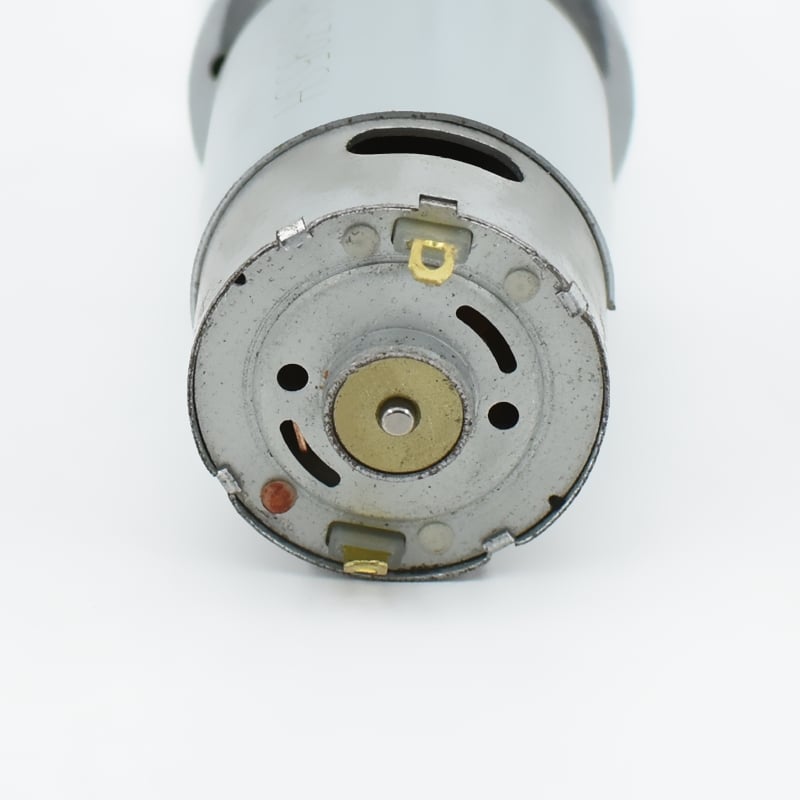

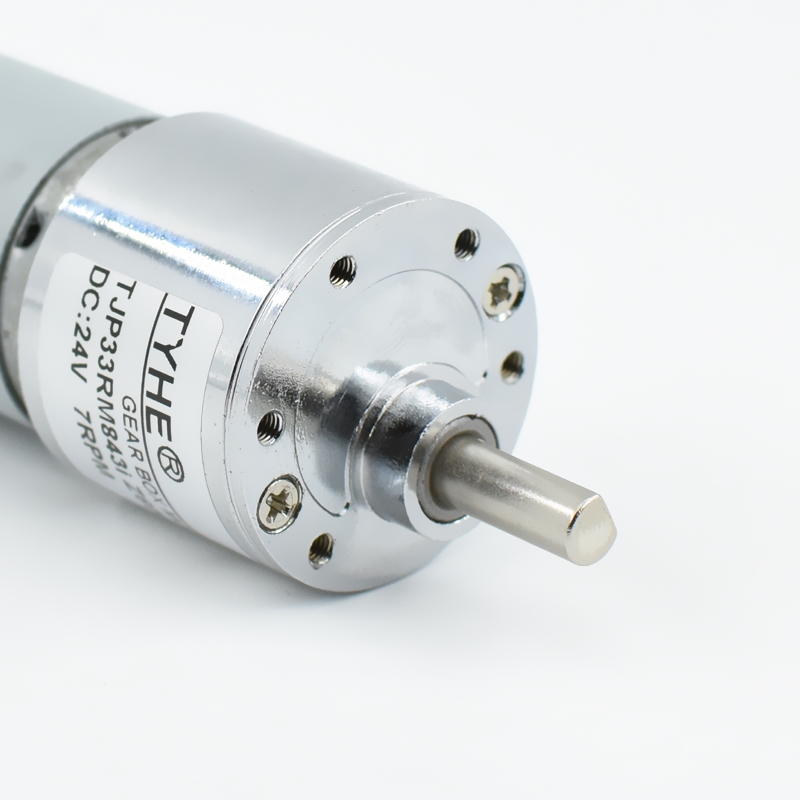

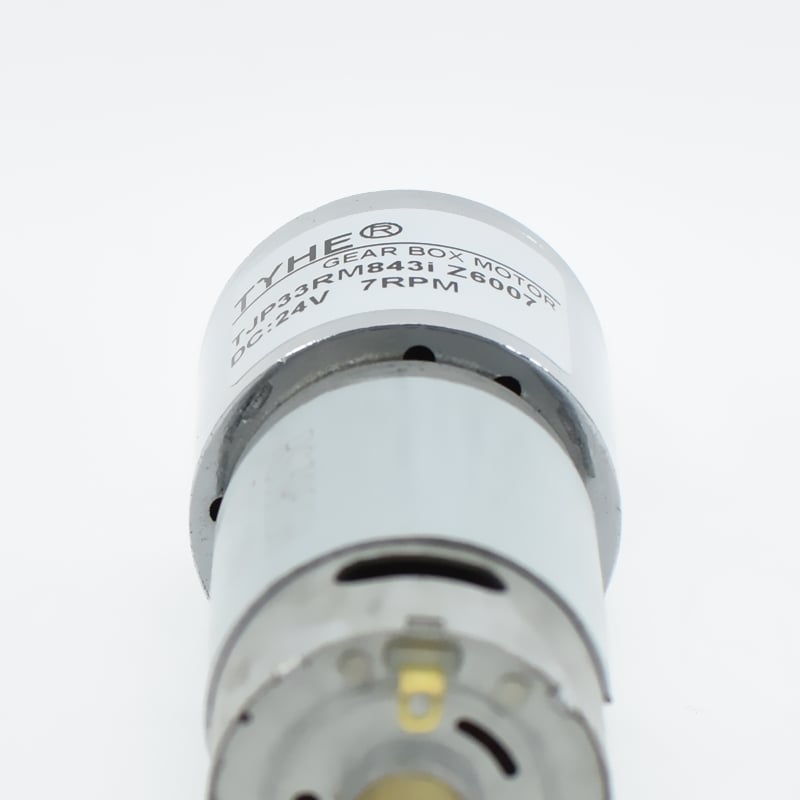

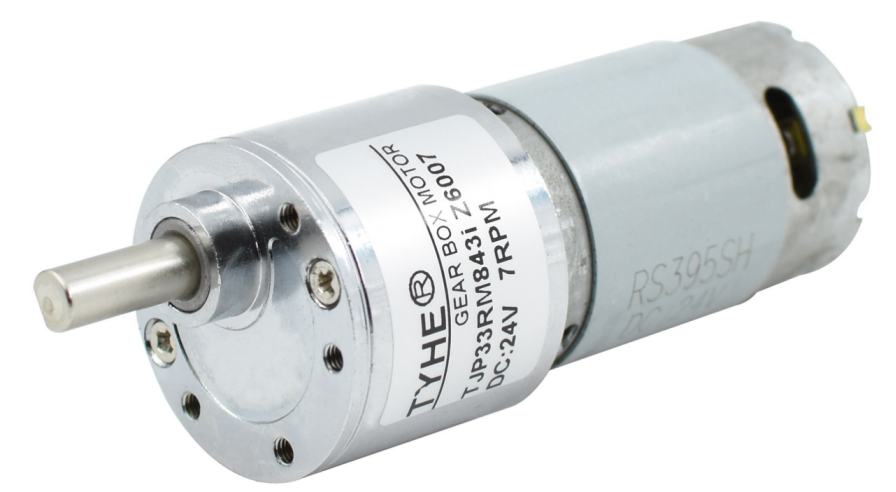

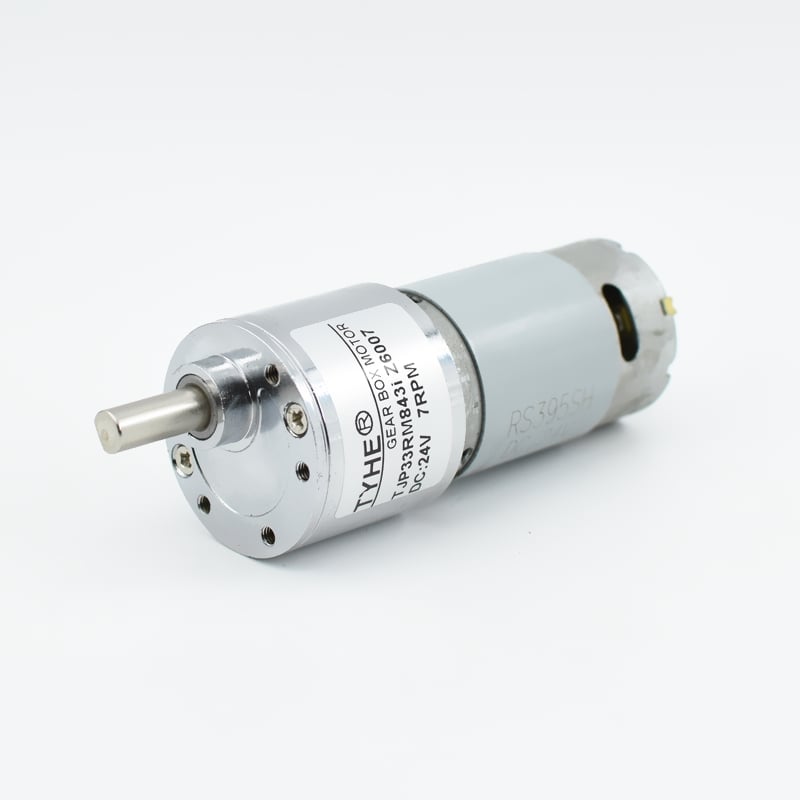

صورة المحرك صورة حقيقية للمحرك | |||||||||||||||||||||
![]() | |||||||||||||||||||||
خصائص المحرك خصائص الموتور | |||||||||||||||||||||
مادة الهيكل مادة سطح التركيب | سبائك الزنك زinc Alloy | ||||||||||||||||||||
مادة سلسلة التروس مادة الترس | التمetasية المعدنية التمثيل الغذائي المعدني | ||||||||||||||||||||
الانزلاق الخلفي فجوة الترس الخلفية | ≤2° | ||||||||||||||||||||
الدعامات على محور الإخراج دعامات محور الإخراج | مِحْمَل زيت مِحْمَل يحتوي على زيت | ||||||||||||||||||||
السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال | ≤10000دورة في الدقيقة | ||||||||||||||||||||
القوة الشعاعية القوة الشعاعية | ≤0.7kgf | ||||||||||||||||||||
القوة المحورية القوة المحورية | ≤0.5 كجمف | ||||||||||||||||||||
أقصى قوة ضغط على المحور القوة القصوى التي يمكن للمحور الرئيسي تحملها | ≤7kgf | ||||||||||||||||||||
الفجوة الدائرية الفجوة الدورانية | ≤0.1 مم | ||||||||||||||||||||
الفجوة المحورية الفجوة المحورية | ≤0.3mm | ||||||||||||||||||||
نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم | -20℃ -120℃ | ||||||||||||||||||||
المكمن هيكل التبديل | مُسَحَّب | ||||||||||||||||||||
اتجاه الدوران اتجاه الدوران | عقارب الساعة / عكس عقارب الساعة | ||||||||||||||||||||
ضوضاء الضوضاء | ≤50db | ||||||||||||||||||||
بيانات تقنية محرك DC معلمات محرك التيار المستمر | |||||||||||||||||||||
القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة | |||||||||||||||||||||
النوع نموذج |
الجهد الاسمي (الخامس ) جهد تشغيل مسموح به |
بدون حمل معامِلات التشغيل بدون حمل |
محدد المعامِلات المرسومة |
تثبيت معامِلات التشغيل عند التثبيت |
*نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير. |
||||||||||||||||
السرعة سرعة الدوران |
تيار التيار الكهربائي |
السرعة سرعة الدوران |
تيار التيار الكهربائي |
عزم الدوران العزم |
الإخراج القدرة الإخراجية |
Eff الكفاءة |
عزم الدوران العزم |
تيار التيار الكهربائي |
|||||||||||||
دورة في الدقيقة | م.أ. | دورة في الدقيقة | أ | mN.m | W | % | mN.m | أ | |||||||||||||
RS395 | 12 | 7500 | 160 | 6000 | 0.62 | 7.30 | 4.59 | 62.15 | 21.90 | 4.50 | |||||||||||
RS395 | 24 | 5000 | 48 | 4000 | 0.20 | 7.10 | 2.97 | 62.90 | 21.30 | 1.50 | |||||||||||
بيانات فنية لمotor With Gearbox مواصفات المحرك المخفض | |||||||||||||||||||||
بيانات المخفض مواصفات صندوق التروس | |||||||||||||||||||||
نسبة التروس نسبة التخفيض n : 1 |
9 | 18.4 | 25.4 | 44.2 | 51.9 | 61 | 71.6 | 106 | 125 | 172 | 202 | 255 | 351 | 569 | 718 | 990 | 1163 | 1365 | 1603 | ||
عدد مراحل التروس عدد مراحل التخفيض |
2 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | ||
طول صندوق التروس طول صندوق التروس (مم) |
21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 21.3 | 22.5 | 22.5 | 22.5 | 22.5 | 24.7 | 24.7 | 24.7 | 27.2 | 27.2 | 27.2 | 27.2 | 27.2 | ||
كفاءة الكفاءة (%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | ||
RS395-12V-7500R | |||||||||||||||||||||
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) |
833.3 | 407.6 | 295.3 | 169.7 | 144.5 | 123.0 | 104.7 | 70.8 | 60.0 | 43.6 | 37.1 | 29.4 | 21.4 | 13.2 | 10.4 | 7.6 | 6.4 | 5.5 | 4.7 | ||
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) |
666.7 | 326.1 | 236.2 | 135.7 | 115.6 | 98.4 | 83.8 | 56.6 | 48.0 | 34.9 | 29.7 | 23.5 | 17.1 | 10.5 | 8.4 | 6.1 | 5.2 | 4.4 | 3.7 | ||
عزم الدوران المقدر العزم المقدر (ن.م) |
0.047 | 0.082 | 0.114 | 0.168 | 0.198 | 0.232 | 0.273 | 0.343 | 0.405 | 0.557 | 0.654 | 0.702 | 0.966 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | ||
عزم الدوران المقدر العزم المقدر (KG.CM) |
0.47 | 0.81 | 1.12 | 1.65 | 1.94 | 2.28 | 2.67 | 3.36 | 3.97 | 5.46 | 6.41 | 6.88 | 9.47 | 14.70 | 14.70 | 14.70 | 14.70 | 14.70 | 14.70 | ||
عزم الدوران المقدر العزم المقدر (LB.IN) |
0.54 | 0.93 | 1.29 | 1.90 | 2.23 | 2.62 | 3.08 | 3.88 | 4.57 | 6.29 | 7.39 | 7.93 | 10.91 | 16.94 | 16.94 | 16.94 | 16.94 | 16.94 | 16.94 | ||
RS395-24V-5000R | |||||||||||||||||||||
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) |
555.6 | 271.7 | 196.9 | 113.1 | 96.3 | 82.0 | 69.8 | 47.2 | 40.0 | 29.1 | 24.8 | 19.6 | 14.2 | 8.8 | 7.0 | 5.1 | 4.3 | 3.7 | 3.1 | ||
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) |
444.4 | 217.4 | 157.5 | 90.5 | 77.1 | 65.6 | 55.9 | 37.7 | 32.0 | 23.3 | 19.8 | 15.7 | 11.4 | 7.0 | 5.6 | 4.0 | 3.4 | 2.9 | 2.5 | ||
عزم الدوران المقدر العزم المقدر (ن.م) |
0.046 | 0.080 | 0.111 | 0.164 | 0.192 | 0.226 | 0.265 | 0.334 | 0.394 | 0.542 | 0.636 | 0.683 | 0.940 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | 1.500 | ||
عزم الدوران المقدر العزم المقدر (KG.CM) |
0.45 | 0.79 | 1.09 | 1.61 | 1.89 | 2.22 | 2.60 | 3.27 | 3.86 | 5.31 | 6.24 | 6.69 | 9.21 | 14.70 | 14.70 | 14.70 | 14.70 | 14.70 | 14.70 | ||
عزم الدوران المقدر العزم المقدر (LB.IN) |
0.52 | 0.91 | 1.25 | 1.85 | 2.17 | 2.55 | 3.00 | 3.77 | 4.45 | 6.12 | 7.19 | 7.71 | 10.61 | 16.94 | 16.94 | 16.94 | 16.94 | 16.94 | 16.94 | ||

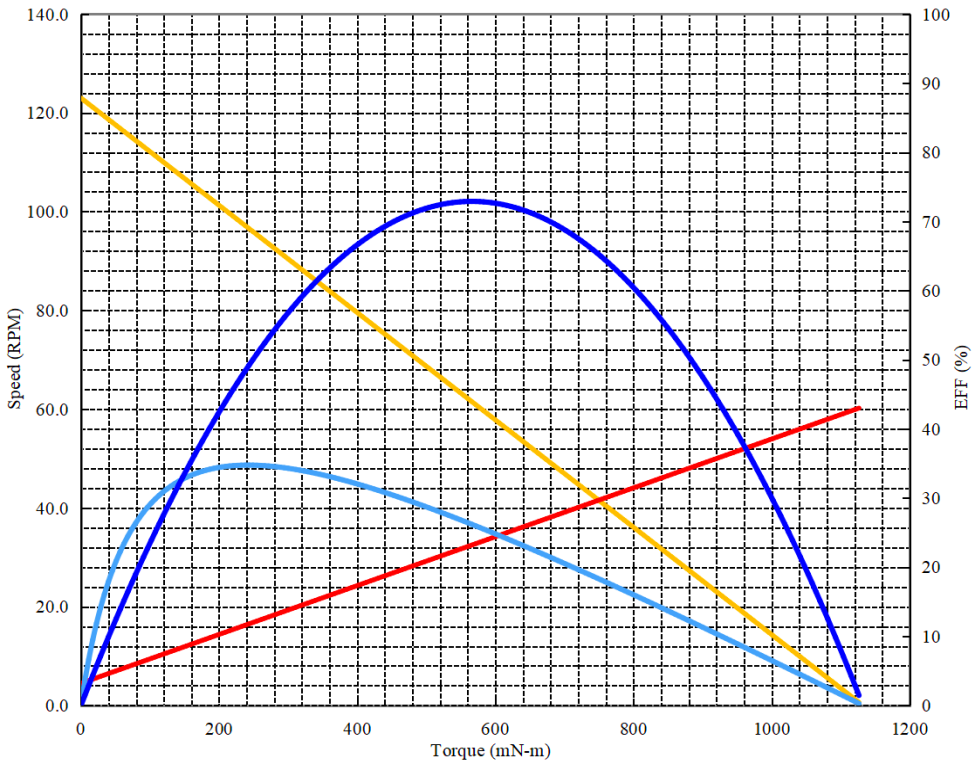

محرك تروس حالة منحنى مثال على منحنى محرك التخفيض | |||||||||||||||||||||
مشروع اسم المشروع : | محرك تروس تيار مستمر | تمر التاريخ : | 2025/3/26 | الأداء (في درجة حرارة محيطة 25-30 ℃ ) | |||||||||||||||||
سرعة المحرك سرعة الدوران : | 7500DPM | مقياس كامل المدى : | 100% | Eff | اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل. | ||||||||||||||||
سلسلة التروس الرتبة : | 4 | 5.0 | وات | جهد ثابت تحميل بضغط ثابت : | 12 | فولت | |||||||||||||||
نسبة التروس نسبة التخفيض : | 61 | 5.0 | أمبير. | الاتجاه الاتجاه : | ع.س / ع.ض | ||||||||||||||||
![]() |
عند عدم وجود حمل معامِلات التشغيل بدون حمل | ||||||||||||||||||||
السرعة سرعة الدوران : | 123.0 | دورة في الدقيقة | |||||||||||||||||||
تيار التيار الكهربائي : | 0.16 | أمبير | |||||||||||||||||||
المعالم الفورية القصوى أكبر معالم فورية | |||||||||||||||||||||
عزم الدوران العزم الدوران : | 1110.35 | mN-m | |||||||||||||||||||
تيار التيار الكهربائي : | 2.16 | أمبير | |||||||||||||||||||
عند الكفاءة القصوى معلمات نقطة الكفاءة العالية | |||||||||||||||||||||
كفاءة الكفاءة : | 34.8 | % | |||||||||||||||||||
عزم الدوران العزم الدوران : | 242.2 | mN-m | |||||||||||||||||||
السرعة سرعة الدوران : | 96.7 | دورة في الدقيقة | |||||||||||||||||||
تيار التيار الكهربائي : | 0.59 | أمبير | |||||||||||||||||||
الإخراج قوة الإخراج : | 2.45 | وات | |||||||||||||||||||
عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى | |||||||||||||||||||||
الإخراج قوة الإخراج : | 3.645 | وات | |||||||||||||||||||
عزم الدوران العزم الدوران : | 566.0 | mN-m | |||||||||||||||||||
السرعة سرعة الدوران : | 61.5 | دورة في الدقيقة | |||||||||||||||||||
تيار التيار الكهربائي : | 1.16 | أمبير | |||||||||||||||||||
التركيبة الإنتاجية ملحقات أخرى | |||||||||||||||||||||
إكسسوارات الاسم | الجهد الجهد الكهربائي | الدقة الدقة | عدد القنوات | ملاحظة | |||||||||||||||||
مغزل مغناطيسي المغزل المغناطيسي | 5V-24V | 12ppr | A&B | ||||||||||||||||||
