مصنع 60mm محرك التروس 12v 24v 30 فولت عزم دوران كبير 10nm 80kg 60 rpm 80rpm 60 واط 50w 40w 30w محرك التروس التيار المستمر
| محرك تروس تيار مستمر محرك تقليل سرعة ذو تيار مستمر | 10 نيوتن متر | 45 واط | |||||||||||||||||||
| محرك DC ميكرو مغلف 4566ZY مع صندوق تروس دافع | للجمع مع | ||||||||||||||||||||
| كودر وفرامل | |||||||||||||||||||||
| يمكن دمجه مع الكودر والفرامل | |||||||||||||||||||||
| سلسلة TJZ60FN | |||||||||||||||||||||

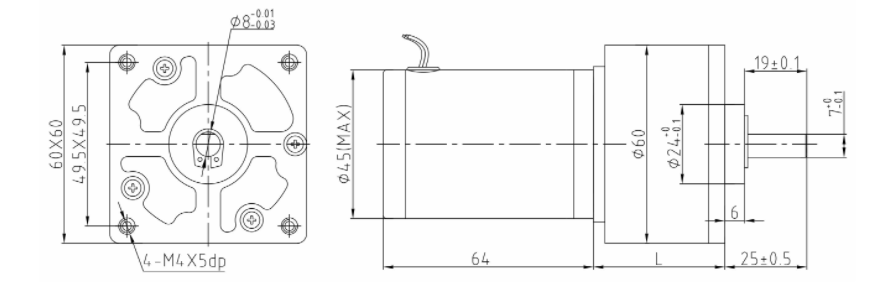

| رسم أبعاد رسم بُعد الشكل الخارجي (مم) | |||||||||||||||||||||
 | |||||||||||||||||||||

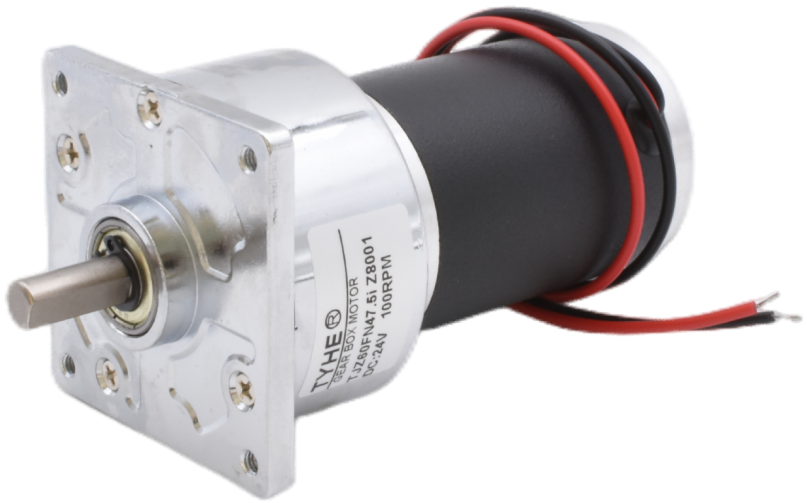

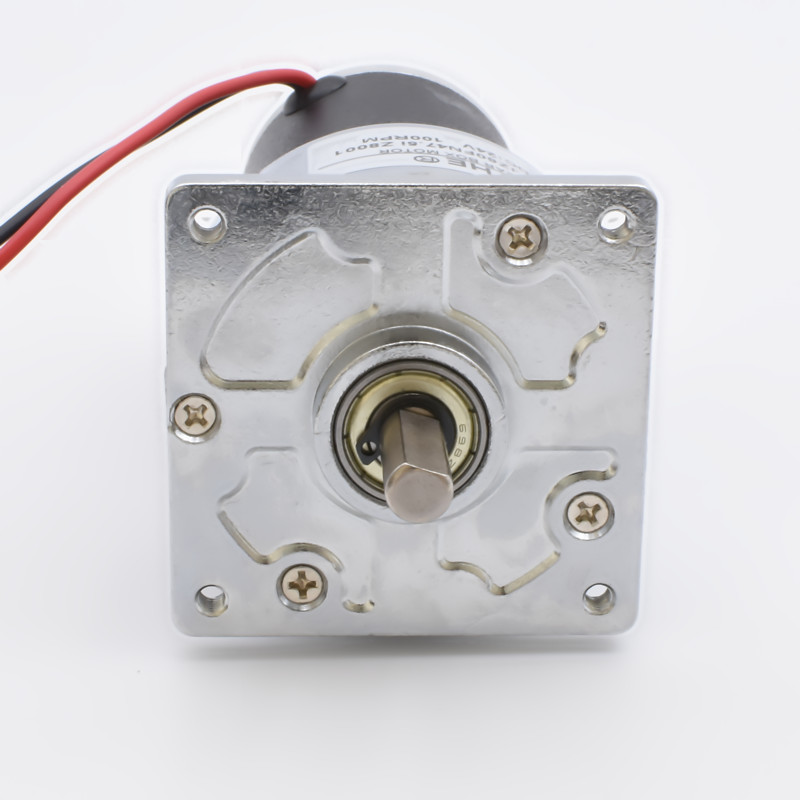

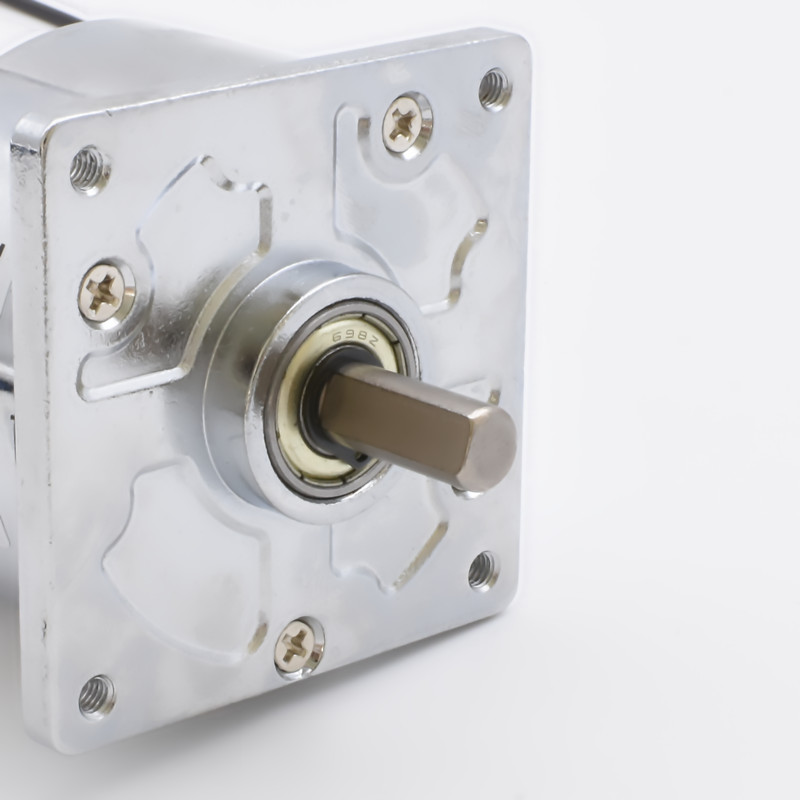

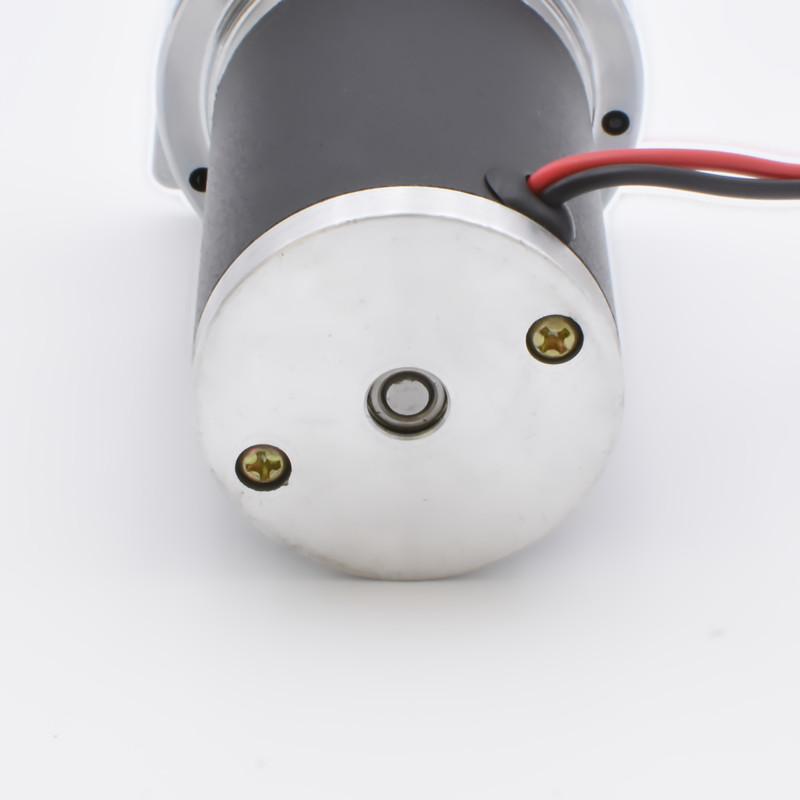

| صورة المحرك صورة حقيقية للمحرك | |||||||||||||||||||||
 | |||||||||||||||||||||
| خصائص المحرك خصائص الموتور | |||||||||||||||||||||
| مادة الهيكل مادة سطح التركيب | سبيكة الألمنيوم الألمنيوم | ||||||||||||||||||||
| مادة سلسلة التروس مادة الترس | فولاذ تُرس فولاذي | ||||||||||||||||||||
| الانزلاق الخلفي فجوة الترس الخلفية | ≤2° | ||||||||||||||||||||
| الدعامات على محور الإخراج دعامات محور الإخراج | محمل كروي دعامات الكرات | ||||||||||||||||||||
| السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال | ≤8000دورة في الدقيقة | ||||||||||||||||||||
| القوة الشعاعية القوة الشعاعية | ≤5kgf | ||||||||||||||||||||
| القوة المحورية القوة المحورية | ≤7kgf | ||||||||||||||||||||
| أقصى قوة ضغط على المحور القوة القصوى التي يمكن للمحور الرئيسي تحملها | ≤20kgf | ||||||||||||||||||||
| الفجوة الدائرية الفجوة الدورانية | ≤0.1 مم | ||||||||||||||||||||
| الفجوة المحورية الفجوة المحورية | ≤0.3mm | ||||||||||||||||||||
| نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم | -20℃-120℃ | ||||||||||||||||||||
| المكمن هيكل التبديل | مُسَحَّب | ||||||||||||||||||||
| اتجاه الدوران اتجاه الدوران | عقارب الساعة / عكس عقارب الساعة | ||||||||||||||||||||
| الضوضاء الضوضاء | ≤ 65 ديسيبل | ||||||||||||||||||||
| بيانات تقنية محرك DC معلمات محرك التيار المستمر | |||||||||||||||||||||
| القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة | |||||||||||||||||||||
|
الطراز نموذج |
الجهد الاسمي （الخامس ） جهد تشغيل مسموح به |
بدون حمل معامِلات التشغيل بدون حمل |
مُسَجَّل المعامِلات المرسومة |
تثبيت معامِلات التشغيل عند التثبيت |
*نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير. |
||||||||||||||||
|
السرعة سرعة الدوران |
تيار التيار الكهربائي |
السرعة سرعة الدوران |
تيار التيار الكهربائي |
عزم الدوران العزم |
الإخراج القدرة الإخراجية |
Eff الكفاءة |
عزم الدوران العزم |
تيار التيار الكهربائي |
|||||||||||||
| دورة في الدقيقة | م.أ. | دورة في الدقيقة | أ | mN.m | W | % | mN.m | أ | |||||||||||||
| 4566ZY | 12 | 6000 | 953 | 4800 | 3.56 | 60.00 | 30.16 | 70.54 | 180.00 | 25.60 | |||||||||||
| 4566ZY | 24 | 5000 | 420 | 4000 | 1.43 | 58.35 | 24.44 | 71.38 | 175.05 | 9.56 | |||||||||||
| بيانات فنية لمotor With Gearbox مواصفات المحرك المخفض | |||||||||||||||||||||
| بيانات المخفض مواصفات صندوق التروس | |||||||||||||||||||||
|
نسبة التروس نسبة التخفيض n : 1 |
6.8 | 7.9 | 9.8 | 10.5 | 11.6 | 18.6 | 24 | 28 | 33.6 | 60 | 83 | 91 | 100 | 108 | 191 | 226 | 265 | 345 | 379 | ||
|
عدد مراحل التروس عدد مراحل التخفيض |
2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
طول صندوق التروس طول صندوق التروس (مم) |
28.5 | 28.5 | 28.5 | 28.5 | 28.5 | 33.5 | 33.5 | 33.5 | 33.5 | 36 | 36 | 36 | 36 | 36 | 40 | 40 | 40 | 40 | 40 | ||
|
الكفاءة الكفاءة (%) |
0.72 | 0.72 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| 4566ZY-12V-6000R | |||||||||||||||||||||
|
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) |
882.4 | 759.5 | 612.2 | 571.4 | 517.2 | 322.6 | 250.0 | 214.3 | 178.6 | 100.0 | 72.3 | 65.9 | 60.0 | 55.6 | 31.4 | 26.5 | 22.6 | 17.4 | 15.8 | ||
|
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) |
705.9 | 607.6 | 489.8 | 457.1 | 413.8 | 258.1 | 200.0 | 171.4 | 142.9 | 80.0 | 57.8 | 52.7 | 48.0 | 44.4 | 25.1 | 21.2 | 18.1 | 13.9 | 12.7 | ||
|
عزم الدوران المقدر العزم المقدر (ن.م) |
0.295 | 0.342 | 0.425 | 0.455 | 0.503 | 0.685 | 0.884 | 1.032 | 1.238 | 1.879 | 2.600 | 2.850 | 3.132 | 3.383 | 5.085 | 6.017 | 7.055 | 9.185 | 10.000 | ||
|
عزم الدوران المقدر العزم المقدر (KG.CM) |
2.89 | 3.36 | 4.16 | 4.46 | 4.93 | 6.72 | 8.67 | 10.11 | 12.13 | 18.42 | 25.48 | 27.93 | 30.69 | 33.15 | 49.83 | 58.96 | 69.14 | 90.01 | 98.00 | ||
|
عزم الدوران المقدر العزم المقدر (LB.IN) |
3.33 | 3.87 | 4.80 | 5.14 | 5.68 | 7.74 | 9.98 | 11.65 | 13.98 | 21.22 | 29.35 | 32.18 | 35.36 | 38.19 | 57.41 | 67.93 | 79.66 | 103.70 | 112.91 | ||
| 4566ZY-24V-5000R | |||||||||||||||||||||
|
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) |
735.3 | 632.9 | 510.2 | 476.2 | 431.0 | 268.8 | 208.3 | 178.6 | 148.8 | 83.3 | 60.2 | 54.9 | 50.0 | 46.3 | 26.2 | 22.1 | 18.9 | 14.5 | 13.2 | ||
|
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) |
588.2 | 506.3 | 408.2 | 381.0 | 344.8 | 215.1 | 166.7 | 142.9 | 119.0 | 66.7 | 48.2 | 44.0 | 40.0 | 37.0 | 20.9 | 17.7 | 15.1 | 11.6 | 10.6 | ||
|
عزم الدوران المقدر العزم المقدر (ن.م) |
0.287 | 0.333 | 0.413 | 0.443 | 0.489 | 0.667 | 0.860 | 1.003 | 1.204 | 1.828 | 2.528 | 2.772 | 3.046 | 3.290 | 4.945 | 5.851 | 6.861 | 8.932 | 9.812 | ||
|
عزم الدوران المقدر العزم المقدر (KG.CM) |
2.81 | 3.26 | 4.05 | 4.34 | 4.79 | 6.53 | 8.43 | 9.83 | 11.80 | 17.91 | 24.78 | 27.16 | 29.85 | 32.24 | 48.46 | 57.34 | 67.24 | 87.53 | 96.16 | ||
|
عزم الدوران المقدر العزم المقدر (LB.IN) |
3.24 | 3.76 | 4.66 | 5.00 | 5.52 | 7.53 | 9.71 | 11.33 | 13.59 | 20.63 | 28.54 | 31.30 | 34.39 | 37.14 | 55.83 | 66.06 | 77.47 | 100.85 | 110.79 | ||

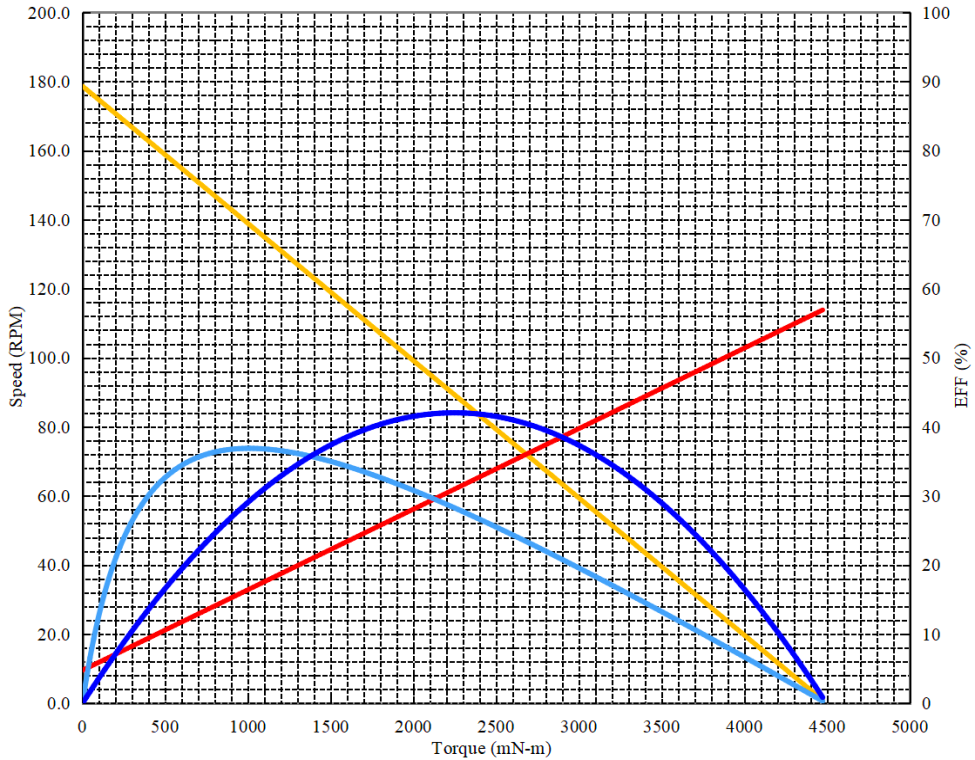

| محرك تروس حالة منحنى مثال على منحنى محرك التخفيض | |||||||||||||||||||||
| مشروع اسم المشروع : | محرك تروس تيار مستمر | تمر التاريخ : | 2025/3/26 | الأداء (في درجة حرارة محيطة 25-30 ℃) | |||||||||||||||||
| سرعة المحرك سرعة الدوران : | 6000 دورة في الدقيقة | مقياس كامل المدى : | 100% | Eff | اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل. | ||||||||||||||||
| سلسلة التروس الرتبة : | 3 | 50.0 | وات | جهد ثابت تحميل بضغط ثابت : | 12 | فولت | |||||||||||||||
| نسبة التروس نسبة التخفيض : | 33.6 | 20.0 | أمبير. | الاتجاه الاتجاه : | ع.س / ع.ض | ||||||||||||||||
 |
عند عدم وجود حمل معامِلات التشغيل بدون حمل | ||||||||||||||||||||
| السرعة سرعة الدوران : | 178.6 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.95 | أمبير | |||||||||||||||||||
| المعالم الفورية القصوى أكبر معالم فورية | |||||||||||||||||||||
| عزم الدوران العزم الدوران : | 4420.82 | mN-m | |||||||||||||||||||
| تيار التيار الكهربائي : | 11.44 | أمبير | |||||||||||||||||||
| عند الكفاءة القصوى معلمات نقطة الكفاءة العالية | |||||||||||||||||||||
| الكفاءة الكفاءة : | 36.9 | % | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 1006.9 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 138.6 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 3.30 | أمبير | |||||||||||||||||||
| الإخراج قوة الإخراج : | 14.61 | وات | |||||||||||||||||||
| عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى | |||||||||||||||||||||
| الإخراج قوة الإخراج : | 21.016 | وات | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 2247.5 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 89.3 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 6.19 | أمبير | |||||||||||||||||||
| التركيبة الإنتاجية ملحقات أخرى | |||||||||||||||||||||
| إكسسوارات الاسم | الجهد الكهربائي الجهد الكهربائي | الدقة الدقة | عدد القنوات | ملاحظة | |||||||||||||||||
| مغزل مغناطيسي المغزل المغناطيسي | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-فرامل فرملة | 12V-24V | / | / | ||||||||||||||||||
| مُشفِر بصري مُشفِر ضوئي | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
