32 ملم صندوق التروس بالجملة 12 فولت 18 فولت 24 فولت 12 و 8 و 3 ن 4 ن 5 دورات في الدقيقة دورات منخفضة 30 دورات في الدقيقة 100 دورة في الدقيقة عزم دوران عالي ميني مفرشاة dc محرك التروس الكوكبي
| محرك التروس الكوكبي DC محرك تقليل سرعة كوكبي يعمل بالتيار المستمر | 7.5 نيوتن متر | 7 وات | |||||||||||||||||||
| 3157ZY محرك تيار مستمر صغير مع صندوق تروس كوكبي | للجمع مع | ||||||||||||||||||||
| مُشفِر مستشعر هول | |||||||||||||||||||||
| يمكن أن يُستخدم مع مُشفِر مغناطيسي | |||||||||||||||||||||
| سلسلة TJX32RX | |||||||||||||||||||||
| رسم أبعاد رسم بُعد الشكل الخارجي (مم) | |||||||||||||||||||||
 | |||||||||||||||||||||

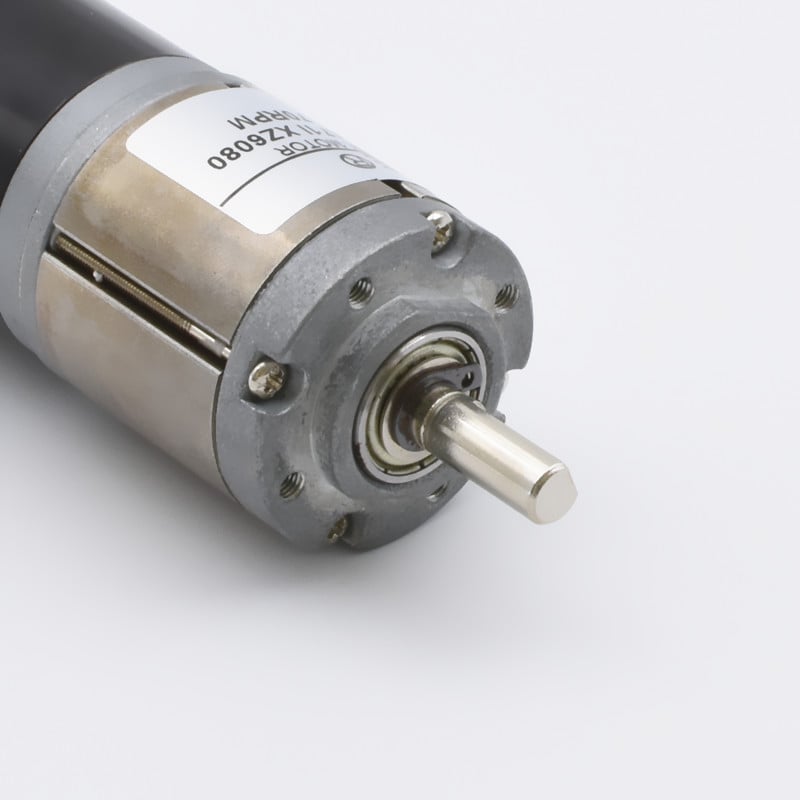

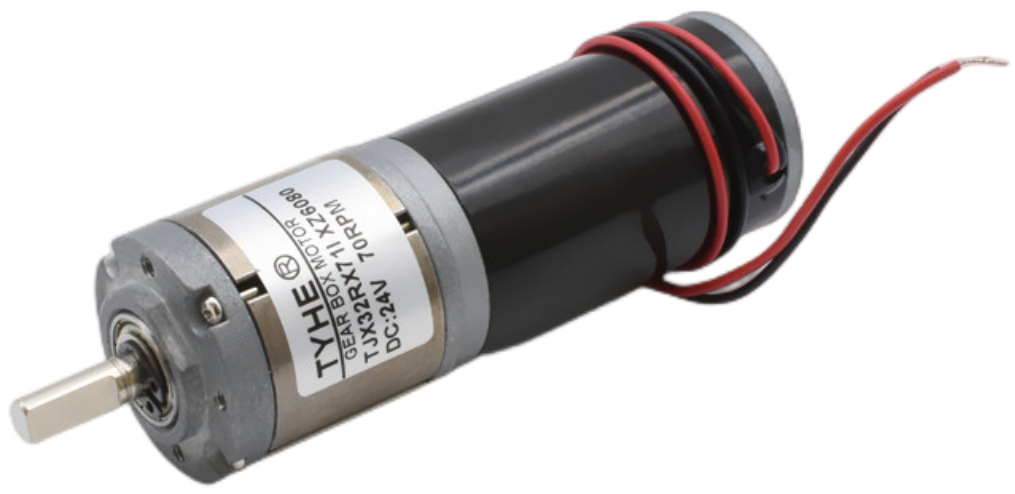

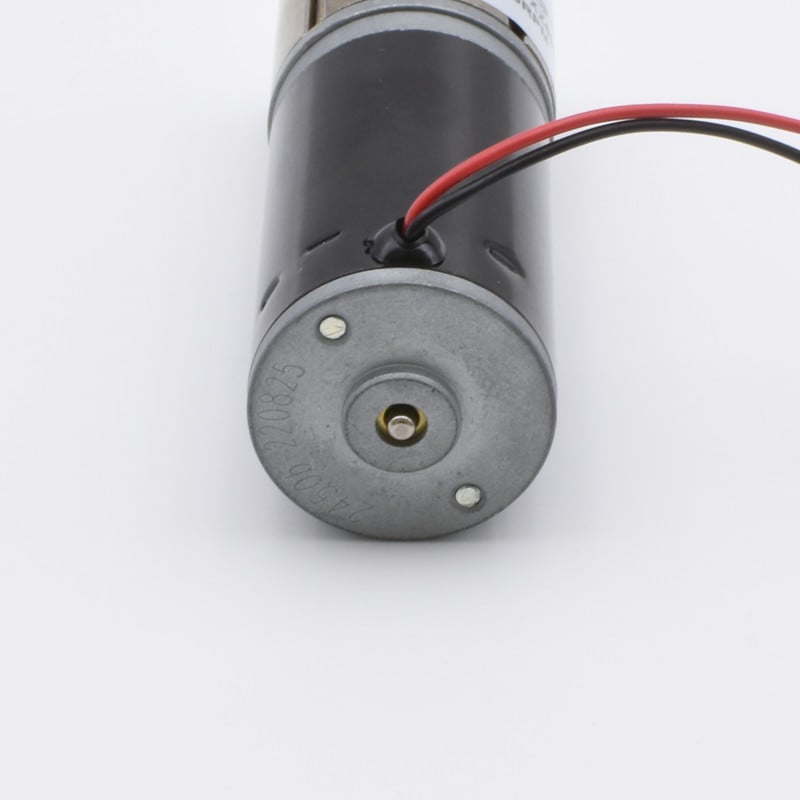

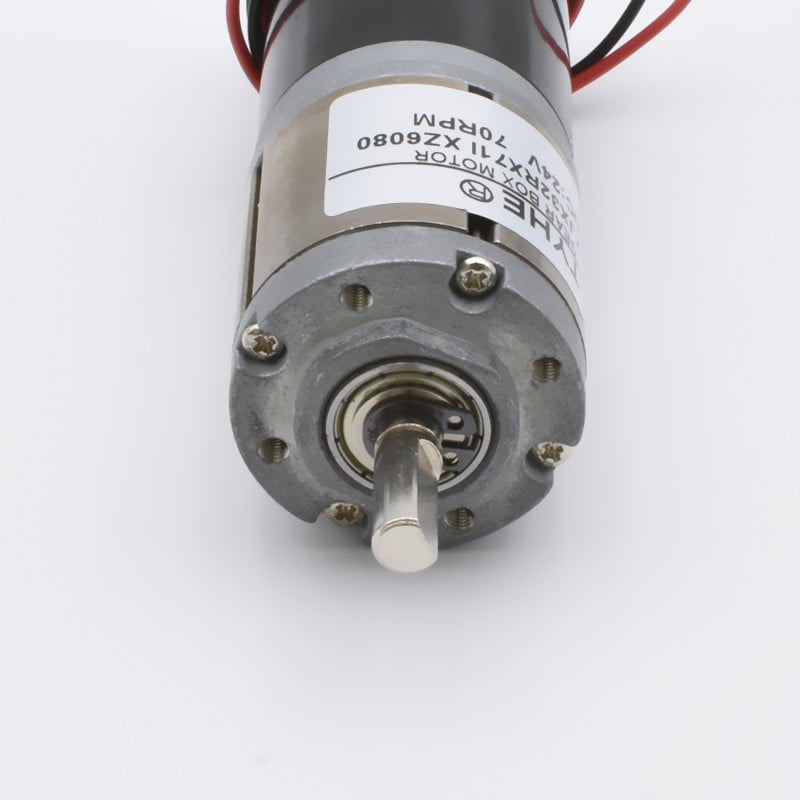

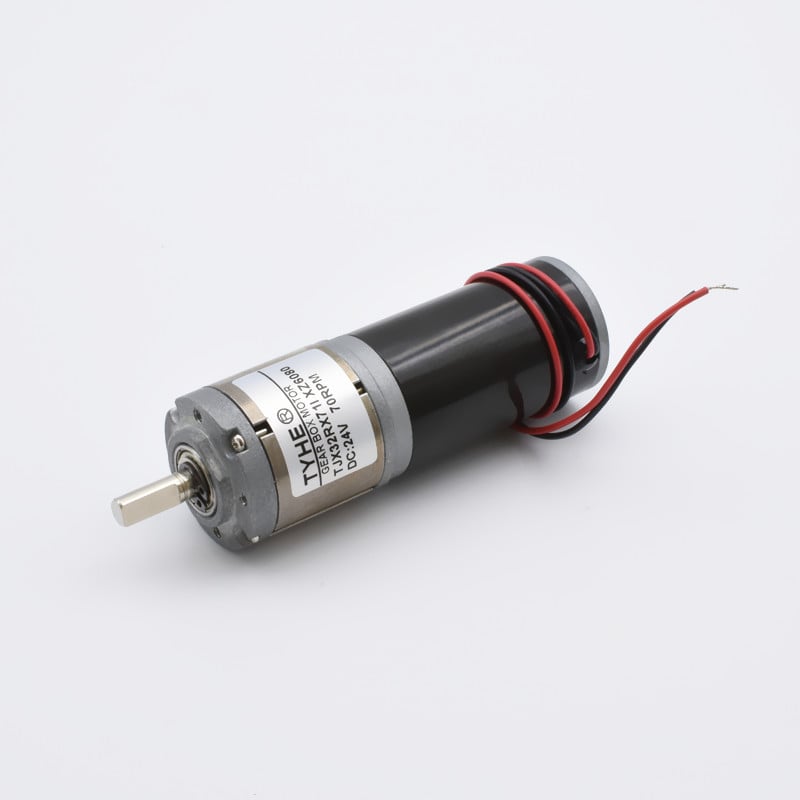

| صورة المحرك صورة حقيقية للمحرك | |||||||||||||||||||||
 | |||||||||||||||||||||
| خصائص المحرك خصائص الموتور | |||||||||||||||||||||
| مادة الهيكل مادة سطح التركيب | سبائك الزنك زinc Alloy | ||||||||||||||||||||
| مادة سلسلة التروس مادة الترس | التمetasية المعدنية التمثيل الغذائي المعدني | ||||||||||||||||||||
| الانزلاق الخلفي فجوة الترس الخلفية | ≤2° | ||||||||||||||||||||
| الدعامات على محور الإخراج دعامات محور الإخراج | محمل كروي دعامات الكرات | ||||||||||||||||||||
| السرعة القصوى الموصى بها للإدخال السرعة القصوى الموصى بها للإدخال | ≤10000دورة في الدقيقة | ||||||||||||||||||||
| القوة الشعاعية القوة الشعاعية | ≤6kgf | ||||||||||||||||||||
| القوة المحورية القوة المحورية | ≤3kgf | ||||||||||||||||||||
| أقصى قوة ضغط على المحور القوة القصوى التي يمكن للمحور الرئيسي تحملها | ≤13kgf | ||||||||||||||||||||
| الفجوة الدائرية الفجوة الدورانية | ≤0.1 مم | ||||||||||||||||||||
| الفجوة المحورية الفجوة المحورية | ≤0.3mm | ||||||||||||||||||||
| نطاق درجة حرارة التشغيل نطاق درجة الحرارة المستخدم | -20℃-120℃ | ||||||||||||||||||||
| المكمن هيكل التبديل | مُسَحَّب | ||||||||||||||||||||
| اتجاه الدوران اتجاه الدوران | عقارب الساعة / عكس عقارب الساعة | ||||||||||||||||||||
| الضوضاء الضوضاء | ≤55dB | ||||||||||||||||||||
| بيانات تقنية محرك DC معلمات محرك التيار المستمر | |||||||||||||||||||||
| القيم عند 25-30 ℃ القيم المقاسة عند درجة حرارة الغرفة | |||||||||||||||||||||
|
الطراز نموذج |
الجهد الاسمي （الخامس ） جهد تشغيل مسموح به |
بدون حمل معامِلات التشغيل بدون حمل |
مُسَجَّل المعامِلات المرسومة |
تثبيت معامِلات التشغيل عند التثبيت |
*نصائح: الجدول الموجود على الجانب الأيسر محدود، يرجى استشارة موظفينا للحصول على المزيد من المعلومات حول المعامِلات. ملاحظة: المعايير في الجدول الموجود على اليسار محدودة، يرجى التواصل مع خدمة العملاء للحصول على المزيد من معلومات المعايير. |
||||||||||||||||
|
السرعة سرعة الدوران |
تيار التيار الكهربائي |
السرعة سرعة الدوران |
تيار التيار الكهربائي |
عزم الدوران العزم |
الإخراج القدرة الإخراجية |
Eff الكفاءة |
عزم الدوران العزم |
تيار التيار الكهربائي |
|||||||||||||
| دورة في الدقيقة | م.أ. | دورة في الدقيقة | أ | mN.m | W | % | mN.m | أ | |||||||||||||
| ZY3157 | 12 | 5000 | 138 | 4000 | 0.35 | 6.54 | 2.74 | 65.47 | 19.62 | 1.70 | |||||||||||
| ZY3157 | 24 | 5000 | 70 | 4000 | 0.18 | 6.89 | 2.89 | 65.29 | 20.67 | 0.95 | |||||||||||
| بيانات فنية لمotor With Gearbox مواصفات المحرك المخفض | |||||||||||||||||||||
| بيانات المخفض مواصفات صندوق التروس | |||||||||||||||||||||
|
نسبة التروس نسبة التخفيض n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
عدد مراحل التروس عدد مراحل التخفيض |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
طول صندوق التروس طول صندوق التروس (مم) |
21.4 | 21.4 | 27.7 | 27.7 | 27.7 | 34 | 34 | 34 | 34 | 40.4 | 40.4 | 40.4 | 40.4 | 40.4 | 46.7 | 46.7 | 46.7 | 46.7 | 46.7 | ||
|
الكفاءة الكفاءة (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| ZY3157-12V-5000R | |||||||||||||||||||||
|
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
عزم الدوران المقدر العزم المقدر (ن.م) |
0.021 | 0.029 | 0.065 | 0.091 | 0.127 | 0.205 | 0.285 | 0.402 | 0.558 | 0.645 | 0.901 | 1.260 | 1.748 | 2.461 | 2.835 | 3.967 | 5.545 | 7.500 | 7.500 | ||
|
عزم الدوران المقدر العزم المقدر (KG.CM) |
0.20 | 0.28 | 0.63 | 0.89 | 1.25 | 2.01 | 2.79 | 3.94 | 5.47 | 6.32 | 8.83 | 12.35 | 17.13 | 24.12 | 27.78 | 38.87 | 54.34 | 73.50 | 73.50 | ||
|
عزم الدوران المقدر العزم المقدر (LB.IN) |
0.23 | 0.33 | 0.73 | 1.02 | 1.44 | 2.31 | 3.22 | 4.53 | 6.30 | 7.29 | 10.18 | 14.22 | 19.74 | 27.79 | 32.01 | 44.79 | 62.61 | 84.68 | 84.68 | ||
| ZY3157-24V-5000R | |||||||||||||||||||||
|
سرعة بدون حمولة سرعة الدوران بدون حمل (دورة في الدقيقة) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
السرعة المقدرة سرعة الدوران المقدرة (دورة في الدقيقة) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
عزم الدوران المقدر العزم المقدر (ن.م) |
0.022 | 0.030 | 0.068 | 0.096 | 0.134 | 0.216 | 0.300 | 0.423 | 0.588 | 0.680 | 0.950 | 1.327 | 1.841 | 2.593 | 2.987 | 4.179 | 5.842 | 7.500 | 7.500 | ||
|
عزم الدوران المقدر العزم المقدر (KG.CM) |
0.21 | 0.30 | 0.67 | 0.94 | 1.31 | 2.11 | 2.94 | 4.15 | 5.76 | 6.66 | 9.31 | 13.01 | 18.05 | 25.41 | 29.27 | 40.96 | 57.25 | 73.50 | 73.50 | ||
|
عزم الدوران المقدر العزم المقدر (LB.IN) |
0.24 | 0.34 | 0.77 | 1.08 | 1.51 | 2.44 | 3.39 | 4.78 | 6.64 | 7.68 | 10.72 | 14.98 | 20.79 | 29.28 | 33.72 | 47.19 | 65.96 | 84.68 | 84.68 | ||

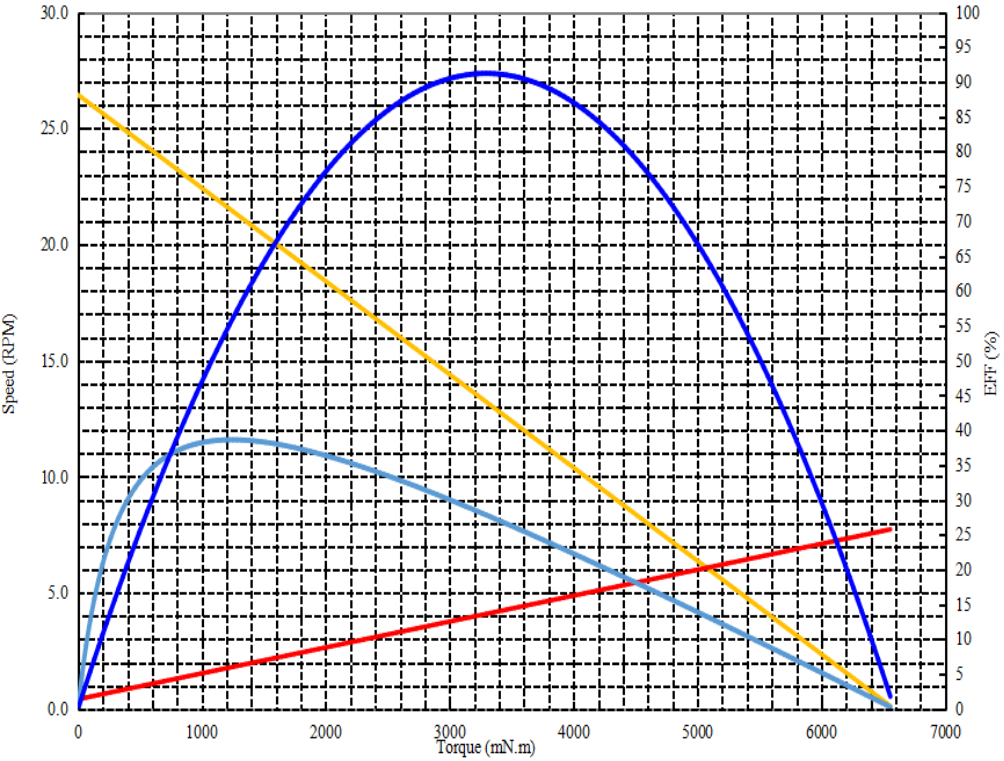

| محرك تروس حالة منحنى مثال على منحنى محرك التخفيض | |||||||||||||||||||||
| مشروع اسم المشروع : | محرك تروس تيار مستمر | تمر التاريخ : | 2025/3/26 | الأداء (في درجة حرارة محيطة 25-30 ℃) | |||||||||||||||||
| سرعة المحرك سرعة الدوران : | 5000 دورة في الدقيقة | مقياس كامل المدى : | 100% | Eff | اختبار سريع لمنع ارتفاع درجة الحرارة وأضرار الإفراط في الحمل. | ||||||||||||||||
| سلسلة التروس الرتبة : | 4 | 5.0 | وات | جهد ثابت تحميل بضغط ثابت : | 24 | فولت | |||||||||||||||
| نسبة التروس نسبة التخفيض : | 189 | 5.0 | أمبير. | الاتجاه الاتجاه : | ع.س / ع.ض | ||||||||||||||||
 |
عند عدم وجود حمل معامِلات التشغيل بدون حمل | ||||||||||||||||||||
| السرعة سرعة الدوران : | 26.5 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.07 | أمبير | |||||||||||||||||||
| المعالم الفورية القصوى أكبر معالم فورية | |||||||||||||||||||||
| عزم الدوران العزم الدوران : | 6370.05 | mN-m | |||||||||||||||||||
| تيار التيار الكهربائي : | 1.30 | أمبير | |||||||||||||||||||
| عند الكفاءة القصوى معلمات نقطة الكفاءة العالية | |||||||||||||||||||||
| الكفاءة الكفاءة : | 38.6 | % | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 1242.8 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 21.5 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.30 | أمبير | |||||||||||||||||||
| الإخراج قوة الإخراج : | 2.79 | وات | |||||||||||||||||||
| عند أعلى إنتاج للطاقة معلمات إخراج الطاقة القصوى | |||||||||||||||||||||
| الإخراج قوة الإخراج : | 4.562 | وات | |||||||||||||||||||
| عزم الدوران العزم الدوران : | 3294.1 | mN-m | |||||||||||||||||||
| السرعة سرعة الدوران : | 13.2 | دورة في الدقيقة | |||||||||||||||||||
| تيار التيار الكهربائي : | 0.68 | أمبير | |||||||||||||||||||
| التركيبة الإنتاجية ملحقات أخرى | |||||||||||||||||||||
| إكسسوارات الاسم | الجهد الكهربائي الجهد الكهربائي | الدقة الدقة | عدد القنوات | ملاحظة | |||||||||||||||||
| مغزل مغناطيسي المغزل المغناطيسي | 5V-24V | 12ppr | A&B | ||||||||||||||||||
