Fabryka hurtowa z wielkim momentem obrotowym 37mm skrzynia biegów 5kgcm 2nm 5v 24v 1000 obrotów na minutę 5 wattowy mikro-szczotkowany silnik biegów stałych z ce rohs
| Silnik biegów prądu stałego silnik z prądem.contynuálnym z reduktorem | 2 Nm | 5 Watów | |||||||||||||||||||
| silnik DC 3530ZY z mikropoczynkiem i bębnowym zębatym reducerem | |||||||||||||||||||||
| Seria TJP37FK | |||||||||||||||||||||
| Rysunek wymiarowy schemat wymiarów zewnętrznych (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

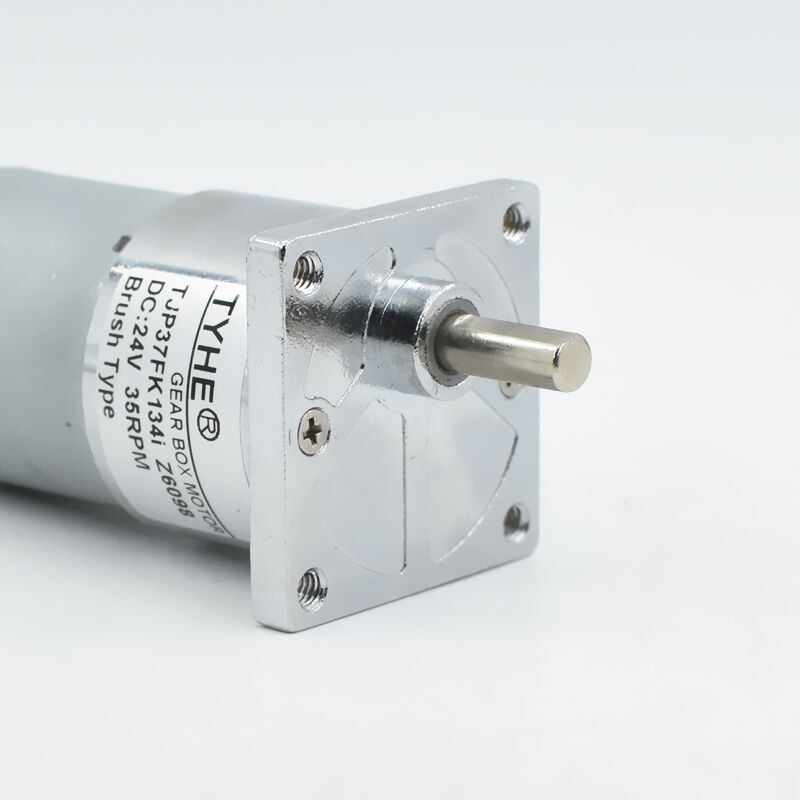

| Zdjęcie motora zdjęcie rzeczywiste silnika | |||||||||||||||||||||
 | |||||||||||||||||||||
| Charakterystyka silnika właściwości silnika | |||||||||||||||||||||
| Materiał obudowy materiał powierzchni montażowej | Stopu cynku leczek | ||||||||||||||||||||
| Materiał łańcucha bieguna materiał zębów | Metali pyłowych i stali metali pyłowych i zębów stalowych | ||||||||||||||||||||
| Przesunięcie wsteczne szczelina zębowa | ≤2° | ||||||||||||||||||||
| Wspomaganie na wałku wyjściowym wałek wyjściowy | Wsporne olejowe wsporne z olejem | ||||||||||||||||||||
| Zalecana maksymalna prędkość wejściowa zalecana maksymalna prędkość wejściowa | ≤10000 RPM | ||||||||||||||||||||
| Siła promieniowa siła promieniowa | ≤1kgf | ||||||||||||||||||||
| Siła osiowa siła osiowa | ≤0.7kgf | ||||||||||||||||||||
| Maksymalne ciśnienie na wałku maksymalna siła ciśnienia na wałku | ≤10kgf | ||||||||||||||||||||
| Przeciąg promieniowy przeciąg promieniowy | ≤0,1 mm | ||||||||||||||||||||
| Przeciąg osiowy przeciąg osiowy | ≤0.3mm | ||||||||||||||||||||
| Zakres temperatury pracy zakres temperatury użytkowej | -20℃ -120℃ | ||||||||||||||||||||
| Kolektor struktura przemienna | Szczotkowane | ||||||||||||||||||||
| Kierunek obrotu kierunek obrotu | CW / CCW | ||||||||||||||||||||
| Hałas hałas | ≤50db | ||||||||||||||||||||
| Dane techniczne silnika DC parametry silnika elektrycznego | |||||||||||||||||||||
| Wartości przy 25-30 ℃ pomiary przy temperaturze pokojowej | |||||||||||||||||||||
|
Model 型号 |
Napięcie znamionowe （V ） napięcie nominalne |
Bez obciążenia parametry przy bezobciążeniu |
Wynik parametry nominalne |
Zawieszenie parametry przy zablokowanym rotorze |
*Wskazówki: Specyfikacja techniczna po lewej stronie jest ograniczona, prosimy o kontakt z naszymi pracownikami w celu uzyskania więcej informacji o parametrach. porada: Parametry w tabeli danych po lewej stronie są ograniczone, proszę skontaktować się z obsługą klienta, aby uzyskać więcej informacji o parametrach. |
||||||||||||||||
|
Prędkość prędkość obrotowa |
Aktualny prąd |
Prędkość prędkość obrotowa |
Aktualny prąd |
Moment obrotowy moment obrotowy |
Wyjście praca wyjściowa |
Eff efektywność |
Moment obrotowy moment obrotowy |
Aktualny prąd |
|||||||||||||
| obr/min | - Co? | obr/min | A. | mN·m | W | % | mN·m | A. | |||||||||||||
| 3530ZY | 12 | 5500 | 60 | 4400 | 0.23 | 4.05 | 1.87 | 67.36 | 12.15 | 1.69 | |||||||||||
| 3530ZY | 24 | 3500 | 14 | 2800 | 0.08 | 4.12 | 1.21 | 66.96 | 12.36 | 0.65 | |||||||||||
| Dane techniczne silnika z reduktorem parametry silnika z reduktorem | |||||||||||||||||||||
| Dane reduktora parametry reduktora | |||||||||||||||||||||
|
Stosunek przekładni stosunek spowolnienia n : 1 |
9.5 | 14.7 | 22.3 | 27.2 | 44.5 | 63 | 80.3 | 121 | 147 | 187 | 283 | 344 | 565 | 728 | 802 | 1073 | 1540 | 1871 | 2272 | ||
|
Liczba biegów przekładni liczba etapów redukcyjnych |
2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
Długość przekładni długość skrzyni biegów (mm) |
22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
Wydajność efektywność (%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| 3530ZY-12V-5500R | |||||||||||||||||||||
|
Prędkość przy braku obciążenia prędkość przy braku obciążenia (rpm) |
578.9 | 374.1 | 246.6 | 202.2 | 123.6 | 87.3 | 68.5 | 45.5 | 37.4 | 29.4 | 19.4 | 16.0 | 9.7 | 7.6 | 6.9 | 5.1 | 3.6 | 2.9 | 2.4 | ||
|
Prędkość nominalna nominalna prędkość obrotowa (rpm) |
463.2 | 299.3 | 197.3 | 161.8 | 98.9 | 69.8 | 54.8 | 36.4 | 29.9 | 23.5 | 15.5 | 12.8 | 7.8 | 6.0 | 5.5 | 4.1 | 2.9 | 2.4 | 1.9 | ||
|
Moment znamionowy nominalny moment obrotowy (N.m) |
0.028 | 0.037 | 0.055 | 0.058 | 0.094 | 0.133 | 0.144 | 0.217 | 0.264 | 0.286 | 0.432 | 0.525 | 0.734 | 0.945 | 1.041 | 1.393 | 1.700 | 2.000 | 2.000 | ||
|
Moment znamionowy nominalny moment obrotowy (KG.CM) |
0.27 | 0.36 | 0.54 | 0.56 | 0.92 | 1.31 | 1.41 | 2.13 | 2.59 | 2.80 | 4.24 | 5.15 | 7.19 | 9.26 | 10.20 | 13.65 | 16.66 | 19.60 | 19.60 | ||
|
Moment znamionowy nominalny moment obrotowy (LB.IN) |
0.31 | 0.41 | 0.63 | 0.65 | 1.06 | 1.50 | 1.63 | 2.46 | 2.98 | 3.23 | 4.88 | 5.93 | 8.28 | 10.67 | 11.76 | 15.73 | 19.19 | 22.58 | 22.58 | ||
| 3530ZY-24V-3500R | |||||||||||||||||||||
|
Prędkość przy braku obciążenia prędkość przy braku obciążenia (rpm) |
368.4 | 238.1 | 157.0 | 128.7 | 78.7 | 55.6 | 43.6 | 28.9 | 23.8 | 18.7 | 12.4 | 10.2 | 6.2 | 4.8 | 4.4 | 3.3 | 2.3 | 1.9 | 1.5 | ||
|
Prędkość nominalna nominalna prędkość obrotowa (rpm) |
294.7 | 190.5 | 125.6 | 102.9 | 62.9 | 44.4 | 34.9 | 23.1 | 19.0 | 15.0 | 9.9 | 8.1 | 5.0 | 3.8 | 3.5 | 2.6 | 1.8 | 1.5 | 1.2 | ||
|
Moment znamionowy nominalny moment obrotowy (N.m) |
0.028 | 0.037 | 0.056 | 0.058 | 0.096 | 0.135 | 0.147 | 0.221 | 0.269 | 0.291 | 0.440 | 0.535 | 0.746 | 0.962 | 1.059 | 1.417 | 1.729 | 2.000 | 2.000 | ||
|
Moment znamionowy nominalny moment obrotowy (KG.CM) |
0.28 | 0.36 | 0.55 | 0.57 | 0.94 | 1.33 | 1.44 | 2.17 | 2.63 | 2.85 | 4.31 | 5.24 | 7.31 | 9.42 | 10.38 | 13.89 | 16.94 | 19.60 | 19.60 | ||
|
Moment znamionowy nominalny moment obrotowy (LB.IN) |
0.32 | 0.42 | 0.64 | 0.66 | 1.08 | 1.53 | 1.66 | 2.50 | 3.03 | 3.28 | 4.97 | 6.04 | 8.43 | 10.86 | 11.96 | 16.00 | 19.52 | 22.58 | 22.58 | ||
| Silnik z redukторem o krzywym kadłubie przykład krzywej silnika z redukторem | |||||||||||||||||||||
| Projekt nazwa projektu : | Silnik biegów prądu stałego | Data data : | 2025/3/26 | Wydajność (w temperaturze otoczenia 25-30 ℃ ) | |||||||||||||||||
| Prędkość silnika prędkość obrotowa : | 3500 obr./min | Pełna skala zakres pomiarowy : | 100% | Eff | Szybkie testowanie w celu zapobiegania wzrostowi temperatury i uszkodzeniom z powodu przegrzania. | ||||||||||||||||
| Łańcuch biegunowy liczba stopni : | 5 | 1.0 | Waty | Napięcie stałe stałe obciążenie ciśnieniowe : | 24 | Wolty | |||||||||||||||
| Stosunek przekładni stosunek spowolnienia : | 121 | 1.0 | Amp. | Kierunek kierunek : | CW/CCW | ||||||||||||||||
 |
Przy braku obciążenia parametry przy bezobciążeniu | ||||||||||||||||||||
| Prędkość prędkość obrotowa : | 30.0 | Obr/min | |||||||||||||||||||
| Aktualny prąd : | 0.01 | Ampery | |||||||||||||||||||
| Maksymalne parametry chwilowe maksymalny parametr chwilowy | |||||||||||||||||||||
| Moment obrotowy moment obrotowy : | 715.41 | mN-m | |||||||||||||||||||
| Aktualny prąd : | 0.19 | Ampery | |||||||||||||||||||
| W punkcie maksymalnej efektywności parametry punktu maksymalnej efektywności | |||||||||||||||||||||
| Wydajność efektywność : | 31.3 | % | |||||||||||||||||||
| Moment obrotowy moment obrotowy : | 156.4 | mN-m | |||||||||||||||||||
| Prędkość prędkość obrotowa : | 23.6 | Obr/min | |||||||||||||||||||
| Aktualny prąd : | 0.05 | Ampery | |||||||||||||||||||
| Wyjście moc wyjściowa : | 0.39 | Waty | |||||||||||||||||||
| W punkcie maksymalnej mocy wyjściowej parametry maksymalnej mocy wyjściowej | |||||||||||||||||||||
| Wyjście moc wyjściowa : | 0.574 | Waty | |||||||||||||||||||
| Moment obrotowy moment obrotowy : | 365.5 | mN-m | |||||||||||||||||||
| Prędkość prędkość obrotowa : | 15.0 | Obr/min | |||||||||||||||||||
| Aktualny prąd : | 0.10 | Ampery | |||||||||||||||||||
| Kombinacja produkcyjna inne akcesoria | |||||||||||||||||||||
| Akcesoria nazwa | Napięcie napięcie | Rozdzielczość rozdzielczość | Liczba kanałów | Uwagi | |||||||||||||||||
| Zero | |||||||||||||||||||||
