Goedkope hoge kwaliteit D37mm lage snelheid hoogkoppel 24V DC versnellingsmotor met rem 12V 25Watt 01 RPM tot 5RPM 2NM 15KGF
| DC-tandwielmotor gereduceerde dc-motor | 2 Nm | 25 Watts | |||||||||||||||||||
| 3864ZY Micro gestreken dc-motor met spur-gearbox | Voor combinatie met | ||||||||||||||||||||
| Encoder & Rem | |||||||||||||||||||||
| kan worden gecombineerd met encoder en rem | |||||||||||||||||||||
| TJP37FO Serie | |||||||||||||||||||||
| Afmetingstekening afmetingen tekening (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

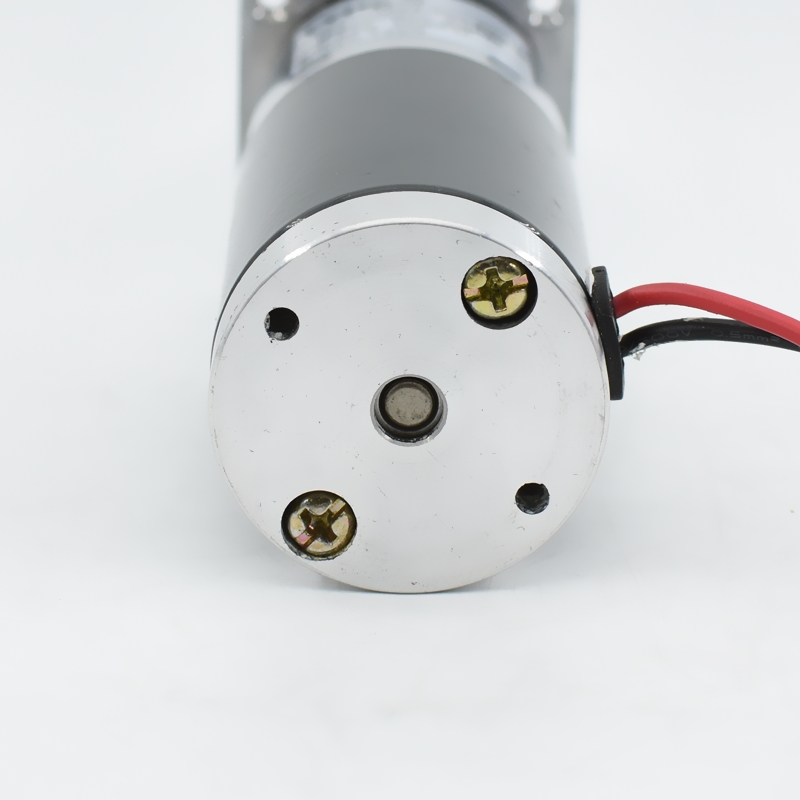

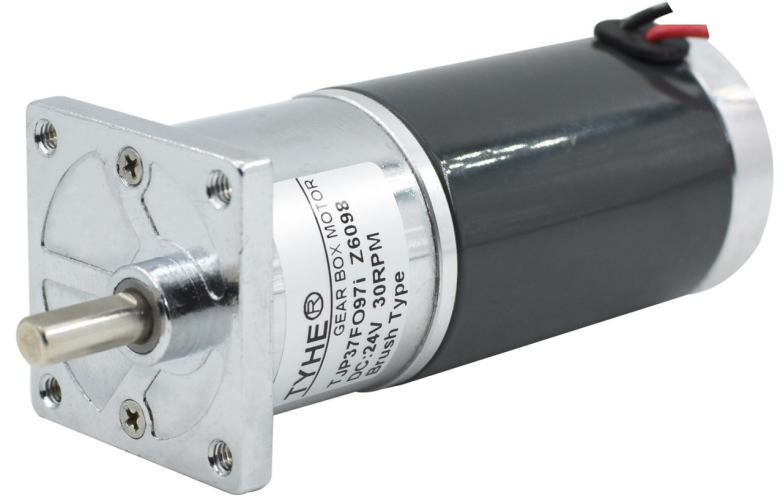

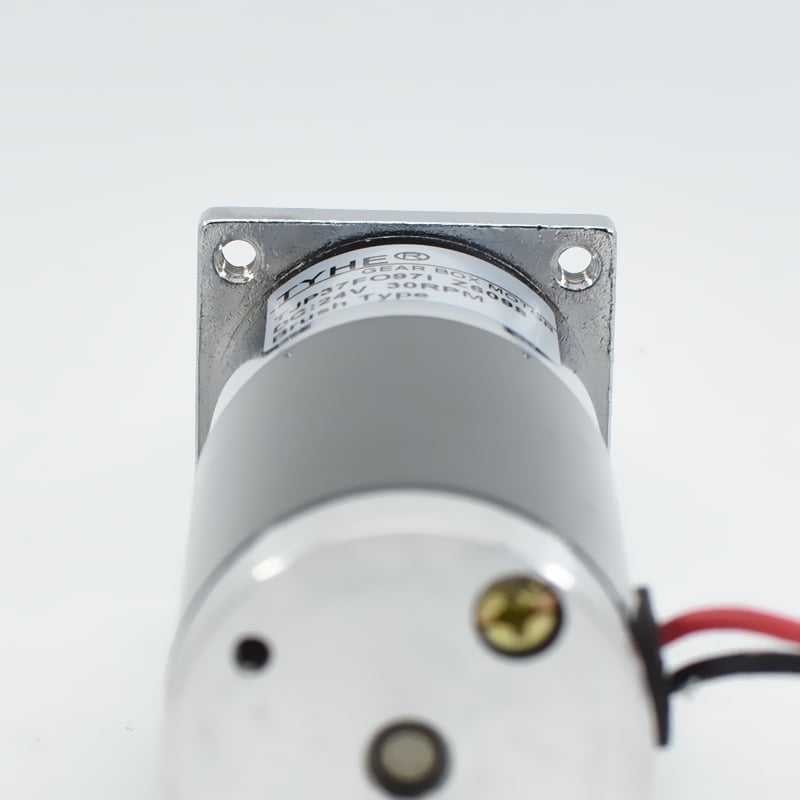

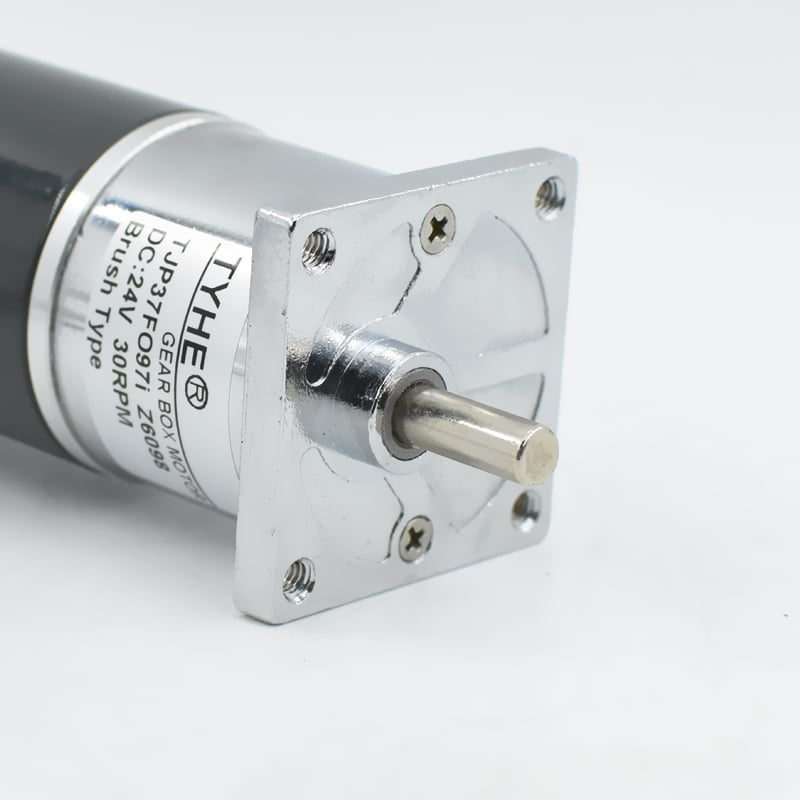

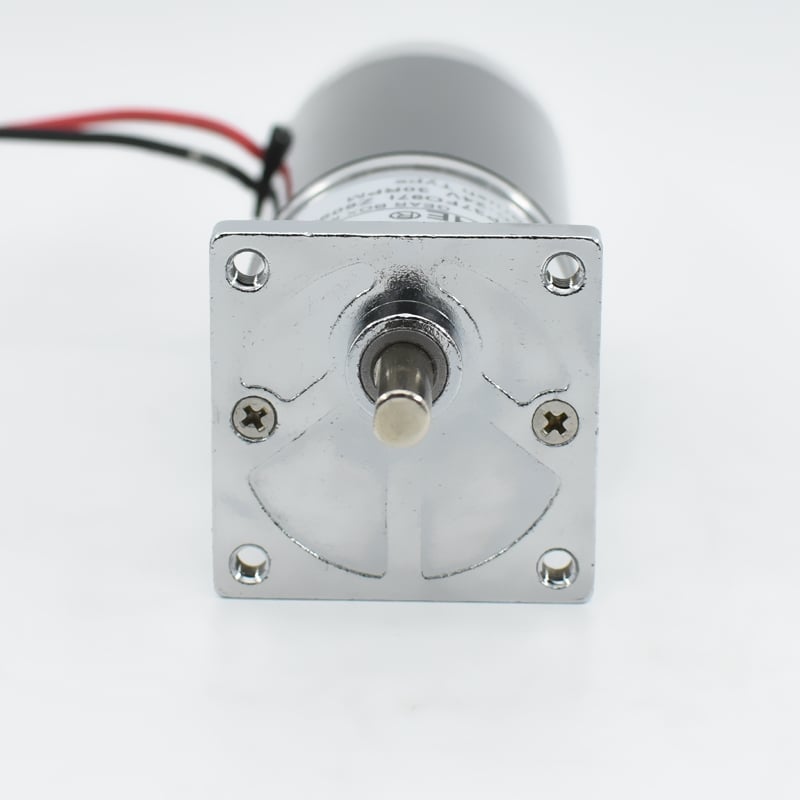

| Afbeelding van de motor fotografische weergave van de motor | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor kenmerken motor kenmerken | |||||||||||||||||||||
| Behuismateriaal materiaal van de montagevlak | Zinklegering zinkdruppeling | ||||||||||||||||||||
| Materiaal van de versnelling materiaal van de tandwiel | Poedermetallurgie & Staal poedermetallurgie en staal tandwiel | ||||||||||||||||||||
| Terugslag tandwieltoleraanse | ≤2° | ||||||||||||||||||||
| Draagstellen op uitkomstas uitkomstas-draagstellen | Olielager met olie-lager | ||||||||||||||||||||
| Aanbevolen max. invoersnelheid aangeraden maximale invoersnelheid | ≤10000TPM | ||||||||||||||||||||
| Radiale Kracht radiale kracht | ≤1kgf | ||||||||||||||||||||
| Axiale kracht axiale kracht | ≤0.7kgf | ||||||||||||||||||||
| Maximale drukkracht op as hoofdas maximale drukkracht | ≤10kgf | ||||||||||||||||||||
| Radiale speeling radiale spreiding | ≤0,1 mm | ||||||||||||||||||||
| Axiale speeling axiale spreiding | ≤0.3mm | ||||||||||||||||||||
| Werktemperatuursbereik gebruikstemperatuur bereik | -20℃-120℃ | ||||||||||||||||||||
| Commutator wisselstructuur | Geborsteld | ||||||||||||||||||||
| Richting van de draaiing draairichting | CW / CCW | ||||||||||||||||||||
| Geluidsniveau geluid | ≤ 60 dB | ||||||||||||||||||||
| Technische gegevens DC-motor parameters van de draaimotor | |||||||||||||||||||||
| Waarden bij 25-30 ℃ metingswaarden bij kamertemperatuur | |||||||||||||||||||||
|
Model model |
Gekwalificeerde Spanning （V ） nominaalspanning |
Leegloop leegloopparameters |
Beoordeeld gerateerde parameters |
Stalling blokkeerparameters |
*Tips: De specificaties aan de linkerkant zijn beperkt, neem contact op met ons personeel voor meer informatie over parameters. opmerking: De parameters in de tabel links zijn beperkt, neem contact op met onze klantenservice voor meer informatie. |
||||||||||||||||
|
Snelheid toerental |
Stroom stroom |
Snelheid toerental |
Stroom stroom |
Koppel koppelingsmoment |
Uitgang uitkomstvermogen |
Eff efficiëntie |
Koppel koppelingsmoment |
Stroom stroom |
|||||||||||||
| rpm | mA | rpm | Een | mN.m | W | % | mN.m | Een | |||||||||||||
| 3864ZY | 12 | 5000 | 300 | 4000 | 0.99 | 19.70 | 8.25 | 69.34 | 59.10 | 6.50 | |||||||||||
| 3864ZY | 24 | 6000 | 180 | 4800 | 0.65 | 20.30 | 10.20 | 65.74 | 60.90 | 4.52 | |||||||||||
| Technische gegevens motor met versnelling parameters van verminderingsmotor | |||||||||||||||||||||
| Gegevens van versnellingsbak parameters van verminderingskast | |||||||||||||||||||||
|
Versnelling verminderingsverhouding n : 1 |
8.2 | 11.7 | 14.7 | 19.1 | 27.2 | 34.4 | 44.5 | 63.5 | 80.3 | 104 | 148 | 187 | 242 | 346 | 437 | 565 | |||||
|
Aantal versnellingen aantal reductiestappen |
2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | |||||
|
Lengte van de versnellingsbak lengte van de versnellingsbak (mm) |
25.5 | 25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | |||||
|
Efficiëntie efficiëntie (%) |
0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | |||||
| 3864ZY-12V-5000R | |||||||||||||||||||||
|
Snelheid zonder belasting leeglooptoerental (rpm) |
609.8 | 427.4 | 340.1 | 261.8 | 183.8 | 145.3 | 112.4 | 78.7 | 62.3 | 48.1 | 33.8 | 26.7 | 20.7 | 14.5 | 11.4 | 8.8 | |||||
|
Nominaal Snelheid gekoppelde toerental (rpm) |
487.8 | 341.9 | 272.1 | 209.4 | 147.1 | 116.3 | 89.9 | 63.0 | 49.8 | 38.5 | 27.0 | 21.4 | 16.5 | 11.6 | 9.2 | 7.1 | |||||
|
Genominale koppel gekoppelde koppelingsmoment (N.m) |
0.117 | 0.142 | 0.178 | 0.231 | 0.280 | 0.354 | 0.458 | 0.555 | 0.702 | 0.909 | 1.100 | 1.389 | 1.798 | 2.000 | 2.000 | 2.000 | |||||
|
Genominale koppel gekoppelde koppelingsmoment (KG.CM) |
1.14 | 1.39 | 1.74 | 2.26 | 2.74 | 3.47 | 4.48 | 5.44 | 6.88 | 8.91 | 10.78 | 13.62 | 17.62 | 19.60 | 19.60 | 19.60 | |||||
|
Genominale koppel gekoppelde koppelingsmoment (LB.IN) |
1.32 | 1.60 | 2.01 | 2.61 | 3.16 | 3.99 | 5.17 | 6.27 | 7.93 | 10.26 | 12.42 | 15.69 | 20.30 | 22.58 | 22.58 | 22.58 | |||||
| 3864ZY-24V-6000R | |||||||||||||||||||||
|
Snelheid zonder belasting leeglooptoerental (rpm) |
731.7 | 512.8 | 408.2 | 314.1 | 220.6 | 174.4 | 134.8 | 94.5 | 74.7 | 57.7 | 40.5 | 32.1 | 24.8 | 17.3 | 13.7 | 10.6 | |||||
|
Nominaal Snelheid gekoppelde toerental (rpm) |
585.4 | 410.3 | 326.5 | 251.3 | 176.5 | 139.5 | 107.9 | 75.6 | 59.8 | 46.2 | 32.4 | 25.7 | 19.8 | 13.9 | 11.0 | 8.5 | |||||
|
Genominale koppel gekoppelde koppelingsmoment (N.m) |
0.120 | 0.146 | 0.183 | 0.238 | 0.288 | 0.365 | 0.472 | 0.572 | 0.723 | 0.937 | 1.133 | 1.432 | 1.853 | 2.000 | 2.000 | 2.000 | |||||
|
Genominale koppel gekoppelde koppelingsmoment (KG.CM) |
1.18 | 1.43 | 1.80 | 2.33 | 2.82 | 3.57 | 4.62 | 5.61 | 7.09 | 9.18 | 11.10 | 14.03 | 18.16 | 19.60 | 19.60 | 19.60 | |||||
|
Genominale koppel gekoppelde koppelingsmoment (LB.IN) |
1.36 | 1.65 | 2.07 | 2.69 | 3.25 | 4.12 | 5.32 | 6.46 | 8.17 | 10.58 | 12.79 | 16.17 | 20.92 | 22.58 | 22.58 | 22.58 | |||||

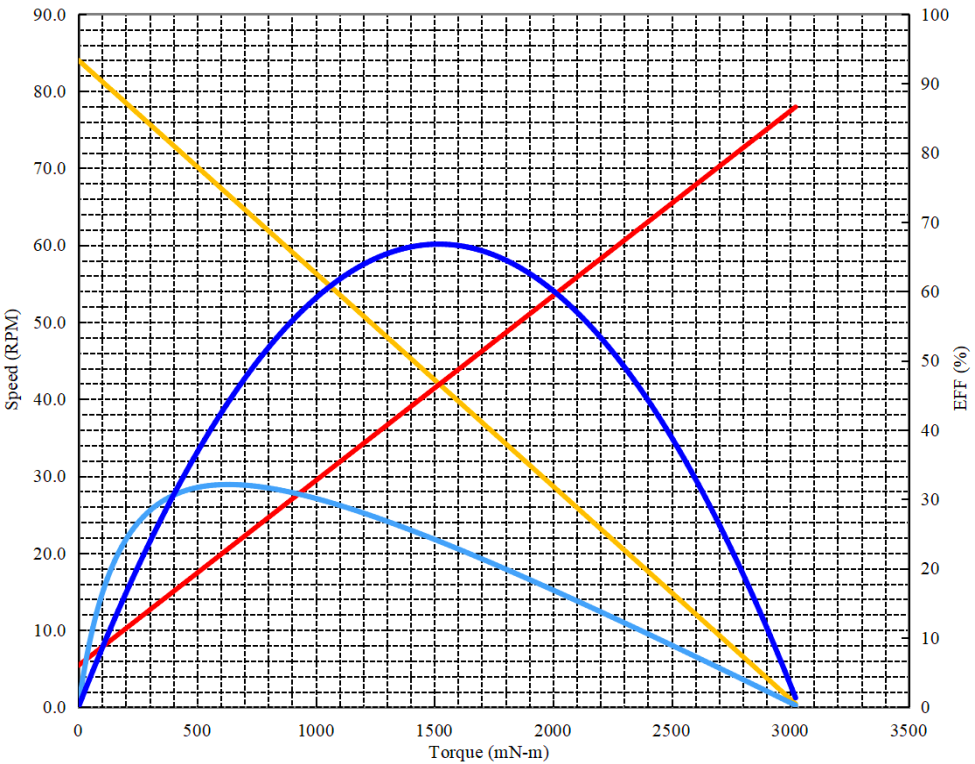

| Versnellingmotor met kromme behuizing vermindering motorcurve voorbeeld | |||||||||||||||||||||
| Project projectnaam : | DC-tandwielmotor | Dadel datum : | 2025/3/26 | Prestatie (bij een omgevingstemperatuur van 25-30 ℃) | |||||||||||||||||
| Motortoerental toerental : | 5000rpm | Volle schaal meetbereik : | 100% | Eff | Snel testen om te voorkomen dat de temperatuur stijgt en overbelastingsschade optreedt. | ||||||||||||||||
| Versnellingketting rangschikking : | 5 | 10.0 | Watt | Constante spanning constante druk belasting : | 12 | Volt | |||||||||||||||
| Versnelling verminderingsverhouding : | 104 | 5.0 | Amp. | Richting richting : | CW\/CCW | ||||||||||||||||
 |
Bij nulbelasting leegloopparameters | ||||||||||||||||||||
| Snelheid toerental : | 84.0 | Rpm | |||||||||||||||||||
| Stroom stroom : | 0.30 | Ampères | |||||||||||||||||||
| Maximale instantane parameters 最大瞬时参数 | |||||||||||||||||||||
| Koppel koppel : | 2940.02 | mN-m | |||||||||||||||||||
| Stroom stroom : | 4.35 | Ampères | |||||||||||||||||||
| Bij maximale efficiëntie parameters bij het punt van hoogste efficiëntie | |||||||||||||||||||||
| Efficiëntie efficiëntie : | 32.1 | % | |||||||||||||||||||
| Koppel koppel : | 631.8 | mN-m | |||||||||||||||||||
| Snelheid toerental : | 66.5 | Rpm | |||||||||||||||||||
| Stroom stroom : | 1.14 | Ampères | |||||||||||||||||||
| Uitgang uitkomstvermogen : | 4.40 | Watt | |||||||||||||||||||
| Bij maximale vermogensuitkomst parameters bij maximale vermogensuitkomst | |||||||||||||||||||||
| Uitgang uitkomstvermogen : | 6.680 | Watt | |||||||||||||||||||
| Koppel koppel : | 1518.8 | mN-m | |||||||||||||||||||
| Snelheid toerental : | 42.0 | Rpm | |||||||||||||||||||
| Stroom stroom : | 2.32 | Ampères | |||||||||||||||||||
| Productiekombinatie andere accessoires | |||||||||||||||||||||
| Accessoires naam | Spanning spanning | Resolutie resolutie | Kanalen | Opmerking | |||||||||||||||||
| Magnetische Encoder magnetische encoder | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Rem rem | 12v-24v | / | / | ||||||||||||||||||
| Optische encoder 光電編碼器 | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
