TJW58FX

מנוע הילוכים DC Worm מנוע ישר עם גלגל תולעת ותלתן																2.5 ניוטון-מטר		7 ואט
מנוע DC מברשת 3157ZY עם תיבת גיר עם שיניים לולאיות																למשתמש בקombinציה עם
																Ancodeר עם חיישן הול
																תומך בהצמדת אנקדר מגנטי
סדרה TJW58FX

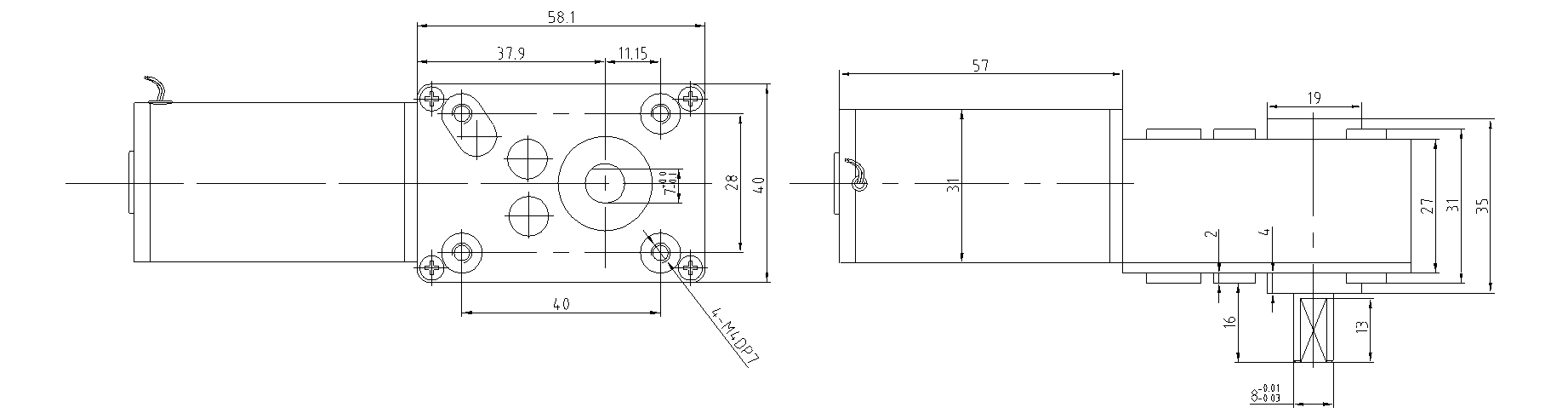

שרטוט מימדי תמונה של המימדים החיצוניים (מ"מ)

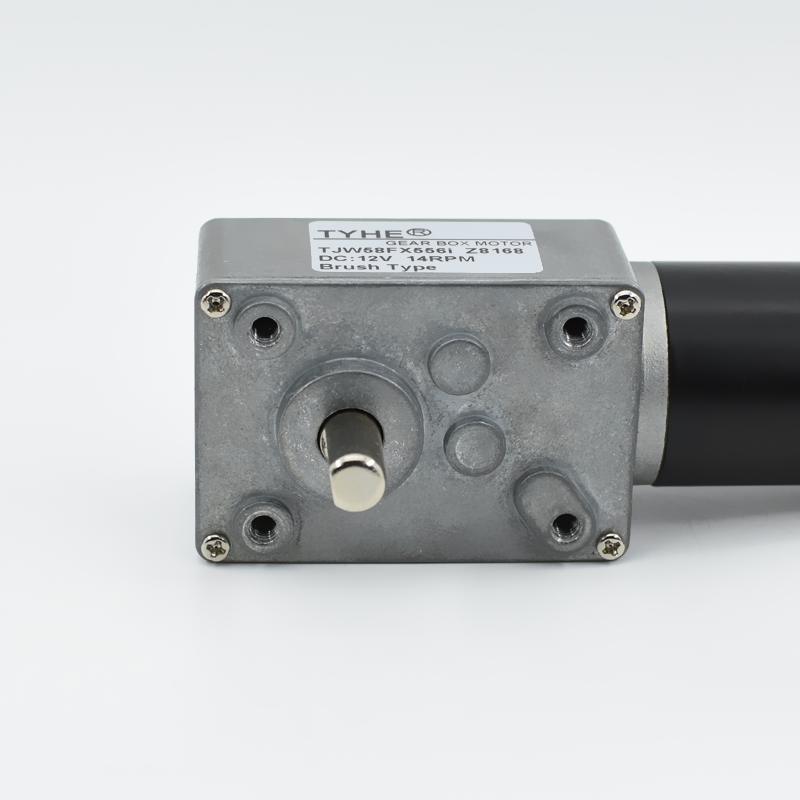

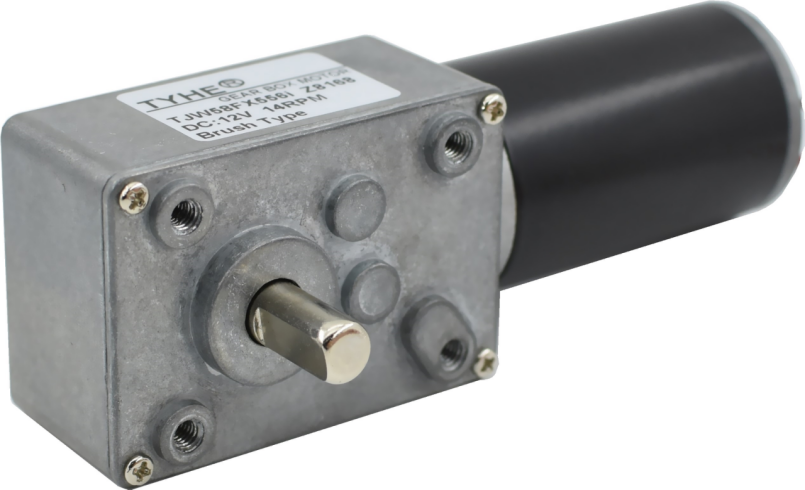

תמונה של המנוע תמונה של המנוע הפיזי
מאפייני מנוע מאפייני מנוע
חומרי דיור חומר פני ההתקנה															סגסוגת אבץ אלוית זינק
חומר שרשרת הילודים חומר גלגלים															מתכת אבקה מטל порошковый
השתקפות אחורה פערת גלגלים															≤2°
מכלולים על ציר הפלט מכלולים בציר הפלט															מכלול כדורי מכלול כדורים
מהירות קלט מרבית מומלצת מהירות קלט מרבית מומלצת															≤8000DPM
כוח רדיאלי כוח רדיאלי															≤3kgf
כוח אקסילי כח אקסילי															≤5kgf
הכוח הלחץ המרבי על הציר הכוח המרבי שציר הראש יכול לשאת															≤15kgf
פער רדיאלי פער רדיאלי															≤0.1 מ"מ
פער אקסילי הפרש צירתי															≤0.3 מ"מ
טווח טמפרטורת הפעלה טווחוּת הַשְׁמָלָה															-20℃-120℃
Commutator מבנה החלפת															מוברש
כיוון סיבוב כיוון סיבוב															CW / CCW
רעש רעש															≤55dB
נתוני טכניים של מנוע DC פרמטרים של מנוע דיוור
ערכים ערכים ב-25-30 ℃ מדידת ערכים בטמפרטורת החדר
דגם דגם	מתח מדורג （V ） מתח מוסמך	בלי עומס פרמטרים ללא עומס		מדורגת פרמטרים מוסמכים					עצירה פרמטרים בתנאי חסימה		*טיפים: טבלת הנתונים בצד השמאלי מוגבלת, אנא פנה לעובדים שלנו לקבלת מידע נוסף על פרמטרים. הערה: טבלת הנתונים בצד שמאל כוללת מספר פרמטרים מוגבלים, יש להתייחס אל המומחים שלנו לקבלת מידע נוסף.
		מהירות מהירות סיבוב	נוכחי זרם	מהירות מהירות סיבוב	נוכחי זרם	トルק מומנט	פלט istung יציאה	EFF יעילות	トルק מומנט	נוכחי זרם
		סל"ד	mA	סל"ד	א	mN.m	ו	%	mN.m	א
ZY3157	12	5000	138	4000	0.35	6.54	2.74	65.47	19.62	1.70
ZY3157	24	5000	70	4000	0.18	6.68	2.80	66.62	20.04	0.84
נתוני טכניים של מנוע עם תיבה פרמטרי מנוע ירידה
נתוני תיבת הילוכים פרמטרי תיבת ירידה
יחס הילוך יחס ירידה n : 1			27	50	79	93	122	167	213	263	311	407	556	710
מספר שלבי הילוך מספר רמות ירידה			3	3	3	3	3	3	3	4	4	4	4	4
גודל תיבת הילוכים גודל תיבת הילוכים (מ"מ)			58*40	58*40	58*40	58*40	58*40	58*40	58*40	58*40	58*40	58*40	58*40	58*40
יעילות יעילות (%)			0.61	0.61	0.61	0.61	0.61	0.61	0.61	0.52	0.52	0.52	0.52	0.52
ZY3157-12V-5000R
מהירות ריקה מהירות מהירות ללא עומס (המתק)			185.2	100.0	63.3	53.8	41.0	29.9	23.5	19.0	16.1	12.3	9.0	7.0
מהירות מדורגת מהירות מזומנת (המתק)			148.1	80.0	50.6	43.0	32.8	24.0	18.8	15.2	12.9	9.8	7.2	5.6
מומנט מדורג מומנט מזומן (N.m)			0.108	0.201	0.317	0.374	0.490	0.671	0.855	0.898	1.062	1.389	1.898	2.424
מומנט מדורג מומנט מזומן (ק"ג.ס"מ)			1.06	1.97	3.11	3.66	4.80	6.57	8.38	8.80	10.40	13.62	18.60	23.75
מומנט מדורג מומנט מזומן (פאונד.אינץ')			1.22	2.27	3.58	4.22	5.53	7.57	9.66	10.14	11.99	15.69	21.43	27.37
ZY3157-24V-5000R
מהירות ריקה מהירות מהירות ללא עומס (המתק)			185.2	100.0	63.3	53.8	41.0	29.9	23.5	19.0	16.1	12.3	9.0	7.0
מהירות מדורגת מהירות מזומנת (המתק)			148.1	80.0	50.6	43.0	32.8	24.0	18.8	15.2	12.9	9.8	7.2	5.6
מומנט מדורג מומנט מזומן (N.m)			0.111	0.205	0.324	0.382	0.500	0.685	0.874	0.917	1.084	1.419	1.939	2.476
מומנט מדורג מומנט מזומן (ק"ג.ס"מ)			1.09	2.01	3.18	3.74	4.90	6.71	8.56	8.99	10.63	13.91	19.00	24.26
מומנט מדורג מומנט מזומן (פאונד.אינץ')			1.25	2.32	3.66	4.31	5.65	7.74	9.87	10.35	12.24	16.02	21.89	27.95

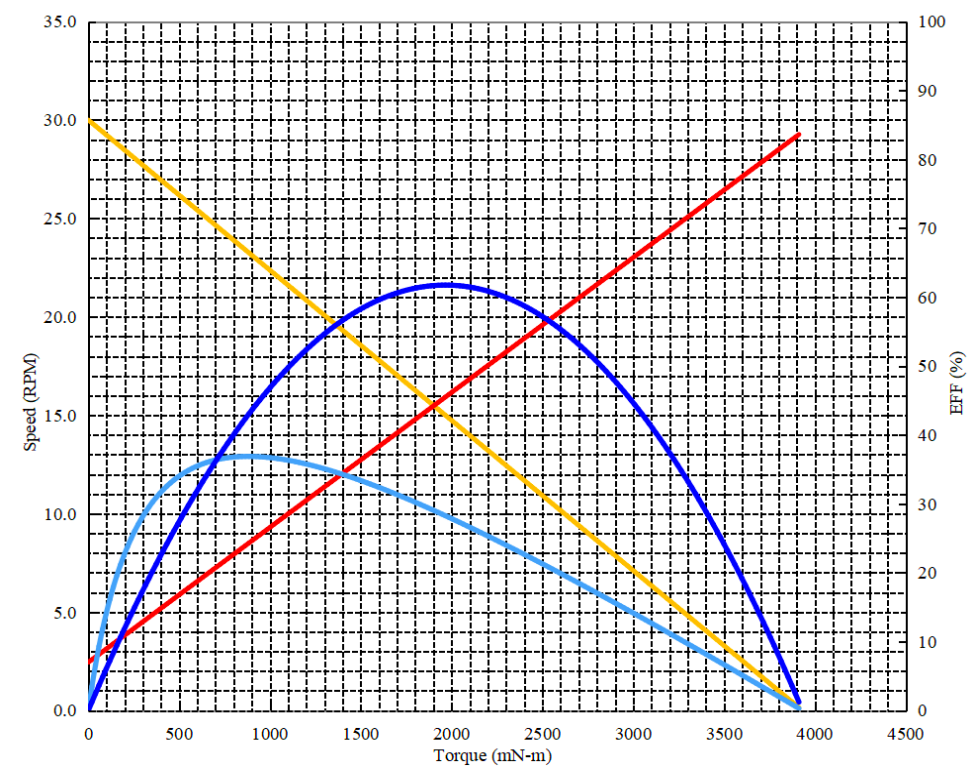

מקרה עקומה של מנוע גיר דוגמה לעקום של מנוע ירידה
פרויקט שם הפרויקט :			מנוע גיר DC			תאריך תאריך :			2025/3/26			ביצועệu năng (בטמפרטורה סביבתית של 25-30 ℃)
מהירות מנוע מהירות סיבוב :			5000DPM		קנה מידה מלא טווח מידה :				100%		EFF	בדיקת מהירה כדי למנוע עלייה בטמפרטורה ונזק עלוב.
שרשרת גיר מספר רמות :			3						5.0		וואט	מתח קבוע העלאה במתח קבוע :					24		וולט
יחס הילוך יחס ירידה :			167						1.0		אמפ.	כיוון כיוון :					לְמַיִן/נְגַד לְמַיִן
												בלי עומס פרמטרים ללא עומס
															מהירות מהירות סיבוב :			30.0		סל"ד
															נוכחי זרם :			0.070		אמפרים
												פרמטרים מידיים מרביים הפרמטרים המידיים הגדולים ביותר
															トルק トルק :			3866.1		mN-m
															נוכחי זרם :			0.840		אמפרים
												ביעילות מרבית פרמטרים של נקודת היעילות המרבית
															יעילות יעילות :			36.9		%
															トルק トルק :			880.62		mN-m
															מהירות מהירות סיבוב :			23.3		סל"ד
															נוכחי זרם :			0.242		אמפרים
															פלט הספק הפלט :			2.15		וואט
												בהספק הפלט המרבי פרמטרים של תחנת הפלט בהספק מרבי
															פלט הספק הפלט :			3.087		וואט
															トルק トルק :			1965.6		mN-m
															מהירות מהירות סיבוב :			15.0		סל"ד
															נוכחי זרם :			0.46		אמפרים
צירוף ייצור אקססوارי נוספים
אביזרים שם					מתח מתח			רזולוציה דقة					מספר תעלות						הערה
מגניט מיקוד מגניט קידוח					5V-24V			12ppr					A&B

מנוע גיר תולעת עמיד | TJW58FX | מומנט מקסימלי בטורת ה-58 מ"מ

תכונות

1. מרחק מרכזים של 58 מ"מ, עיצוב עמיד עם שסתומים גדולים במיוחד

2. טווח מומנט פליטה: 1–5 ניוטון-מטר, מומנט צדדי מקסימלי של 9 ניוטון-מטר

3. אטמים שמן דו-שפתניים להפעלה חסינה מפני דליפות בתנאים קשים

4. גוף גיר מוארך לשיפור פיזור החום

תיאור

TJW58FX הוא המודל בעל מומנט הסיבוב הגבוה ביותר בסדרת מנועי גלגל שיניים דלקה עם מרחק מרכזי של 58 מ"מ, ומספק מומנט פלט בטווח של 1 נ"מ עד 5 נ"מ (שיא של 9 נ"מ). גרסת הפעולה הכבדה הזו כוללת Lager חיצוניים גדולים במיוחד מסוג taper roller על ציר הפלט, גוף גלגל שיניים מחוזק עם סנפירים מורחבים לזרימת אוויר, וחצאי אטמים לשמן מסוג double-lip למניעת דליפות בסביבות קשות. הדלקה undergoes case hardening ומעובדת במיקרומטר, בעוד שהגלגל השיני (worm wheel) עשוי נחושת יצוקה צנטריפוגלית לעוצמה מקסימלית. יחס ההקטנה הזמין נע בין 7.5:1 ל-80:1. אנו מספקים מנועים אופציונליים, כולל מנועי זרם ישר ללא فرشות בעלי יעילות גבוהה, מנועי זרם חילופי עם בלם, ומנועים נגד בעירה לסביבות מסוכנות.

טווח רחב של תצורות:

מרחק מרכזי 58 מ"מ, יחס הקטנה 7.5–80:1, מומנט פלט 1–5 נ"מ (שיא 9 נ"מ), הספק קלט עד 40 וואט, הגנה לפי דרגות IP54–IP65.

יישומים

- רולרים תעשייתיים

- מכונות עטיפה אוטומטיות של פלטות

- ציוד בנייה (מגבהים קטנים)

- ציוד ימי על הסיפון (ווינצ'ים קטנים)

- ציוד עיבוד מזון

- מיכלים לערבוב תרופות

היתרונות של מנוע היליך תולעת TJW58FX

1. מומנט מקסימלי: 1 ניוטון-מטר ברציפות, 9 ניוטון-מטר בשיא בטור 58 מ"מ.

2. עיצוב עמיד לтеקיה: אטמים דו-שפתיים לסביבות קשות.

3. פיזור חום מעולה: סנפירים מורחבים להפעלה רציפה.

4. דרגת הגנה גבוהה: אפשרות IP65 ליישומים של שטיפת ציוד.
