TJX32RL

מנוע גלגלי שיניים פלנטריים DC מנוע עם גיר סיבוב ישר																7.5 Nm		5 וואט
RS385 מנוע DC מברשת קטן עם גירסון כוכבי																למשתמש בקombinציה עם
																Ancodeר עם חיישן הול
																תומך בהצמדת אנקדר מגנטי
סדרה TJX32RL

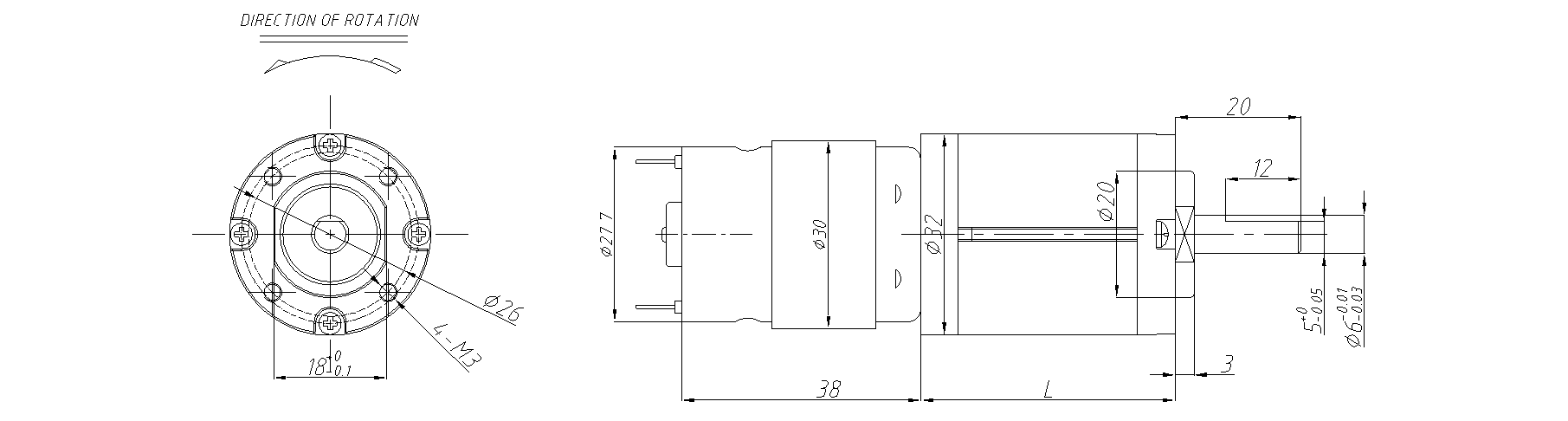

שרטוט מימדי תמונה של המימדים החיצוניים (מ"מ)

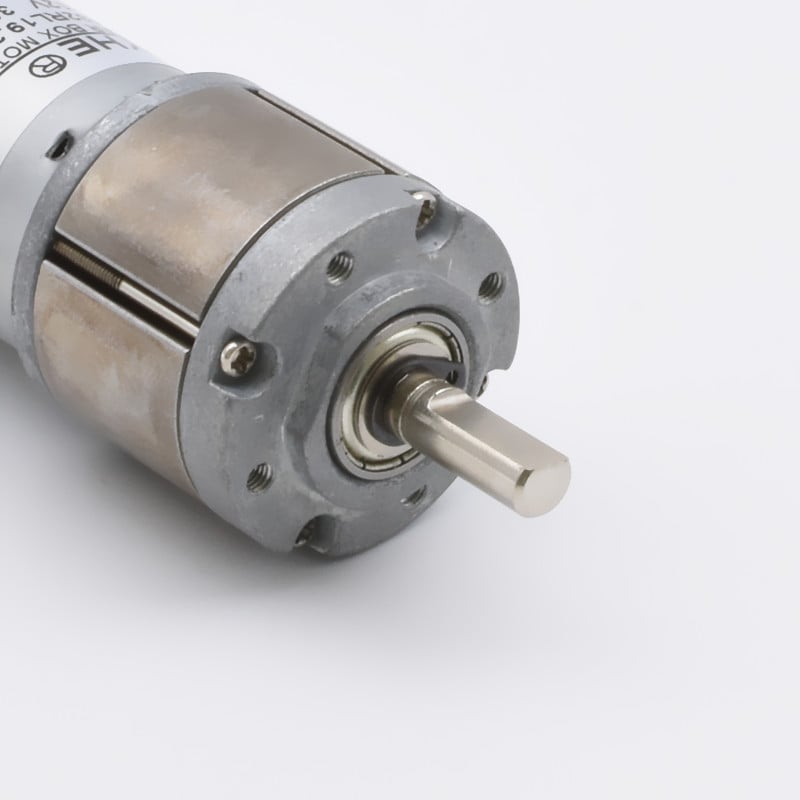

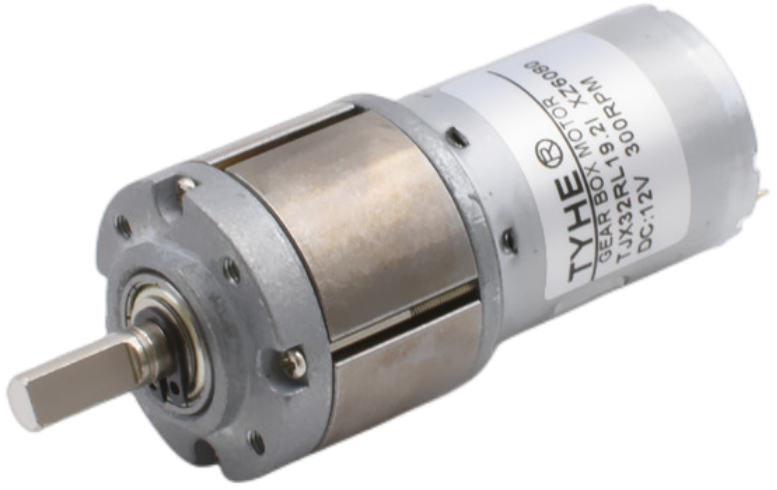

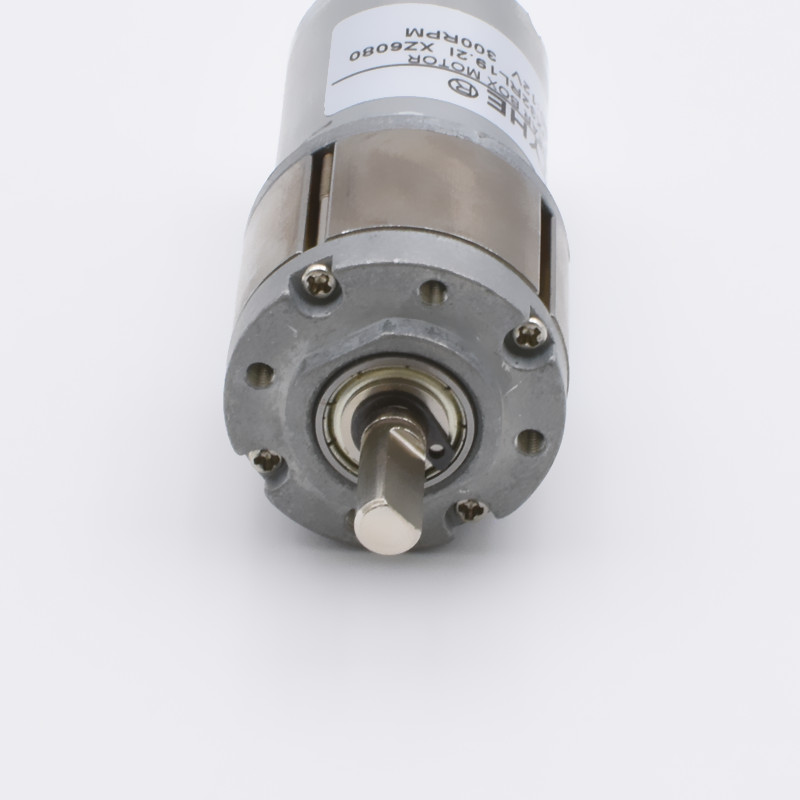

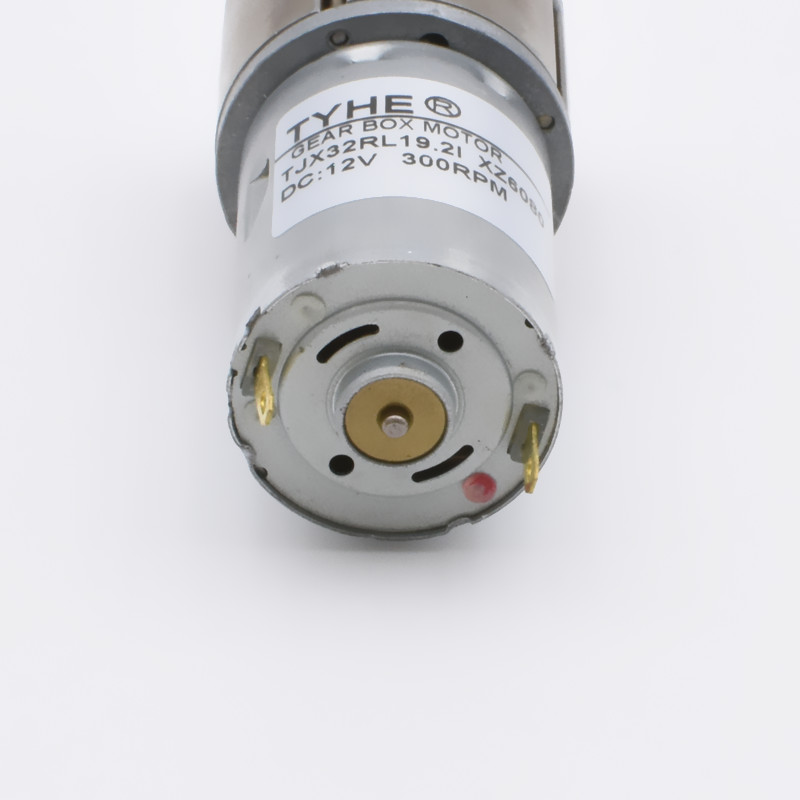

תמונה של המנוע תמונה של המנוע הפיזי
מאפייני מנוע מאפייני מנוע
חומרי דיור חומר פני ההתקנה															סגסוגת אבץ אלוית זינק
חומר שרשרת הילודים חומר גלגלים															מתכת אבקה מטל порошковый
השתקפות אחורה פערת גלגלים															≤2°
מכלולים על ציר הפלט מכלולים בציר הפלט															מכלול כדורי מכלול כדורים
מהירות קלט מרבית מומלצת מהירות קלט מרבית מומלצת															≤10000 RPM
כוח רדיאלי כוח רדיאלי															≤6kgf
כוח אקסילי כח אקסילי															≤3kgf
הכוח הלחץ המרבי על הציר הכוח המרבי שציר הראש יכול לשאת															≤13kgf
פער רדיאלי פער רדיאלי															≤0.1 מ"מ
פער אקסילי הפרש צירתי															≤0.3 מ"מ
טווח טמפרטורת הפעלה טווחוּת הַשְׁמָלָה															-20℃-120℃
Commutator מבנה החלפת															מוברש
כיוון סיבוב כיוון סיבוב															CW / CCW
רעש רעש															≤55dB
נתוני טכניים של מנוע DC פרמטרים של מנוע דיוור
ערכים ערכים ב-25-30 ℃ מדידת ערכים בטמפרטורת החדר
דגם דגם	מתח מדורג （V ） מתח מוסמך	בלי עומס פרמטרים ללא עומס		מדורגת פרמטרים מוסמכים					עצירה פרמטרים בתנאי חסימה		*טיפים: טבלת הנתונים בצד השמאלי מוגבלת, אנא פנה לעובדים שלנו לקבלת מידע נוסף על פרמטרים. הערה: טבלת הנתונים בצד שמאל כוללת מספר פרמטרים מוגבלים, יש להתייחס אל המומחים שלנו לקבלת מידע נוסף.
		מהירות מהירות סיבוב	נוכחי זרם	מהירות מהירות סיבוב	נוכחי זרם	トルק מומנט	פלט istung יציאה	EFF יעילות	トルק מומנט	נוכחי זרם
		סל"ד	mA	סל"ד	א	mN.m	ו	%	mN.m	א
RS385	12	4600	110	3680	0.25	4.98	1.92	64.83	14.94	0.98
RS385	24	5500	55	4400	0.15	5.10	2.35	64.20	15.30	0.84
נתוני טכניים של מנוע עם תיבה פרמטרי מנוע ירידה
נתוני תיבת הילוכים פרמטרי תיבת ירידה
יחס הילוך יחס ירידה n : 1			3.7	5.2	13.7	19.2	26.9	51	71	100	139	189	264	369	512	721	977	1367	1911	2672	3639
מספר שלבי הילוך מספר רמות ירידה			1	1	2	2	2	3	3	3	3	4	4	4	4	4	5	5	5	5	5
אורך תיבת ההילוכים אורך תיבת הילוכים (מ"מ)			21.4	21.4	27.7	27.7	27.7	34	34	34	34	40.4	40.4	40.4	40.4	40.4	46.7	46.7	46.7	46.7	46.7
יעילות יעילות (%)			0.85	0.85	0.72	0.72	0.72	0.61	0.61	0.61	0.61	0.52	0.52	0.52	0.52	0.52	0.44	0.44	0.44	0.44	0.44
RS385-12V-4600R
מהירות ריקה מהירות מהירות ללא עומס (המתק)			1243.2	884.6	335.8	239.6	171.0	90.2	64.8	46.0	33.1	24.3	17.4	12.5	9.0	6.4	4.7	3.4	2.4	1.7	1.3
מהירות מדורגת מהירות מזומנת (המתק)			994.6	707.7	268.6	191.7	136.8	72.2	51.8	36.8	26.5	19.5	13.9	10.0	7.2	5.1	3.8	2.7	1.9	1.4	1.0
מומנט מדורג מומנט מזומן (N.m)			0.016	0.022	0.049	0.069	0.097	0.156	0.217	0.306	0.425	0.491	0.686	0.959	1.331	1.874	2.159	3.021	4.223	5.904	7.500
מומנט מדורג מומנט מזומן (ק"ג.ס"מ)			0.15	0.22	0.48	0.68	0.95	1.53	2.13	3.00	4.17	4.81	6.73	9.40	13.04	18.37	21.16	29.60	41.38	57.86	73.50
מומנט מדורג מומנט מזומן (פאונד.אינץ')			0.18	0.25	0.56	0.78	1.09	1.76	2.45	3.45	4.80	5.55	7.75	10.83	15.03	21.16	24.37	34.10	47.68	66.66	84.68
RS385-24V-5500R
מהירות ריקה מהירות מהירות ללא עומס (המתק)			1486.5	1057.7	401.5	286.5	204.5	107.8	77.5	55.0	39.6	29.1	20.8	14.9	10.7	7.6	5.6	4.0	2.9	2.1	1.5
מהירות מדורגת מהירות מזומנת (המתק)			1189.2	846.2	321.2	229.2	163.6	86.3	62.0	44.0	31.7	23.3	16.7	11.9	8.6	6.1	4.5	3.2	2.3	1.6	1.2
מומנט מדורג מומנט מזומן (N.m)			0.016	0.023	0.050	0.071	0.099	0.160	0.222	0.313	0.435	0.503	0.703	0.982	1.363	1.919	2.211	3.093	4.324	6.046	7.500
מומנט מדורג מומנט מזומן (ק"ג.ס"מ)			0.16	0.22	0.49	0.69	0.97	1.57	2.18	3.07	4.27	4.93	6.89	9.63	13.36	18.81	21.67	30.32	42.38	59.26	73.50
מומנט מדורג מומנט מזומן (פאונד.אינץ')			0.18	0.25	0.57	0.80	1.12	1.80	2.51	3.54	4.92	5.68	7.94	11.09	15.39	21.67	24.96	34.93	48.83	68.27	84.68

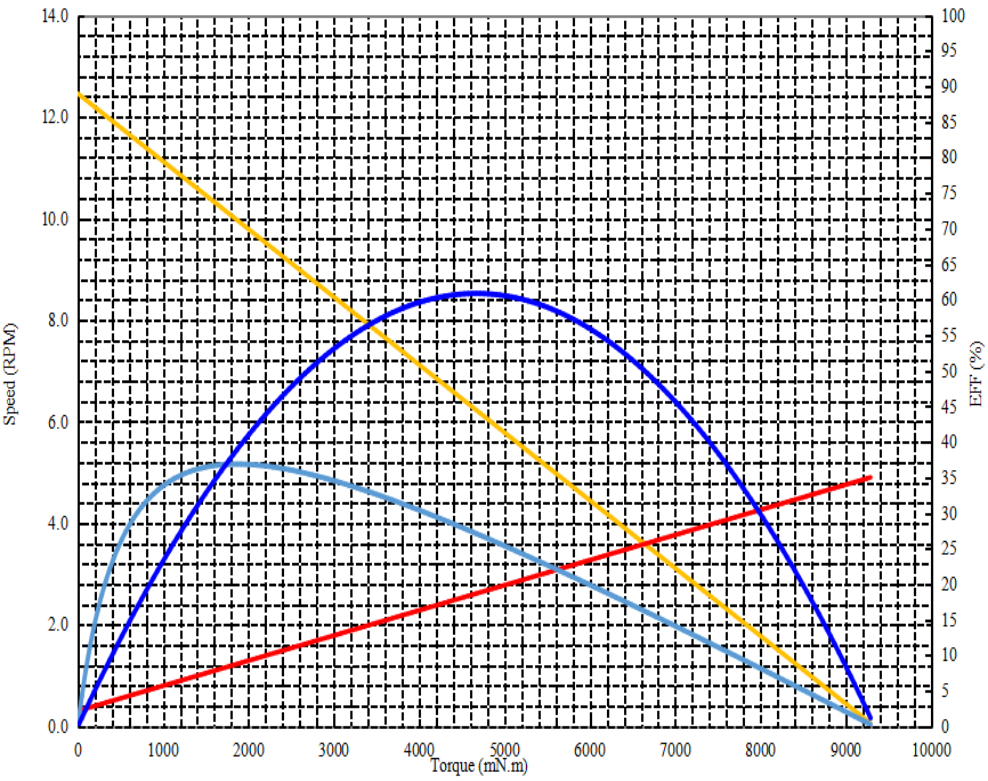

מקרה עקומה של מנוע גיר דוגמה לעקום של מנוע ירידה
פרויקט שם הפרויקט :			מנוע גיר DC			תאריך תאריך :			2025/3/26			ביצועệu năng (בטמפרטורה סביבתית של 25-30 ℃)
מהירות מנוע מהירות סיבוב :			4600DPM		קנה מידה מלא טווח מידה :				100%		EFF	בדיקת מהירה כדי למנוע עלייה בטמפרטורה ונזק עלוב.
שרשרת גיר מספר רמות :			4						5.0		וואט	מתח קבוע העלאה במתח קבוע :					12		וולט
יחס הילוך יחס ירידה :			369						5.0		אמפ.	כיוון כיוון :					לְמַיִן/נְגַד לְמַיִן
															トルק トルק :			4667.3		mN-m
															מהירות מהירות סיבוב :			6.2		סל"ד
															נוכחי זרם :			0.93		אמפרים
צירוף ייצור אקססوارי נוספים
אביזרים שם					מתח מתח			רזולוציה דقة					מספר תעלות						הערה
מגניט מיקוד מגניט קידוח					5V-24V			12ppr					A&B

מתנע פלנטרי עתיר עומס בקוטר 32 מ"מ | TJX32RL | מומנט פליטה של 25 ניוטון-מטר

תכונות

מתנע פלנטרי בקוטר 32 מ"מ, סיומת RL עם שלב פליטה מחוזק

מומנט פליטה עד 25 ניוטון-מטר, מומנט שיא של 40 ניוטון-מטר

מסבים גדולים בפליטה ליציבות תחת עומסים רדיאליים ואקסיאליים גבוהים

יחס ירידה בין 5–300:1

תיאור

TJX32RL הוא מתנע פלנטרי עתיר עומס בקוטר 32 מ"מ המסוגל לספק מומנט רציף של 25 ניוטון-מטר. שלב הפליטה משתמש בגלגלי שיניים פלנטריים מוגדלים ובסיב מסב פליטה בקוטר גדול, המותאם על ידי שני מסבים זוויתיים דו-כיווניים. מומנט השיא מגיע ל-40 ניוטון-מטר. יחס הירידה נע בין 5:1 ל-300:1. סטיית חזרה (Backlash) קטנה מ-1°. מתאים ליישומים עתירי עומס בהם יש מגבלות במקום.

טווח רחב:

קוטר 32 מ"מ, מומנט 15–25 ניוטון-מטר, מומנט שיא 40 ניוטון-מטר, יחס ירידה 5–300:1, עומס רדיאלי מקסימלי של 200 ניוטון.

יישומים

1. הנעה כחנית לכיסאות גלגלים חשמליים

2. זרועות רובוטיות עתירות עומס

3. מפעילי דלתות זזה אוטומטיות

4. שולחנות הרמה תעשייתיים

הטבות

1. צפיפות מומנט גבוהה: 25 ניוטון-מטר באביזר בקוטר 32 מ"מ.

2. Lager יציבים ביציאה: עמידים לעומסים צדדיים כבדים.

3. יכולת מומנט מרבית: 40 ניוטון-מטר לעומס יתר מחזורי.
