NEMA23

							VRSTA				Hibridni korak-motor					Niz pobude
							Veličina prirubnice				60mm Kvadrat
							Faze				2
							Preciznost koraka				±5%						Korak	A+	B+	- Što?	B-
							Tangencijalna sila				70N(15.5Lbs.) na kraju osi
							IP ocjena				IP40						1	+	+	-	-
							Radna temperatura				-20℃do +50 ℃						2	-	+	+	-
							Razred izolacije				B, 130 ℃						3	-	-	+	+
							Otpor izolacije				100 MΩ					UP (s smjerom kazaljke na satu)	4	+	-	-	+	UPP (protiv kazaljke na satu)

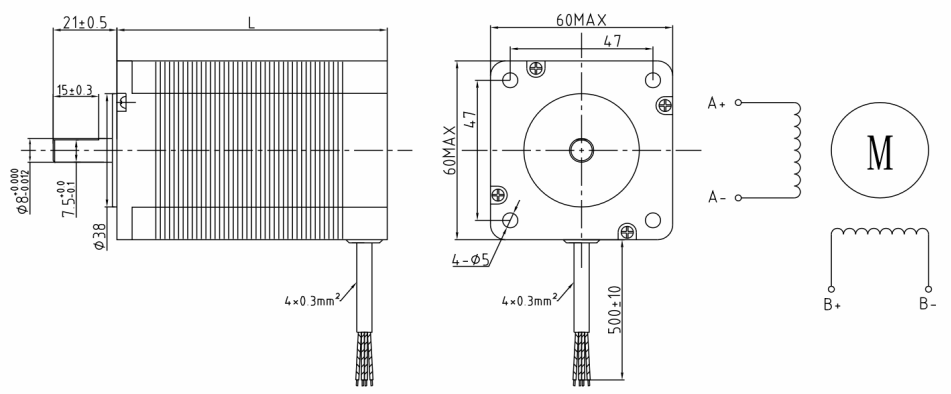

Dimenzije(mm)
Tehnički podaci
Model			Ugao koraka		Dužina motora		Trenutni		Otpornost		Induktivnost		Uređaj za održavanje obrtnog momenta		Detent moment		Inercija		Sljedeći članci:		Težina
			(° )		L(mm)		(A)		(Ω)		(mH)		(N.m)		(N.cm)		(g.cm²)		(Br.)		(kg)
TH6045HS-25004			1.8		45		2.50		10.00		22.0		0.55		2.5		150.0		4		0.47
TH6056HS-25004			1.8		56		2.50		1.30		2.8		0.55		2.5		150.0		4		0.47
TH6056HS-42004			1.8		56		4.20		12.00		26.0		0.80		2.8		190.0		4		0.52
TH6065HS-30006			1.8		65		3.00		6.80		9.2		0.62		3.0		230.0		6		0.59
TH6065HS-42004			1.8		65		4.20		0.85		2.1		0.90		3.0		230.0		4		0.59
TH6076HS-25006			1.8		76		2.50		3.20		5.5		0.90		3.5		280.0		6		0.68
TH6076HS-30004			1.8		76		3.00		1.30		4.0		1.10		3.5		280.0		4		0.68
TH6076HS-42004			1.8		76		4.20		0.40		1.3		1.10		3.5		280.0		4		0.68
TH6089HS-30004			1.8		89		3.00		7.50		20.0		1.40		5.0		380.0		4		0.85
TH6089HS-42004			1.8		89		4.20		1.30		2.0		1.40		5.0		380.0		4		0.85
TH60100HS-42004			1.8		100		4.20		1.20		4.3		1.80		6.0		440.0		4		1.05
TH60112HS-42004			1.8		112		4.20		0.55		1.8		1.80		6.0		440.0		4		1.05
Pretvorba momenta: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Ako vam su potrebni drugi parametri, obratite se službi za obiteljsku podršku.

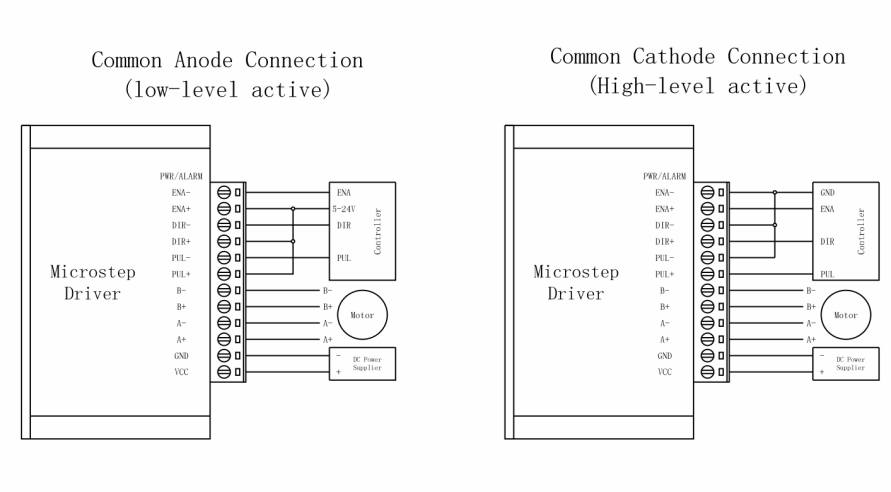

Povezivanje pogonskog motora

High-Power Industrial Stepper Motor | Nema23 | Heavy-Duty Precision Motion

Značajke

1. za S obzirom na to da je proizvodnja proizvoda obuhvaćena proizvodnjom proizvoda iz kategorije 9A, 9B ili 9B, točka (a) ne uključuje proizvodnju proizvoda iz kategorije 9A ili 9B.

2. - Što? U slučaju da je to potrebno za održavanje, prijenos momenta mora biti u skladu s uvjetima iz stavka 3.

3. Slijedi sljedeće: U slučaju da je to potrebno, to se može učiniti na temelju sljedećih kriterija:

4. - Što? Dostupno u dvostrukoj, trostrukoj i zatvorenoj verziji

Opis

Nema23 korak motor ima 57 mm kvadratni flans i pruža visok obrtni moment od 1,2 Nm do 3,5 Nm, što ga čini pogodnim za zahtjevne industrijske primjene. Dvosfazni hibridni dizajn je standardni, dok trodosfonske verzije nude glatkije rad i nižu vibraciju. Motor je izrađen od visoko kvalitetnih silikonskih laminiranih čelika i nosila za teške radne snage za neprekidno rad pod velikim opterećenjem. Utakminski kut je 1,8° (0,9° dostupno za verzije visoke rezolucije). Pružamo opcijske motore s IP65 zaštitom, integrisane kodere za kontrolu zatvorene petlje, opcije za kočenje za držanje položaja i planetarne mjenjače za množenje obrtnog momenta.

Široki raspon Nema23 konfiguracija:

U slučaju da je to moguće, mora se upotrebljavati sustav za upravljanje brzinama.

Prijave

- CNC frezere i ruteri

- Industrijski roboti za uzimanje i postavljanje

- Automatski vođeni vozila (AGV)

- strojevi za pakiranje i označavanje

- strojevi za tkanje i strojevi za pletenje

- Medicinska oprema za snimanje

- Sustavi za praćenje solarnih panela

- Automatski operatori vrata

Prednosti Nema23 stepera

1. za U slučaju da je to potrebno za proizvodnju električne energije, to se može koristiti za proizvodnju električne energije.

2. - Što? Industrijska izdržljivost: loži za teške radne aktivnosti i toplinska zaštita.

3. Slijedi sljedeće: U slučaju da je to moguće, sustav za provjeru položaja mora biti spreman za provjeru položaja.

4. - Što? U slučaju da je vozilo u stanju da se zaustavi, mora se provesti provjera vozila.
