TJZ25RB

কারখানার কাস্টমাইজড দীর্ঘ জীবন ছোট আকার 25mm ফ্রেম 24 ভোল্ট 12v 250 rpm 0.5w উচ্চ টর্ক ডিসি গিয়ার হ্রাস মোটর এনকোডার সঙ্গে

পরিচিতি

ডিসি গিয়ার মোটর ডিরেক্ট কারেন্ট রিডিউসিং মোটর																0.5 Nm		1 ওয়াট
RF310 মাইক্রো ব্রাশড ডি সি মোটর সঙ্গে স্পার গিয়ারবক্স																সম্ভাব্য সংমিশ্রণ
																হল সেন্সর এনকোডার
																চুম্বকीয় এনকোডার সাথে যোগ করা যেতে পারে


TJZ25RB সিরিজ
মাপের চিত্র আউটলাইন আকৃতির ছবি (মিমি)

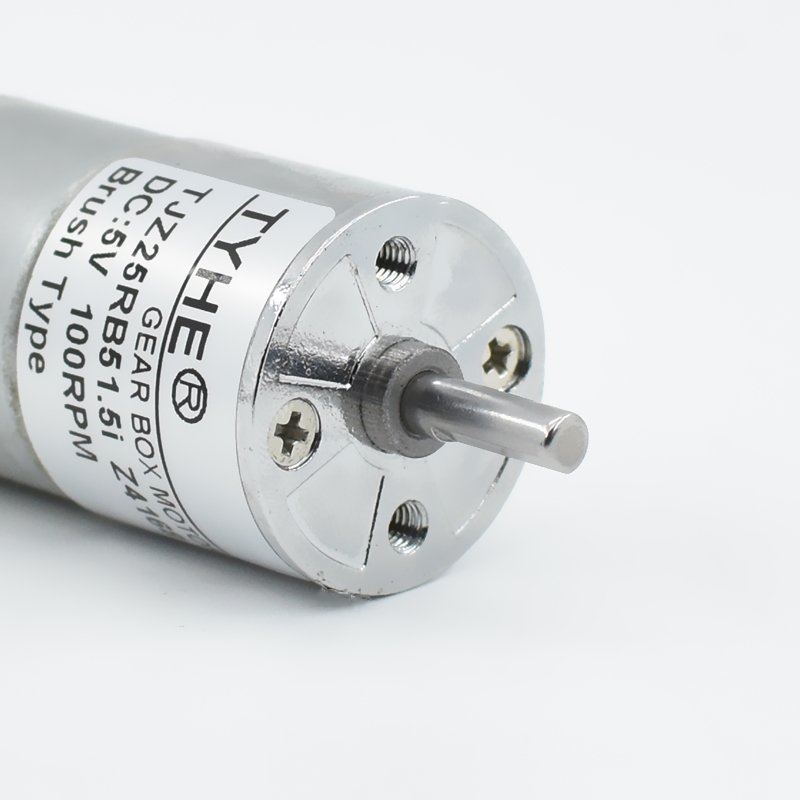

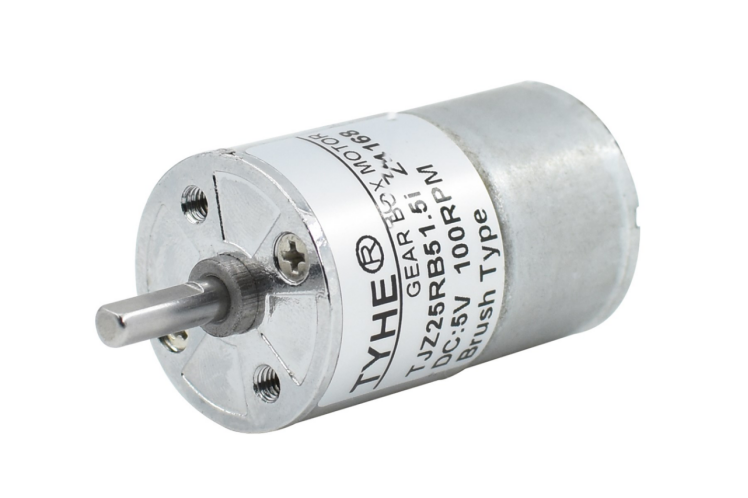

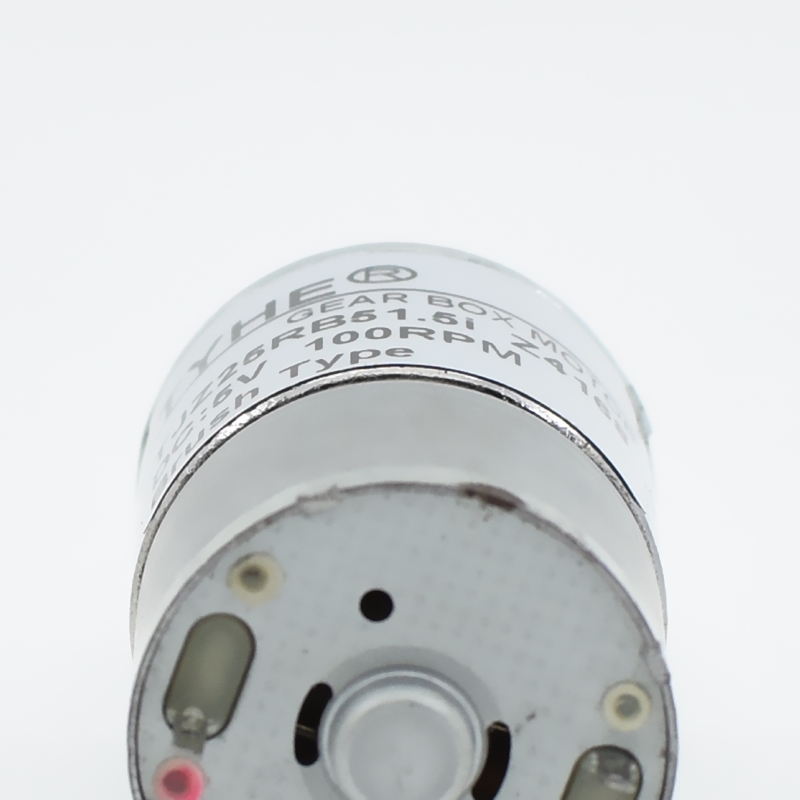

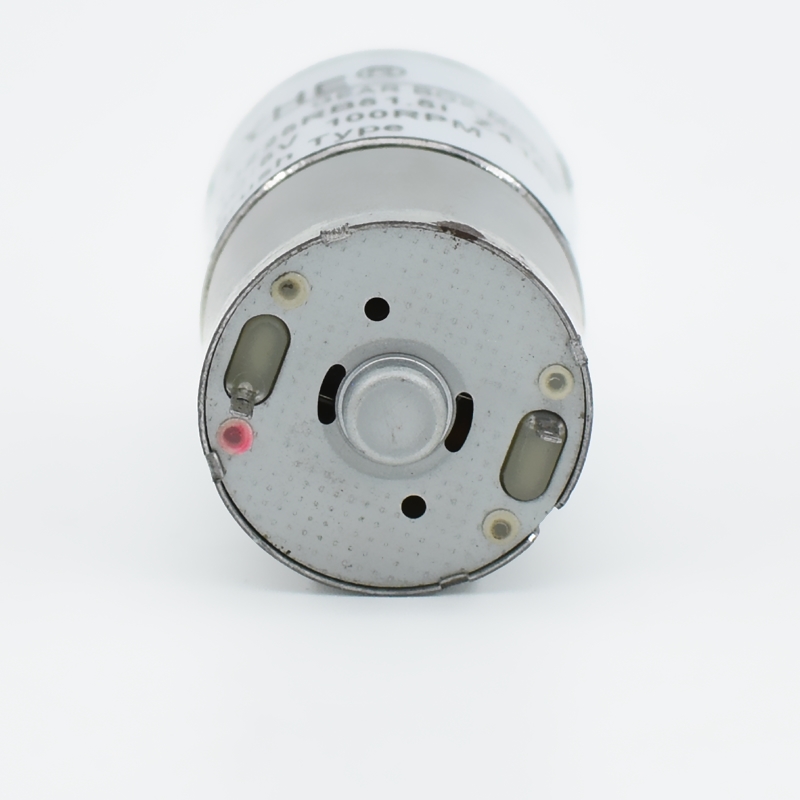

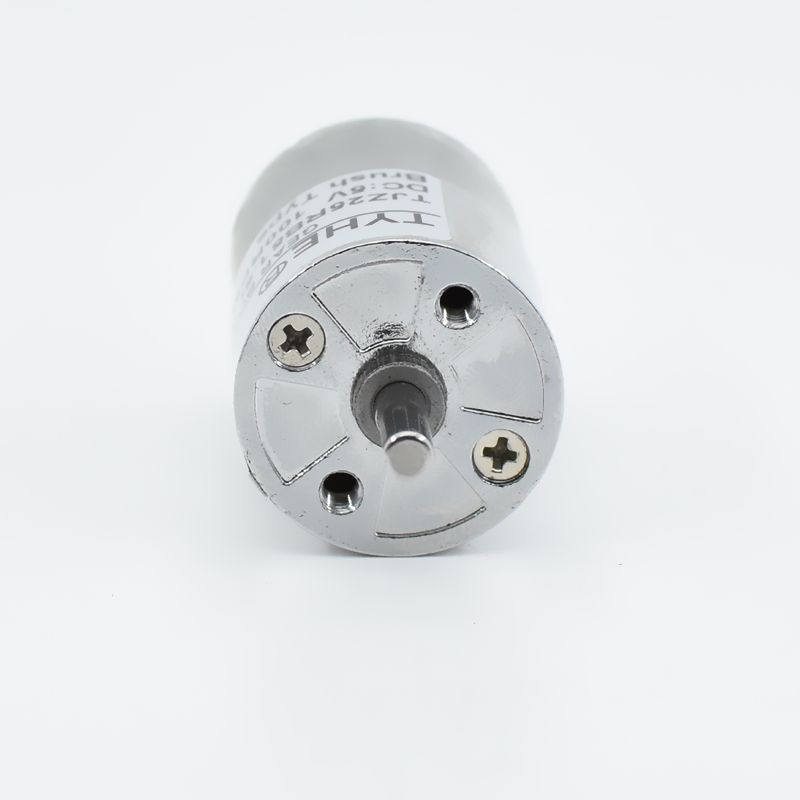

মোটরের ছবি মোটরের আসল ছবি

মোটরের বৈশিষ্ট্য মোটরের বৈশিষ্ট্য
আবাসিক উপাদান ইনস্টলেশন ফেসের মাতেরিয়াল															জিংক খাদ জিন্ক অ্যালোয়
গিয়ার চেইন মাতেরিয়াল গিয়ারের মাতেরিয়াল															পাউডার মেটালার্জি পাউডার মেটালার্জি
পিছনের লাশ গিয়ারের পিছনের ফাঁক															≤2°
আউটপুট শাফটের ব্যারিংস আউটপুট শাফট ব্যারিং															অয়েল ব্যারিং তেলযুক্ত ব্যারিং
পরামর্শযোগ্য সর্বোচ্চ ইনপুট গতি সুপারিশকৃত সর্বোচ্চ ইনপুট গতি															≤10000RPM
পরিধেয় বল রেডিয়াল ফোর্স															≤0.5kgf
অক্ষীয় বল অক্ষ বল															≤0.3kgf
অক্ষের উপর সর্বোচ্চ চাপ বল মুখ্য অক্ষের সর্বোচ্চ চাপ ধাক্কা বহন ক্ষমতা															≤3kgf
ব্যাসার্ধিক ফাঁক ব্যাসার্ধিক ফাঁক															≤0.1mm
অক্ষ ফাঁক অক্ষ ফাঁক															≤0.3mm
কার্যকরী তাপমাত্রার পরিসর ব্যবহার তাপমাত্রা পরিসীমা															-20℃-120℃
Commutator চেঞ্জার গঠন															ব্রাশ করা
রोটেশনের দিক রोটেশনের দিক															CW / CCW
শব্দ শব্দ															≤40dB


ডিসি মোটর তথ্য ডেটা ডি সি মোটর প্যারামিটার
মান 25-30 এর ক্ষেত্রে ℃ কamar তাপমাত্রায় মাপ
মডেল মডেল নম্বর	রেটেড ভোল্টেজ （ভি ） নির্ধারিত ভোল্টেজ	No-Load খালি লোড প্যারামিটার		নির্ধারিত নির্ধারিত প্যারামিটার					Stall ব্লক হওয়া প্যারামিটার		*টিপস: বাম দিকের ডেটাশীটটি সীমিত, আরও প্যারামিটারের জন্য আমাদের কর্মচারীদের সঙ্গে যোগাযোগ করুন। পrompt: বাম দিকের ডেটা টেবিলের প্যারামিটার সীমিত, আরও প্যারামিটার জানতে কাস্টমার সার্ভিসের সাথে যোগাযোগ করুন।
		গতি রোটেশন গতি	বর্তমান বিদ্যুৎ প্রবাহ	গতি রোটেশন গতি	বর্তমান বিদ্যুৎ প্রবাহ	টর্ক টর্ক	আউটপুট আউটপুট কাজ	Eff কার্যকারিতা	টর্ক টর্ক	বর্তমান বিদ্যুৎ প্রবাহ
		আরপিএম	mA	আরপিএম	এ	mN.m	ডব্লিউ	%	mN.m	এ
আরএফ৩১০	6	5000	26	4000	0.08	0.76	0.32	65.77	2.28	0.50
আরএফ৩১০	12	5000	15	4000	0.04	0.83	0.35	65.59	2.49	0.26
গিয়ারবক্স সহ মোটরের তথ্য গিয়ারবক্স সমন্বিত মোটরের প্যারামিটার
গিয়ারবক্স তথ্য গিয়ারবক্স প্যারামিটার
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত n : 1			5.7	10.6	12.5	14.7	23	32	38	51.5	83	98	113	156	215	253	249	344	474	557	654
গিয়ার স্টেজের সংখ্যা হ্রাস স্তরের সংখ্যা			2	3	3	3	4	4	4	5	5	5	6	6	6	6	7	7	7	7	7
গিয়ারবক্সের দৈর্ঘ্য গিয়ারবক্সের দৈর্ঘ্য (মিমি)			19	19	19	19	19	19	19	22	22	22	24	24	24	24	27	27	27	27	27
দক্ষতা কার্যকারিতা (%)			0.72	0.61	0.61	0.61	0.52	0.52	0.52	0.44	0.44	0.44	0.38	0.38	0.38	0.38	0.32	0.32	0.32	0.32	0.32
আরএফ৩১০-৬ভি-৫০০০আর
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM)			877.2	471.7	400.0	340.1	217.4	156.3	131.6	97.1	60.2	51.0	44.2	32.1	23.3	19.8	20.1	14.5	10.5	9.0	7.6
রেটেড গতি নির্ধারিত গতি (RPM)			701.8	377.4	320.0	272.1	173.9	125.0	105.3	77.7	48.2	40.8	35.4	25.6	18.6	15.8	16.1	11.6	8.4	7.2	6.1
রেটেড টর্ক নির্ধারিত টোক (N.M)			0.003	0.005	0.006	0.007	0.009	0.013	0.015	0.017	0.028	0.033	0.032	0.045	0.062	0.073	0.061	0.084	0.115	0.136	0.159
রেটেড টর্ক নির্ধারিত টোক (KG.CM)			0.03	0.05	0.06	0.07	0.09	0.12	0.15	0.17	0.27	0.32	0.32	0.44	0.60	0.71	0.59	0.82	1.13	1.33	1.56
রেটেড টর্ক নির্ধারিত টোক (LB.IN)			0.04	0.06	0.07	0.08	0.10	0.14	0.17	0.20	0.32	0.37	0.37	0.50	0.70	0.82	0.68	0.95	1.30	1.53	1.80
আরএফ৩১০-১২ভি-৫০০০আর
নির্ভার গতি শূন্যস্থানে রোটেশনের গতি (RPM)			877.2	471.7	400.0	340.1	217.4	156.3	131.6	97.1	60.2	51.0	44.2	32.1	23.3	19.8	20.1	14.5	10.5	9.0	7.6
রেটেড গতি নির্ধারিত গতি (RPM)			701.8	377.4	320.0	272.1	173.9	125.0	105.3	77.7	48.2	40.8	35.4	25.6	18.6	15.8	16.1	11.6	8.4	7.2	6.1
রেটেড টর্ক নির্ধারিত টোক (N.M)			0.003	0.005	0.006	0.007	0.010	0.014	0.016	0.019	0.031	0.036	0.035	0.049	0.067	0.079	0.066	0.092	0.126	0.148	0.174
রেটেড টর্ক নির্ধারিত টোক (KG.CM)			0.03	0.05	0.06	0.07	0.10	0.14	0.16	0.19	0.30	0.35	0.35	0.48	0.66	0.78	0.65	0.90	1.24	1.45	1.71
রেটেড টর্ক নির্ধারিত টোক (LB.IN)			0.04	0.06	0.07	0.08	0.11	0.16	0.19	0.21	0.35	0.41	0.40	0.55	0.76	0.89	0.75	1.03	1.42	1.67	1.96

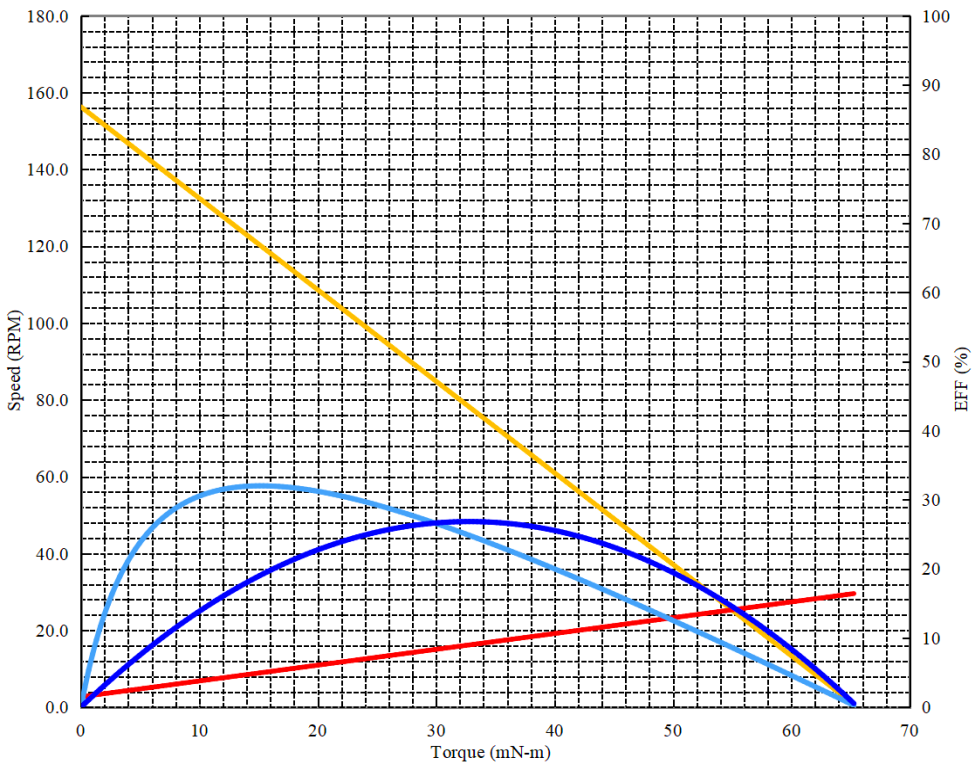

গিয়ার মোটর কার্ভ কেস রিডিউস মোটর কার্ভ উদাহরণ
প্রকল্প প্রকল্পের নাম :			ডিসি গিয়ার মোটর			তারিখ তারিখ :			2025/3/26			পারফরম্যান্স (25-30 ডিগ্রি সেলসিয়াস পরিবেশের তাপমাত্রা) ℃)
মোটর গতি রোটেশন গতি :			৫০০০ ঘন্টা		পূর্ণ স্কেল স্কেল :				100%		Eff	তাপমাত্রা বৃদ্ধি এবং অতিভার ক্ষতি রোধ জন্য দ্রুত পরীক্ষা করুন।
গিয়ার চেইন স্তর :			4						1.0		ওয়াট	অপরিবর্তিত ভোল্টেজ অবিচ্ছিন্ন চাপ লোড :					12		ভোল্ট
গিয়ার অনুপাত গিয়ার হ্রাস অনুপাত :			32						1.0		এমপি.	দিকনির্দেশ দিকনির্দেশ :					ঘড়ির কাঁটার দিকে/ঘড়ির কাঁটার বিপরীত দিকে
												কোনো ভার ছাড়াই খালি লোড প্যারামিটার
															গতি রোটেশন গতি :			156.3		আরপিএম
															বর্তমান বিদ্যুৎ প্রবাহ :			0.02		এম্প
												সর্বোচ্চ তাৎক্ষণিক প্যারামিটার সর্বোচ্চ তাৎক্ষণিক প্যারামিটার
															টর্ক টর্ক :			64.68		mN-m
															বর্তমান বিদ্যুৎ প্রবাহ :			0.17		এম্প
												সর্বোচ্চ দক্ষতার সময় সর্বোচ্চ দক্ষতা বিন্দু প্যারামিটার
															দক্ষতা কার্যকারিতা :			32.0		%
															টর্ক টর্ক :			15.2		mN-m
															গতি রোটেশন গতি :			120.1		আরপিএম
															বর্তমান বিদ্যুৎ প্রবাহ :			0.05		এম্প
															আউটপুট আউটপুট শক্তি :			0.19		ওয়াট
												আউটপুটের সর্বোচ্চ শক্তিতে সর্বোচ্চ আউটপুট পাওয়ার প্যারামিটার
															আউটপুট আউটপুট শক্তি :			0.268		ওয়াট
															টর্ক টর্ক :			32.8		mN-m
															গতি রোটেশন গতি :			78.1		আরপিএম
															বর্তমান বিদ্যুৎ প্রবাহ :			0.09		এম্প
উৎপাদন কম্বিনেশন অন্যান্য অ্যাক্সেসোরি
আনুষঙ্গিক নাম					ভোল্টেজ ভোল্টেজ			রেজোলিউশন বিশদতা					চ্যানেল সংখ্যা						মন্তব্য
Magnetic Encoder চৌম্বকীয় এনকোডার					5V-24V			12ppr					A&B
