TJX45RT

DC Planetêre ratmotor regstroomplanetaire verminderingsmotor																10 Nm		40 Watt
RS775 Mikro borstel dc-motor met planeetvergearing																Voor kombinasie met
																Hall-sensor encoder
																kan met 'n magtige koder gekombineer word
TJX45RT-reeks
Formetekening buitewekformate-grafiek (mm)
Motorbeeld fisieke beeld van motor
Motor kenmerke motor eienskappe
Huisvestingsmateriaal materiaal van installasievlak															Sink合金 sinteringsbron
Tandwielkettingmateriaal tandwielmateriaal															Staal & Plastiek staal, plastiektande
Terugslag tandryg agtergooi															≤2°
Draaiskole op uitsetas uitsetas draaiskole															Kuilsdraaiing kuils draaiskool
Aanbevole maksimum invoerstryd voorgestelde maksimum invoersnelheid															≤10000RPM
Radiale Krag radiale krag															≤15kgf
Assekrigting 轴向力															≤8kgf
Maksimum drukkrag op as hoofas maksimum draagbare invoerkrag															≤25kgf
Radiale opening 径向间隙															≤0.1mm
Asimptootiese ruimte asimptootiese opening															≤0.4mm
Bedryfstemperatuurreeks gebruikstemperatuurreeks															-20℃-120℃
Kommutator omskakelingsstruktuur															Geborsel
Rotasierigting draaiingsrigting															CW \ CCW
Rumoer geluid															≤ 65 dB
DC-motor tegniese data 直流电机参数
Waardes by 25-30 ℃ metings waardes by kamer temperatuur
Model 型号	Gegradeerde spanning （V ） nominaal spanning	Gee nie-lading geen lading parameters		Genommer nominaal parameters					Stall blokkeer draai parameters		*Tips: Die datasheet aan die linkerkant is beperk, raadpleeg asseblief ons personeel vir meer parametersinligting. hint: Die data tabel aan die linkerkant het beperkte parameters, kontak asseblief kundige dienste vir meer parameterinligting.
		Spoed omdraaiings	Huidige stroom	Spoed omdraaiings	Huidige stroom	Koppel koppel	Uitvoer uitsetvermoë	Eff effisiensie	Koppel koppel	Huidige stroom
		opm	mA	opm	A	mN.m	W	%	mN.m	A
RS775	12	7000	760	5600	2.81	38.00	22.28	66.16	114.00	20.00
RS775	24	6500	395	5200	1.45	41.00	22.32	64.11	123.00	10.30
Motor Met Versnellingstekniese Data redmoterparameters
Versnellingsskatdata vertraagdingskatparameters
Tandwielverhouding verhouding n : 1			3.7	5.2	13.7	19.2	26.9	51	71	100	139	189	264	369	512	721	977	1367	1911	2672	3639
Aantal versnelstappe vertraagdstappe			1	1	2	2	2	3	3	3	3	4	4	4	4	4	5	5	5	5	5
Skatelengte tandwielkassitelengte (mm)			29.7	29.7	39.4	39.4	39.4	49.1	49.1	49.1	49.1	60.3	60.3	60.3	60.3	60.3	71.5	71.5	71.5	71.5	71.5
Doeltreffendheid effisiensie (%)			0.85	0.85	0.72	0.72	0.72	0.61	0.61	0.61	0.61	0.52	0.52	0.52	0.52	0.52	0.44	0.44	0.44	0.44	0.44
RS775-12V-7000R
Leegloop Snelheid ledige draaispoed (OPM)			1891.9	1346.2	510.9	364.6	260.2	137.3	98.6	70.0	50.4	37.0	26.5	19.0	13.7	9.7	7.2	5.1	3.7	2.6	1.9
Gegradeerde Spoed nominaal draaispoed (OPM)			1513.5	1076.9	408.8	291.7	208.2	109.8	78.9	56.0	40.3	29.6	21.2	15.2	10.9	7.8	5.7	4.1	2.9	2.1	1.5
Gegradeerde wringkrag nominaal koppel (N.m)			0.120	0.168	0.376	0.527	0.739	1.190	1.657	2.334	3.244	3.749	5.237	7.320	10.000	10.000	10.000	10.000	10.000	10.000	10.000
Gegradeerde wringkrag nominaal koppel (KG.CM)			1.17	1.65	3.69	5.17	7.24	11.66	16.24	22.87	31.79	36.74	51.32	71.73	98.00	98.00	98.00	98.00	98.00	98.00	98.00
Gegradeerde wringkrag nominaal koppel (LB.IN)			1.35	1.90	4.25	5.95	8.34	13.44	18.71	26.35	36.63	42.33	59.13	82.64	112.91	112.91	112.91	112.91	112.91	112.91	112.91
RS775-24V-6500R
Leegloop Snelheid ledige draaispoed (OPM)			1756.8	1250.0	474.5	338.5	241.6	127.5	91.5	65.0	46.8	34.4	24.6	17.6	12.7	9.0	6.7	4.8	3.4	2.4	1.8
Gegradeerde Spoed nominaal draaispoed (OPM)			1405.4	1000.0	379.6	270.8	193.3	102.0	73.2	52.0	37.4	27.5	19.7	14.1	10.2	7.2	5.3	3.8	2.7	1.9	1.4
Gegradeerde wringkrag nominaal koppel (N.m)			0.129	0.181	0.406	0.569	0.797	1.284	1.788	2.518	3.500	4.045	5.650	7.897	10.000	10.000	10.000	10.000	10.000	10.000	10.000
Gegradeerde wringkrag nominaal koppel (KG.CM)			1.26	1.78	3.98	5.57	7.81	12.58	17.52	24.68	34.30	39.64	55.37	77.39	98.00	98.00	98.00	98.00	98.00	98.00	98.00
Gegradeerde wringkrag nominaal koppel (LB.IN)			1.46	2.05	4.58	6.42	9.00	14.50	20.18	28.43	39.52	45.67	63.80	89.17	112.91	112.91	112.91	112.91	112.91	112.91	112.91

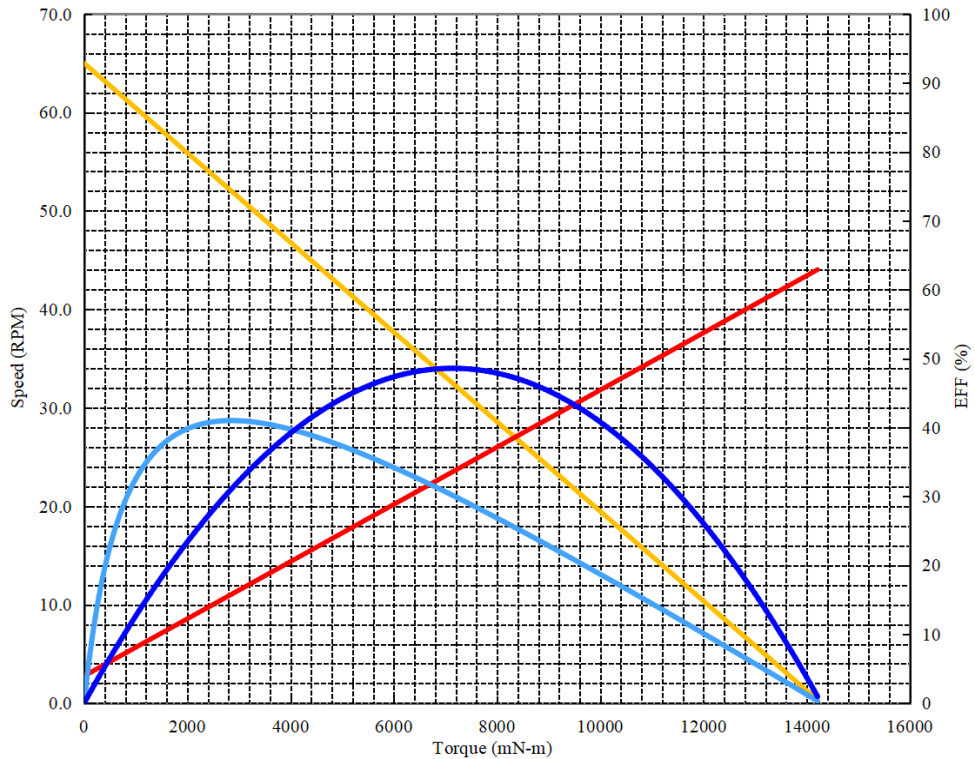

Wentelmotor krommekaas verminderingsmotor kromme voorbeeld
Projek projeknaam :			DC ratmotor			Datum datum :			2025/3/26			Prestasie (in 'n omgewingstemperatuur van 25-30 ℃)
Motor spoed omdraaiings :			6500rpm		Volle skaal skaal :				100%		Eff	Vinnig toets om temperatuurstygting en oorbelasting skade te voorkom.
Tandryngketting nivo's :			3						50.0		Watte	Konstante Spanning konstant druk belading :					24		Volt
Tandwielverhouding verhouding :			100						10.0		Amp.	Rigting rigting :					CW\/CCW
												By nulbelasting geen lading parameters
															Spoed omdraaiings :			65.0		Opm
															Huidige stroom :			0.40		AMPS
												Maksimum tansionele parameters maksimum tansionele parameters
															Koppel koppel :			13965.11		mN-m
															Huidige stroom :			6.32		AMPS
												By maksimum doeltreffendheid hoëste efficiëntiepunt parameters
															Doeltreffendheid effisiensie :			41.0		%
															Koppel koppel :			2855.7		mN-m
															Spoed omdraaiings :			52.0		Opm
															Huidige stroom :			1.58		AMPS
															Uitvoer uitsetmag :			15.55		Watte
												By maksimum maguitset maksimum maguitset parameters
															Uitvoer uitsetmag :			24.296		Watte
															Koppel koppel :			7139.3		mN-m
															Spoed omdraaiings :			32.5		Opm
															Huidige stroom :			3.36		AMPS
Produksiekombinasie ander toebereidings
Bykomstighede naam					Spanning spanning			Besluit resolusie					Kanale aantal						Opmerking
Magnetiese Encoder 磁性编码器					5V-24V			13ppr					A&B

Hoë-koppel 45 mm planeêre versnellingskas | TJX45RT | Versterk vir swaar lasse

Eienskappe

1. 45 mm planeêre versnellingskas, RT-afkorting vir versterkte hoë-koppelweergawe

2. Uitsetkoppel tot 16 Nm aanhoudend, piekkoppel 22 Nm

3. Viertrappe-planeêre ontwerp of oormatige derde trap vir ekstreme koppeldigtheid

4. Uitsetas deursnee 16 mm met dubbele kegelrolbearings

Beskrywing

TJX45RT is 'n hoë-trekmoment-variant van die 45 mm planêre versnellingsboksreeks. Die RT (Versterkte Trekmoment)-weergawe het 'n verbeterde interne struktuur wat groter moduultande, 'n dikker uitsetflens en swaarlas-lager insluit. Die uitsettrekmoment bereik 16 Nm aanhoudend en 22 Nm piek. Verminderingverhoudings van 10:1 tot 500:1 is beskikbaar. Speling word onder 1° gehou ten spyte van die hoë trekmomentvermoë. Die tande is karboniseer en geslyp uit 20CrMnTi-staal (HRC 60–62). Die uitsetas het 'n deursnee van 16 mm en word ondersteun deur dubbele keëlvormige rol-lagers vir hoë radiale en aksiale lasvermoë. Die behuising is vervaardig uit 'n hoësterkte-aluminiumlegering met geïntegreerde verkoelingsribbe. Ons verskaf opsionele motors wat insluit 45 mm borstelloose Gelykstroommotors, Wisselstroom-servomotors en stapmotors met inkoder-terugvoer.

'n Wye reeks TJX45RT-konfigurasies:

Deursnee 45 mm, verminderingsverhouding 10–500:1, uitsettrekmoment 8–16 Nm (piek 22 Nm), speling <1°, uitsetas 16 mm met sleutelgleuf, IP54–IP65-beskerming opsioneel.

Toepassings

- Swaarlast robotarms (elmboog- en skouergewrigte)

- Outomatiese geleide voertuie (AGV) aandryfwiele

- Industriële hefkolomme

- Grootformaat 3D-drukkers en CNC-snyers

- Verpakkingsmasjinerie met hoë onderbrekende lasse

- Swaarlastaandrywings vir elektriese rolstoele

Voordele van die TJX45RT planêre versnellingskas

1. Hoë wringkragvermoë: 16 Nm aanhoudend, 22 Nm piek in ’n 45 mm raamgrootte.

2. Versterkte uitsetlager: Dubbele keëlrol-lagers wat swaar sybelasting kan hanteer.

3. Wye verminderingsreeks: Tot 500:1 vir baie lae uitsetspoed.

4. Volhoubare tande-reeks: Karburiseerde en geslypte tande vir ’n lang dienslewe.

5. IP65-optie: Geskik vir stofagtige of skommelomgewings.
