Mababang presyo 37mm Gearbox 12 Volt 24 Volt 5v 12v 24v Mataas na Torque Mababang Rpm 3nm 1 Watt 2w 3w 5kg 2nm Dc Gear Motor na may Ce Rohs
| DC Gear Motor direktong motor na may babawas ng bilis | 2 Nm | 3 watt | |||||||||||||||||||
| 3324ZY Micro brushed dc motor with spur gearbox | |||||||||||||||||||||
| Serye TJP37RH | |||||||||||||||||||||
| Dibuhan ng Sukat larawan ng mga sukat (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

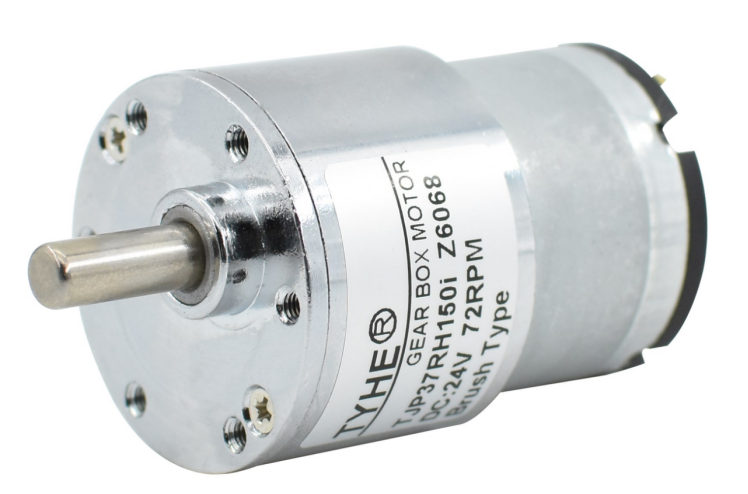

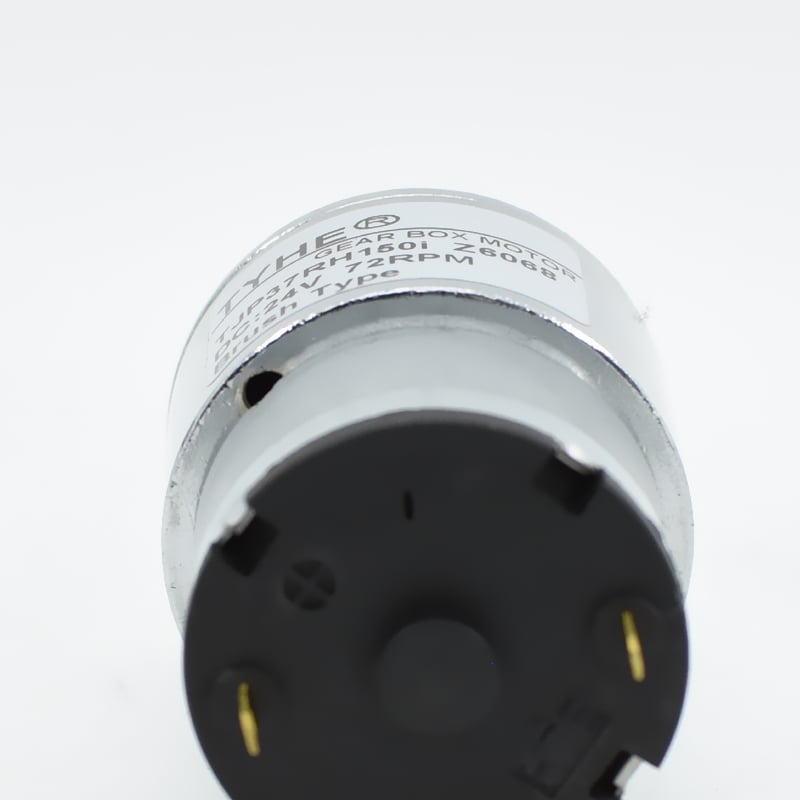

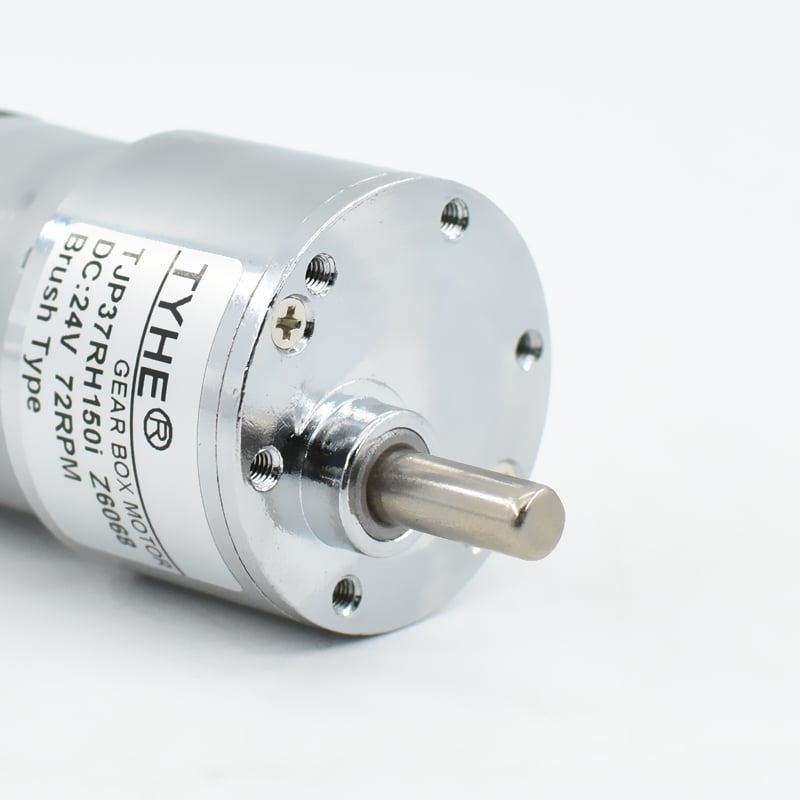

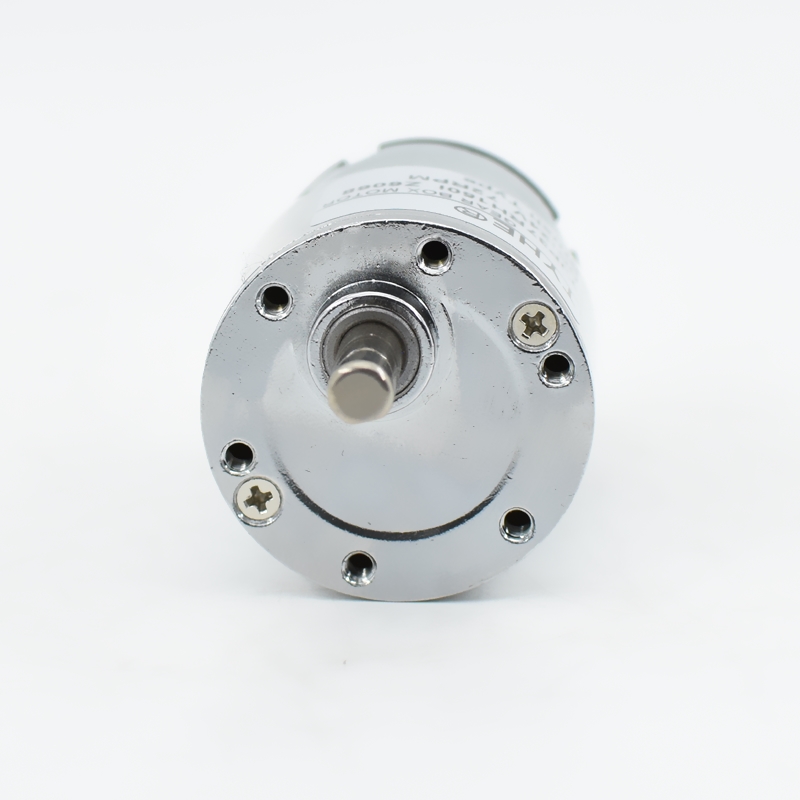

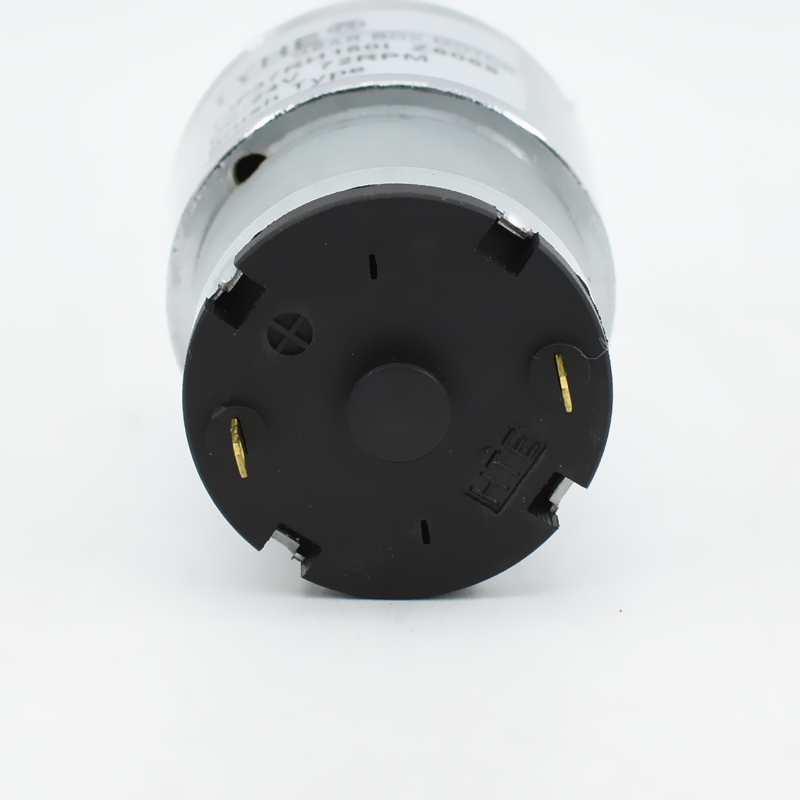

| Picture of motor larawan ng tunay na motor | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mga characteristics ng motor mga characteristics ng motor | |||||||||||||||||||||
| Materyal ng Kasing materyales ng installation surface | Sink na haluang metal zinc alloy | ||||||||||||||||||||
| Materyales ng gear chain materyales ng gear | Pulbos na metalurgiya & Tanso 粉末冶金及钢齿 | ||||||||||||||||||||
| Back lash kabesang gear | ≤2° | ||||||||||||||||||||
| Bearings on output shaft pader ng bearing sa output shaft | Oil bearing 含油轴承 | ||||||||||||||||||||
| Rekomendadong maximum input bilis minimong maximum input bilis | ≤10000RPM | ||||||||||||||||||||
| Pangunahing Lakas radial na pwersa | ≤1kgf | ||||||||||||||||||||
| Pwersa ng axial 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Pinakamalaking presyon sa patakbo pinakamalaking puwersa ng pagpreso na maaari ang pangunahing bintanaang tanggapan | ≤10kgf | ||||||||||||||||||||
| Klaranseng radial 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Klaranseng axial 轴向间隙 | ≤0.3mm | ||||||||||||||||||||
| Saklaw ng temperatura ng operasyon range ng Temperatura sa Paggamit | -20℃-120℃ | ||||||||||||||||||||
| Commutator estruktura ng Pagbabago | Brushed | ||||||||||||||||||||
| Direksyon ng pag-ikot direksyon ng Pag-ikot | CW / CCW | ||||||||||||||||||||
| Ingay tunog | ≤40db | ||||||||||||||||||||
| Teknikong Impormasyon ng DC Motor mga Parameter ng Direktang Motor | |||||||||||||||||||||
| Mga halaga sa 25-30 ℃ mga sukat sa temperatura ng silid | |||||||||||||||||||||
|
Modelo 型号 |
Tayahering Kuryente （V ） nakatakda na voltiyahin |
Walang-Load mga parameter nang walang-load |
Na-rate nakatakda na mga parameter |
Stall mga parameter nang stall |
*Mga Tip: Limitado ang datasheet sa kaliwa, mangyaring kumunsulta sa aming mga tauhan para sa higit pang impormasyon tungkol sa mga parameter. tipan: Limitado ang mga parameter ng talaksan sa kaliwa, mangyaring makipag-uwian sa aming serbisyo para sa higit pang impormasyon. |
||||||||||||||||
|
Bilis bilis ng pag-ikot |
Kasalukuyang kurrente |
Bilis bilis ng pag-ikot |
Kasalukuyang kurrente |
Torque torque |
Output output na gawa |
Eff epekibilidad |
Torque torque |
Kasalukuyang kurrente |
|||||||||||||
| rpm | ina | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3324ZY | 12 | 5000 | 32 | 4000 | 0.12 | 2.12 | 0.89 | 64.07 | 6.36 | 0.81 | |||||||||||
| 3324ZY | 24 | 7300 | 26 | 5840 | 0.09 | 2.23 | 1.36 | 64.45 | 6.69 | 0.59 | |||||||||||
| Teknikong Impormasyon ng Motor na may Gearbox mga parameter ng motor na may gear | |||||||||||||||||||||
| Impormasyon ng Gearbox mga parameter ng gearbox | |||||||||||||||||||||
|
Relasyon ng gear ratio ng pagpabagal n : 1 |
7.6 | 9.3 | 15.2 | 27.5 | 35.6 | 57.7 | 73.4 | 97 | 130 | 194 | 303 | 382 | 452 | 604 | 733 | 890 | 1232 | 1552 | 2077 | ||
|
Bilang ng mga antas ng gear bilang ng mga antas ng pagpabagal |
2 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 8 | 8 | 8 | ||
|
Haba ng Gearbox haba ng Gearbox (mm) |
22.5 | 22.5 | 22.5 | 24.5 | 24.5 | 24.5 | 26.5 | 26.5 | 26.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | ||
|
Kahusayan epekibilidad (%) |
0.72 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.27 | 0.27 | 0.27 | ||
| 3324ZY-12V-5000R | |||||||||||||||||||||
|
Bilis ng pag-andar nang walang singil bilis nang walang load (rpm) |
657.9 | 537.6 | 328.9 | 181.8 | 140.4 | 86.7 | 68.1 | 51.5 | 38.5 | 25.8 | 16.5 | 13.1 | 11.1 | 8.3 | 6.8 | 5.6 | 4.1 | 3.2 | 2.4 | ||
|
Naka-rate na Bilis nakatakda na bilis (rpm) |
526.3 | 430.1 | 263.2 | 145.5 | 112.4 | 69.3 | 54.5 | 41.2 | 30.8 | 20.6 | 13.2 | 10.5 | 8.8 | 6.6 | 5.5 | 4.5 | 3.2 | 2.6 | 1.9 | ||
|
Nakatakdang torque rated torque (N.m) |
0.012 | 0.012 | 0.020 | 0.030 | 0.039 | 0.064 | 0.069 | 0.091 | 0.122 | 0.155 | 0.242 | 0.305 | 0.307 | 0.410 | 0.498 | 0.605 | 0.712 | 0.897 | 1.200 | ||
|
Nakatakdang torque rated torque (KG.CM) |
0.11 | 0.12 | 0.19 | 0.30 | 0.39 | 0.63 | 0.68 | 0.89 | 1.20 | 1.52 | 2.37 | 2.99 | 3.01 | 4.02 | 4.88 | 5.93 | 6.97 | 8.79 | 11.76 | ||
|
Nakatakdang torque rated torque (LB.IN) |
0.13 | 0.14 | 0.22 | 0.34 | 0.44 | 0.72 | 0.78 | 1.03 | 1.38 | 1.75 | 2.74 | 3.45 | 3.47 | 4.63 | 5.62 | 6.83 | 8.04 | 10.12 | 13.55 | ||
| 3324ZY-24V-7500R | |||||||||||||||||||||
|
Bilis ng pag-andar nang walang singil bilis nang walang load (rpm) |
960.5 | 784.9 | 480.3 | 265.5 | 205.1 | 126.5 | 99.5 | 75.3 | 56.2 | 37.6 | 24.1 | 19.1 | 16.2 | 12.1 | 10.0 | 8.2 | 5.9 | 4.7 | 3.5 | ||
|
Naka-rate na Bilis nakatakda na bilis (rpm) |
768.4 | 628.0 | 384.2 | 212.4 | 164.0 | 101.2 | 79.6 | 60.2 | 44.9 | 30.1 | 19.3 | 15.3 | 12.9 | 9.7 | 8.0 | 6.6 | 4.7 | 3.8 | 2.8 | ||
|
Nakatakdang torque rated torque (N.m) |
0.012 | 0.013 | 0.021 | 0.032 | 0.041 | 0.067 | 0.073 | 0.096 | 0.129 | 0.163 | 0.255 | 0.321 | 0.323 | 0.432 | 0.524 | 0.636 | 0.749 | 0.943 | 1.262 | ||
|
Nakatakdang torque rated torque (KG.CM) |
0.12 | 0.12 | 0.20 | 0.31 | 0.41 | 0.66 | 0.71 | 0.94 | 1.26 | 1.60 | 2.50 | 3.15 | 3.17 | 4.23 | 5.14 | 6.24 | 7.34 | 9.24 | 12.37 | ||
|
Nakatakdang torque rated torque (LB.IN) |
0.14 | 0.14 | 0.24 | 0.36 | 0.47 | 0.76 | 0.82 | 1.08 | 1.45 | 1.84 | 2.88 | 3.63 | 3.65 | 4.88 | 5.92 | 7.18 | 8.45 | 10.65 | 14.25 | ||

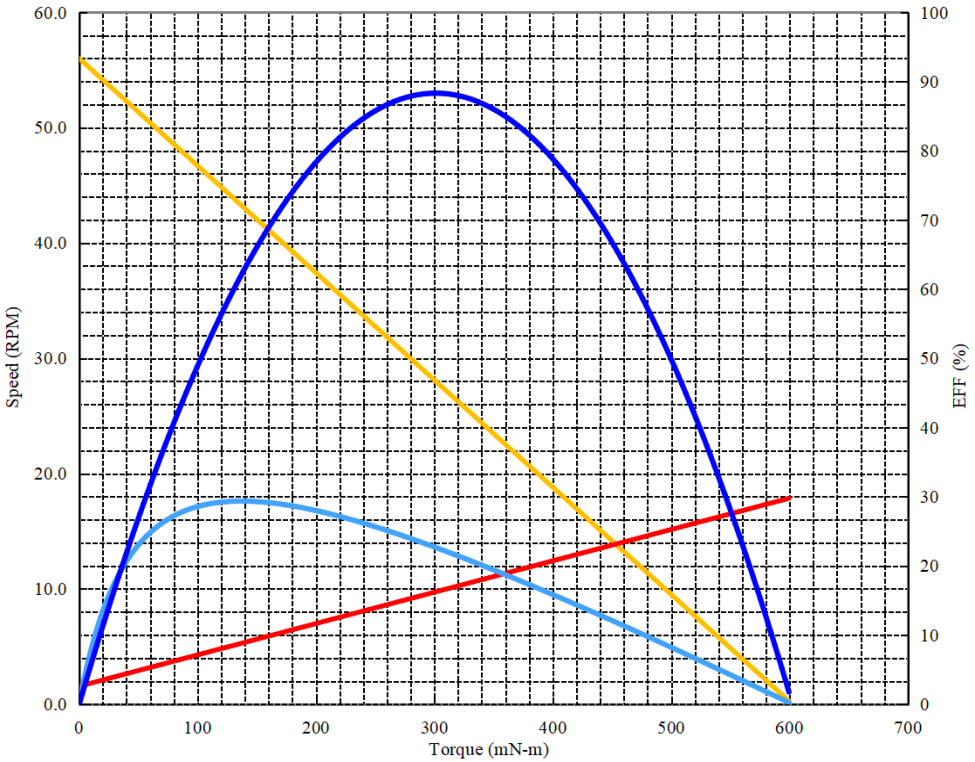

| Kaso ng gear motor curve halimbawa ng kurba ng减速motor | |||||||||||||||||||||
| Proyekto pangalan ng proyekto : | DC Gear Motor | Petsa petsa : | 2025/3/26 | Katayuan (sa temperatura ng paligid na 25-30 ℃) | |||||||||||||||||
| Bilis ng motor bilis ng pag-ikot : | 7300RPM | Buong skalang alcance : | 100% | Eff | Magpapatnubay ng mabilis na pagsubok upang maiwasan ang pagtaas ng temperatura at pinsala sa sobrang lohding. | ||||||||||||||||
| Kadena ng gear bilang ng antas : | 5 | 1.0 | Wataas | Patuloy na boltahe konstante na presyon sa loading : | 24 | Volts | |||||||||||||||
| Relasyon ng gear ratio ng pagpabagal : | 130 | 1.0 | Amp. | Direksyon diresyon : | CW/CCW | ||||||||||||||||
 |
Sa walang-bubuhay mga parameter nang walang-load | ||||||||||||||||||||
| Bilis bilis ng pag-ikot : | 56.0 | Rpm | |||||||||||||||||||
| Kasalukuyang kurrente : | 0.03 | Amps | |||||||||||||||||||
| Mga pinakamataas na agad na parameter 最大瞬时参数 | |||||||||||||||||||||
| Torque torque : | 592.90 | mN-m | |||||||||||||||||||
| Kasalukuyang kurrente : | 0.30 | Amps | |||||||||||||||||||
| Sa pinakamataas na ekwidensya 最高效率点参数 | |||||||||||||||||||||
| Kahusayan epekibilidad : | 29.4 | % | |||||||||||||||||||
| Torque torque : | 137.2 | mN-m | |||||||||||||||||||
| Bilis bilis ng pag-ikot : | 43.2 | Rpm | |||||||||||||||||||
| Kasalukuyang kurrente : | 0.09 | Amps | |||||||||||||||||||
| Output output power : | 0.62 | Wataas | |||||||||||||||||||
| Sa pinakamataas na output ng kapangyarihan parametro ng pinakamataas na output ng kapangyarihan | |||||||||||||||||||||
| Output output power : | 0.883 | Wataas | |||||||||||||||||||
| Torque torque : | 301.2 | mN-m | |||||||||||||||||||
| Bilis bilis ng pag-ikot : | 28.0 | Rpm | |||||||||||||||||||
| Kasalukuyang kurrente : | 0.16 | Amps | |||||||||||||||||||
| Kombinasyon ng Produksyon iba pang kagamitan | |||||||||||||||||||||
| Mga Aksesorya pangalan | Boltahe ulat | Resolusyon resolusyon | Bilang ng Channel | Puna | |||||||||||||||||
| Walang halaga | |||||||||||||||||||||
