Majhna premer 37mm reduktor 12v 24 v 3000 Rpm 180 Rpm 60rpm Visok navor Nizka hitrost 20 Watt 10w 2nm 1nm Krtačni DC reduktor motor
| Motor z enaka pretvorbena sila dC pomni motor | 2 Nm | 25 wattov | |||||||||||||||||||
| 3864ZY mikro očiscen dc motor s čepljasto zubnjo | Za kombiniranje z | ||||||||||||||||||||
| Enkoder in brezvežje | |||||||||||||||||||||
| se lahko kombinira z enkoderjem in brezvežjem | |||||||||||||||||||||
| Vrsta TJZ37RO | |||||||||||||||||||||
| Merilo risbe risba z razsežnostmi (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

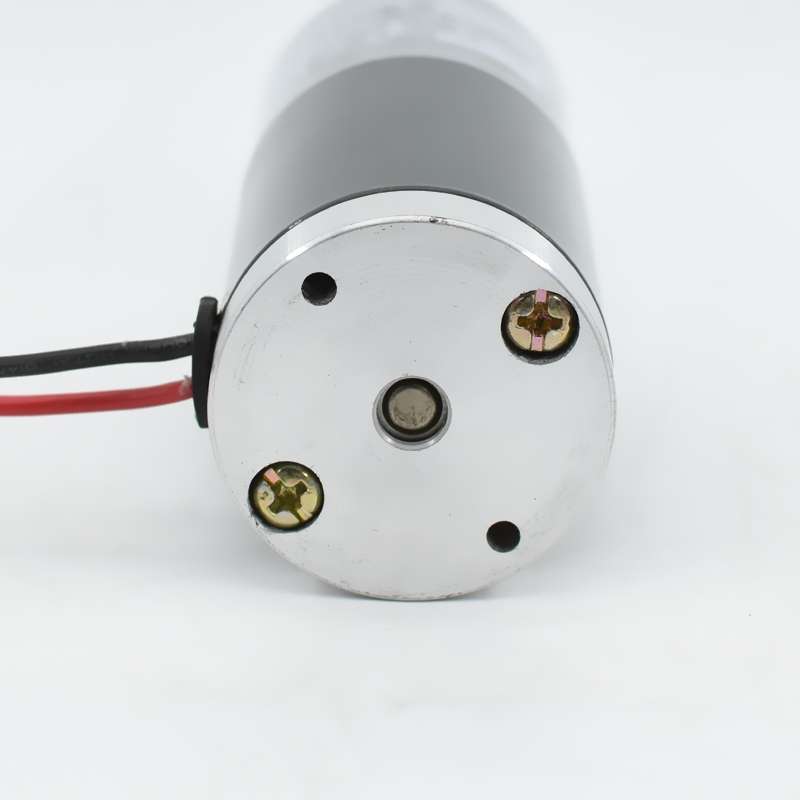

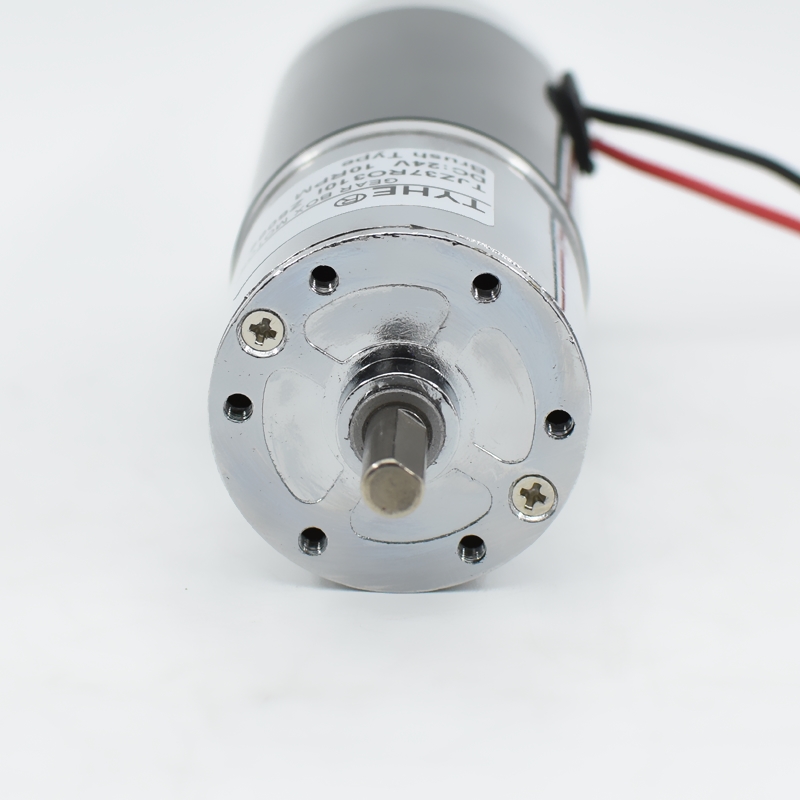

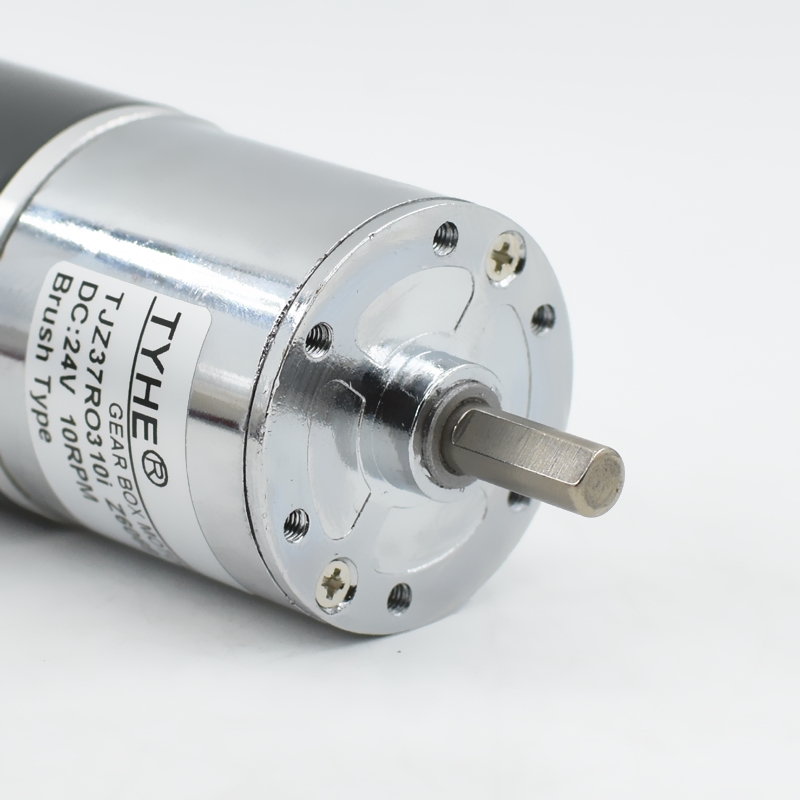

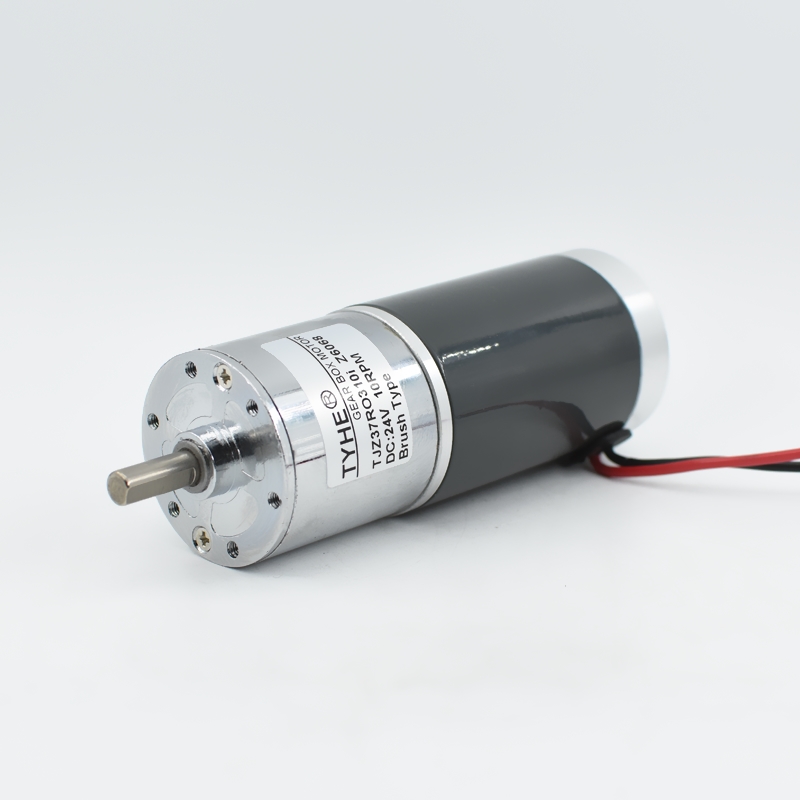

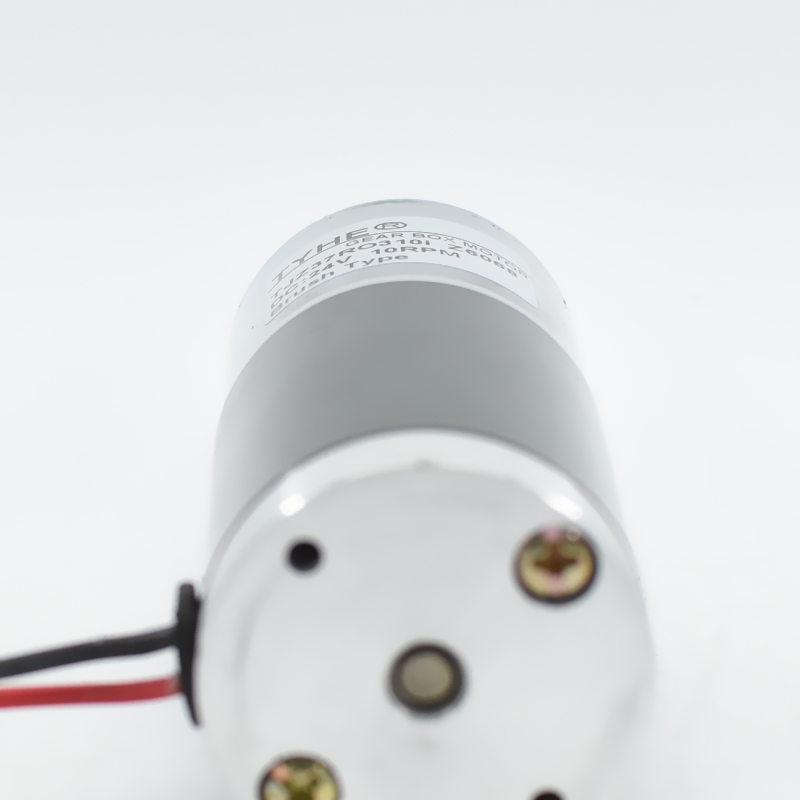

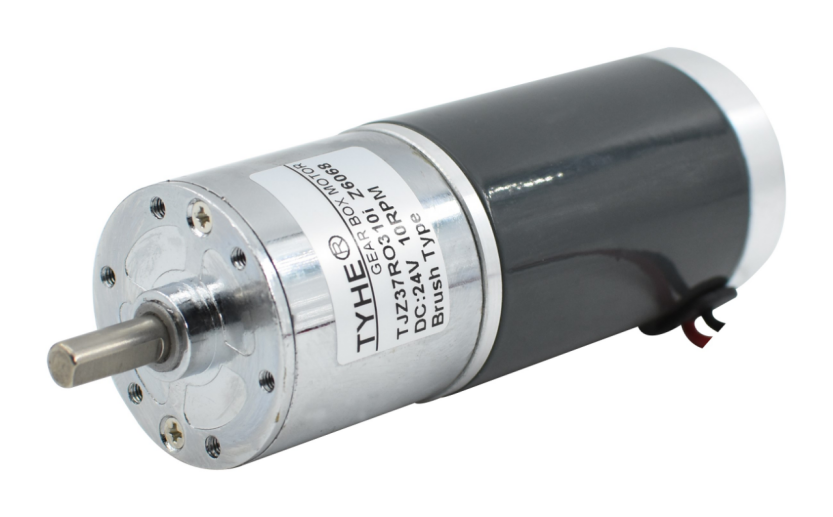

| Slika motorja fizična slika motorja | |||||||||||||||||||||
 | |||||||||||||||||||||
| Lastnosti motorja lastnosti motorja | |||||||||||||||||||||
| Material omota material namestitvene ploskve | Cinkov kov ginov zlog | ||||||||||||||||||||
| Material verige zobratov material zobratov | Prašna metalurgija in očelje prašna metalurgija in očeľa | ||||||||||||||||||||
| Odziv gevnarski odmik | ≤2° | ||||||||||||||||||||
| Vogalna osnova na izhodni osi vogalna osnova izhodne ose | Ogrodje s oljno opremo vsebuje oljno ogrodje | ||||||||||||||||||||
| Priporočena maksimalna vhodna hitrost priporočena največja vhodna hitrost obrotev | ≤10000Obr/min | ||||||||||||||||||||
| Tangensna sila radialna sila | ≤1kgf | ||||||||||||||||||||
| Osična sila 轴向力 | ≤0.7kgf | ||||||||||||||||||||
| Maksimalna pritiska sila na os glavna os največje izdržljive pritiskove sile | ≤10kgf | ||||||||||||||||||||
| Tangensni prostor 径向间隙 | ≤0.1mm | ||||||||||||||||||||
| Osična razmik osična razmik | ≤0.3mm | ||||||||||||||||||||
| Razpon obratovalne temperature območje uporabe temperature | -20℃-120℃ | ||||||||||||||||||||
| Komitator struktura preusmeritve | Brušeno | ||||||||||||||||||||
| Smer vrtenja smer vrtenja | CW / CCW | ||||||||||||||||||||
| Hrup šum | ≤60dB | ||||||||||||||||||||
| Tehnični podatki DC motorja parametri daljinskega motorja | |||||||||||||||||||||
| Vrednosti pri 25-30 ℃ merjeni podatki pri sobni temperaturi | |||||||||||||||||||||
|
Model model |
Nazivna napetost （V ） imenovana napetost |
Brez terja parametri brez terja |
Nazivna imenovani parametri |
Stajanje parametri pri stajanju |
*Namigi: Podatkovna lista na levi strani je omejena, za več informacij o parametroh prosimo obrnitev na naše osebje. namig: Parametri v levem podatkovnem listu so omejeni, za več informacij kontaktirajte našo podporo. |
||||||||||||||||
|
Hitrost obrati |
Trenutna tok |
Hitrost obrati |
Trenutna tok |
Navor moment |
Izhod izhodna moč |
Eff učinkovitost |
Navor moment |
Trenutna tok |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3864ZY | 12 | 5000 | 300 | 4000 | 0.99 | 19.70 | 8.25 | 69.34 | 59.10 | 6.50 | |||||||||||
| 3864ZY | 24 | 6000 | 180 | 4800 | 0.65 | 20.30 | 10.20 | 65.74 | 60.90 | 4.52 | |||||||||||
| Motor With Gearbox Technical Data parametri motornega reduktorja | |||||||||||||||||||||
| Podatki o reduktorju parametri pohištne skrinje | |||||||||||||||||||||
|
Merilo zubrjenja znesek pomanjšave hitrosti n : 1 |
4.6 | 5.9 | 8.4 | 10.6 | 13.5 | 19.3 | 24.4 | 31.6 | 45 | 57 | 73.6 | 105 | 133 | 172 | 245 | 310 | 401 | ||||
|
Število stopinj zobe število pomanjšav |
2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 7 | 7 | 7 | ||||
|
Dolžina pohištne skrinje dolžina zobočne skrinje (mm) |
25.5 | 25.5 | 25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | ||||
|
Učinkovitost učinkovitost (%) |
0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | ||||
| 3864ZY-12V-5000R | |||||||||||||||||||||
|
Prazno obremenjena hitrost prazna hitrost (rpm) |
1087.0 | 847.5 | 595.2 | 471.7 | 370.4 | 259.1 | 204.9 | 158.2 | 111.1 | 87.7 | 67.9 | 47.6 | 37.6 | 29.1 | 20.4 | 16.1 | 12.5 | ||||
|
Nazivna hitrost imenovana hitrost (rpm) |
869.6 | 678.0 | 476.2 | 377.4 | 296.3 | 207.3 | 163.9 | 126.6 | 88.9 | 70.2 | 54.3 | 38.1 | 30.1 | 23.3 | 16.3 | 12.9 | 10.0 | ||||
|
Nazivni navor nominelni moment (N·m) |
0.065 | 0.084 | 0.102 | 0.128 | 0.163 | 0.198 | 0.251 | 0.325 | 0.393 | 0.498 | 0.643 | 0.780 | 0.988 | 1.278 | 1.547 | 1.958 | 2.000 | ||||
|
Nazivni navor nominelni moment (KG.CM) |
0.64 | 0.82 | 1.00 | 1.26 | 1.60 | 1.95 | 2.46 | 3.18 | 3.85 | 4.88 | 6.30 | 7.65 | 9.68 | 12.52 | 15.16 | 19.19 | 19.60 | ||||
|
Nazivni navor nominelni moment (LB.IN) |
0.74 | 0.95 | 1.15 | 1.45 | 1.84 | 2.24 | 2.83 | 3.67 | 4.44 | 5.63 | 7.26 | 8.81 | 11.16 | 14.43 | 17.47 | 22.10 | 22.58 | ||||
| 3864ZY-24V-6000R | |||||||||||||||||||||
|
Prazno obremenjena hitrost prazna hitrost (rpm) |
1304.3 | 1016.9 | 714.3 | 566.0 | 444.4 | 310.9 | 245.9 | 189.9 | 133.3 | 105.3 | 81.5 | 57.1 | 45.1 | 34.9 | 24.5 | 19.4 | 15.0 | ||||
|
Nazivna hitrost imenovana hitrost (rpm) |
1043.5 | 813.6 | 571.4 | 452.8 | 355.6 | 248.7 | 196.7 | 151.9 | 106.7 | 84.2 | 65.2 | 45.7 | 36.1 | 27.9 | 19.6 | 15.5 | 12.0 | ||||
|
Nazivni navor nominelni moment (N·m) |
0.067 | 0.087 | 0.105 | 0.132 | 0.168 | 0.205 | 0.259 | 0.335 | 0.405 | 0.513 | 0.663 | 0.804 | 1.018 | 1.317 | 1.594 | 2.000 | 2.000 | ||||
|
Nazivni navor nominelni moment (KG.CM) |
0.66 | 0.85 | 1.03 | 1.30 | 1.65 | 2.00 | 2.53 | 3.28 | 3.97 | 5.03 | 6.50 | 7.88 | 9.98 | 12.91 | 15.63 | 19.60 | 19.60 | ||||
|
Nazivni navor nominelni moment (LB.IN) |
0.76 | 0.98 | 1.18 | 1.49 | 1.90 | 2.31 | 2.92 | 3.78 | 4.58 | 5.80 | 7.49 | 9.08 | 11.50 | 14.87 | 18.00 | 22.58 | 22.58 | ||||

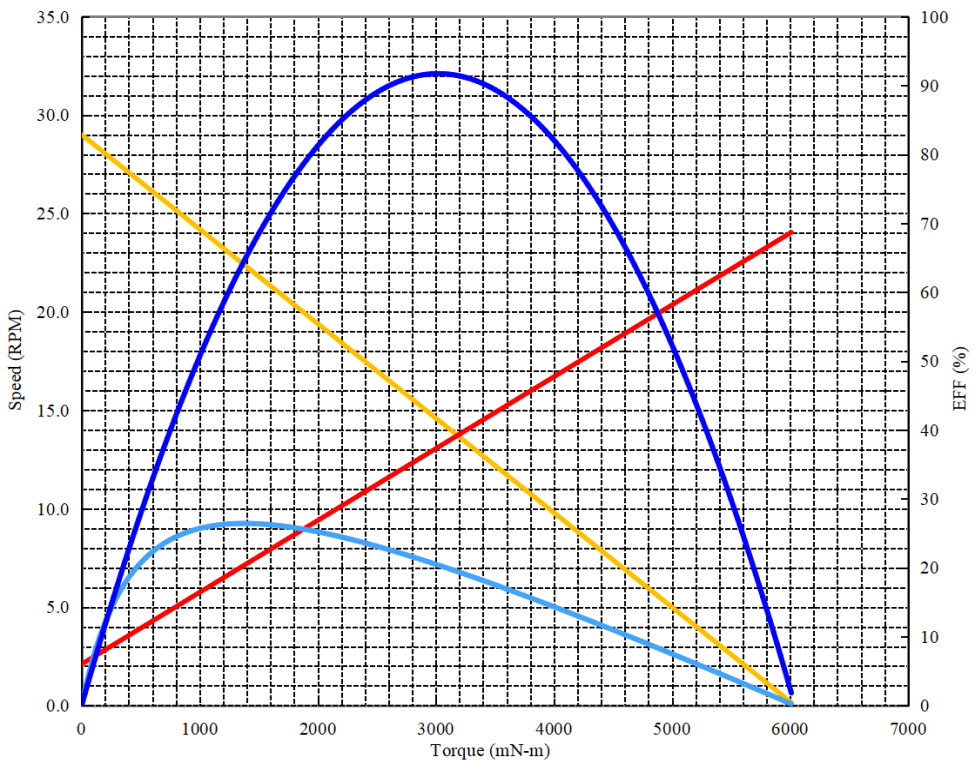

| Krivulja motorja z redukcijsko predajno primer krivulje redukcijskega motorja | |||||||||||||||||||||
| Projekt ime projekta : | Motor z enaka pretvorbena sila | Datum datum : | 2025/3/26 | Izvedba (v okoljski temperaturi 25-30 ℃) | |||||||||||||||||
| Hitrost motorja obrati : | 5000 vrtljajev na minuto | Polna meritev merni obseg : | 100% | Eff | Hitro testiranje, da se prepreči poškodovanje zaradi naraščajoče temperature in preobremenitve. | ||||||||||||||||
| Vijak verige število stopni : | 6 | 5.0 | Wati | Stalno napetost stalno priključevanje tlaka : | 12 | Volti | |||||||||||||||
| Merilo zubrjenja znesek pomanjšave hitrosti : | 172 | 5.0 | Amp. | Smer smer : | CW/CCW | ||||||||||||||||
 |
Pri brezoptijskem delu parametri brez terja | ||||||||||||||||||||
| Hitrost obrati : | 29.0 | Rpm | |||||||||||||||||||
| Trenutna tok : | 0.30 | Amp | |||||||||||||||||||
| Maksimalni trenutni parametri 最大瞬时参数 | |||||||||||||||||||||
| Navor torques : | 5953.55 | mN-m | |||||||||||||||||||
| Trenutna tok : | 3.45 | Amp | |||||||||||||||||||
| Pri največji učinkovitosti 最高效率点参数 | |||||||||||||||||||||
| Učinkovitost učinkovitost : | 26.4 | % | |||||||||||||||||||
| Navor torques : | 1375.5 | mN-m | |||||||||||||||||||
| Hitrost obrati : | 22.4 | Rpm | |||||||||||||||||||
| Trenutna tok : | 1.02 | Amp | |||||||||||||||||||
| Izhod izhodna moč : | 3.23 | Wati | |||||||||||||||||||
| Pri maksimalni izhodni moči 最大功率输出参数 | |||||||||||||||||||||
| Izhod izhodna moč : | 4.585 | Wati | |||||||||||||||||||
| Navor torques : | 3020.0 | mN-m | |||||||||||||||||||
| Hitrost obrati : | 14.5 | Rpm | |||||||||||||||||||
| Trenutna tok : | 1.88 | Amp | |||||||||||||||||||
| Proizvodna kombinacija ostali pripomočki | |||||||||||||||||||||
| Dodatki ime | Strojni napetost stisk | Resolucija ločljivost | Kanali Število kanalov | Opomba | |||||||||||||||||
| Magnetni kodiralnik magnetni kodiralnik | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Tormoz tormoz | 12V-24V | / | / | ||||||||||||||||||
| Optični kodiralnik optični kodiralnik | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
