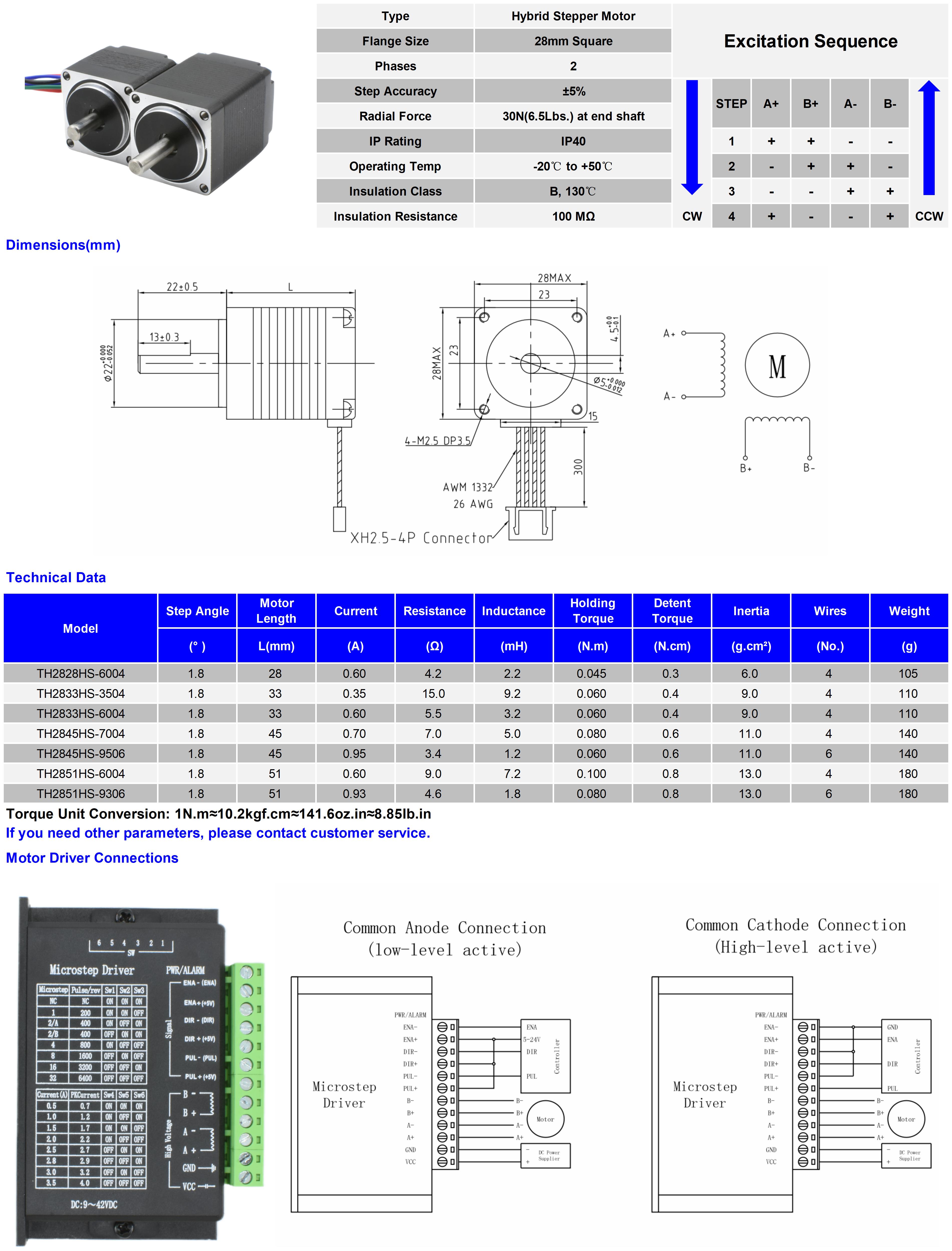

NEMA11

							Typus				Hybridus gradus motor					Secvență de Excitație
							Linge Size				28mm Quadratus
							Phases				2
							Gradus accurate				±5%						GRADUS	A+	B+	A-	B-
							Vis radialis				30N(6.5Lbs.) in extremo rotuli
							Classificatio IP				IP40						1	+	+	-	-
							Temperatura operationis				-20℃ad +50 ℃						2	-	+	+	-
							Insulatio Classis				B, 130 ℃						3	-	-	+	+
							Resistens Insulationis				100 MΩ					CW	4	+	-	-	+	ACW
Dimensiones(mm)
Data Technica
Modellum			Gradus Anglus		Motor Longitudo		Current		Resistenta		Inductantia		Tenens Torque		Torque Retentivum		Inertia		Filas		Pondus
			(° )		L(mm)		(A)		(Ω)		(mH)		(N.M)		(N.cm)		(g.cm²)		(numerum.)		(g)
TH2828HS-6004			1.8		28		0.60		4.2		2.2		0.045		0.3		6.0		4		105
TH2833HS-3504			1.8		33		0.35		15.0		9.2		0.060		0.4		9.0		4		110
TH2833HS-6004			1.8		33		0.60		5.5		3.2		0.060		0.4		9.0		4		110
TH2845HS-7004			1.8		45		0.70		7.0		5.0		0.080		0.6		11.0		4		140
TH2845HS-9506			1.8		45		0.95		3.4		1.2		0.060		0.6		11.0		6		140
TH2851HS-6004			1.8		51		0.60		9.0		7.2		0.100		0.8		13.0		4		180
TH2851HS-9306			1.8		51		0.93		4.6		1.8		0.080		0.8		13.0		6		180
Conversio Unitatis Torque: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Si alia parametra necessitas, quaeso conlatus esto ad servitium clientium.
Connexiones Motoris Conductoris

Motor Pasus Praecisissimus | Nema11 | Performantia Aequilibrata pro Automatione Generali

Proprietates

1. Magnitudo quadri 28 mm, paternum coniunctionis normalis industriae

2. Intervallo momenti retinentis: 0,08–0,25 Nm; angulus pasus 1,8°

3. Sonus parvus et resonantia parva ad velocitates mediocres ac altas

4. Compatibilis cum reductore planetario, encoder, et coniunctione surculi filetati

DESCRIPTIO

Motor pasus Nema11 est motor pasus hybridus biphaseus cum flangia quadrata 28 mm. Offert bonum aequilibrium inter magnitudinem et momentem, unde est optio popularis pro variis instrumentis automationis. Motor habet rotorem praecise tornatum et magneta permanens altae qualitatis, quae certificant constantiam in accuratia et repetibilitate pasuum. Angulus pasus est 1,8° ± 5%. Offermus motores optionales, ut sunt unius axis, duplex axis, cum vel sine amortizatoribus, et possunt coniungi cum micro-reductoribus planetariis ad meliorem productionem momenti.

Latus ambitus configurationum Nema11:

Magnitudo quadri 28 mm, angulus pasus 1,8°, momentum retinens 0,08–0,25 Nm, currus nominatus 0,5–1,2 A; aversio et axis ad mensuram disponibiles.

Applicationes

- Machinae CNC incidentes

- Pompeae medicinales syringarum

- Unitates ATM et convalidationis nummorum

- Automatio officiorum (scanneres, copiatores)

- Machinae textiliae

- Manipulatores robotici

Praecepta motoris passus Nema11

1. Montatio normalis: Flangium 28 mm compatibile cum plurimis instrumentis automationis.

2. Motus lenis: Optimum ad minimam resonantiam et minuendam vibrationem.

3. Integratio flexibilis: Aditum praebet ad reductores, encoderes et vectes filetatos.

4. Pretio aequo: Rerum gestarum aequilibrius pro applicationibus magnae copiae.
