Pabrikan 37mm 60 Rpm 7.4v 3.7v 12v 18v 24v High Rpm 400 Rpm Torque Tinggi Mikro 10 Watt Sikat Dc Gear Motor Dengan Ce Rohs
| DC Gear Motor motor DC berkecepatan rendah | 2 Nm | 15 Watt | |||||||||||||||||||
| Motor DC kuas mikro RS545 dengan gearbox juring | Untuk kombinasi dengan | ||||||||||||||||||||
| Enkoder sensor Hall | |||||||||||||||||||||
| dapat dipadukan dengan enkoder magnetik | |||||||||||||||||||||
| Seri TJP37RGb | |||||||||||||||||||||
| Gambar Dimensi gambar dimensi luar (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

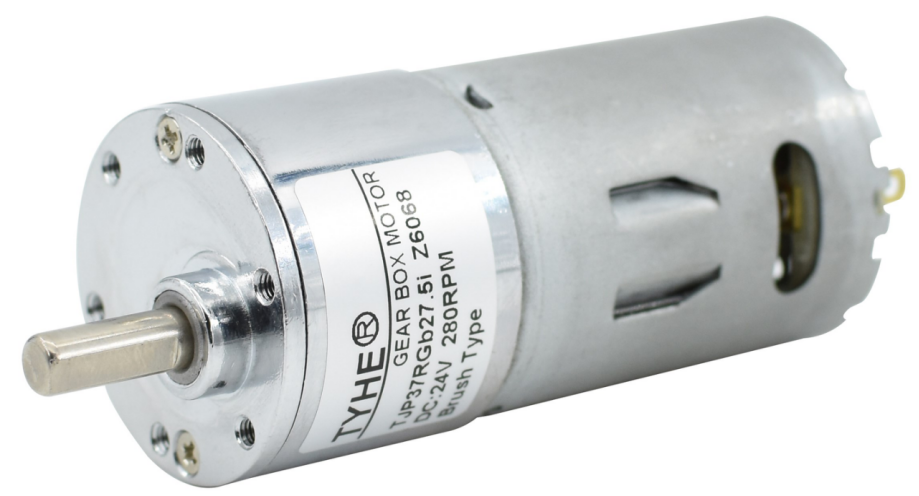

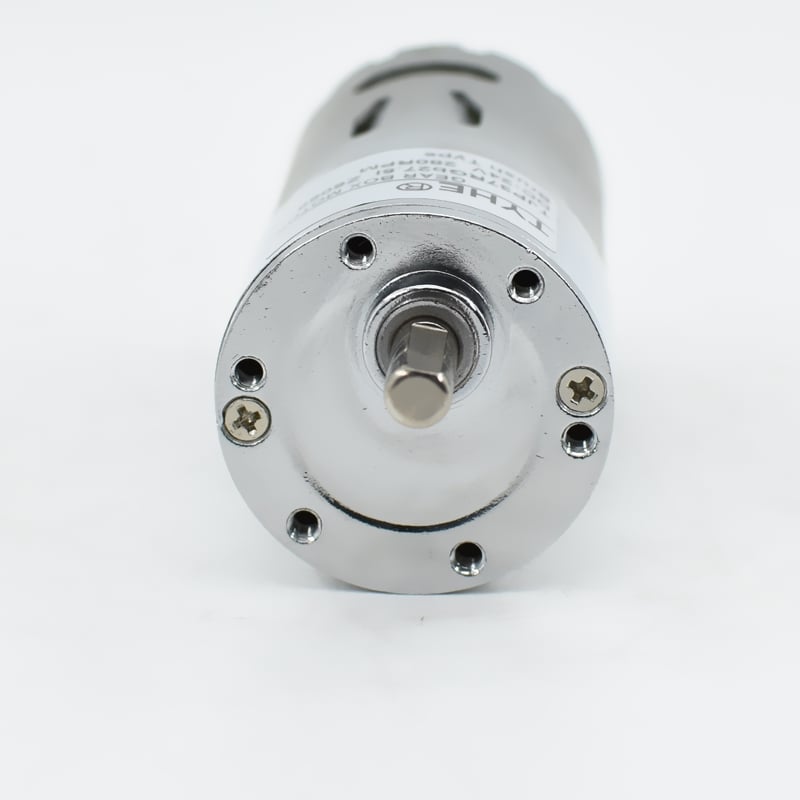

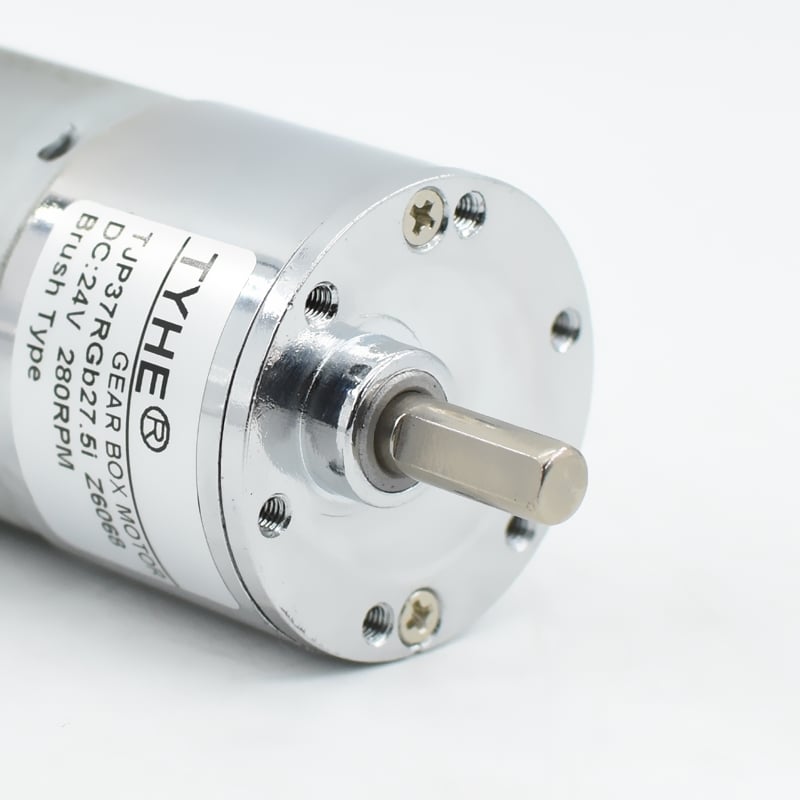

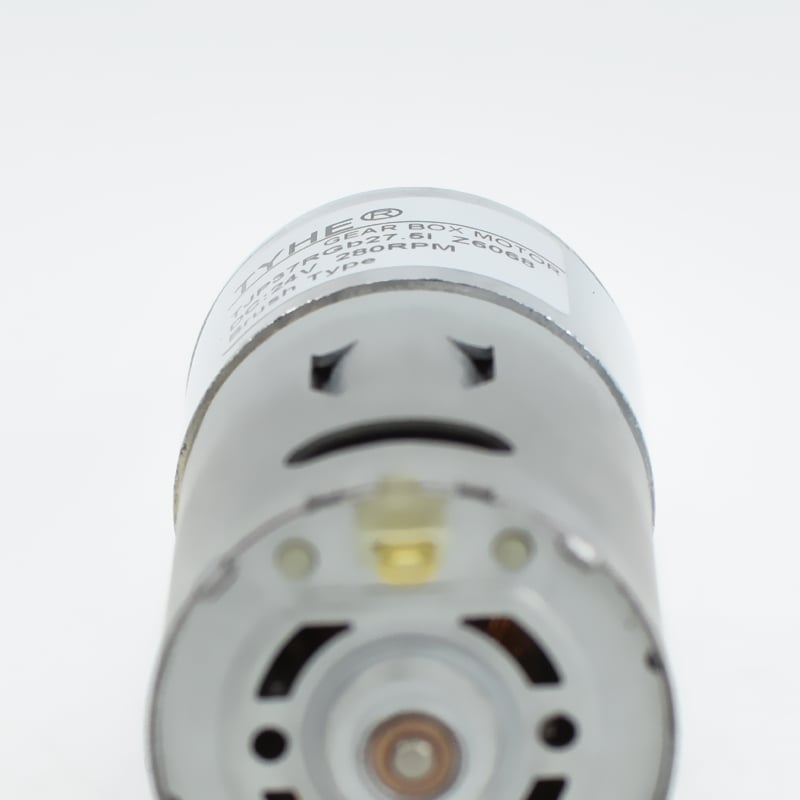

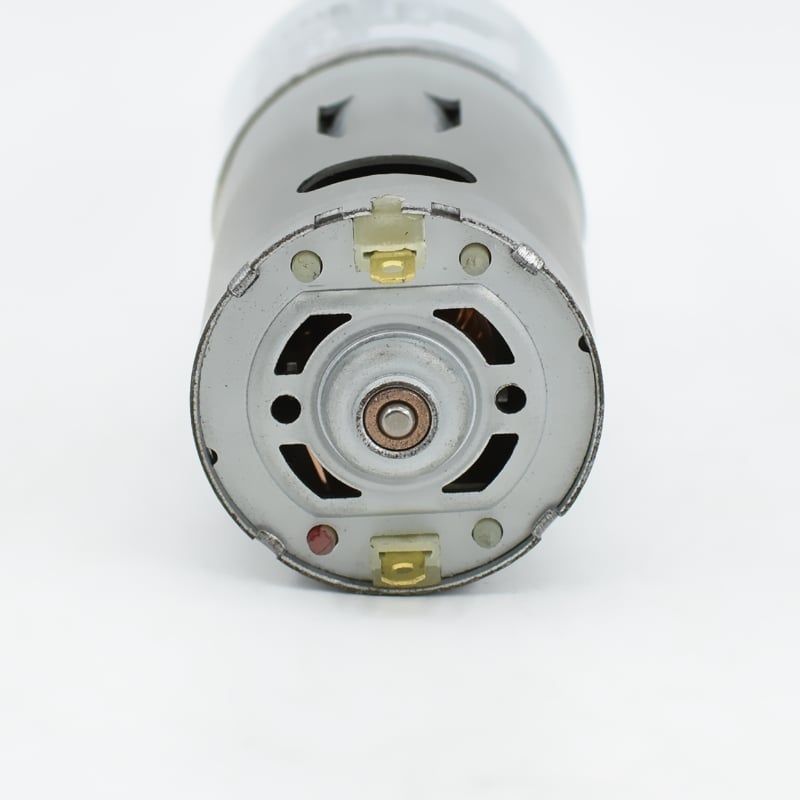

| Gambar motor foto fisik motor | |||||||||||||||||||||
 | |||||||||||||||||||||
| Karakteristik motor karakteristik motor | |||||||||||||||||||||
| Bahan rumah bahan permukaan pemasangan | Paduan seng paduan seng | ||||||||||||||||||||
| Bahan rantai gigi bahan gigi | Metallurgi bubuk & Baja metallurgi bubuk dan gigi baja | ||||||||||||||||||||
| Back lash celah balik gigi | ≤2° | ||||||||||||||||||||
| Bearing pada poros keluaran bearing poros keluaran | Oil bearing bearing berminyak | ||||||||||||||||||||
| Kecepatan input maksimum yang disarankan kecepatan input maksimum yang disarankan | ≤10000RPM | ||||||||||||||||||||
| Gaya Radial gaya radial | ≤1kgf | ||||||||||||||||||||
| Gaya aksial gaya aksial | ≤0.7kgf | ||||||||||||||||||||
| Gaya tekan maksimum pada poros gaya penetrasi maksimum poros | ≤10kgf | ||||||||||||||||||||
| Kelengkungan radial celah radial | ≤0.1mm | ||||||||||||||||||||
| Celak axial jarak axial | ≤0.3mm | ||||||||||||||||||||
| Rentang suhu operasi rentang suhu penggunaan | -20℃-120℃ | ||||||||||||||||||||
| Komutator struktur pengalihan | Bersilat | ||||||||||||||||||||
| Arah putaran arah rotasi | CW / CCW | ||||||||||||||||||||
| Kebisingan bising | ≤60db | ||||||||||||||||||||
| Data Teknis Motor DC parameter motor listrik | |||||||||||||||||||||
| Nilai pada 25-30 ℃ nilai pengukuran suhu ruangan | |||||||||||||||||||||
|
Model model |
Tegangan Terukur （V ） tegangan nominal |
Tanpa Beban parameter tanpa beban |
Dinilai parameter terukur |
Stall parameter tersumbat |
*Tips: Lembar data di sisi kiri terbatas, harap konsultasikan dengan staf kami untuk informasi parameter lebih lanjut. petunjuk: Parameter pada tabel data di sebelah kiri terbatas, silakan hubungi layanan pelanggan untuk mendapatkan lebih banyak informasi parameter. |
||||||||||||||||
|
Kecepatan kecepatan putar |
Arus arus |
Kecepatan kecepatan putar |
Arus arus |
Torsi torsi |
Output daya keluaran |
Efi efisiensi |
Torsi torsi |
Arus arus |
|||||||||||||
| menit | mA | menit | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS545 | 12 | 8300 | 393 | 6640 | 1.52 | 16.80 | 11.68 | 63.92 | 50.40 | 11.20 | |||||||||||
| RS545 | 24 | 6000 | 160 | 4800 | 0.58 | 17.50 | 8.80 | 63.01 | 52.50 | 4.10 | |||||||||||
| Data Teknis Motor Dengan Gearbox parameter Motor Reduksi | |||||||||||||||||||||
| Data Gearbox parameter Kotak Reduksi | |||||||||||||||||||||
|
Rasio gear rasio Reduksi n : 1 |
9.3 | 11.8 | 17.4 | 21.8 | 27.5 | 40.4 | 73.4 | 89 | 103 | 136 | 171 | 194 | 277 | 305 | 422 | 513 | 586 | 712 | 784 | ||
|
Jumlah Tingkat Gear jumlah reduksi |
3 | 3 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 7 | 7 | 7 | 7 | 7 | ||
|
Panjang kotak gigi panjang gearbox (mm) |
25.5 | 25.5 | 25.5 | 27.5 | 27.5 | 27.5 | 29.5 | 29.5 | 29.5 | 32.5 | 32.5 | 32.5 | 32.5 | 32.5 | 35.5 | 35.5 | 35.5 | 35.5 | 35.5 | ||
|
Efisiensi efisiensi (%) |
0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.32 | 0.32 | 0.32 | 0.32 | 0.32 | ||
| RS545-12V-8300R | |||||||||||||||||||||
|
Kecepatan tanpa beban kecepatan tanpa beban (RPM) |
892.5 | 703.4 | 477.0 | 380.7 | 301.8 | 205.4 | 113.1 | 93.3 | 80.6 | 61.0 | 48.5 | 42.8 | 30.0 | 27.2 | 19.7 | 16.2 | 14.2 | 11.7 | 10.6 | ||
|
Kecepatan Terukur kecepatan terukur (RPM) |
714.0 | 562.7 | 381.6 | 304.6 | 241.5 | 164.4 | 90.5 | 74.6 | 64.5 | 48.8 | 38.8 | 34.2 | 24.0 | 21.8 | 15.7 | 12.9 | 11.3 | 9.3 | 8.5 | ||
|
Torsi terukur torsi terukur (N.m) |
0.096 | 0.122 | 0.180 | 0.191 | 0.241 | 0.354 | 0.547 | 0.663 | 0.768 | 0.862 | 1.083 | 1.229 | 1.755 | 1.933 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
Torsi terukur torsi terukur (KG.CM) |
0.94 | 1.19 | 1.76 | 1.87 | 2.36 | 3.47 | 5.36 | 6.50 | 7.52 | 8.44 | 10.62 | 12.05 | 17.20 | 18.94 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
Torsi terukur torsi terukur (LB.IN) |
1.08 | 1.37 | 2.03 | 2.16 | 2.72 | 4.00 | 6.18 | 7.49 | 8.67 | 9.73 | 12.23 | 13.88 | 19.82 | 21.82 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||
| RS545-24V-6000R | |||||||||||||||||||||
|
Kecepatan tanpa beban kecepatan tanpa beban (RPM) |
645.2 | 508.5 | 344.8 | 275.2 | 218.2 | 148.5 | 81.7 | 67.4 | 58.3 | 44.1 | 35.1 | 30.9 | 21.7 | 19.7 | 14.2 | 11.7 | 10.2 | 8.4 | 7.7 | ||
|
Kecepatan Terukur kecepatan terukur (RPM) |
516.1 | 406.8 | 275.9 | 220.2 | 174.5 | 118.8 | 65.4 | 53.9 | 46.6 | 35.3 | 28.1 | 24.7 | 17.3 | 15.7 | 11.4 | 9.4 | 8.2 | 6.7 | 6.1 | ||
|
Torsi terukur torsi terukur (N.m) |
0.100 | 0.127 | 0.187 | 0.199 | 0.251 | 0.369 | 0.570 | 0.691 | 0.800 | 0.898 | 1.129 | 1.280 | 1.828 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | 2.000 | ||
|
Torsi terukur torsi terukur (KG.CM) |
0.98 | 1.24 | 1.83 | 1.95 | 2.46 | 3.62 | 5.59 | 6.77 | 7.84 | 8.80 | 11.06 | 12.55 | 17.92 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | 19.60 | ||
|
Torsi terukur torsi terukur (LB.IN) |
1.13 | 1.43 | 2.11 | 2.25 | 2.84 | 4.17 | 6.44 | 7.80 | 9.03 | 10.13 | 12.74 | 14.46 | 20.64 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | 22.58 | ||

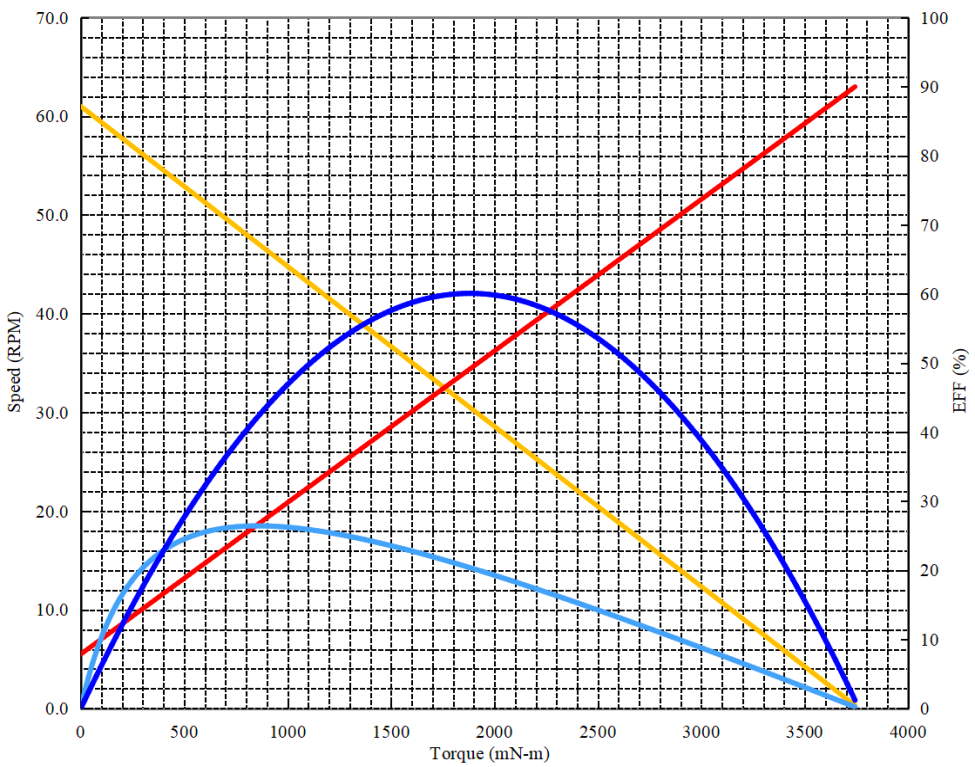

| Motor gear kotak lengkungan contoh kurva motor pengurang kecepatan | |||||||||||||||||||||
| Proyek nama proyek : | DC Gear Motor | Tanggal tanggal : | 2025/3/26 | Kinerja (pada suhu lingkungan 25-30 ℃) | |||||||||||||||||
| Kecepatan motor kecepatan putar : | 8300RPM | Skala penuh rentang pengukuran : | 100% | Efi | Uji dengan cepat untuk mencegah kenaikan suhu dan kerusakan akibat overload. | ||||||||||||||||
| Rantai gigi tingkat : | 6 | 10.0 | Watts | Tegangan konstan pemuatan tekanan konstan : | 12 | Volt | |||||||||||||||
| Rasio gear rasio Reduksi : | 136 | 5.0 | Amp. | Arah arah : | CW/CCW | ||||||||||||||||
 |
Pada kondisi tanpa beban parameter tanpa beban | ||||||||||||||||||||
| Kecepatan kecepatan putar : | 61.0 | Menit | |||||||||||||||||||
| Arus arus : | 0.39 | Ampere | |||||||||||||||||||
| Parameter instan maksimal parameter instan maksimum | |||||||||||||||||||||
| Torsi torsi : | 3704.43 | mN-m | |||||||||||||||||||
| Arus arus : | 4.52 | Ampere | |||||||||||||||||||
| Pada efisiensi maksimum parameter titik efisiensi tertinggi | |||||||||||||||||||||
| Efisiensi efisiensi : | 26.4 | % | |||||||||||||||||||
| Torsi torsi : | 856.6 | mN-m | |||||||||||||||||||
| Kecepatan kecepatan putar : | 47.1 | Menit | |||||||||||||||||||
| Arus arus : | 1.33 | Ampere | |||||||||||||||||||
| Output daya keluaran : | 4.23 | Watts | |||||||||||||||||||
| Pada daya keluaran maksimum parameter keluaran daya maksimum | |||||||||||||||||||||
| Output daya keluaran : | 6.007 | Watts | |||||||||||||||||||
| Torsi torsi : | 1880.8 | mN-m | |||||||||||||||||||
| Kecepatan kecepatan putar : | 30.5 | Menit | |||||||||||||||||||
| Arus arus : | 2.46 | Ampere | |||||||||||||||||||
| Kombinasi Produksi aksesori lainnya | |||||||||||||||||||||
| Aksesori nama | Tegangan tegangan | Resolusi resolusi | Jumlah Saluran | Keterangan | |||||||||||||||||
| Magnetic Encoder enkoder Magnetik | 5V-24V | 12ppr | A&B | ||||||||||||||||||
