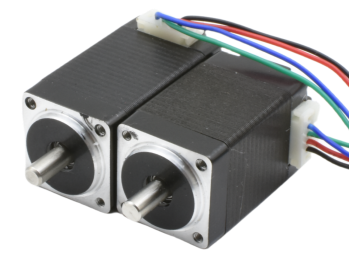

NEMA8

							Jenis				Hybrid stepper motor					Barisan Penggeseran
							Ukuran Flensa				persegi 20mm
							Fase				2
							Keakuratan langkah				±5%						Anjakan	A+	B+	Aku...	B-
							Gaya Radial				18N(4Lbs.) pada poros ujung
							Peringkat IP				IP40						1	+	+	-	-
							Suhu Operasi				-20℃hingga +50 ℃						2	-	+	+	-
							Kelas Isolasi				B, 130 ℃						3	-	-	+	+
							Resistansi isolasi				100 MΩ					CW	4	+	-	-	+	MKB

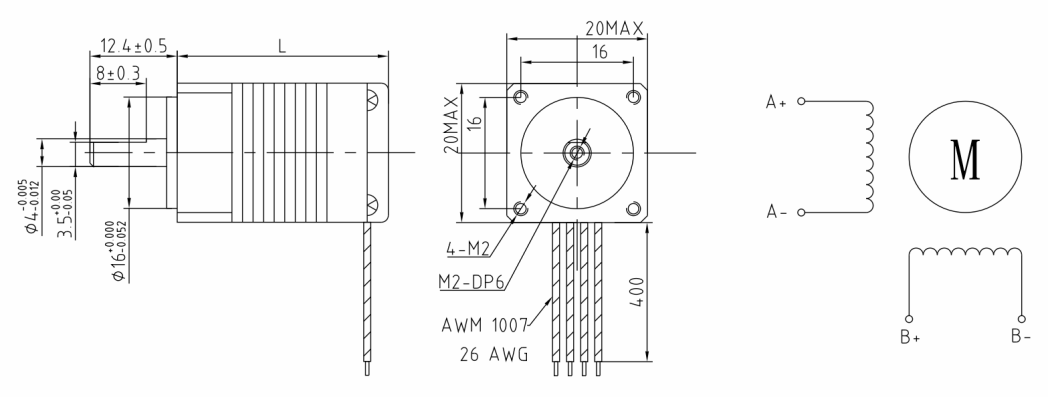

Dimensi (mm)
Data Teknis
Model			Sudut langkah		Panjang Motor		Saat ini		Ketahanan		Induktansi		Torsi tahan		Torsi Detent		Inersia		Kabel		Berat
			(° )		L(mm)		(A)		(Ω)		(mH)		(N.m)		(N.cm)		(g.cm²)		(no.)		(g)
TH2028HS-2004			1.8		28		0.2		24.0		8.2		0.014		0.2		2.5		4		50
TH2034HS-2004			1.8		34		0.2		25.0		8.4		0.018		0.3		3.2		4		70
TH2034HS-6004			1.8		34		0.6		6.5		1.7		0.018		0.3		3.2		4		70
TH2040HS-6004			1.8		40		0.6		5.8		1.6		0.024		0.5		4.5		4		80
Konversi Unit Torsi: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jika Anda membutuhkan parameter lainnya, silakan hubungi layanan pelanggan.

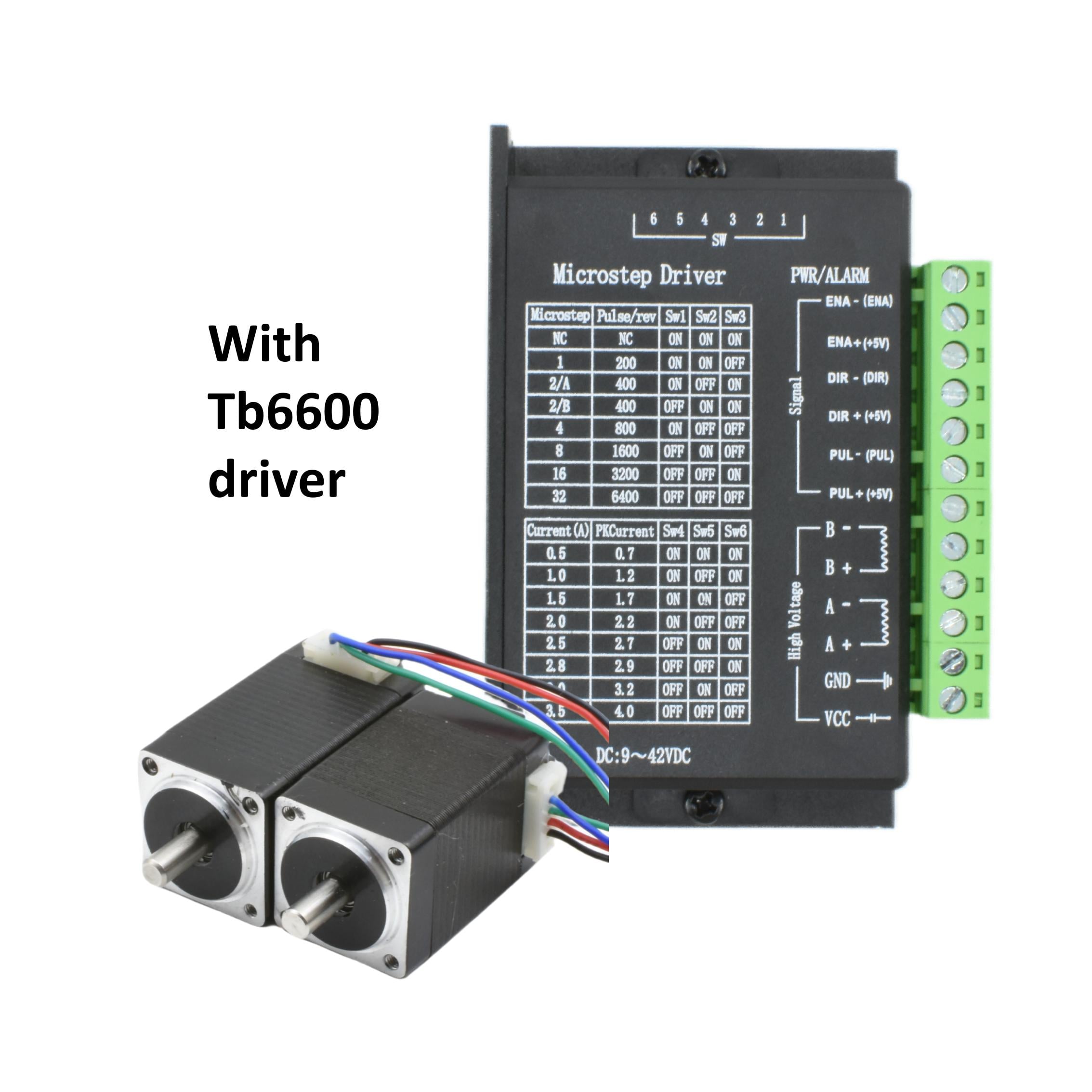

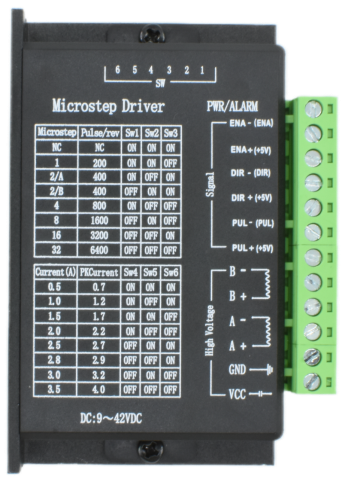

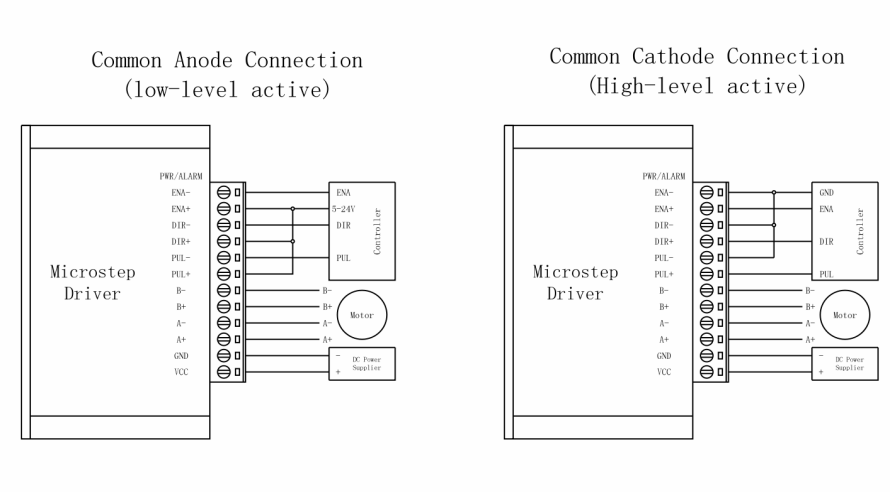

Koneksi Penggerak Motor

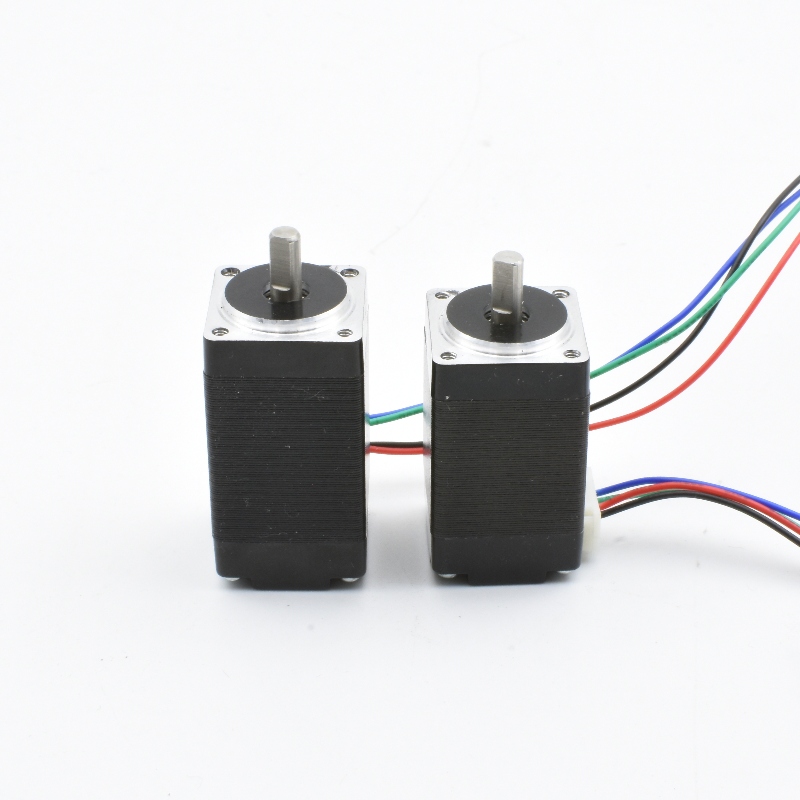

Motor Stepper Presisi Ringkas | Nema8 | Getaran Rendah & Akurasi Posisi Tinggi

Fitur

1. Ukuran bingkai 20 mm, ideal untuk pemasangan di ruang ultra-kompak

2. Torsi penahan hingga 0,12 Nm, sudut langkah 1,8°

3. Getaran rendah dan pembangkitan panas rendah, cocok untuk perangkat optik presisi dan peralatan medis

4. Tersedia pilihan poros tunggal atau poros ganda, mendukung kabel dan konektor khusus

Deskripsi

Motor stepper Nema8 adalah motor stepper hibrida dua fasa berukuran kecil. Stator menggunakan lembaran baja silikon dengan kerapatan fluks magnetik tinggi, sedangkan rotor dilengkapi magnet neodimium berkinerja tinggi untuk mencapai akurasi posisi tinggi dalam volume kecil. Sudut langkahnya 1,8°, dengan 200 langkah per putaran. Penggerakan mikro-langkah memungkinkan gerakan lebih halus dan resolusi lebih tinggi. Kami menyediakan gearbox opsional (planetary atau spur), encoder, dan sekrup pengarah untuk memenuhi berbagai kebutuhan aplikasi.

Beragam konfigurasi Nema8:

Ukuran bingkai 20 mm, sudut langkah 1,8°, torsi penahan 0,03–0,12 Nm, arus pengenal 0,4–1,0 A, panjang poros dan lilitan dapat disesuaikan.

Aplikasi

- Sistem fokus optik

- Pompa mikro medis

- Otomatisasi laboratorium

- Kamera CCTV

- Printer 3D kecil

- Perangkat pengambilan dan penempatan (pick-and-place)

Keunggulan Motor Stepper Nema8

1. Desain hemat ruang: ukuran ultra-kompak 20 mm cocok untuk ruang sempit tanpa mengorbankan kinerja.

2. Pemosisian presisi: sudut langkah 1,8° dengan dukungan mikro-langkah untuk gerak yang halus dan akurat.

3. Kenaikan suhu rendah: Desain rangkaian magnetik yang dioptimalkan mengurangi pembentukan panas.

4. Andal dan tahan lama: Bantalan berkualitas tinggi serta bahan isolasi memastikan masa pakai yang panjang.
