NEMA16

							Jenis				Hybrid stepper motor					Barisan Penggeseran
							Ukuran Flensa				bujur Sangkar 39mm
							Fase				2
							Keakuratan langkah				±5%						Anjakan	A+	B+	Aku...	B-
							Gaya Radial				30N(6,5Lbs.) pada poros ujung
							Peringkat IP				IP40						1	+	+	-	-
							Suhu Operasi				-20℃hingga +50 ℃						2	-	+	+	-
							Kelas Isolasi				B, 130 ℃						3	-	-	+	+
							Resistansi isolasi				100 MΩ					CW	4	+	-	-	+	MKB

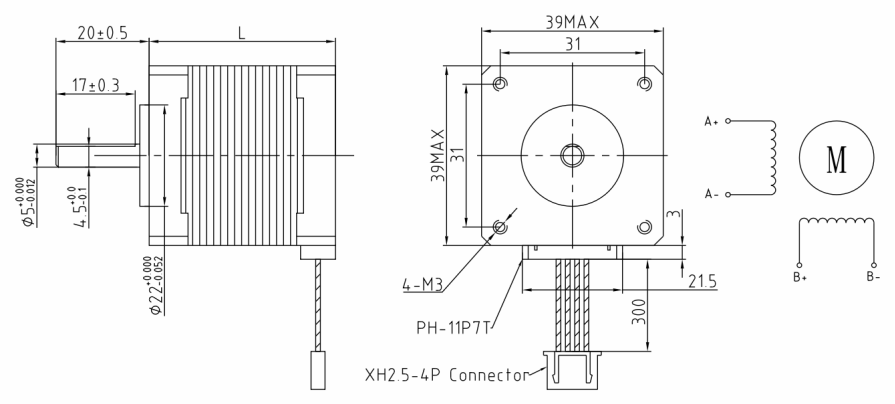

Dimensi (mm)
Data Teknis
Model			Sudut langkah		Panjang Motor		Saat ini		Ketahanan		Induktansi		Torsi tahan		Torsi Detent		Inersia		Kabel		Berat
			(° )		L(mm)		(A)		(Ω)		(mH)		(N.m)		(N.cm)		(g.cm²)		(no.)		(g)
TH3920HS-4004			1.8		20		0.40		6.6		6.2		0.120		0.6		11.0		4		120
TH3920HS-5006			1.8		20		0.50		15.0		6.0		0.100		0.6		11.0		6		120
TH3934HS-4004			1.8		34		0.40		30.0		32.0		0.180		1.0		20.0		4		180
TH3934HS-6004			1.8		34		0.60		15.0		16.0		0.180		1.0		20.0		4		180
TH3934HS-10004			1.8		34		1.00		5.0		3.0		0.180		1.0		20.0		4		180
TH3940HS-4006			1.8		40		0.40		30.0		22.0		0.180		1.2		24.0		6		220
TH3940HS-6004			1.8		40		0.60		12.0		20.0		0.240		1.2		24.0		4		220
TH3940HS-12004			1.8		40		1.20		3.8		6.5		0.240		1.2		24.0		4		220
Konversi Unit Torsi: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Jika Anda membutuhkan parameter lainnya, silakan hubungi layanan pelanggan.

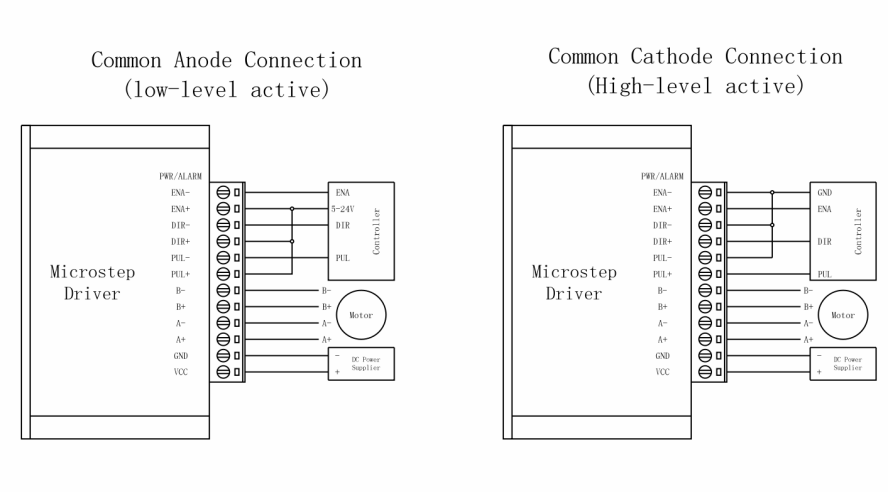

Koneksi Penggerak Motor

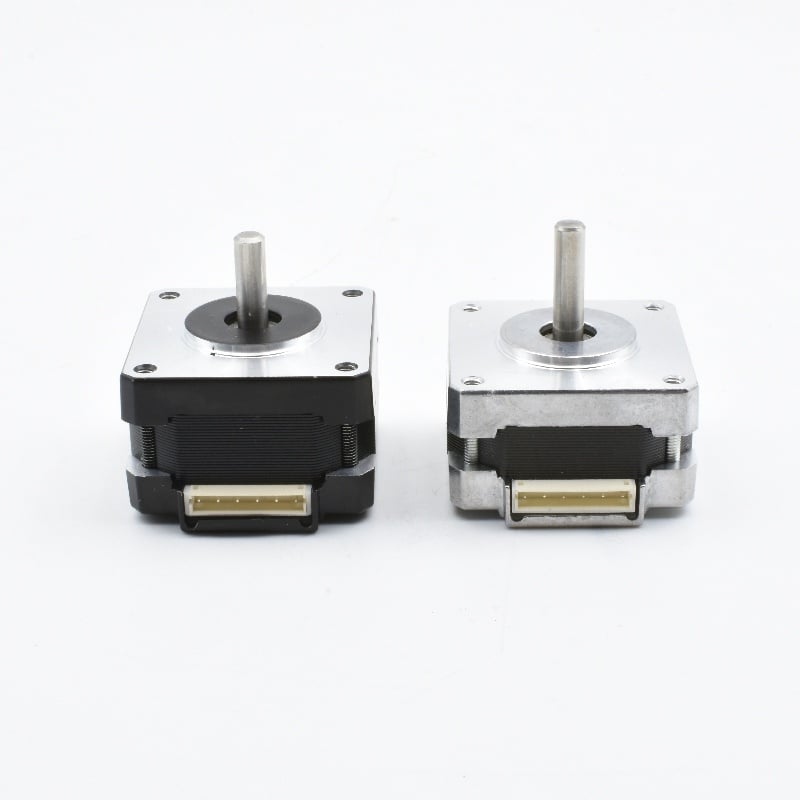

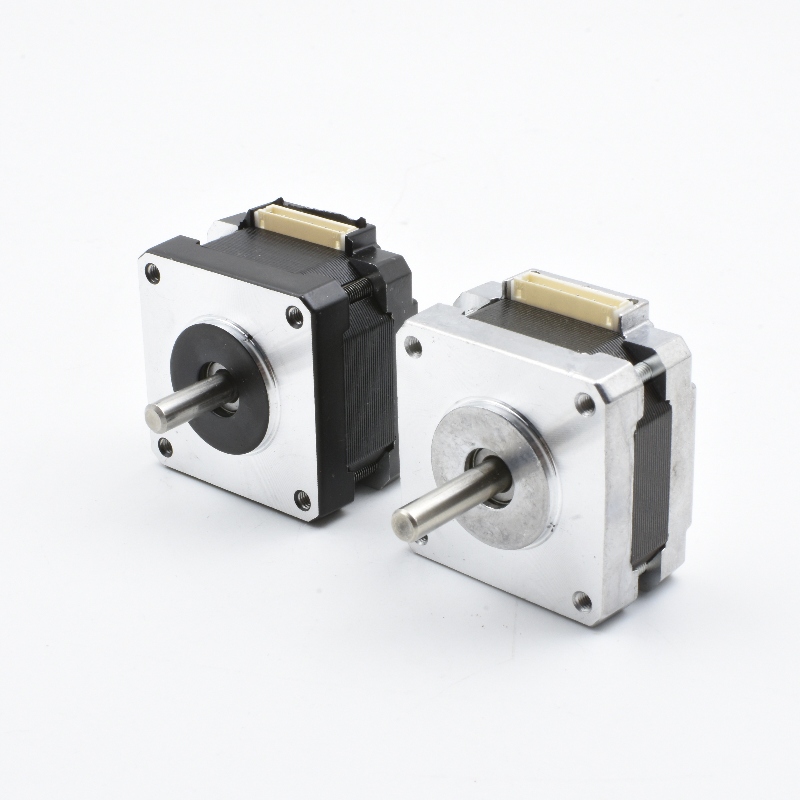

Motor Stepper Serba Guna | Nema16 | Torsi Kelas Menengah untuk Berbagai Aplikasi

Fitur

1. Ukuran bingkai 39 mm, banyak digunakan pada peralatan industri dan komersial

2. Kisaran torsi penahan: 0,2–0,6 Nm, sudut langkah 1,8°

3. Repeatabilitas dan akurasi langkah yang sangat baik

4. Mendukung pengendalian closed-loop dengan integrasi encoder

Deskripsi

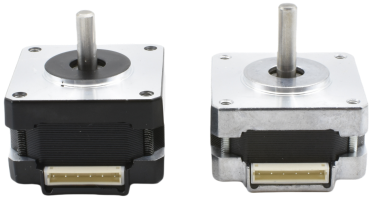

Motor stepper Nema16 adalah motor stepper hibrida dua fasa berukuran 39 mm yang menawarkan kinerja andal di berbagai macam aplikasi. Dengan torsi penahan antara 0,2 Nm hingga 0,6 Nm, motor ini mengisi celah antara motor Nema14 yang lebih kecil dan motor Nema17 yang lebih besar. Motor ini dilengkapi bantalan bola presisi dan rotor magnet berkualitas tinggi guna memastikan rotasi halus serta umur pakai panjang. Sudut langkahnya 1,8°, dan akurasi posisinya berada dalam kisaran ±5% tanpa akumulasi kesalahan. Kami menyediakan pilihan motor dengan proteksi IP, lilitan khusus, serta umpan balik encoder untuk operasi closed-loop. Gearbox planetary dan sekrup ulir juga tersedia.

Beragam konfigurasi Nema16:

Ukuran bingkai 39 mm, sudut langkah 1,8°, torsi penahan 0,2–0,6 Nm, arus pengenal 0,8–1,8 A, berbagai panjang kabel dan konektor.

Aplikasi

- Printer 3D dan router CNC

- Pompa infus medis

- Mesin pelabelan otomatis

- Peralatan pengisian botol

- Robotika dan sistem pengambilan-penempatan (pick-and-place)

- Perangkat inspeksi keamanan

Keunggulan Motor Stepper Nema16

1. Kisaran torsi serba guna: Cocok untuk aplikasi beban ringan hingga sedang.

2. Keandalan tinggi: Bantalan presisi dan konstruksi yang kokoh.

3. Siap loop-tertutup: Integrasi encoder untuk umpan balik posisi.

4. Pengoperasian halus: Dioptimalkan untuk kinerja kecepatan rendah dan kecepatan sedang.
