Duga životnost 38mm mjenjač 12v 24v 5w 6Wat nisko okretanje 120rpm veliki obrtni moment 1.5nm 2nm DC planetarni mjenjač motor s ce rohs
| DC planetarni motor s reduktorom planetski redukcijski motor s DC strujom | 7.5 Nm | 8 Watts | |||||||||||||||||||
| RS530 Mikro očišćeni DC motor s planetskim reduktorom | Za kombiniranje s | ||||||||||||||||||||
| Enkoder sa čula Hall | |||||||||||||||||||||
| može se kombinirati s magnetskim enkoderom | |||||||||||||||||||||
| TJX38RGa Series | |||||||||||||||||||||
| Dimenzioni crtež dijagram vanjsih dimenzija (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

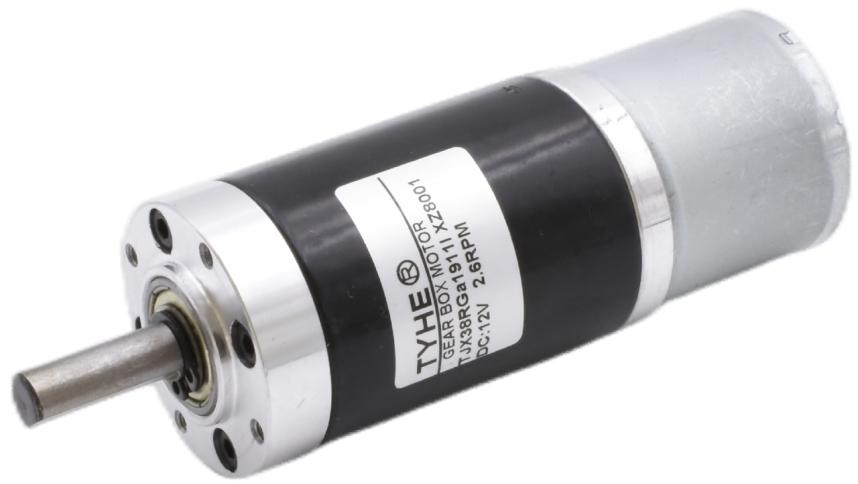

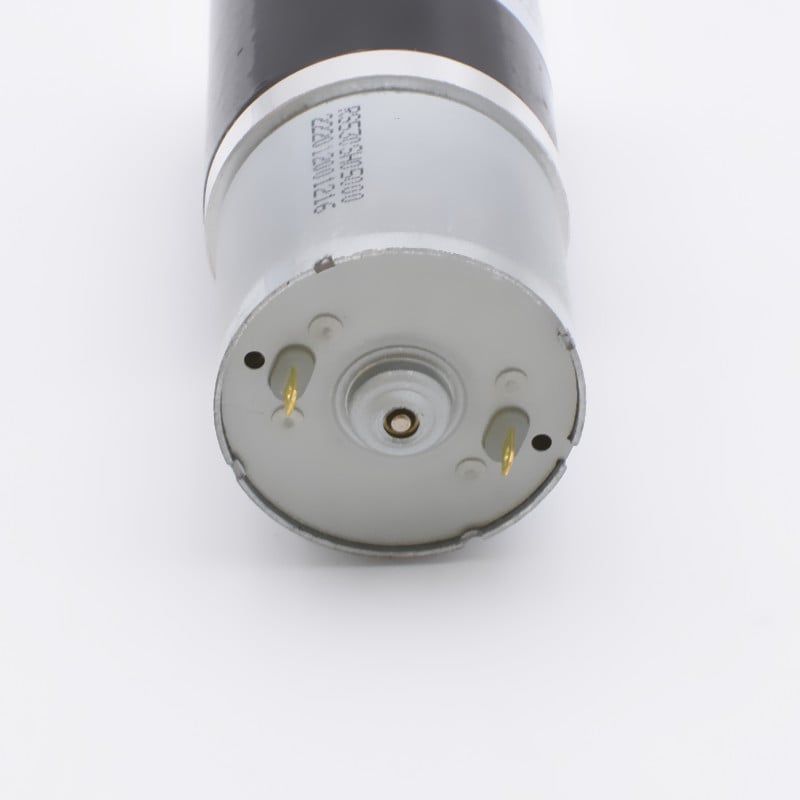

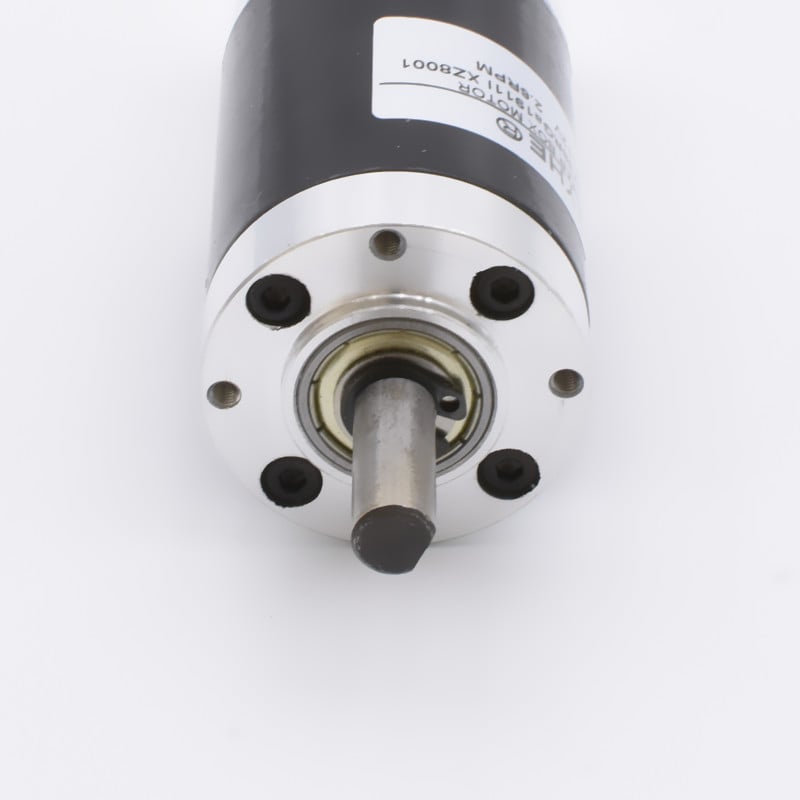

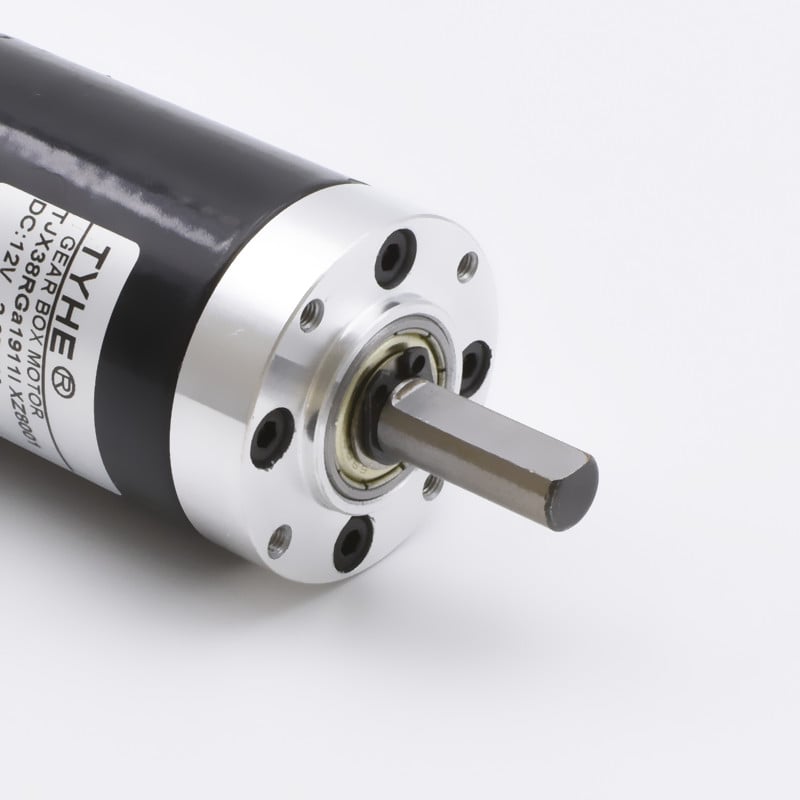

| Slika motora fizički prikaz motora | |||||||||||||||||||||
 | |||||||||||||||||||||
| Karakteristike motora motor characteristics | |||||||||||||||||||||
| Stroj za smještaj materijal montažne površine | Legura cinka zinc alloy | ||||||||||||||||||||
| Materijal lanca zupanja materijal zupanja | Čelik i prašno metalurgija prašna metalurgija, čelikaste zube | ||||||||||||||||||||
| Igrica zupčanasto odmaknuće | ≤2° | ||||||||||||||||||||
| Osovine na izlaznom valju osovine izlaznog valja | Kuglati ložnjač kuglaste osovine | ||||||||||||||||||||
| Preporučena maksimalna ulazna brzina preporučena maksimalna ulazna brzina rotacije | ≤7500RPM | ||||||||||||||||||||
| Tangencijalna sila radijalna sila | ≤10kgf | ||||||||||||||||||||
| Aksijalna sila 轴向力 | ≤5kgf | ||||||||||||||||||||
| Maksimalna pritiskačka sila na val glavni val maksimalno može izdržati pritisnu silu | ≤20kgf | ||||||||||||||||||||
| Radsni odmak 径向间隙 | ≤0,1 mm | ||||||||||||||||||||
| Aksijalni odmak 轴向间隙 | ≤0.4mm | ||||||||||||||||||||
| Raspon radne temperature opseg temperature uporabe | -20℃ -120℃ | ||||||||||||||||||||
| Komutator struktura prebacivanja | Četkana | ||||||||||||||||||||
| Smjer rotacije smjer rotacije | CW / CCW | ||||||||||||||||||||
| Buka buk | smanjenje emisije | ||||||||||||||||||||
| Tehnički podaci DC motora parametri DC motora | |||||||||||||||||||||
| Vrijednosti pri 25-30 ℃ mjereni podaci pri sobnoj temperaturi | |||||||||||||||||||||
|
Model 型号 |
Nominalni napajni （V ） nominalna napetost |
Bez opterećenja parametri praznog opterećenja |
Nagrađene nominalni parametri |
Zaustavljanje parametri pri blokiranom otporu |
*Savjeti: Podaci na lijevoj strani su ograničeni, za više informacija o parametrima molimo Vas da kontaktirate naš osoblje. napomena: Parametri tablice s lijeve strane su ograničeni, za dodatne informacije molimo vas da se obratite na službu za obuku. |
||||||||||||||||
|
Brzina brzina rotacije |
Trenutni struja |
Brzina brzina rotacije |
Trenutni struja |
Zakretni moment moment |
Izlaz izlazna radna snaga |
Eff učinkovitost |
Zakretni moment moment |
Trenutni struja |
|||||||||||||
| rpm | ja | rpm | A. | mN.m | W | % | mN.m | A. | |||||||||||||
| RS530 | 12 | 5000 | 160 | 4000 | 0.49 | 8.90 | 3.73 | 62.86 | 26.70 | 3.05 | |||||||||||
| RS530 | 24 | 7500 | 72 | 6000 | 0.37 | 9.25 | 5.81 | 64.63 | 27.75 | 3.20 | |||||||||||
| Tehnički podaci motora s reduktorom parametri motora s reduktorom | |||||||||||||||||||||
| Podaci o reduktorima parametri reduktora | |||||||||||||||||||||
|
Omjer zubaca omjer redukcije n : 1 |
3.7 | 5.2 | 13.7 | 19.2 | 26.9 | 51 | 71 | 100 | 139 | 189 | 264 | 369 | 512 | 721 | 977 | 1367 | 1911 | 2672 | 3639 | ||
|
Broj brzinskih stupnjeva broj stupnjeva usporavanja |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Duljina presretne kutije duljina presretne kutije (mm) |
28.2 | 28.2 | 37 | 37 | 37 | 45.8 | 45.8 | 45.8 | 45.8 | 54.7 | 54.7 | 54.7 | 54.7 | 54.7 | 64 | 64 | 64 | 64 | 64 | ||
|
Učinkovitost učinkovitost (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RS530-12V-5000R | |||||||||||||||||||||
|
Brzina praznog opterećenja brzina praznog opterećenja (rpm) |
1351.4 | 961.5 | 365.0 | 260.4 | 185.9 | 98.0 | 70.4 | 50.0 | 36.0 | 26.5 | 18.9 | 13.6 | 9.8 | 6.9 | 5.1 | 3.7 | 2.6 | 1.9 | 1.4 | ||
|
Ocijenjena brzina nominalna brzina (rpm) |
1081.1 | 769.2 | 292.0 | 208.3 | 148.7 | 78.4 | 56.3 | 40.0 | 28.8 | 21.2 | 15.2 | 10.8 | 7.8 | 5.5 | 4.1 | 2.9 | 2.1 | 1.5 | 1.1 | ||
|
Nazivni zakretni moment nominalni moment (N.m) |
0.028 | 0.039 | 0.088 | 0.123 | 0.173 | 0.279 | 0.388 | 0.547 | 0.760 | 0.878 | 1.227 | 1.714 | 2.379 | 3.350 | 3.858 | 5.398 | 7.500 | 7.500 | 7.500 | ||
|
Nazivni zakretni moment nominalni moment (KG.CM) |
0.27 | 0.39 | 0.86 | 1.21 | 1.70 | 2.73 | 3.80 | 5.36 | 7.45 | 8.61 | 12.02 | 16.80 | 23.31 | 32.83 | 37.81 | 52.90 | 73.50 | 73.50 | 73.50 | ||
|
Nazivni zakretni moment nominalni moment (LB.IN) |
0.32 | 0.44 | 0.99 | 1.39 | 1.95 | 3.15 | 4.38 | 6.17 | 8.58 | 9.91 | 13.85 | 19.36 | 26.86 | 37.82 | 43.56 | 60.95 | 84.68 | 84.68 | 84.68 | ||
| RS530-24V-7500R | |||||||||||||||||||||
|
Brzina praznog opterećenja brzina praznog opterećenja (rpm) |
2027.0 | 1442.3 | 547.4 | 390.6 | 278.8 | 147.1 | 105.6 | 75.0 | 54.0 | 39.7 | 28.4 | 20.3 | 14.6 | 10.4 | 7.7 | 5.5 | 3.9 | 2.8 | 2.1 | ||
|
Ocijenjena brzina nominalna brzina (rpm) |
1621.6 | 1153.8 | 438.0 | 312.5 | 223.0 | 117.6 | 84.5 | 60.0 | 43.2 | 31.7 | 22.7 | 16.3 | 11.7 | 8.3 | 6.1 | 4.4 | 3.1 | 2.2 | 1.6 | ||
|
Nazivni zakretni moment nominalni moment (N.m) |
0.029 | 0.041 | 0.092 | 0.128 | 0.180 | 0.290 | 0.403 | 0.568 | 0.790 | 0.913 | 1.275 | 1.782 | 2.472 | 3.481 | 4.010 | 5.611 | 7.500 | 7.500 | 7.500 | ||
|
Nazivni zakretni moment nominalni moment (KG.CM) |
0.29 | 0.40 | 0.90 | 1.26 | 1.76 | 2.84 | 3.95 | 5.57 | 7.74 | 8.94 | 12.49 | 17.46 | 24.23 | 34.12 | 39.30 | 54.98 | 73.50 | 73.50 | 73.50 | ||
|
Nazivni zakretni moment nominalni moment (LB.IN) |
0.33 | 0.46 | 1.03 | 1.45 | 2.03 | 3.27 | 4.55 | 6.41 | 8.92 | 10.30 | 14.39 | 20.12 | 27.91 | 39.31 | 45.27 | 63.35 | 84.68 | 84.68 | 84.68 | ||

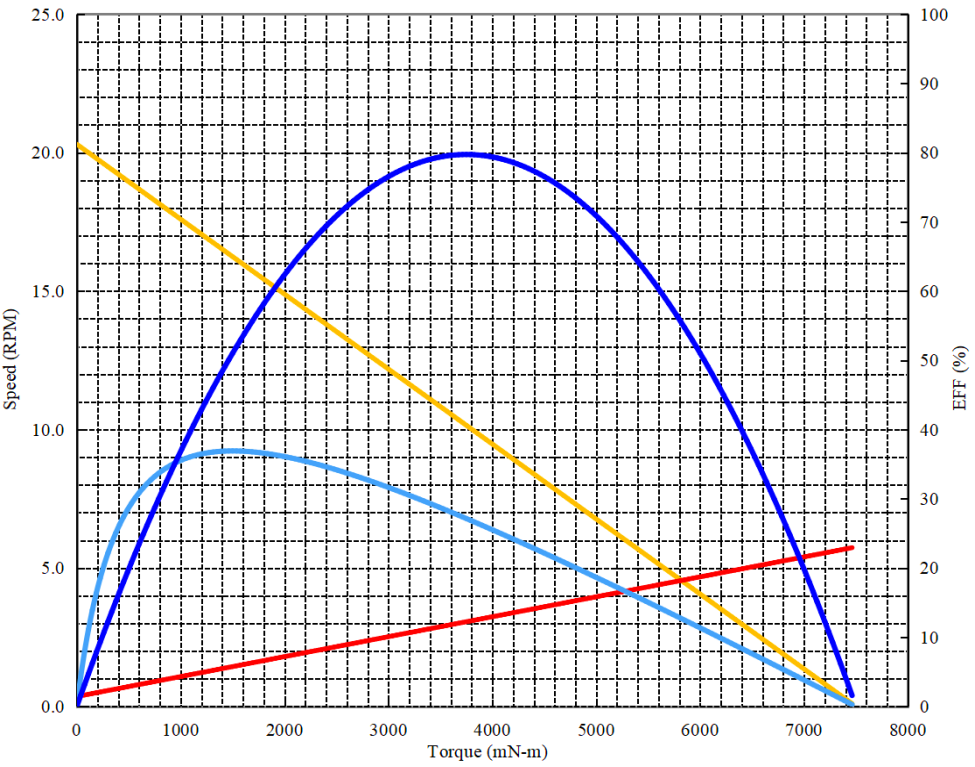

| Motor s češljam za krivulju primjer krivulje motora s reduktorom | |||||||||||||||||||||
| Projekt naziv projekta : | DC motor s reduktorom | Datum datum : | 2025/3/26 | Performanse (u okružnoj temperaturi od 25-30 ℃ ) | |||||||||||||||||
| Brzina motora brzina rotacije : | 7500RPM | Potpuni skala mjerna opseg : | 100% | Eff | Brzo testiranje kako bi se spriječilo podizanje temperature i štetu od preopterećenja. | ||||||||||||||||
| Zubasti lanac razina : | 4 | 5.0 | Električna energija | Konstantno napon stalna opterećenja : | 24 | Volti | |||||||||||||||
| Omjer zubaca omjer redukcije : | 369 | 5.0 | Amp. | Smjer smjer : | CW/CCW | ||||||||||||||||
 |
U praznom opterećenju parametri praznog opterećenja | ||||||||||||||||||||
| Brzina brzina rotacije : | 20.3 | Rpm | |||||||||||||||||||
| Trenutni struja : | 0.07 | Amperi | |||||||||||||||||||
| Maksimalni trenutni parametri 最大瞬时参数 | |||||||||||||||||||||
| Zakretni moment obrtni moment : | 7350.06 | mN-m | |||||||||||||||||||
| Trenutni struja : | 1.15 | Amperi | |||||||||||||||||||
| U točki maksimalne učinkovitosti parametri u točki najveće učinkovitosti | |||||||||||||||||||||
| Učinkovitost učinkovitost : | 36.9 | % | |||||||||||||||||||
| Zakretni moment obrtni moment : | 1500.1 | mN-m | |||||||||||||||||||
| Brzina brzina rotacije : | 16.2 | Rpm | |||||||||||||||||||
| Trenutni struja : | 0.29 | Amperi | |||||||||||||||||||
| Izlaz izlazna snaga : | 2.55 | Električna energija | |||||||||||||||||||
| U točki maksimalne izlazne snage parametri maksimalne izlazne snage | |||||||||||||||||||||
| Izlaz izlazna snaga : | 3.986 | Električna energija | |||||||||||||||||||
| Zakretni moment obrtni moment : | 3750.2 | mN-m | |||||||||||||||||||
| Brzina brzina rotacije : | 10.2 | Rpm | |||||||||||||||||||
| Trenutni struja : | 0.61 | Amperi | |||||||||||||||||||
| Proizvodni kombinat ostali pribor | |||||||||||||||||||||
| Dodaci naziv | Napon napona | Rezolucija rezolucija | Broj kanala | Napomena | |||||||||||||||||
| Magnetni encoder magnetni kodirac | 5V-24V | 12ppr | A&B | ||||||||||||||||||
