Tavaline mini 17mm pikk eluea käigukasti 3v 12v 24 volt suurkiirus 150rpm 180rpm 800rpm 0.5w 2kgcm 1kg harja DC käigukastid mootorid
| Kooskäigumotor dC liigermootor | 0.4 Nm | 2 Watti | |||||||||||||||||||
| FF050 mikro juhtv dc mootor kaaseraadiga gearhoidjaga | Kombinatsiooniga | ||||||||||||||||||||
| Hall-i seanssikooder | |||||||||||||||||||||
| sobib magneetkooderiga | |||||||||||||||||||||
| TJZ17RU sarjas | |||||||||||||||||||||
| Mõõtedefigur välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

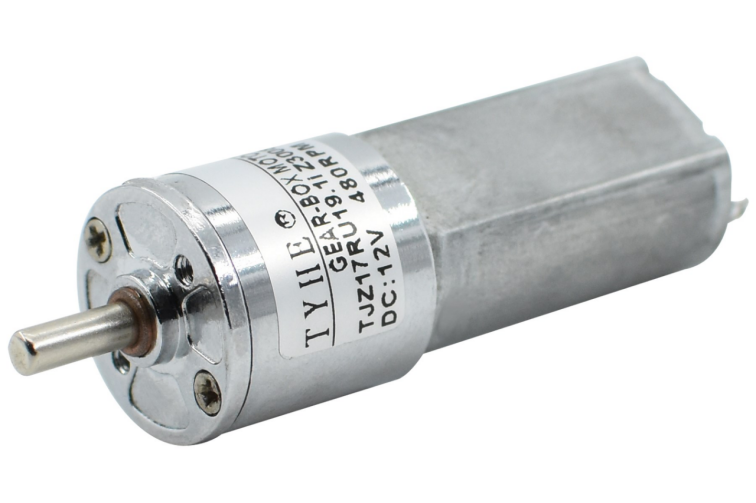

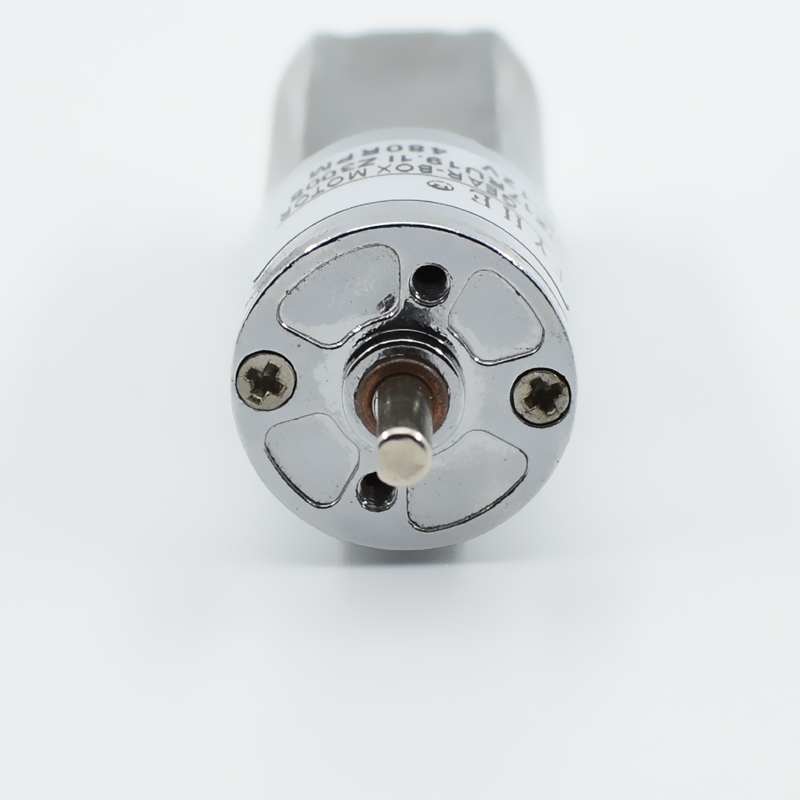

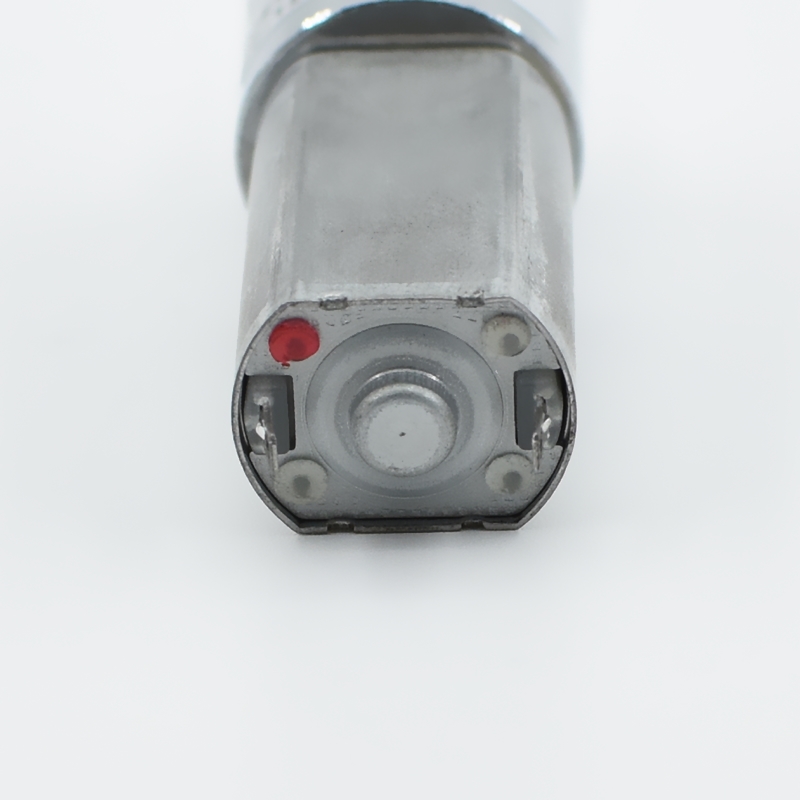

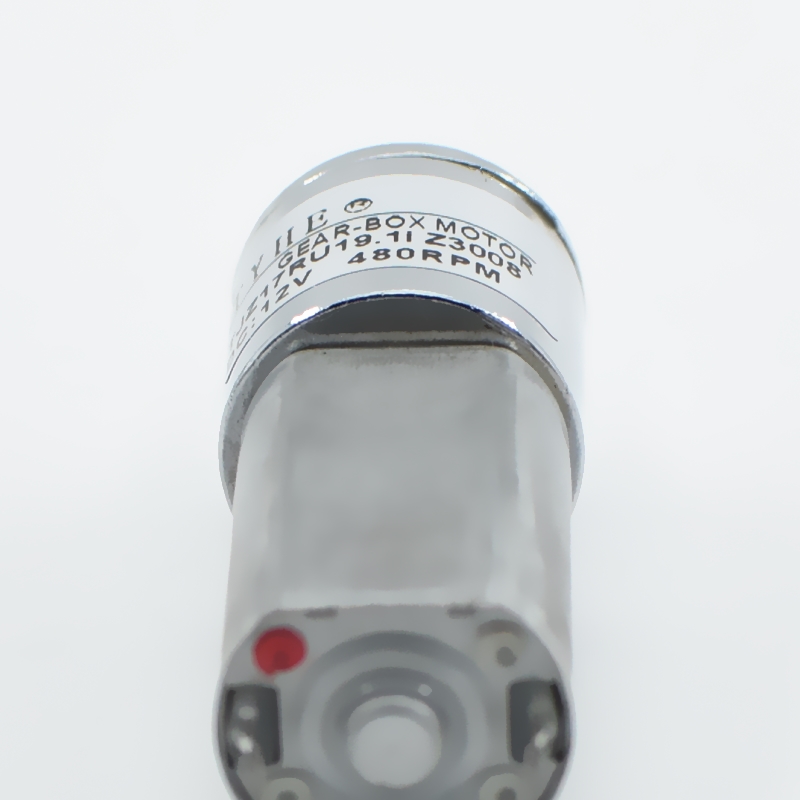

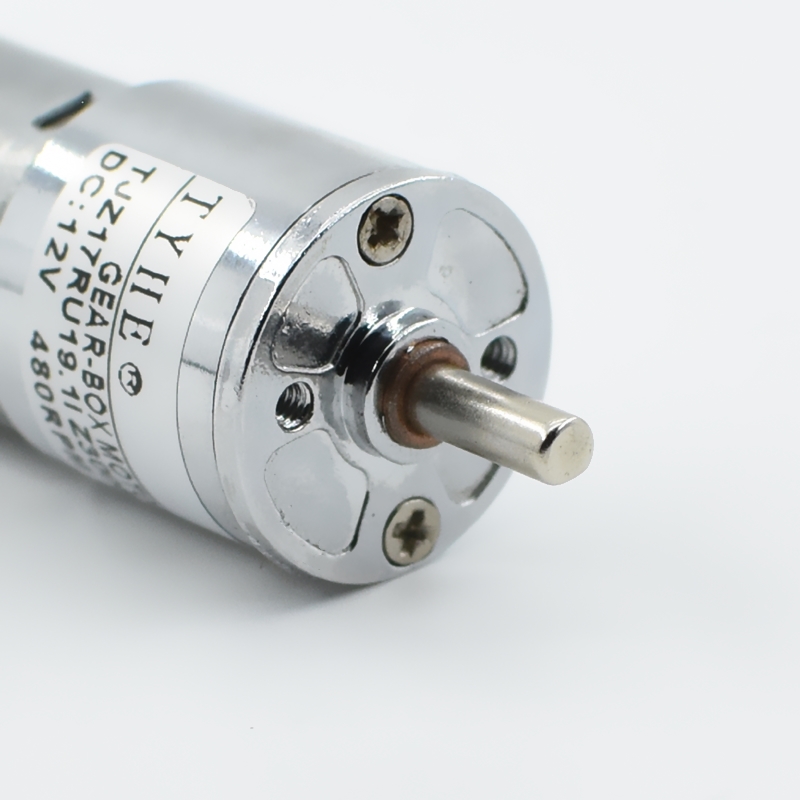

| Mootori pilt mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal installipinna materjal | Tsinkseesliit tseeniumligas | ||||||||||||||||||||
| Ratasahela materjal rataste materjal | Pulbermetallurgia pulvimetaall | ||||||||||||||||||||
| Tagasilöök ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid väljavõtutele asendatud plaadid | Öli telg sisaldab ölitelgeid | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus soovitatav suurim sisendkiirus | ≤10000VPM | ||||||||||||||||||||
| Radiaalne jõud raadiaaljõud | ≤0,4kgf | ||||||||||||||||||||
| Aksiaaljõud aksiaaljõud | ≤0,2kgf | ||||||||||||||||||||
| Suurim survemõju teljel peatael suurim lubatud surutav jõud | ≤2kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum aksiaalne vaba ruum | ≤0.3mm | ||||||||||||||||||||
| Töötemperatuurivahemik kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤40dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed dC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus tühi koormuse parameetrid |
Nimeline nomineline parameeter |
Seisk täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus kiirus |
Praegu jook |
Kiirus kiirus |
Praegu jook |
Moment moment |
Tootmine väljundvõimsus |
Eff tõhusus |
Moment moment |
Praegu jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| FF050 | 6 | 7500 | 49 | 6000 | 0.12 | 0.77 | 0.48 | 69.01 | 2.31 | 0.52 | |||||||||||
| FF050 | 3 | 5000 | 59 | 4000 | 0.15 | 0.73 | 0.31 | 70.21 | 2.19 | 0.68 | |||||||||||
| Mootor koos gearboksi tehniline andmed lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel lambasuhetus n : 1 |
4.4 | 9.1 | 19.1 | 40 | 83.5 | 175 | 365 | ||||||||||||||
|
Gearstadiumite arv lamba tasemeid |
2 | 3 | 4 | 5 | 6 | 7 | 8 | ||||||||||||||
|
Gearboksi pikkus lambakasti pikkus (mm) |
16.5 | 16.5 | 16.5 | 16.5 | 18.5 | 20.5 | 22.5 | ||||||||||||||
|
Toimivus tõhusus (%) |
0.72 | 0.61 | 0.52 | 0.44 | 0.38 | 0.32 | 0.27 | ||||||||||||||
| FF050-6V-7500R | |||||||||||||||||||||
|
Tühi koorma kiirus tühi koormus kiirus (TPH) |
1704.5 | 824.2 | 392.7 | 187.5 | 89.8 | 42.9 | 20.5 | ||||||||||||||
|
Nimetatud kiirus nimetuskiirus (TPH) |
1363.6 | 659.3 | 314.1 | 150.0 | 71.9 | 34.3 | 16.4 | ||||||||||||||
|
Nimetatud pöördemoment nimetorm (N·m) |
0.002 | 0.004 | 0.008 | 0.014 | 0.024 | 0.043 | 0.077 | ||||||||||||||
|
Nimetatud pöördemoment nimetorm (KG.CM) |
0.02 | 0.04 | 0.08 | 0.13 | 0.24 | 0.42 | 0.75 | ||||||||||||||
|
Nimetatud pöördemoment nimetorm (LB.IN) |
0.03 | 0.05 | 0.09 | 0.15 | 0.27 | 0.49 | 0.86 | ||||||||||||||
| FF050-3V-5000R | |||||||||||||||||||||
|
Tühi koorma kiirus tühi koormus kiirus (TPH) |
1136.4 | 549.5 | 261.8 | 125.0 | 59.9 | 28.6 | 13.7 | ||||||||||||||
|
Nimetatud kiirus nimetuskiirus (TPH) |
909.1 | 439.6 | 209.4 | 100.0 | 47.9 | 22.9 | 11.0 | ||||||||||||||
|
Nimetatud pöördemoment nimetorm (N·m) |
0.002 | 0.004 | 0.007 | 0.013 | 0.023 | 0.041 | 0.073 | ||||||||||||||
|
Nimetatud pöördemoment nimetorm (KG.CM) |
0.02 | 0.04 | 0.07 | 0.13 | 0.23 | 0.40 | 0.71 | ||||||||||||||
|
Nimetatud pöördemoment nimetorm (LB.IN) |
0.03 | 0.05 | 0.08 | 0.15 | 0.26 | 0.46 | 0.82 | ||||||||||||||

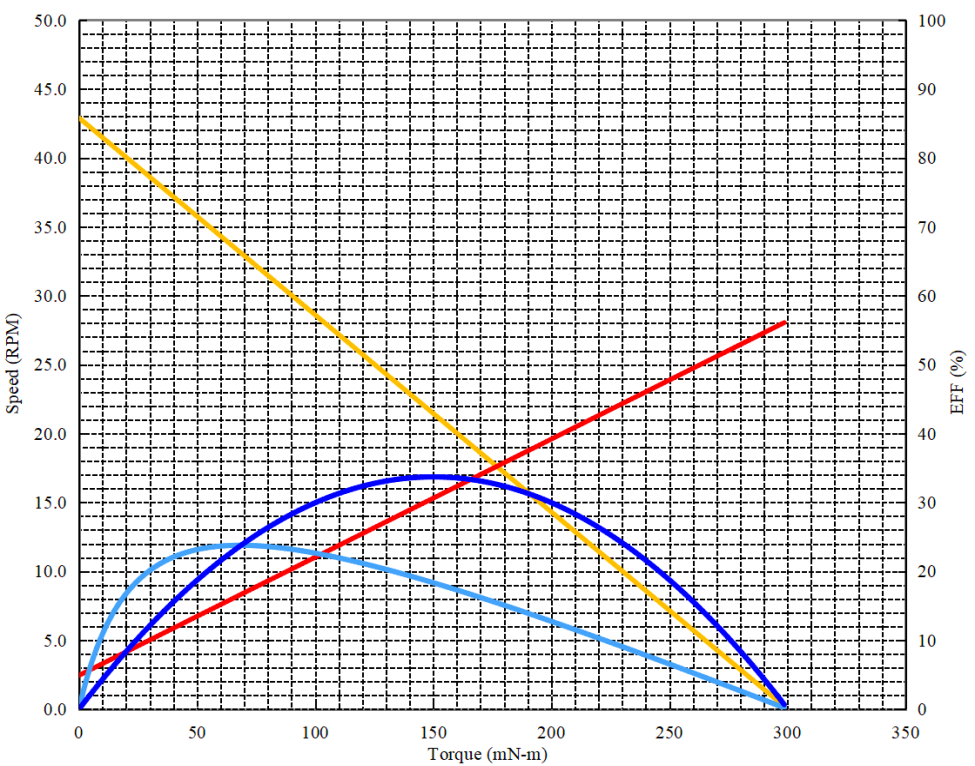

| Veeretagemootori joonistuskontsentratsioon veeretagemootori kõver näidis | |||||||||||||||||||||
| Projekt töö nimi : | Kooskäigumotor | Päev kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus kiirus : | 7500RPM | Täismahuga mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv taseme number : | 7 | 1.0 | WATSID | Püsivoltiiv püsivoltiiv laadimine : | 6 | Voltid | |||||||||||||||
| Geaaredel lambasuhetus : | 175 | 1.0 | Amp. | Suund suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus kiirus : | 42.9 | Rpm | |||||||||||||||||||
| Praegu jook : | 0.05 | Ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment võrk : | 295.47 | mN-m | |||||||||||||||||||
| Praegu jook : | 0.56 | Ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus tõhusus : | 23.8 | % | |||||||||||||||||||
| Moment võrk : | 68.3 | mN-m | |||||||||||||||||||
| Kiirus kiirus : | 33.1 | Rpm | |||||||||||||||||||
| Praegu jook : | 0.17 | Ampeerid | |||||||||||||||||||
| Tootmine väljundvõimsus : | 0.24 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine väljundvõimsus : | 0.337 | WATSID | |||||||||||||||||||
| Moment võrk : | 150.1 | mN-m | |||||||||||||||||||
| Kiirus kiirus : | 21.5 | Rpm | |||||||||||||||||||
| Praegu jook : | 0.31 | Ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon muud lisad | |||||||||||||||||||||
| Tarvikud nimi | Pinge pinge | Resolutsioon resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Magnetne enkoder magnetne enkoder | 5V-24V | 12ppr | A&B | ||||||||||||||||||
