Tootja 28 mm käigukasti 12v 6v 24v 300 pööret 250 pööret 100 pööret madala kiirusel kõrge pöördemomendiga 5w 6w 7w 1nm 5nm 10kg dc planeedimotor
| Kooskõlaline planeedivarustuse mootor dC planeetlisa mootor | 7.5 Nm | 8 Watti | |||||||||||||||||||
| RS395 mikro juhtline DC mootor planeetlagedega | Kombinatsiooniga | ||||||||||||||||||||
| Hall-i seanssikooder | |||||||||||||||||||||
| sobib magneetkooderiga | |||||||||||||||||||||
| TJX28ZRM Series | |||||||||||||||||||||
| Mõõtedefigur välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

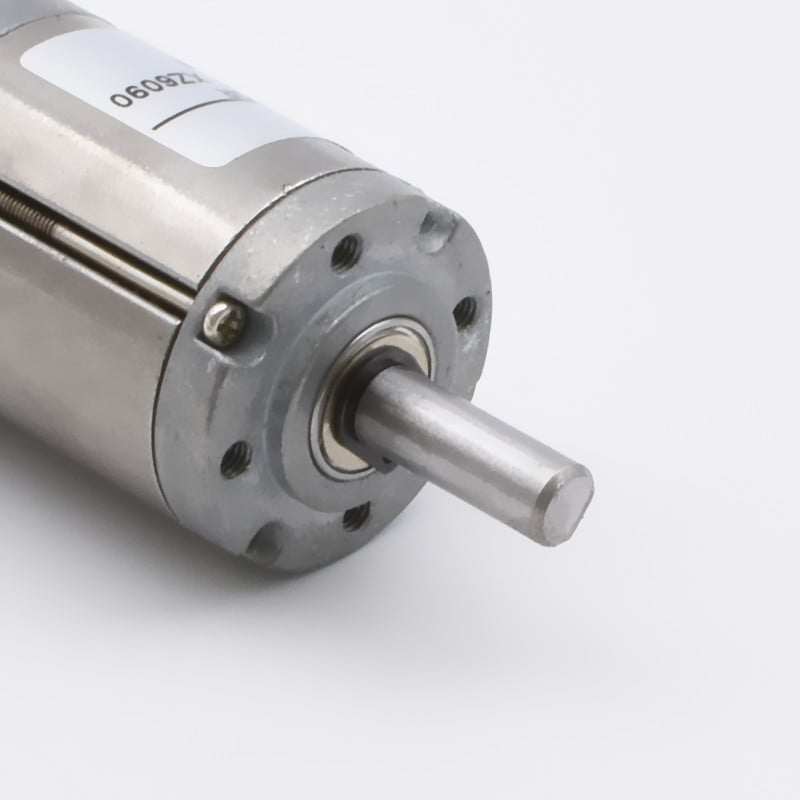

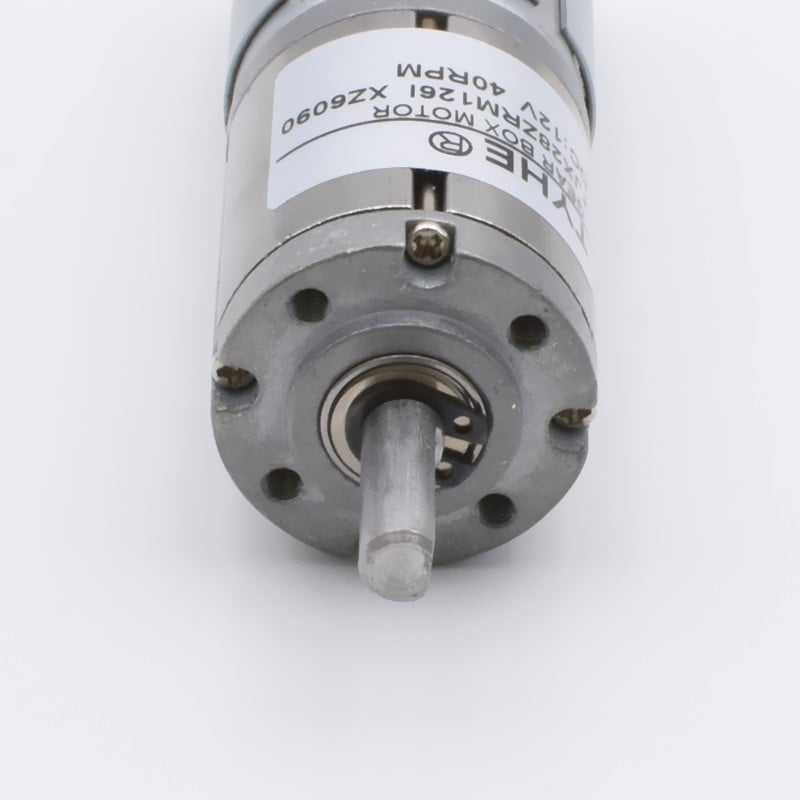

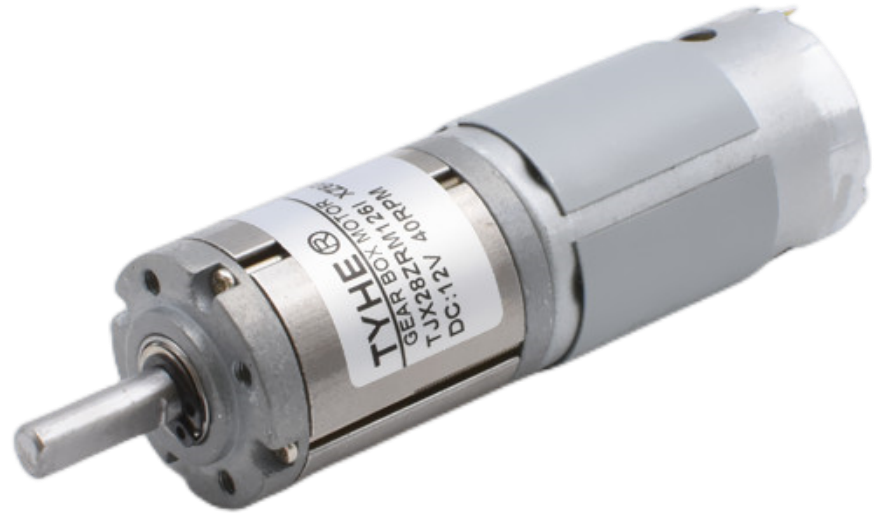

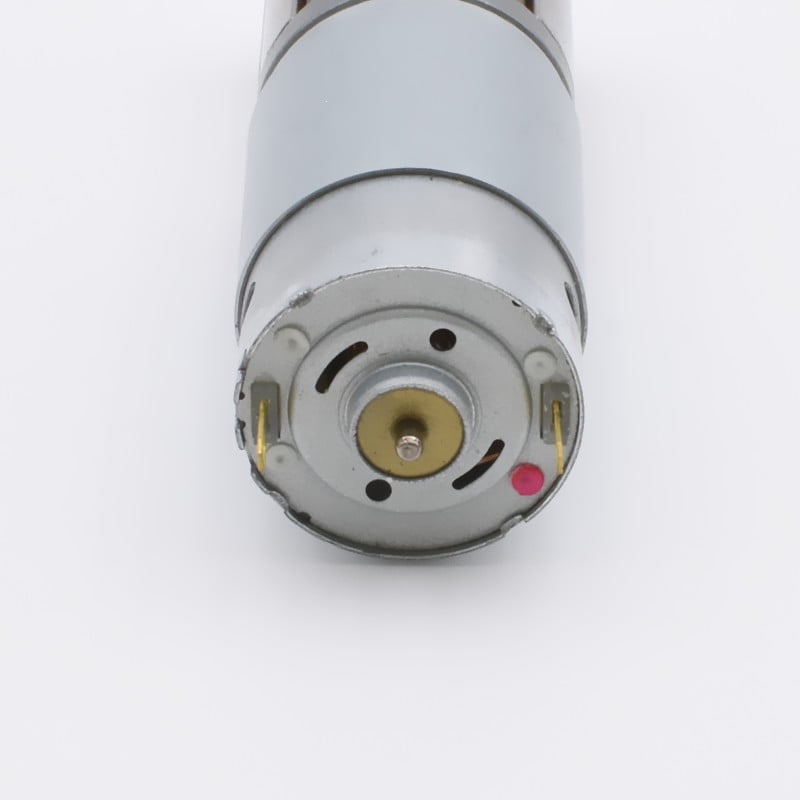

| Mootori pilt mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal installipinna materjal | Alumiiniumisulamist alumiiniumlegende | ||||||||||||||||||||
| Ratasahela materjal rataste materjal | Pulbermetallurgia pulvimetaall | ||||||||||||||||||||
| Tagasilöök ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid väljavõtutele asendatud plaadid | Palavplaat palavplaat | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus soovitatav suurim sisendkiirus | ≤10000VPM | ||||||||||||||||||||
| Radiaalne jõud raadiaaljõud | ≤3,5kgf | ||||||||||||||||||||
| Aksiaaljõud aksiaaljõud | ≤2,5kgf | ||||||||||||||||||||
| Suurim survemõju teljel peatael suurim lubatud surutav jõud | ≤10kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum aksiaalne vaba ruum | ≤0.3mm | ||||||||||||||||||||
| Töötemperatuurivahemik kasutustemperatuuri ulatus | -20℃-120℃ | ||||||||||||||||||||
| Kommutaator kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤50db | ||||||||||||||||||||
| DC-mootori tehnilised andmed dC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus tühi koormuse parameetrid |
Nimeline nomineline parameeter |
Seisk täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus kiirus |
Praegu jook |
Kiirus kiirus |
Praegu jook |
Moment moment |
Tootmine väljundvõimsus |
Eff tõhusus |
Moment moment |
Praegu jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS395 | 12 | 7500 | 160 | 6000 | 0.62 | 7.30 | 4.59 | 62.15 | 21.90 | 4.50 | |||||||||||
| RS395 | 24 | 5000 | 48 | 4000 | 0.20 | 7.10 | 2.97 | 62.90 | 21.30 | 1.50 | |||||||||||
| Mootor koos gearboksi tehniline andmed lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel lambasuhetus n : 1 |
3.4 | 4.6 | 11.2 | 15.5 | 21.5 | 38 | 52 | 72 | 100 | 126 | 175 | 242 | 334 | 462 | 424 | 586 | 810 | 1120 | 1549 | ||
|
Gearstadiumite arv lamba tasemeid |
1 | 1 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | ||
|
Gearboksi pikkus lambakasti pikkus (mm) |
20.2 | 20.2 | 25.9 | 25.9 | 25.9 | 31.7 | 31.7 | 31.7 | 31.7 | 37.5 | 37.5 | 37.5 | 37.5 | 37.5 | 43.3 | 43.3 | 43.3 | 43.3 | 43.3 | ||
|
Toimivus tõhusus (%) |
0.85 | 0.85 | 0.72 | 0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | ||
| RS395-12V-7500R | |||||||||||||||||||||
|
Tühi koorma kiirus tühi koormus kiirus (TPH) |
2205.9 | 1630.4 | 669.6 | 483.9 | 348.8 | 197.4 | 144.2 | 104.2 | 75.0 | 59.5 | 42.9 | 31.0 | 22.5 | 16.2 | 17.7 | 12.8 | 9.3 | 6.7 | 4.8 | ||
|
Nimetatud kiirus nimetuskiirus (TPH) |
1764.7 | 1304.3 | 535.7 | 387.1 | 279.1 | 157.9 | 115.4 | 83.3 | 60.0 | 47.6 | 34.3 | 24.8 | 18.0 | 13.0 | 14.2 | 10.2 | 7.4 | 5.4 | 3.9 | ||
|
Nimetatud pöördemoment nimetorm (N·m) |
0.021 | 0.029 | 0.059 | 0.082 | 0.113 | 0.170 | 0.233 | 0.323 | 0.448 | 0.480 | 0.667 | 0.922 | 1.273 | 1.761 | 1.373 | 1.898 | 2.624 | 3.628 | 5.017 | ||
|
Nimetatud pöördemoment nimetorm (KG.CM) |
0.21 | 0.28 | 0.58 | 0.80 | 1.11 | 1.67 | 2.28 | 3.16 | 4.39 | 4.71 | 6.54 | 9.04 | 12.47 | 17.25 | 13.46 | 18.60 | 25.71 | 35.55 | 49.17 | ||
|
Nimetatud pöördemoment nimetorm (LB.IN) |
0.24 | 0.32 | 0.67 | 0.92 | 1.28 | 1.92 | 2.63 | 3.64 | 5.06 | 5.42 | 7.53 | 10.41 | 14.37 | 19.88 | 15.51 | 21.43 | 29.62 | 40.96 | 56.65 | ||
| RS395-24V-5000R | |||||||||||||||||||||
|
Tühi koorma kiirus tühi koormus kiirus (TPH) |
1470.6 | 1087.0 | 446.4 | 322.6 | 232.6 | 131.6 | 96.2 | 69.4 | 50.0 | 39.7 | 28.6 | 20.7 | 15.0 | 10.8 | 11.8 | 8.5 | 6.2 | 4.5 | 3.2 | ||
|
Nimetatud kiirus nimetuskiirus (TPH) |
1176.5 | 869.6 | 357.1 | 258.1 | 186.0 | 105.3 | 76.9 | 55.6 | 40.0 | 31.7 | 22.9 | 16.5 | 12.0 | 8.7 | 9.4 | 6.8 | 4.9 | 3.6 | 2.6 | ||
|
Nimetatud pöördemoment nimetorm (N·m) |
0.021 | 0.028 | 0.057 | 0.080 | 0.110 | 0.166 | 0.227 | 0.314 | 0.436 | 0.467 | 0.649 | 0.897 | 1.238 | 1.712 | 1.336 | 1.846 | 2.552 | 3.528 | 4.880 | ||
|
Nimetatud pöördemoment nimetorm (KG.CM) |
0.20 | 0.27 | 0.56 | 0.78 | 1.08 | 1.62 | 2.22 | 3.08 | 4.27 | 4.58 | 6.36 | 8.79 | 12.13 | 16.78 | 13.09 | 18.09 | 25.01 | 34.58 | 47.82 | ||
|
Nimetatud pöördemoment nimetorm (LB.IN) |
0.23 | 0.31 | 0.65 | 0.90 | 1.25 | 1.87 | 2.56 | 3.54 | 4.92 | 5.27 | 7.32 | 10.13 | 13.98 | 19.33 | 15.08 | 20.84 | 28.81 | 39.84 | 55.10 | ||

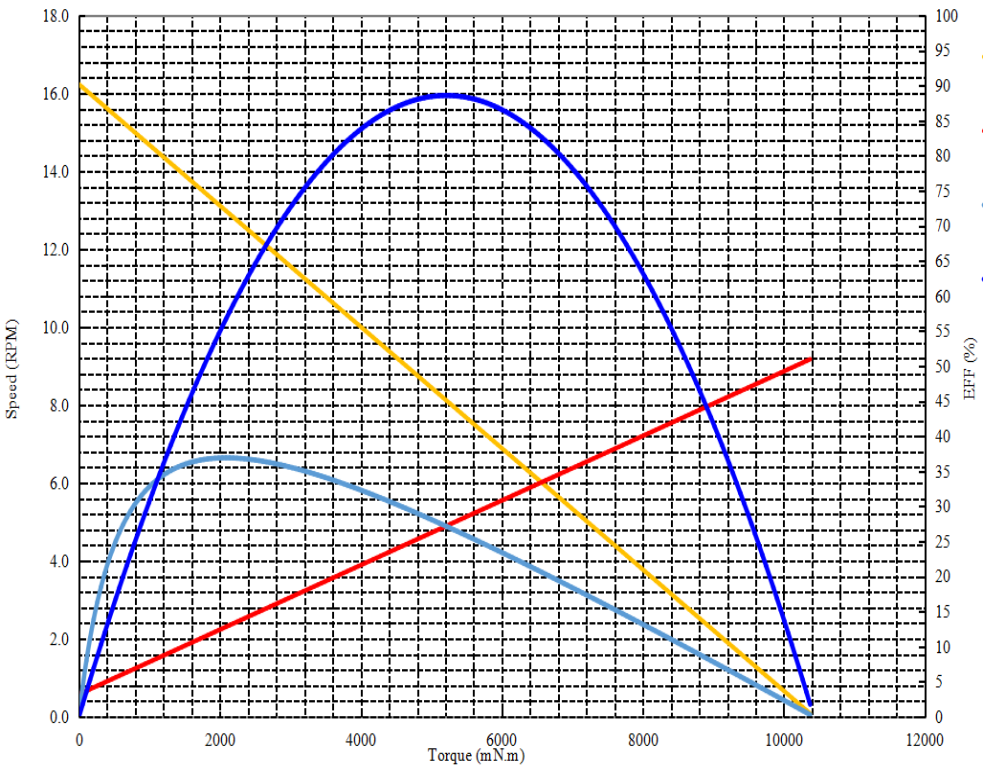

| Veeretagemootori joonistuskontsentratsioon veeretagemootori kõver näidis | |||||||||||||||||||||
| Projekt töö nimi : | Kooskäigumotor | Päev kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃) | |||||||||||||||||
| Mootori pöörlemiskiirus kiirus : | 7500RPM | Täismahuga mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv taseme number : | 4 | 5.0 | WATSID | Püsivoltiiv püsivoltiiv laadimine : | 12 | Voltid | |||||||||||||||
| Geaaredel lambasuhetus : | 462 | 5.0 | Amp. | Suund suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus kiirus : | 16.2 | Rpm | |||||||||||||||||||
| Praegu jook : | 0.16 | Ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment võrk : | 10290.08 | mN-m | |||||||||||||||||||
| Praegu jook : | 2.56 | Ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus tõhusus : | 36.9 | % | |||||||||||||||||||
| Moment võrk : | 2084.7 | mN-m | |||||||||||||||||||
| Kiirus kiirus : | 13.0 | Rpm | |||||||||||||||||||
| Praegu jook : | 0.64 | Ampeerid | |||||||||||||||||||
| Tootmine väljundvõimsus : | 2.83 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine väljundvõimsus : | 4.429 | WATSID | |||||||||||||||||||
| Moment võrk : | 5211.8 | mN-m | |||||||||||||||||||
| Kiirus kiirus : | 8.1 | Rpm | |||||||||||||||||||
| Praegu jook : | 1.36 | Ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon muud lisad | |||||||||||||||||||||
| Tarvikud nimi | Pinge pinge | Resolutsioon resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Magnetne enkoder magnetne enkoder | 5V-24V | 12ppr | A&B | ||||||||||||||||||
