Tehase otsene 50 mm käigukasti 12V 24V 6V 35W 15W 20W 70RPM 4NM 10RPM 30RPM CCW CW väike harja DC teras käigukasti mootor
| Kooskäigumotor dC liigermootor | 2,5 Nm | 20 Watti | |||||||||||||||||||
| RS555 mikro juhtv dc mootor kaaslastega varruga | Kombinatsiooniga | ||||||||||||||||||||
| Hall-i seanssikooder | |||||||||||||||||||||
| sobib magneetkooderiga | |||||||||||||||||||||
| TJP50RG Sarjas | |||||||||||||||||||||
| Mõõtedefigur välismõõdedefigur (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

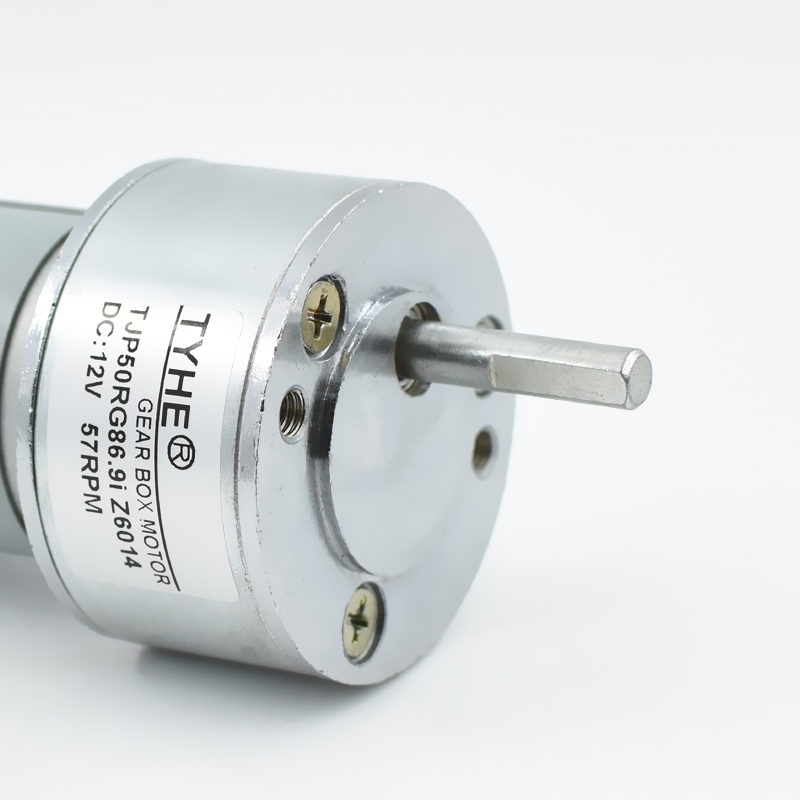

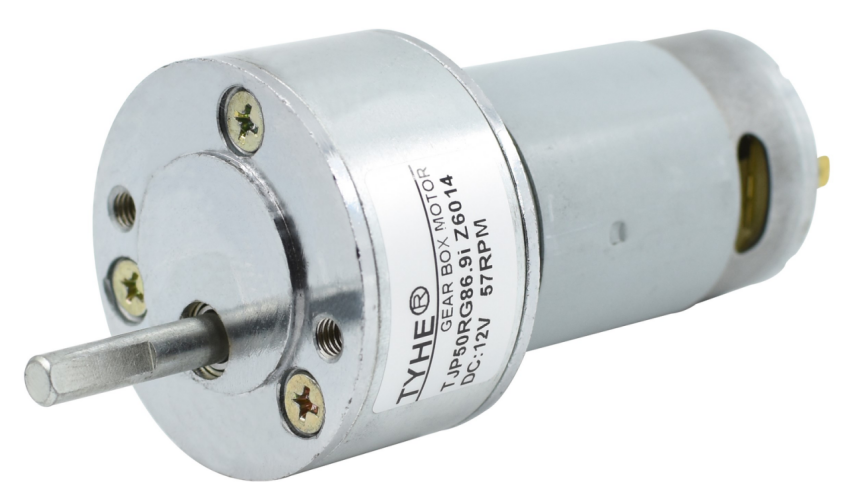

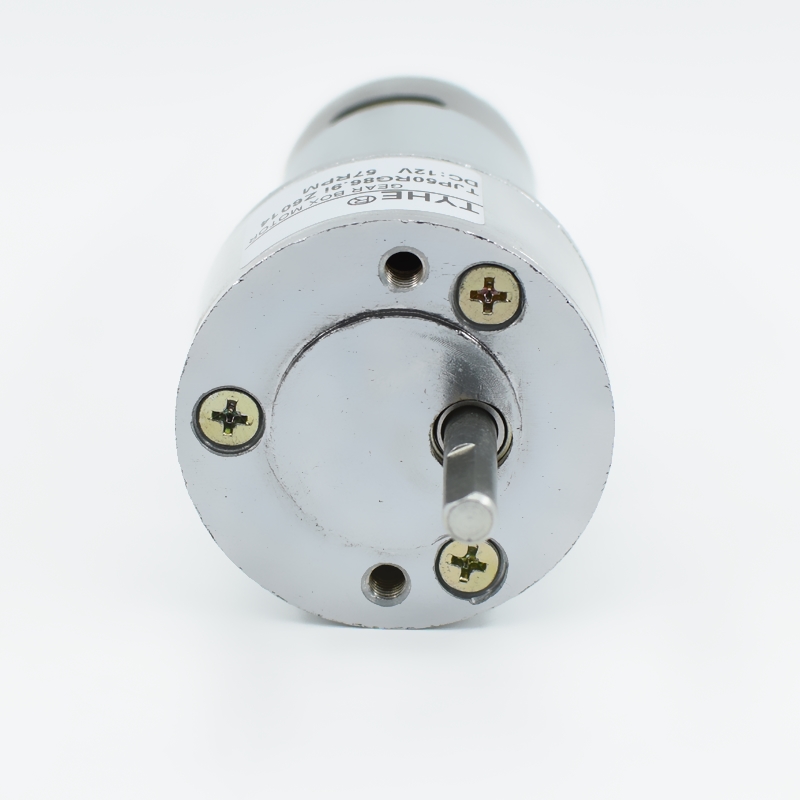

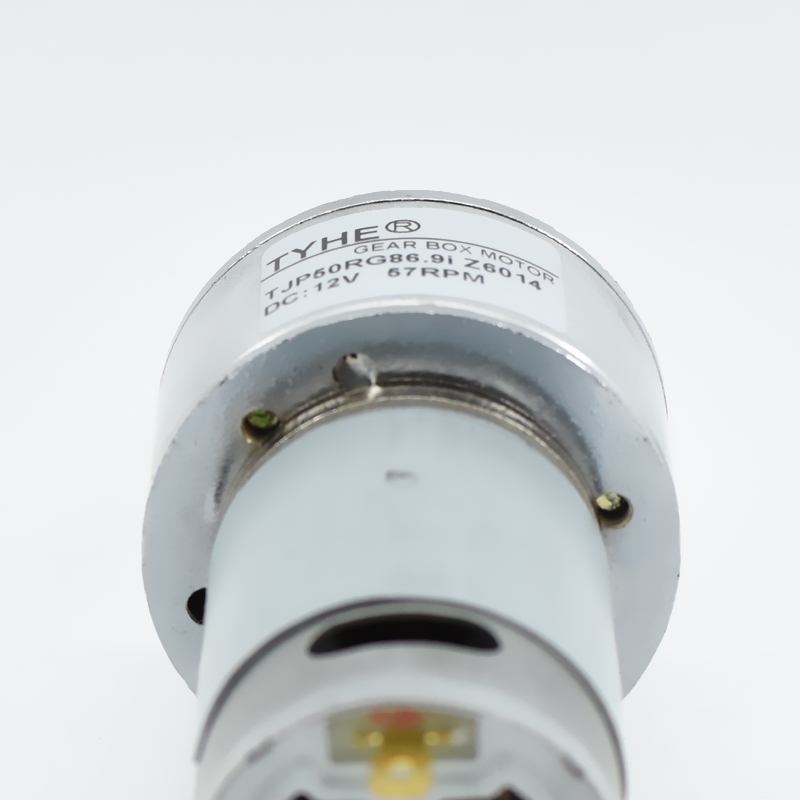

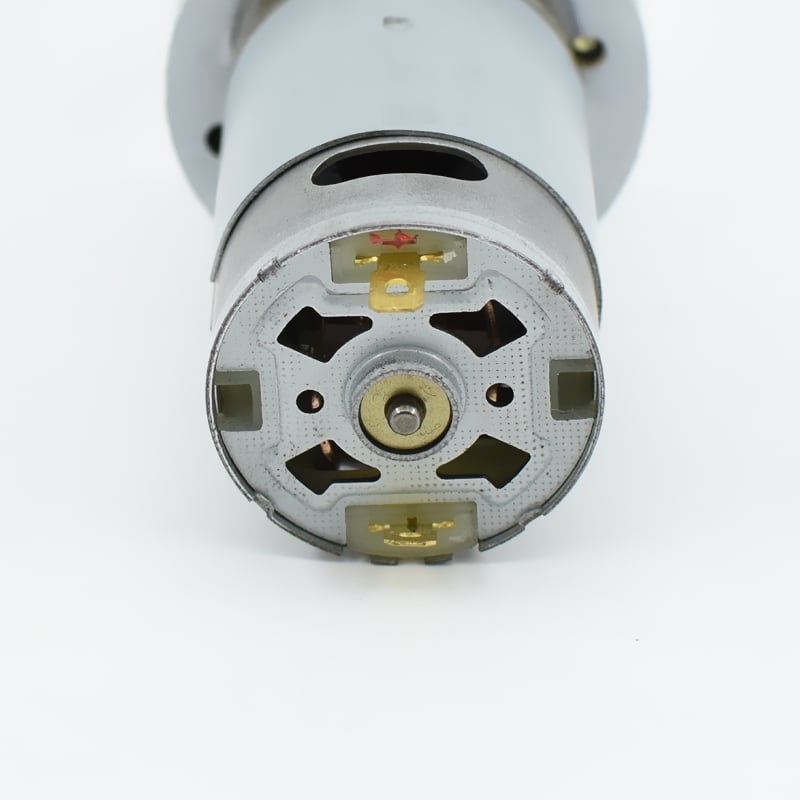

| Mootori pilt mootori tegelik pilt | |||||||||||||||||||||
 | |||||||||||||||||||||
| Mootori omadused mootori karakteristikud | |||||||||||||||||||||
| Korpuse materjal installipinna materjal | Tsinkseesliit tseeniumligas | ||||||||||||||||||||
| Ratasahela materjal rataste materjal | Pulbemetallurgia & Terav pulbemetallurgia ja terav hammas | ||||||||||||||||||||
| Tagasilöök ratta tagasilöök | ≤2° | ||||||||||||||||||||
| Väljavõtte telgidel asetsevad plaadid väljavõtutele asendatud plaadid | Öli telg sisaldab ölitelgeid | ||||||||||||||||||||
| Soovitatav maksimaalne sisendkiirus soovitatav suurim sisendkiirus | ≤10000VPM | ||||||||||||||||||||
| Radiaalne jõud raadiaaljõud | ≤3kgf | ||||||||||||||||||||
| Aksiaaljõud aksiaaljõud | ≤5kgf | ||||||||||||||||||||
| Suurim survemõju teljel peatael suurim lubatud surutav jõud | ≤15kgf | ||||||||||||||||||||
| Raadiaalvabaerinevus raadiaalvabaerinevus | ≤0.1mm | ||||||||||||||||||||
| Aksiaalne vaba ruum aksiaalne vaba ruum | ≤0.3mm | ||||||||||||||||||||
| Töötemperatuurivahemik kasutustemperatuuri ulatus | -20℃ -120℃ | ||||||||||||||||||||
| Kommutaator kommutatsiooni struktuur | Pärsitud | ||||||||||||||||||||
| Pöörlemis-suund pöörlemis-suund | PWK / PVL | ||||||||||||||||||||
| Kõlas kohutus | ≤60dB | ||||||||||||||||||||
| DC-mootori tehnilised andmed dC-mootori parameetrid | |||||||||||||||||||||
| Väärtused 25-30 korral ℃ mõõdetud tavalises temperatuuris | |||||||||||||||||||||
|
Mudel mudel |
Tunnustatud pingeline （V ） nomineline pinge |
Tühi koormus tühi koormuse parameetrid |
Nimeline nomineline parameeter |
Seisk täisvõrta parameetrid |
*Vihje: Vasakul pool olevates andmetes on piiranguid, palun pöörduge meie personali poole rohkemate parameetrite infol. vihje: Vasakul pool olevad andmetabelid sisaldavad piiratud arvu parameetreid, palun võtke ühendust toega, et saada rohkem teavet. |
||||||||||||||||
|
Kiirus kiirus |
Praegu jook |
Kiirus kiirus |
Praegu jook |
Moment moment |
Tootmine väljundvõimsus |
Eff tõhusus |
Moment moment |
Praegu jook |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS555 | 12 | 5700 | 310 | 4560 | 1.26 | 20.56 | 9.82 | 65.01 | 61.68 | 9.52 | |||||||||||
| RS555 | 24 | 7600 | 220 | 6080 | 0.91 | 21.35 | 13.59 | 62.12 | 64.05 | 6.98 | |||||||||||
| Mootor koos gearboksi tehniline andmed lambamootori parameetrid | |||||||||||||||||||||
| Gearboksi andmed lambakastme parameetrid | |||||||||||||||||||||
|
Geaaredel lambasuhetus n : 1 |
15.5 | 19 | 23.9 | 30.5 | 44 | 68 | 86 | 109 | 134 | 158 | 199 | 253 | 311 | 481 | 567 | 876 | 1101 | 1401 | 1725 | ||
|
Gearstadiumite arv lamba tasemeid |
3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | ||
|
Gearboksi pikkus lambakasti pikkus (mm) |
24.3 | 24.3 | 24.3 | 24.3 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32.3 | 32.3 | 32.3 | 32.3 | 32.3 | 35.8 | 35.8 | 35.8 | 35.8 | 35.8 | ||
|
Toimivus tõhusus (%) |
0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | ||
| RS555-12V-5700R | |||||||||||||||||||||
|
Tühi koorma kiirus tühi koormus kiirus (TPH) |
367.7 | 300.0 | 238.5 | 186.9 | 129.5 | 83.8 | 66.3 | 52.3 | 42.5 | 36.1 | 28.6 | 22.5 | 18.3 | 11.9 | 10.1 | 6.5 | 5.2 | 4.1 | 3.3 | ||
|
Nimetatud kiirus nimetuskiirus (TPH) |
294.2 | 240.0 | 190.8 | 149.5 | 103.6 | 67.1 | 53.0 | 41.8 | 34.0 | 28.9 | 22.9 | 18.0 | 14.7 | 9.5 | 8.0 | 5.2 | 4.1 | 3.3 | 2.6 | ||
|
Nimetatud pöördemoment nimetorm (N·m) |
0.196 | 0.240 | 0.302 | 0.385 | 0.472 | 0.730 | 0.923 | 1.170 | 1.438 | 1.441 | 1.815 | 2.308 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | ||
|
Nimetatud pöördemoment nimetorm (KG.CM) |
1.92 | 2.35 | 2.96 | 3.77 | 4.63 | 7.15 | 9.05 | 11.46 | 14.09 | 14.13 | 17.79 | 22.62 | 24.50 | 24.50 | 24.50 | 24.50 | 24.50 | 24.50 | 24.50 | ||
|
Nimetatud pöördemoment nimetorm (LB.IN) |
2.21 | 2.71 | 3.41 | 4.35 | 5.33 | 8.24 | 10.42 | 13.21 | 16.24 | 16.27 | 20.50 | 26.06 | 28.23 | 28.23 | 28.23 | 28.23 | 28.23 | 28.23 | 28.23 | ||
| RS555-24V-7600R | |||||||||||||||||||||
|
Tühi koorma kiirus tühi koormus kiirus (TPH) |
490.3 | 400.0 | 318.0 | 249.2 | 172.7 | 111.8 | 88.4 | 69.7 | 56.7 | 48.1 | 38.2 | 30.0 | 24.4 | 15.8 | 13.4 | 8.7 | 6.9 | 5.4 | 4.4 | ||
|
Nimetatud kiirus nimetuskiirus (TPH) |
392.3 | 320.0 | 254.4 | 199.3 | 138.2 | 89.4 | 70.7 | 55.8 | 45.4 | 38.5 | 30.6 | 24.0 | 19.5 | 12.6 | 10.7 | 6.9 | 5.5 | 4.3 | 3.5 | ||
|
Nimetatud pöördemoment nimetorm (N·m) |
0.203 | 0.249 | 0.313 | 0.400 | 0.490 | 0.758 | 0.958 | 1.215 | 1.493 | 1.497 | 1.885 | 2.397 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | ||
|
Nimetatud pöördemoment nimetorm (KG.CM) |
1.99 | 2.44 | 3.07 | 3.92 | 4.81 | 7.43 | 9.39 | 11.90 | 14.64 | 14.67 | 18.47 | 23.49 | 24.50 | 24.50 | 24.50 | 24.50 | 24.50 | 24.50 | 24.50 | ||
|
Nimetatud pöördemoment nimetorm (LB.IN) |
2.29 | 2.81 | 3.54 | 4.52 | 5.54 | 8.56 | 10.82 | 13.72 | 16.86 | 16.90 | 21.28 | 27.06 | 28.23 | 28.23 | 28.23 | 28.23 | 28.23 | 28.23 | 28.23 | ||

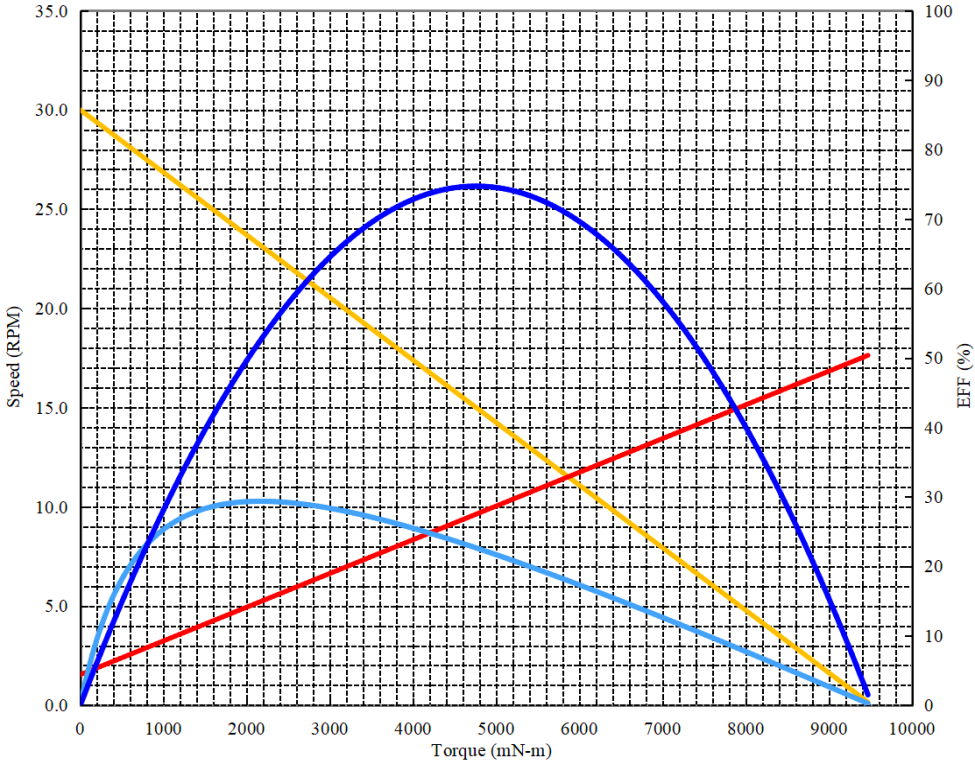

| Veeretagemootori joonistuskontsentratsioon veeretagemootori kõver näidis | |||||||||||||||||||||
| Projekt töö nimi : | Kooskäigumotor | Päev kuupäev : | 2025/3/26 | Jõudlus (ümbrites temperatuur 25-30 ℃ ) | |||||||||||||||||
| Mootori pöörlemiskiirus kiirus : | 7600TPM | Täismahuga mitteline : | 100% | Eff | Kiirendatud testimine, et vältida temperatuuri tõusu ja ülekoormuse kahjustust. | ||||||||||||||||
| Rataslahv taseme number : | 5 | 10.0 | WATSID | Püsivoltiiv püsivoltiiv laadimine : | 24 | Voltid | |||||||||||||||
| Geaaredel lambasuhetus : | 253 | 5.0 | Amp. | Suund suund : | CW/CCW | ||||||||||||||||
 |
Tühjalaadil tühi koormuse parameetrid | ||||||||||||||||||||
| Kiirus kiirus : | 30.0 | Rpm | |||||||||||||||||||
| Praegu jook : | 0.22 | Ampeerid | |||||||||||||||||||
| Maksimaalsed ajutised parameetrid suurimad hetkene parameetrid | |||||||||||||||||||||
| Moment võrk : | 9368.87 | mN-m | |||||||||||||||||||
| Praegu jook : | 2.53 | Ampeerid | |||||||||||||||||||
| Maksimaalse efektiivsuse juures kõrgeimate efektiivsuse punkti parameetrid | |||||||||||||||||||||
| Toimivus tõhusus : | 29.4 | % | |||||||||||||||||||
| Moment võrk : | 2166.8 | mN-m | |||||||||||||||||||
| Kiirus kiirus : | 23.2 | Rpm | |||||||||||||||||||
| Praegu jook : | 0.75 | Ampeerid | |||||||||||||||||||
| Tootmine väljundvõimsus : | 5.26 | WATSID | |||||||||||||||||||
| Maksimaalset väljundvõimsust kohal maksimaalse väljundvõimsuse parameetrid | |||||||||||||||||||||
| Tootmine väljundvõimsus : | 7.473 | WATSID | |||||||||||||||||||
| Moment võrk : | 4757.5 | mN-m | |||||||||||||||||||
| Kiirus kiirus : | 15.0 | Rpm | |||||||||||||||||||
| Praegu jook : | 1.38 | Ampeerid | |||||||||||||||||||
| Tootmis kombinatsioon muud lisad | |||||||||||||||||||||
| Tarvikud nimi | Pinge pinge | Resolutsioon resolutsioon | Kanali arv | Märkus | |||||||||||||||||
| Magnetne enkoder magnetne enkoder | 5V-24V | 12ppr | A&B | ||||||||||||||||||
TJX36R3650BL
TJX38RGa
TJX38RGb
TJX36RGb
