NEMA24

							TÜÜP				Hübriid-tasev mootor					Tõusv jada
							Ääriku suurus				60mm Ruut
							Faasid				2
							Sammu täpsus				±5%						Samm	A+	B+	- Ei, ei, ei.	B-
							Radiaalne jõud				70N(15,5lb.) lõpusteljel
							IP reiting				IP40						1	+	+	-	-
							Töötemperatuur				-20℃kuni +50 ℃						2	-	+	+	-
							Isolatsiooni klass				B, 130 ℃						3	-	-	+	+
							Isolatsioonivastus				100 MΩ					ÜM	4	+	-	-	+	PÜV

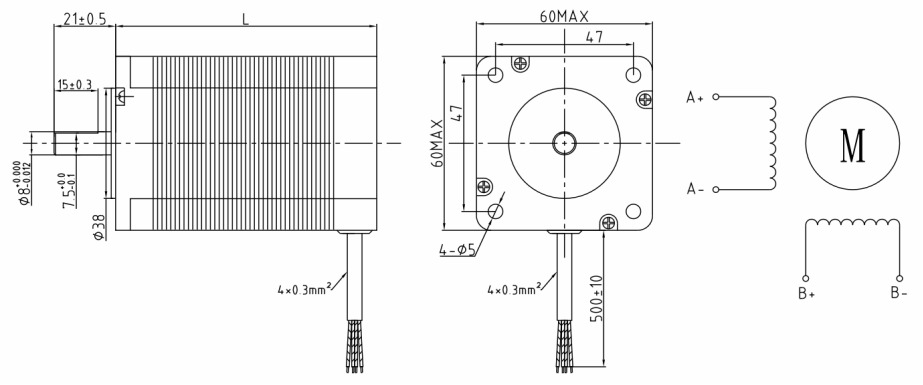

Mõõdud (mm)
Tehniline andmebaas
Mudel			Tekkis nurk		Mootori pikkus		Praegu		Vastupanu		Induktantsus		Hoidupöördemoment		Detent moment		Inertia		Juhtmed		Kaal
			(° )		L(mm)		(A)		(Ω)		(mH)		(N·m)		(N·cm)		(g·cm²)		(Nr.)		(KG)
TH6045HS-25004			1.8		45		2.50		1.00		2.2		0.85		3.0		200.0		4		0.55
TH6056HS-25004			1.8		56		2.50		1.30		4.2		1.60		4.0		350.0		4		0.70
TH6056HS-42004			1.8		56		4.20		0.40		1.2		1.60		4.0		350.0		4		0.70
TH6065HS-30004			1.8		65		3.00		0.80		2.3		1.80		5.0		450.0		4		0.85
TH6065HS-42004			1.8		65		4.20		0.55		1.2		1.80		5.0		450.0		4		0.85
TH6076HS-25004			1.8		76		2.50		1.80		6.5		2.20		7.0		550.0		4		1.15
TH6076HS-30004			1.8		76		3.00		1.00		3.5		2.20		7.0		550.0		4		1.15
TH6076HS-42004			1.8		76		4.20		0.60		1.8		2.20		7.0		550.0		4		1.15
TH6089HS-30004			1.8		89		3.00		1.40		5.5		2.60		12.0		780.0		4		1.40
TH6089HS-42004			1.8		89		4.20		0.70		2.8		2.60		12.0		780.0		4		1.40
TH60100HS-42004			1.8		100		4.20		0.70		3.0		3.00		16.0		900.0		4		1.60
TH60112HS-42004			1.8		112		4.20		0.85		3.5		3.60		16.0		900.0		4		1.80
Momentiühikute teisendus: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Kui teil on vaja muude parameetritega tooteid, pöörduge palun klientiteeninduse poole.

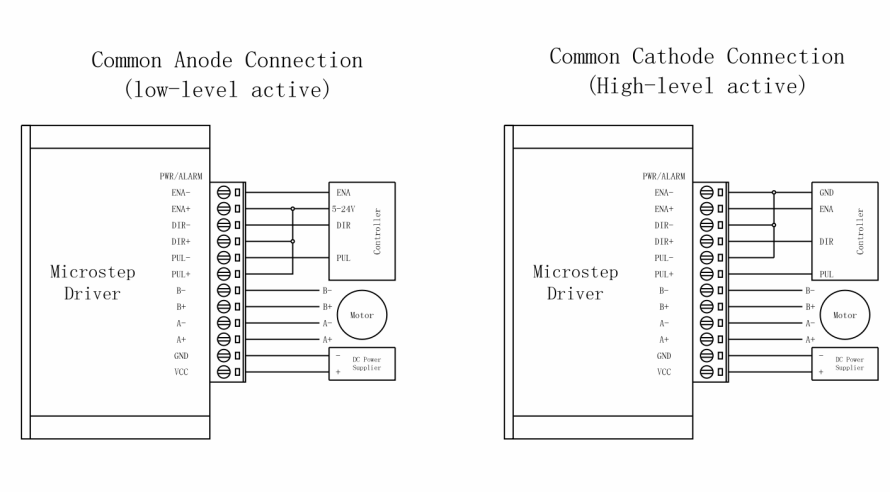

Mootorijuhtelemendi ühendused

Kõrgpinge kompaktne tööstuslik mootor | Nema24 | Nema23 ja Nema34 vahel

Omadused

1. 60 mm raamisuurus, pakub suuremat pöördemomenti kui Nema23 sarnases paigutuses

2. Hoiumomendi vahemik: 2,0–4,5 Nm, sammunurk 1,8°

3. Optimeeritud kõrgkiirenduse ja kõrgkiiruslike rakenduste jaoks

4. Saadaval IP65-kaitsega ja integreeritud enkoodriga

Kirjeldus

Nema24 sammumootoril on 60 mm ruudukujuline raam, mis täidab tühjuse Nema23 ja Nema34 vahel. Hoiumomendi vahemik on 2,0–4,5 Nm, mistõttu pakkub see oluliselt suuremat pöördemomenti kui standardne Nema23, säilitades samas suhteliselt kompaktse mõõdu. Mootor kasutab suurt läbimõõduga pöörlejat ja kõrgenergia neodüümiummagneete, et saavutada ülitugev pöördemomendi tihedus. Sammunurk on 1,8° ±5 % mittesekumulatiivse täpsusega. Kõrgkiiruslikku jõudlust parandatakse optimeeritud keermestuskonfiguratsioonide abil. Pakume valikuliselt mootoreid suletud tsükliga enkoodritega, planetäärsete käigukastidega, elektromagnetsete pidurditega ning IP65-tasemega tihendustega rasketes keskkondades kasutamiseks.

Lai valik Nema24 konfiguratsioone:

Raami suurus 60 mm, sammunurk 1,8°, hoiumoment 2,0–4,5 Nm, nimivool 2,5–6,0 A, kaitseaste IP20–IP65, võimalikud on pidur ja enkooder.

Rakendused

- Rasket kasutust CNC-masinaid

- Tööstusautomaatika konveierid

- Robootilised käed ja manipulaatorid

- Meditsiinilised kirurgirobotid

- Suurformaadilised 3D-printerid

- Pooljuhtide tootmise seadmed

- Trükimasinad

Nema24 sammumootori eelised

1. Kõrge moment kompaktse suurusega: kuni 4,5 Nm 60 mm raamis.

2. Väga hea kõrgkiiruslik jõudlus: optimeeritud keerd kõrgtegurite jaoks.

3. Rasketes keskkondades kasutamiseks: IP65 valik tolmu- ja veekindluse tagamiseks.

4. Turvafunktsioonid: pidurivalik hoiutorki tagamiseks võimsuse puudumisel.
