Nema24 60mm 2 Φάσεων Χαμηλού Θορύβου Υψηλής Ροπής Κλειστού Βρόχου Υβριδικός Σερβοκινητήρας 1.8 Μοίρες Σερβοκινητήρας
 |
Τύπος | Μιγαδικό μοτέρ βήματος | Ακολουθία Εξαρμολόγησης | |||||||||||||||||||
| Μέγεθος φλάντζας | τετράγωνο 86mm | |||||||||||||||||||||
| Φάσεις | 2 | |||||||||||||||||||||
| Ακριβότητα βήματος | ±5% | Σκαλοπάτι | Α+ | Β+ | - Α- | Β- | ||||||||||||||||
| Ακτινοβαθμός Δύναμης | 220N(50Lbs.) στο τέλος της αξόνας | |||||||||||||||||||||
| Βαθμολογία IP | Ip40 | 1 | + | + | - | - | ||||||||||||||||
| Λειτουργική Θερμοκρασία | -20℃μέχρι +50 ℃ | 2 | - | + | + | - | ||||||||||||||||
| Τάξη μόνωσης | B, 130 ℃ | 3 | - | - | + | + | ||||||||||||||||
| Αντίσταση μόνωσης | 100 MΩ | CW | 4 | + | - | - | + | Προς τα αριστερά (CCW) | ||||||||||||||

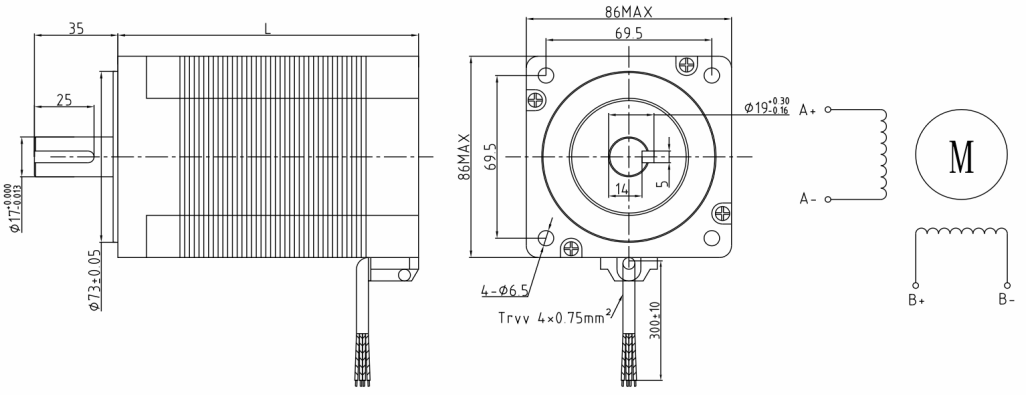

| Μέγεθος (mm) | ||||||||||||||||||||||
 | ||||||||||||||||||||||
| Τεχνικά δεδομένα | ||||||||||||||||||||||
| Μοντέλο | Γωνία βήματος | Διάστημα κινητήρα | Τρέχουσα | Αντίσταση | Επαγωγικότητα | Δρόμος διατήρησης | Δύναμη Κράτησης | Ικανότητα αδράνειας | Τεχνουργήματα | Βάρος | ||||||||||||
| (° ) | L(χιλ) | (Α) | (Ω) | (mH) | (Ν.μ) | (Ν.σμ) | (γ.σμ²) | (χωρ.) | (kg) | |||||||||||||
| TH8668HS-30004 | 1.8 | 68 | 3.00 | 1.20 | 6.8 | 3.30 | 5.5 | 1000.0 | 4 | 2.00 | ||||||||||||
| TH8668HS-42006 | 1.8 | 68 | 4.20 | 0.60 | 1.6 | 3.30 | 5.5 | 1000.0 | 6 | 2.00 | ||||||||||||
| TH8668HS-60004 | 1.8 | 68 | 6.00 | 0.30 | 1.7 | 3.30 | 5.5 | 1000.0 | 4 | 2.00 | ||||||||||||
| TH8678HS-20008 | 1.8 | 78 | 2.00 | 2.20 | 10.0 | 4.00 | 6.5 | 1400.0 | 8 | 2.50 | ||||||||||||
| TH8678HS-42008 | 1.8 | 78 | 4.20 | 0.70 | 2.8 | 4.00 | 6.5 | 1400.0 | 8 | 2.50 | ||||||||||||
| TH8678HS-60004 | 1.8 | 78 | 6.00 | 0.35 | 2.8 | 4.00 | 6.5 | 1400.0 | 4 | 2.50 | ||||||||||||
| TH8698HS-42008 | 1.8 | 98 | 4.20 | 0.80 | 4.2 | 6.20 | 9.5 | 2000.0 | 8 | 3.00 | ||||||||||||
| TH8698HS-60004 | 1.8 | 98 | 6.00 | 0.40 | 4.2 | 6.20 | 9.5 | 2000.0 | 4 | 3.00 | ||||||||||||
| TH86114HS-42008 | 1.8 | 114 | 4.20 | 1.10 | 5.8 | 8.00 | 12.5 | 2700.0 | 8 | 3.70 | ||||||||||||
| TH86114HS-60004 | 1.8 | 114 | 6.00 | 0.60 | 5.8 | 8.00 | 12.5 | 2700.0 | 4 | 3.70 | ||||||||||||
| TH86126HS-42008 | 1.8 | 126 | 4.20 | 1.20 | 6.2 | 10.50 | 18.5 | 3300.0 | 8 | 4.20 | ||||||||||||
| TH86126HS-60004 | 1.8 | 126 | 6.00 | 0.60 | 6.2 | 10.50 | 18.5 | 3300.0 | 4 | 4.20 | ||||||||||||
| TH86150HS-42008 | 1.8 | 150 | 4.20 | 1.50 | 8.6 | 12.00 | 24.5 | 4000.0 | 8 | 5.00 | ||||||||||||
| TH86150HS-60004 | 1.8 | 150 | 6.00 | 0.75 | 8.6 | 12.00 | 24.5 | 4000.0 | 4 | 5.00 | ||||||||||||
| Μετατροπή Ροπής: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in | ||||||||||||||||||||||
| Εάν χρειάζεστε άλλες παραμέτρους, επικοινωνήστε με την υπηρεσία πελατών. | ||||||||||||||||||||||

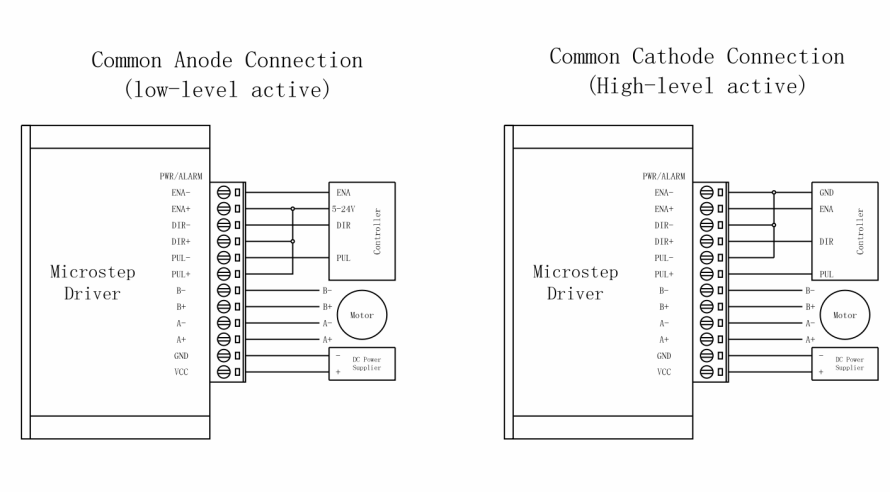

| Συνδέσεις Κινητήρα Μοτόρα | ||||||||||||||||||||||

| ||||||||||||||||||||||

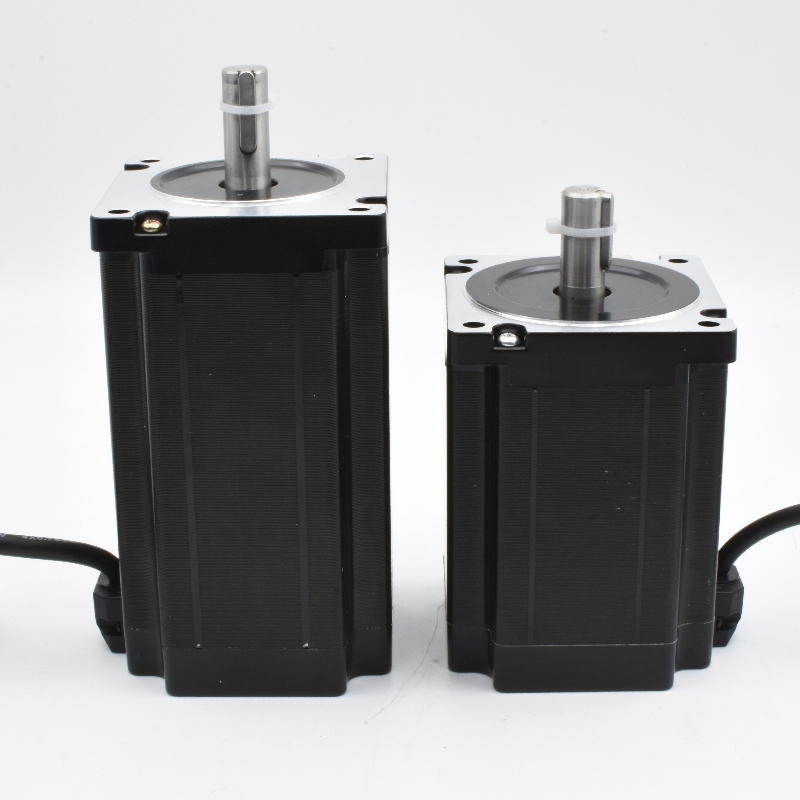

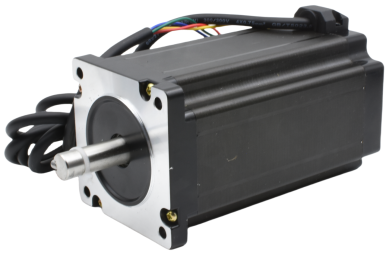

Βιομηχανικός Βήματος Κινητήρας Υπερυψηλής Ροπής | Nema34 | Ακριβής Έλεγχος Κίνησης Υψηλής Αντοχής
1. Μέγεθος πλαισίου 86 mm, σχεδιασμένο για τις απαιτητικότερες βιομηχανικές εφαρμογές
2. Εύρος ροπής στάσης: 4,5–12 Nm, γωνία βήματος 1,8°
3. Εξαιρετικά υψηλή πυκνότητα ροπής με ενισχυμένα κουζινέτα και περίβλημα
4. Διαθέσιμο σε εκδόσεις δύο φάσεων, τριών φάσεων, κλειστού βρόχου και με ενσωματωμένο οδηγό
Ο βήματος Nema34 είναι ο μεγαλύτερος στην τυποποιημένη σειρά Nema, με τετράγωνη πλάκα στήριξης διαστάσεων 86 mm και παρέχει μεγάλη ροπή στάσης από 4,5 Nm έως 12 Nm. Η διφασική υβριδική διαμόρφωση προσφέρει αξιόπιστο έλεγχο ανοιχτού βρόχου, ενώ οι τριφασικές εκδόσεις προσφέρουν ομαλότερη κίνηση και μικρότερη ταλάντωση σε υψηλές ταχύτητες. Ο κινητήρας κατασκευάζεται με υπερμεγέθη εδράνια, ενισχυμένα περιβλήματα και αγωγό μαγνητικού πυρήνα ανθεκτικό σε υψηλές θερμοκρασίες, για συνεχή λειτουργία σε απαιτητικά βιομηχανικά περιβάλλοντα. Η γωνία βήματος είναι 1,8° (διαθέσιμη και 0,9° για εκδόσεις υψηλής ακρίβειας). Προσφέρουμε προαιρετικά μοντέλα με προστασία IP65, ενσωματωμένους κωδικοποιητές 1000 γραμμών για έλεγχο κλειστού βρόχου, ηλεκτρομαγνητικά φρένα ασφαλείας και πλανητικά μειωτήρια υψηλού λόγου για ακραία πολλαπλασιασμό ροπής.
Μέγεθος πλαισίου 86 mm, γωνία βήματος 1,8° ή 0,9°, ροπή στάσης 4,5–12 Nm, ονομαστικό ρεύμα 4,0–8,0 A, προστασία IP20–IP65, επιλογές φρένου, κωδικοποιητή και μειωτήρα.
- Μεγάλα κέντρα CNC κατεργασίας
- Βιομηχανικά ρομπότ και γραμμές αυτοματοποίησης
- Μηχανήματα συσκευασίας υψηλής αντοχής
- Εξοπλισμός κοπής και διαμόρφωσης μετάλλων
- Λέιζερ μηχανήματα κοπής μεγάλης μορφής και πίνακες πλάσμα
- Έλεγχος γωνίας πτερυγίου ανεμογεννήτριας
- Κινητήρες ελέγχου βαλβίδων πετρελαίου και αερίου
- Αυτοματοποίηση σκηνικών και θεατρικών εφαρμογών
1. Υπερυψηλή ροπή: Μέχρι 12 Nm για τα απαιτητικότερα φορτία.
2. Βιομηχανική αντοχή: Ενισχυμένα έδρανα, μόνωση υψηλής ποιότητας και προστασία από υπερθέρμανση.
3. Ακρίβεια κλειστού βρόχου: Η ανάδραση από τον κωδικοποιητή εξαλείφει τα παραλειπόμενα βήματα.
4. Επιλογή φρένου ασφαλείας: Το ηλεκτρομαγνητικό φρένο διατηρεί τη θέση κατά την απώλεια ρεύματος.
5. Ακραία πολλαπλασιαστική ροπή: Συμβατό με πλανητικά κιβώτια ταχυτήτων υψηλού λόγου.
