NEMA17

							Τύπος				Μιγαδικό μοτέρ βήματος					Ακολουθία Εξαρμολόγησης
							Μέγεθος φλάντζας				42mm Τετράγωνο
							Φάσεις				2
							Ακριβότητα βήματος				±5%						Σκαλοπάτι	Α+	Β+	- Α-	Β-
							Ακτινοβαθμός Δύναμης				30N(6.5Lbs.) στο τέλος του άξονα
							Βαθμολογία IP				Ip40						1	+	+	-	-
							Λειτουργική Θερμοκρασία				-20℃μέχρι +50 ℃						2	-	+	+	-
							Τάξη μόνωσης				B, 130 ℃						3	-	-	+	+
							Αντίσταση μόνωσης				100 MΩ					CW	4	+	-	-	+	Προς τα αριστερά (CCW)

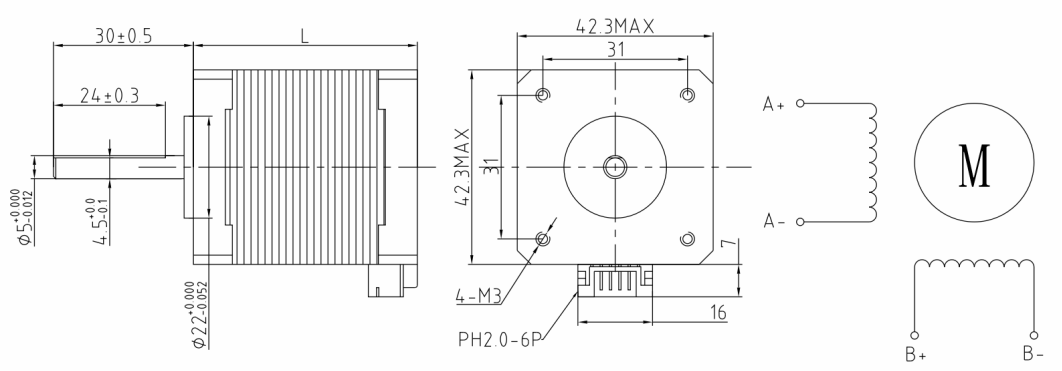

Μέγεθος (mm)
Τεχνικά δεδομένα
Μοντέλο			Γωνία βήματος		Διάστημα κινητήρα		Τρέχουσα		Αντίσταση		Επαγωγικότητα		Δρόμος διατήρησης		Δύναμη Κράτησης		Ικανότητα αδράνειας		Τεχνουργήματα		Βάρος
			(° )		L(χιλ)		(Α)		(Ω)		(mH)		(Ν.μ)		(Ν.σμ)		(γ.σμ²)		(χωρ.)		(γραμμάρια)
TH4234HS-4006			1.8		34		0.40		30.0		18.0		0.210		1.6		11.0		6		220
TH4234HS-13004			1.8		34		1.30		2.3		2.9		0.280		1.6		11.0		4		220
TH4234HS-17004			1.8		34		1.70		1.2		1.8		0.280		1.6		20.0		4		220
TH4240HS-4006			1.8		40		0.40		30.0		30.0		0.280		2.2		20.0		6		280
TH4240HS-13004			1.8		40		1.30		2.5		5.0		0.400		2.2		20.0		4		280
TH4240HS-17004			1.8		40		1.70		1.5		2.9		0.400		2.2		24.0		4		280
TH4248HS-4006			1.8		48		0.40		30.0		27.0		0.340		2.6		24.0		6		350
TH4248HS-13004			1.8		48		1.30		3.2		5.5		0.520		2.6		24.0		4		350
TH4248HS-25004			1.8		48		2.50		1.3		1.8		0.520		2.6		24.0		4		350
TH4260HS-13004			1.8		60		1.30		4.2		9.5		0.650		3.8		24.0		4		460
Μετατροπή Ροπής: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Εάν χρειάζεστε άλλες παραμέτρους, επικοινωνήστε με την υπηρεσία πελατών.

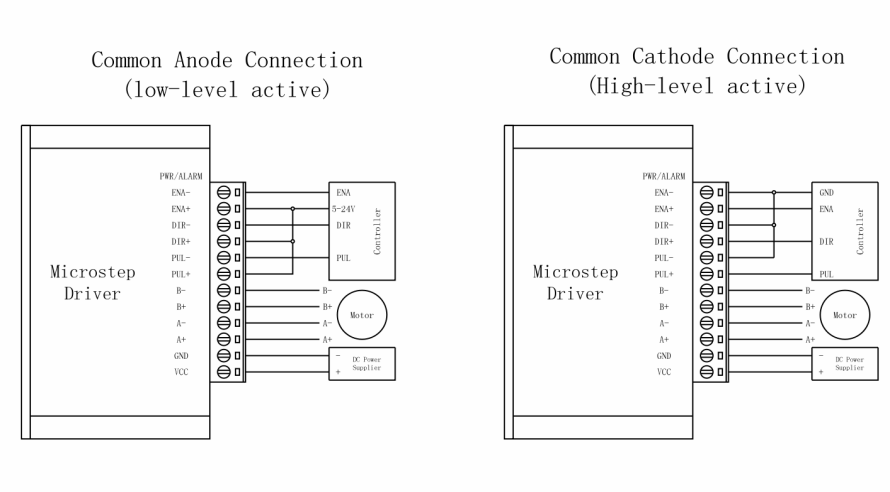

Συνδέσεις Κινητήρα Μοτόρα

Ο πιο δημοφιλής βιομηχανικός κινητήρας βημάτων | Nema17 | Υψηλή ροπή και ευρεία συμβατότητα

Χαρακτηριστικά

1. Μέγεθος πλαισίου 42 mm, το βιομηχανικό πρότυπο για εκτυπωτές 3D και μηχανήματα CNC

2. Εύρος ροπής στάσης: 0,3–0,9 Nm (τυποποιημένο), έως 1,2 Nm (έκδοση υψηλής ροπής)

3. Γωνία βήματος 1,8°, συμβατός με την έκδοση υψηλής ανάλυσης 0,9°

4. Ευρύ φάσμα προσαρμογών: μήκος άξονα, τύλιγμα, καλώδιο, συνδέτης, βαθμός προστασίας IP

Περιγραφή

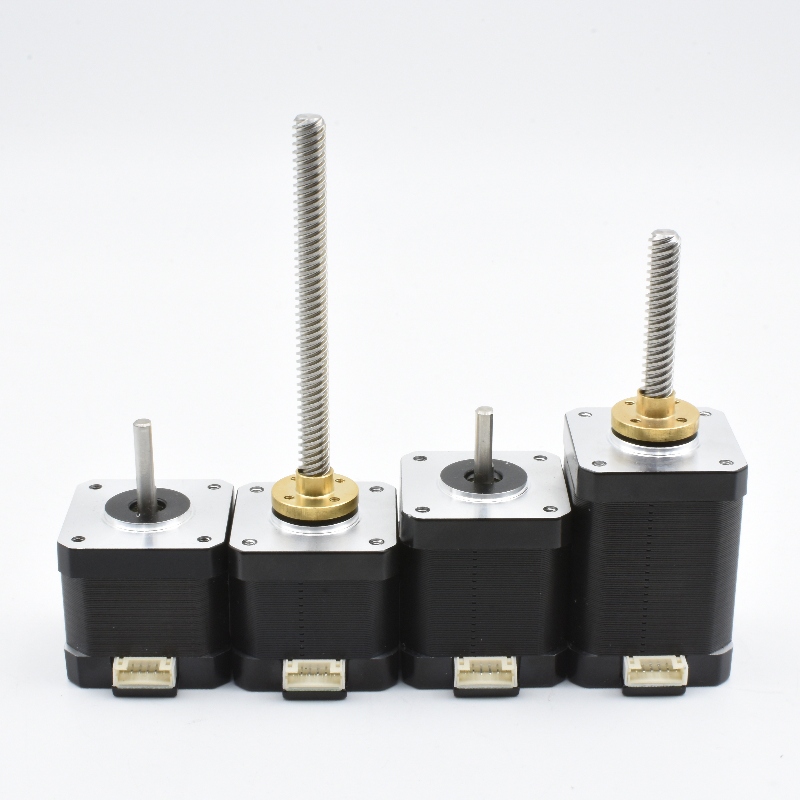

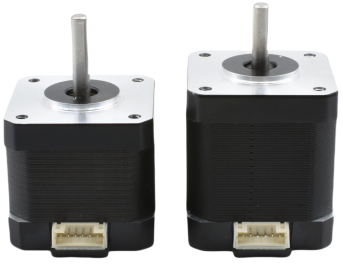

Ο κινητήρας βηματισμού Nema17 είναι ο πιο διαδεδομένος στον κόσμο, με τετράγωνη φλάντζα διαστάσεων 42 mm και τυποποιημένο βιομηχανικό πρότυπο στερέωσης (απόσταση οπών 31 mm). Η διφασική υβριδική διαμόρφωση παρέχει ροπή στάσιμου κινητήρα από 0,3 Nm έως 0,9 Nm, ενώ οι εκδόσεις υψηλής ροπής φθάνουν τα 1,2 Nm. Η ακρίβεια βήματος είναι ±5 % μη αθροιστική. Ο κινητήρας χρησιμοποιεί μαγνήτες νεοδυμίου υψηλής ποιότητας και περιστρεφόμενα μέρη κατεργασμένα με ακρίβεια για συνεπή απόδοση. Προσφέρουμε επιλογικά κινητήρες, όπως εκδόσεις με προστασία IP65 (ανθεκτικές στο νερό), εκδόσεις υψηλής θερμοκρασίας, εκδόσεις χαμηλού θορύβου και εκδόσεις με ενσωματωμένους κωδικοποιητές. Μπορούν να συνδυαστούν μειωτήρες επιπέδου (planetary), μειωτήρες οδοντωτών τροχών (spur) και συναρμολογήσεις με κοχλία μετάδοσης (lead screw) για βελτιωμένη απόδοση.

Ευρύ φάσμα διαμορφώσεων Nema17:

Μέγεθος πλαισίου 42 mm, γωνία βήματος 1,8° ή 0,9°, ροπή στάσιμου κινητήρα 0,3–1,2 Nm, ονομαστικό ρεύμα 0,8–2,5 A, προστασία IP20 έως IP65.

Εφαρμογές

- Εκτυπωτές 3D (Ender, Prusa, κ.λπ.)

- Μηχανήματα CNC για λέιζερ ενγκράβινγκ και φρέζαρισμα

- Ιατρικός διαγνωστικός εξοπλισμός

- Αυτόματα ταμεία

- Υφαντουργικά μηχανήματα

- Μηχανήματα συσκευασίας

- Ρομποτικά συστήματα και βραχίονες αυτοματοποίησης

- Γραφικά εξοπλίσματα (εκτυπωτές, φωτοτυπικά μηχανήματα)

Πλεονεκτήματα του βηματικού κινητήρα Nema17

1. Πρότυπο της βιομηχανίας: Συμβατό με αμέτρητους ελεγκτές και οδηγούς.

2. Ευρύ εύρος ροπής: 0,3–1,2 Nm για να καλύψει διάφορες απαιτήσεις φόρτισης.

3. Υψηλά προσαρμόσιμο: Επιλογές άξονα, τύλιγμα, βαθμός προστασίας IP, κωδικοποιητής και μειωτήρα.

4. Εξαιρετική αξία: Καλύτερη ισορροπία κόστους, απόδοσης και διαθεσιμότητας.
