Aangepaste snelheid 96*60mm versnellingsbak 12v 24v hoog koppel laag toerental 50 toeren per minuut 60 toeren per minuut 3nm 50kgfcm 20w 15w dubbele as dc vlakke tandwielmotor
| DC-tandwielmotor gereduceerde dc-motor | 5 Nm | 25 Watts | |||||||||||||||||||
| 3864ZY Micro gestreken dc-motor met platte versnellingsbak | Voor combinatie met | ||||||||||||||||||||
| Encoder & Rem | |||||||||||||||||||||
| kan worden gecombineerd met encoder en rem | |||||||||||||||||||||
| TJP96FO Serie | |||||||||||||||||||||
| Afmetingstekening afmetingen tekening (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

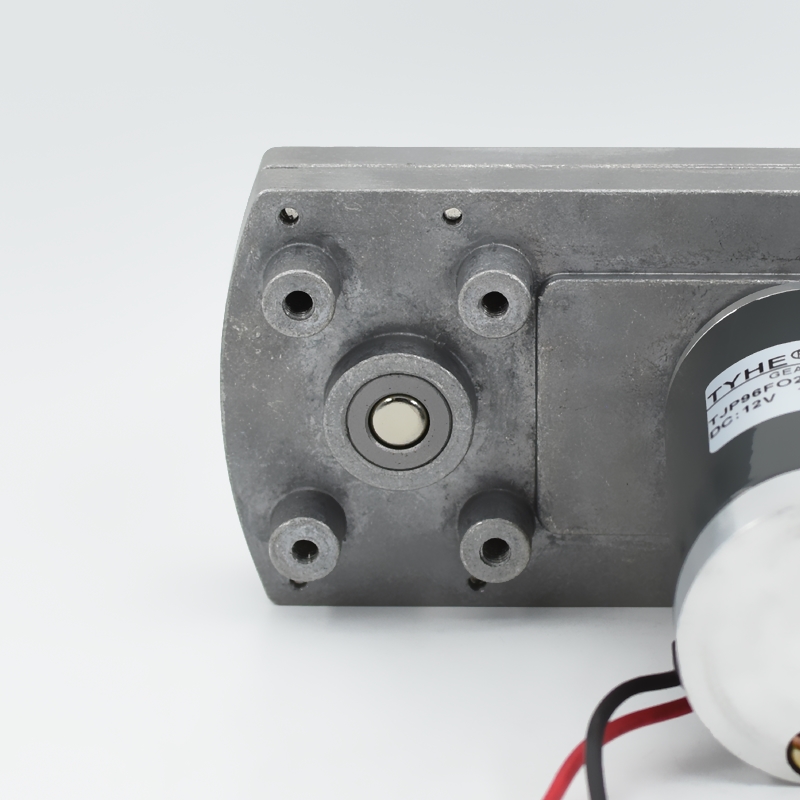

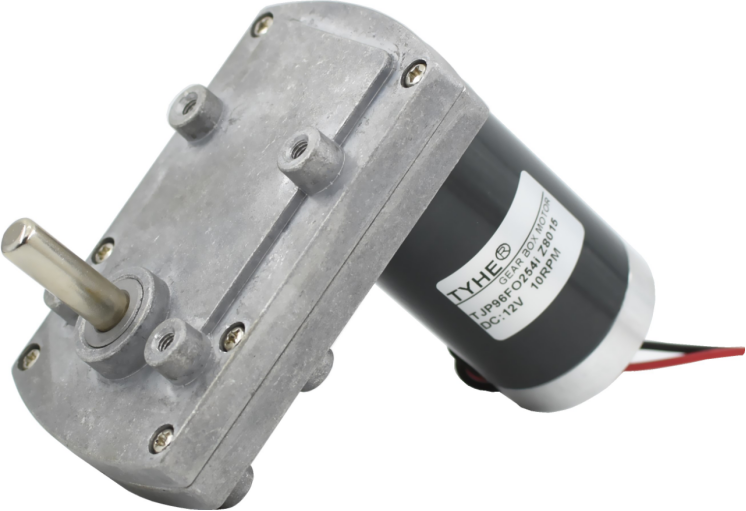

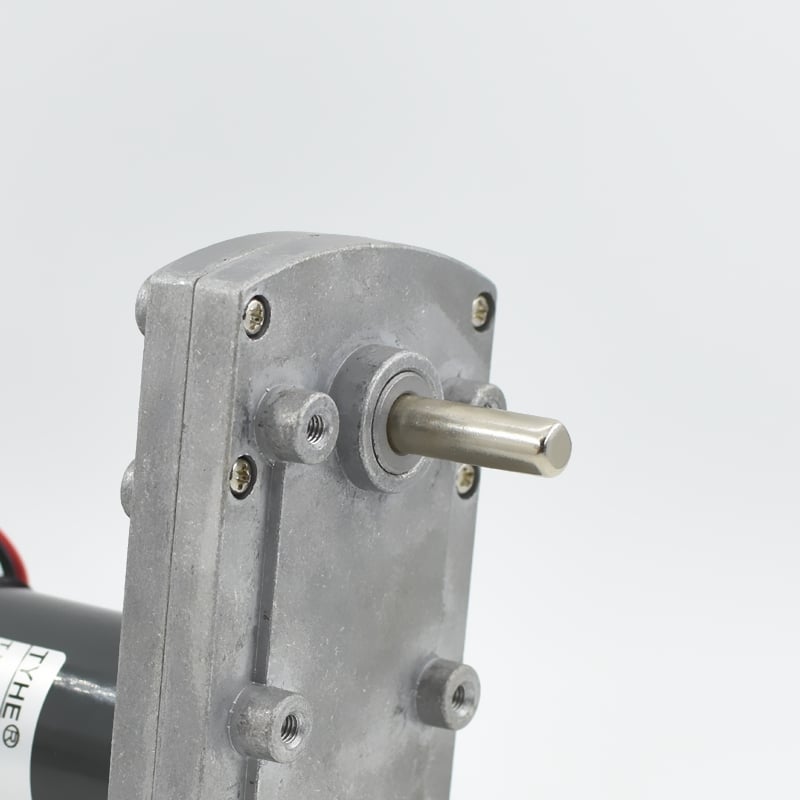

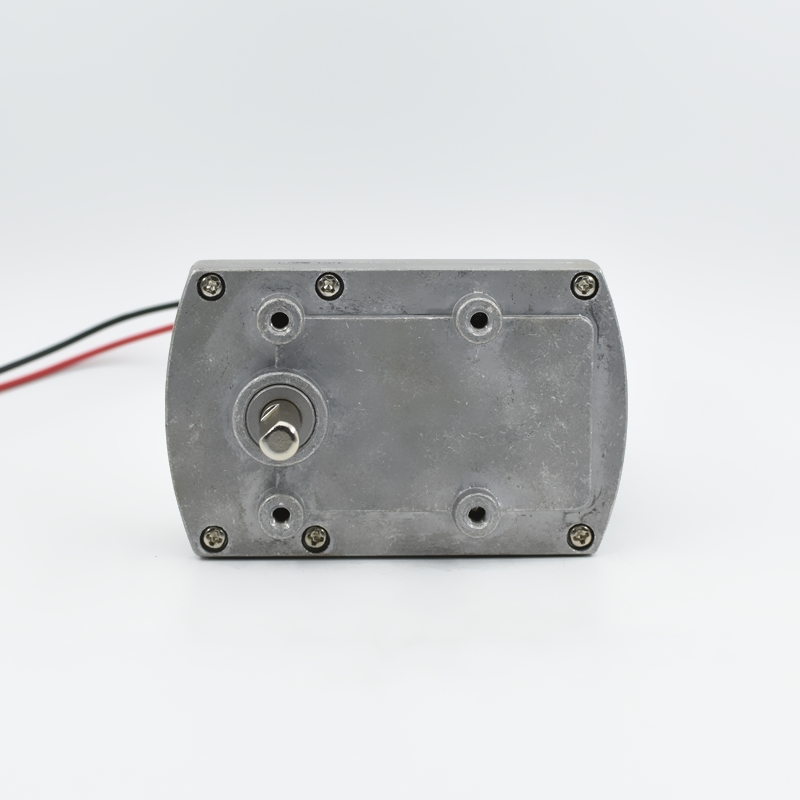

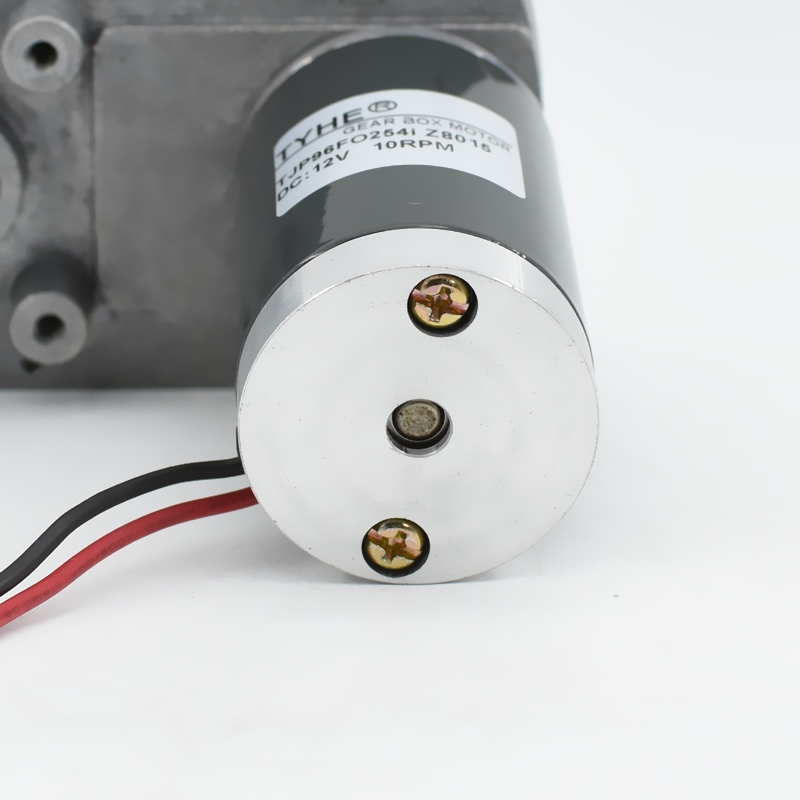

| Afbeelding van de motor fotografische weergave van de motor | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor kenmerken motor kenmerken | |||||||||||||||||||||
| Behuismateriaal materiaal van de montagevlak | Zinklegering zinkdruppeling | ||||||||||||||||||||
| Materiaal van de versnelling materiaal van de tandwiel | Staal staal tandwielen | ||||||||||||||||||||
| Terugslag tandwieltoleraanse | ≤2° | ||||||||||||||||||||
| Draagstellen op uitkomstas uitkomstas-draagstellen | Olielager met olie-lager | ||||||||||||||||||||
| Aanbevolen max. invoersnelheid aangeraden maximale invoersnelheid | ≤10000TPM | ||||||||||||||||||||
| Radiale Kracht radiale kracht | ≤3kgf | ||||||||||||||||||||
| Axiale kracht axiale kracht | ≤5kgf | ||||||||||||||||||||
| Maximale drukkracht op as hoofdas maximale drukkracht | ≤15kgf | ||||||||||||||||||||
| Radiale speeling radiale spreiding | ≤0,1 mm | ||||||||||||||||||||
| Axiale speeling axiale spreiding | ≤0.3mm | ||||||||||||||||||||
| Werktemperatuursbereik gebruikstemperatuur bereik | -20℃-120℃ | ||||||||||||||||||||
| Commutator wisselstructuur | Geborsteld | ||||||||||||||||||||
| Richting van de draaiing draairichting | CW / CCW | ||||||||||||||||||||
| Geluidsniveau geluid | ≤ 60 dB | ||||||||||||||||||||
| Technische gegevens DC-motor parameters van de draaimotor | |||||||||||||||||||||
| Waarden bij 25-30 ℃ metingswaarden bij kamertemperatuur | |||||||||||||||||||||
|
Model model |
Gekwalificeerde Spanning （V ） nominaalspanning |
Leegloop leegloopparameters |
Beoordeeld gerateerde parameters |
Stalling blokkeerparameters |
*Tips: De specificaties aan de linkerkant zijn beperkt, neem contact op met ons personeel voor meer informatie over parameters. opmerking: De parameters in de tabel links zijn beperkt, neem contact op met onze klantenservice voor meer informatie. |
||||||||||||||||
|
Snelheid toerental |
Stroom stroom |
Snelheid toerental |
Stroom stroom |
Koppel koppelingsmoment |
Uitgang uitkomstvermogen |
Eff efficiëntie |
Koppel koppelingsmoment |
Stroom stroom |
|||||||||||||
| rpm | mA | rpm | Een | mN.m | W | % | mN.m | Een | |||||||||||||
| 3864ZY | 12 | 5000 | 300 | 4000 | 0.99 | 19.70 | 8.25 | 69.34 | 59.10 | 6.50 | |||||||||||
| 3864ZY | 24 | 6000 | 180 | 4800 | 0.65 | 20.30 | 10.20 | 65.74 | 60.90 | 4.52 | |||||||||||
| Technische gegevens motor met versnelling parameters van verminderingsmotor | |||||||||||||||||||||
| Gegevens van versnellingsbak parameters van verminderingskast | |||||||||||||||||||||
|
Versnelling verminderingsverhouding n : 1 |
37 | 77.8 | 156 | 197 | 254 | 297 | 327 | 653 | 826 | 1027 | 1247 | ||||||||||
|
Aantal versnellingen aantal reductiestappen |
3 | 3 | 4 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | ||||||||||
|
Versnellingsbakgrootte gearsysteem afmetingen (mm) |
96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | 96*60 | ||||||||||
|
Efficiëntie efficiëntie (%) |
0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.44 | 0.44 | 0.44 | 0.44 | ||||||||||
| 3864ZY-12V-5000R | |||||||||||||||||||||
|
Snelheid zonder belasting leeglooptoerental (rpm) |
135.1 | 64.3 | 32.1 | 25.4 | 19.7 | 16.8 | 15.3 | 7.7 | 6.1 | 4.9 | 4.0 | ||||||||||
|
Nominaal Snelheid gekoppelde toerental (rpm) |
108.1 | 51.4 | 25.6 | 20.3 | 15.7 | 13.5 | 12.2 | 6.1 | 4.8 | 3.9 | 3.2 | ||||||||||
|
Genominale koppel gekoppelde koppelingsmoment (N.m) |
0.448 | 0.941 | 1.604 | 2.026 | 2.612 | 3.054 | 3.363 | 5.000 | 5.000 | 5.000 | 5.000 | ||||||||||
|
Genominale koppel gekoppelde koppelingsmoment (KG.CM) |
4.39 | 9.22 | 15.72 | 19.85 | 25.60 | 29.93 | 32.95 | 49.00 | 49.00 | 49.00 | 49.00 | ||||||||||
|
Genominale koppel gekoppelde koppelingsmoment (LB.IN) |
5.05 | 10.63 | 18.11 | 22.87 | 29.49 | 34.48 | 37.97 | 56.45 | 56.45 | 56.45 | 56.45 | ||||||||||
| 3864ZY-24V-6000R | |||||||||||||||||||||
|
Snelheid zonder belasting leeglooptoerental (rpm) |
162.2 | 77.1 | 38.5 | 30.5 | 23.6 | 20.2 | 18.3 | 9.2 | 7.3 | 5.8 | 4.8 | ||||||||||
|
Nominaal Snelheid gekoppelde toerental (rpm) |
129.7 | 61.7 | 30.8 | 24.4 | 18.9 | 16.2 | 14.7 | 7.4 | 5.8 | 4.7 | 3.8 | ||||||||||
|
Genominale koppel gekoppelde koppelingsmoment (N.m) |
0.461 | 0.970 | 1.653 | 2.088 | 2.692 | 3.147 | 3.465 | 5.000 | 5.000 | 5.000 | 5.000 | ||||||||||
|
Genominale koppel gekoppelde koppelingsmoment (KG.CM) |
4.52 | 9.51 | 16.20 | 20.46 | 26.38 | 30.84 | 33.96 | 49.00 | 49.00 | 49.00 | 49.00 | ||||||||||
|
Genominale koppel gekoppelde koppelingsmoment (LB.IN) |
5.21 | 10.95 | 18.66 | 23.57 | 30.39 | 35.53 | 39.12 | 56.45 | 56.45 | 56.45 | 56.45 | ||||||||||

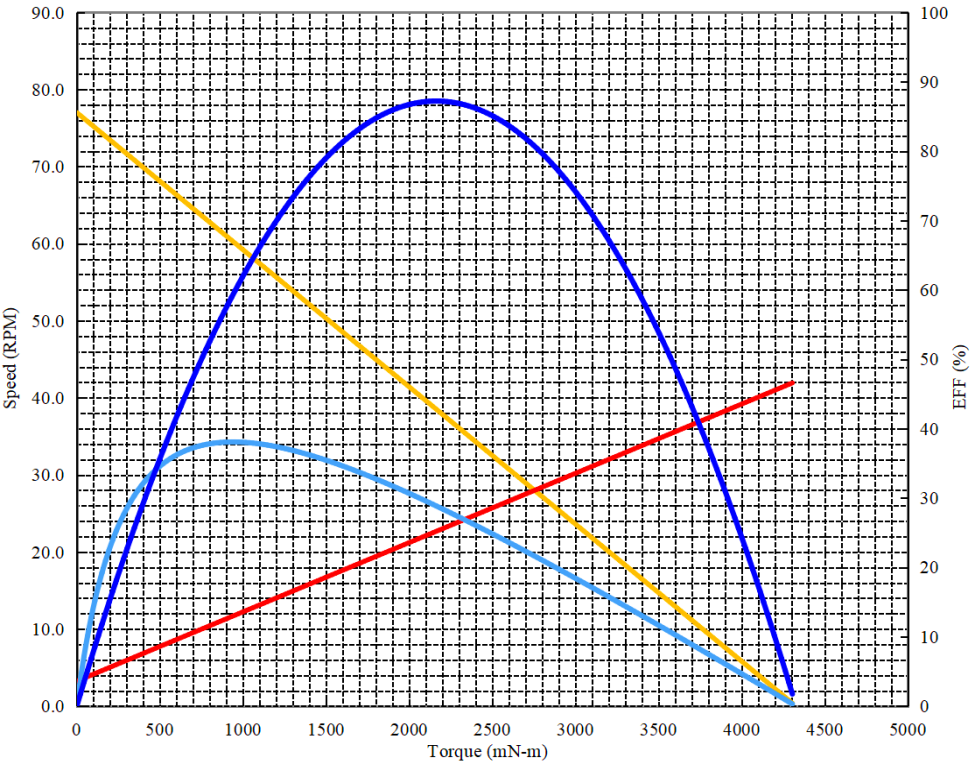

| Versnellingmotor met kromme behuizing vermindering motorcurve voorbeeld | |||||||||||||||||||||
| Project projectnaam : | DC-tandwielmotor | Dadel datum : | 2025/3/26 | Prestatie (bij een omgevingstemperatuur van 25-30 ℃) | |||||||||||||||||
| Motortoerental toerental : | 6000rpm | Volle schaal meetbereik : | 100% | Eff | Snel testen om te voorkomen dat de temperatuur stijgt en overbelastingsschade optreedt. | ||||||||||||||||
| Versnellingketting rangschikking : | 3 | 10.0 | Watt | Constante spanning constante druk belasting : | 24 | Volt | |||||||||||||||
| Versnelling verminderingsverhouding : | 77.8 | 5.0 | Amp. | Richting richting : | CW\/CCW | ||||||||||||||||
 |
Bij nulbelasting leegloopparameters | ||||||||||||||||||||
| Snelheid toerental : | 77.0 | Rpm | |||||||||||||||||||
| Stroom stroom : | 0.18 | Ampères | |||||||||||||||||||
| Maximale instantane parameters 最大瞬时参数 | |||||||||||||||||||||
| Koppel koppel : | 4263.03 | mN-m | |||||||||||||||||||
| Stroom stroom : | 2.34 | Ampères | |||||||||||||||||||
| Bij maximale efficiëntie parameters bij het punt van hoogste efficiëntie | |||||||||||||||||||||
| Efficiëntie efficiëntie : | 38.1 | % | |||||||||||||||||||
| Koppel koppel : | 939.4 | mN-m | |||||||||||||||||||
| Snelheid toerental : | 60.3 | Rpm | |||||||||||||||||||
| Stroom stroom : | 0.65 | Ampères | |||||||||||||||||||
| Uitgang uitkomstvermogen : | 5.93 | Watt | |||||||||||||||||||
| Bij maximale vermogensuitkomst parameters bij maximale vermogensuitkomst | |||||||||||||||||||||
| Uitgang uitkomstvermogen : | 8.721 | Watt | |||||||||||||||||||
| Koppel koppel : | 2163.3 | mN-m | |||||||||||||||||||
| Snelheid toerental : | 38.5 | Rpm | |||||||||||||||||||
| Stroom stroom : | 1.26 | Ampères | |||||||||||||||||||
| Productiekombinatie andere accessoires | |||||||||||||||||||||
| Accessoires naam | Spanning spanning | Resolutie resolutie | Kanalen | Opmerking | |||||||||||||||||
| Magnetische Encoder magnetische encoder | 5V-24V | 13ppr | A&B | ||||||||||||||||||
| φ37-Rem rem | 12v-24v | / | / | ||||||||||||||||||
| Optische encoder 光電編碼器 | 5V-24V | 100ppr, 200ppr, 256ppr, 360ppr, 400ppr, 512ppr, 1000ppr | A&B | ||||||||||||||||||
