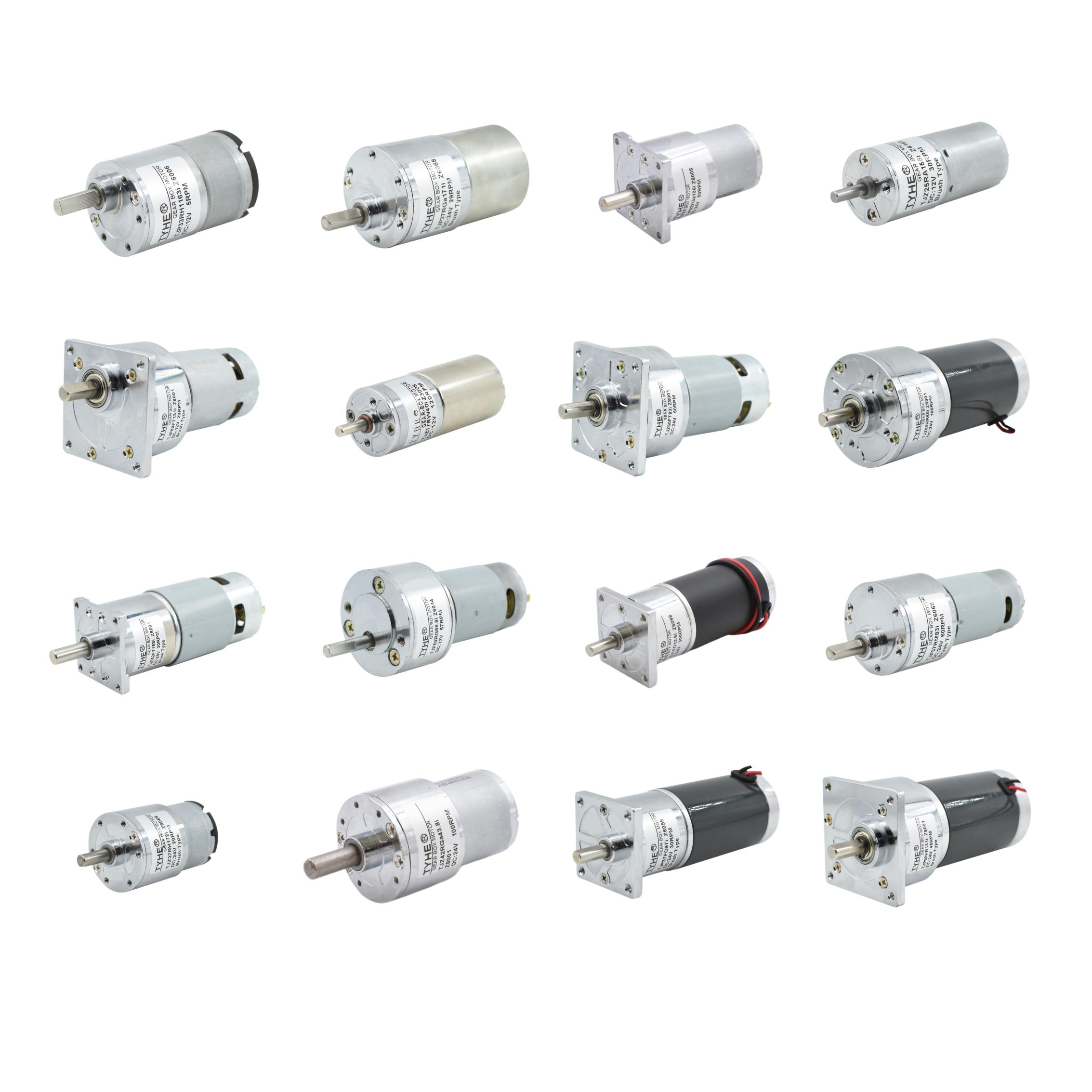

Ефективност на малки постояннотокови мотори: щеткови срещу безщеткови модели

При избора на малък постояннотоков мотор за вашето приложение ефективността представлява един от най-критичните показатели за оценка на производителността. Малък постояннотоков мотор задвижва всичко – от оборудване за индустриална автоматизация до потребителска електроника, но не всички модели осигуряват еднакви коефициенти на енергийно преобразуване или експлоатационен живот. Разбирането на разликите в ефективността между щетковите и безщетковите варианти помага на инженери, производители и специалисти по набавки да вземат обосновани решения, които директно влияят върху експлоатационните разходи, надеждността на системата и екологичната устойчивост. Това ръководство сравнява ефективността на малки постояннотокови мотори за двете технологии и разкрива практически предимства и компромиси, които трябва да повлияят на вашия процес на избор.

Ефективността на малък постояннотоков двигател определя колко ефективно електрическият вход се преобразува в механичен изход, като остатъкът се разсейва като топлинна загуба. Щетковите двигатели обикновено постигат ефективност между 75 и 85 процента, докато безщетковите модели често достигат ефективност от 85 до 95 процента или по-висока. Тази разлика произтича от фундаментални конструктивни различия: щетковите двигатели използват механична комутация чрез въглеродни щетки, които контактуват с въртящ се комутатор, предизвиквайки загуби поради триене и електрическо съпротивление. Безщетковите малки постояннотокови двигатели напълно елиминират този механичен контактен пункт, заменяйки го с електронна комутация чрез специализиран контролер, което значително намалява енергийните загуби и удължава експлоатационния живот.

Разбиране на ефективността на щетковите двигатели в приложения с малки постояннотокови двигатели

Механични загуби в технологията на малки постояннотокови щеткови двигатели

Четките на малък постояннотоков двигател генерират ротационно движение чрез комутация — последователното превключване на посоката на тока в намотките на ротора. Въглеродните четки физически контактуват с комутатора, за да насочват потока на тока, но този механичен интерфейс предизвиква значителни загуби на енергия. Триенето между четките и комутатора генерира топлина, увеличава електрическото съпротивление и причинява постепенно износване на четките, което изисква периодично поддържане. При типичен малък постояннотоков двигател, работещ при постоянна натовареност, загубите, свързани с четките, могат да съставят от 10 до 20 процента от общата неефективност. Тези загуби се усилват при високоскоростни приложения, където скоковете на четките и дъговото разпределяне стават по-изразени, намалявайки общата производителност на малкия постояннотоков двигател и изисквайки по-ранна замяна на четките при индустриални цикли на работа.

Ефекти от работната температура и отвеждането на топлината

Проектираните с четки малки постояннотокови двигатели генерират повече топлинно отпадъчно количество в сравнение с безчетковите си аналогови, което повишава работните температури при непрекъснато функциониране. Когато малък постояннотоков двигател работи по-горещо, съпротивлението на намотките се увеличава поради положителния температурен коефициент на медния проводник, което допълнително намалява ефективността в обратна връзка. По-високите температури също ускоряват деградацията на изолацията, намалявайки функционалния живот на малкия постояннотоков двигател и потенциално изисквайки подобрена инфраструктура за охлаждане. В термочувствителни приложения като медицински устройства или компактни потребителски електронни изделия топлинното отделяне на малък постояннотоков двигател с четки може да създаде сериозни проектирани ограничения, докато безчетковият вариант осигурява по-добра термична производителност и по-малки изисквания за охлаждане.

Предимства на безчетковите двигатели относно ефективността в проектирането на малки постояннотокови двигатели

Електронна комутация и намалени триенето загуби

Безщетъковият малък постояннотоков двигател напълно елиминира механичния контакт между щетките и комутатора, като го заменя с електронно превключване чрез ротор с постоянни магнити и статорни намотки, контролирани от датчик на Хол или бездатчиков алгоритъм. Тази конструкция премахва основния източник на триене, който намалява ефективността на щетъковите малки постояннотокови двигатели, което позволява на безщетъковите модели да постигнат ефективност с 10–15 % по-висока от еквивалентните щетъкови конструкции. Електронното комутиране в контролера на малък постояннотоков двигател осигурява прецизно време за подаване на ток към фазовите намотки на ротора, минимизирайки пулсирането на тока и електромагнитните загуби, които биха възникнали по време на преходите при комутиране. За приложения, изискващи продължителна експлоатация или висок брой цикли, предимството в ефективността на безщетъковата версия на малък постояннотоков двигател се превръща директно в спестявания на енергия и намалена обща стойност на собственост.

Удължен експлоатационен живот и предсказуемо обслужване

Технологията за безщеткови малки постояннотокови двигатели елиминира компонентите, подложени на износване, които изискват редовно поддържане при щетковите двигатели. Без периодична смяна на щетките, безщетковата конструкция на малък постояннотоков двигател показва минимално деградиране на компонентите в продължение на милиони работни часове, стига контролерът да функционира коректно и термичните условия да се поддържат в рамките на допустимото. Предсказуемият профил на поддържане на безщетковата система за малък постояннотоков двигател опростява планирането на жизнения цикъл за производителите на промишлено оборудване и намалява простоите в експлоатацията. Освен това по-високата ефективност на безщетковия малък постояннотоков двигател води до по-ниско топлинно отделяне, което пряко корелира с по-дълъг срок на служба на лагерите, намалена нужда от охлаждане и, в крайна сметка, удължен общ срок на служба на двигателя в сравнение с щетковите му алтернативи при еднакви натоварвания.

Анализ на икономическата ефективност и Приложение Избор на малки постояннотокови двигатели

Първоначални капитали и дългосрочни оперативни спестявания

Системите с безщеткови малки постояннотокови двигатели изискват по-високи първоначални разходи в сравнение с щетковите им еквиваленти, предимно защото безщетковите модели изискват специализиран електронен контролер и по-точни производствени допуски. При приложения с нисък обем или еднократна употреба капиталовият надбавък за безщетков двигател може да надвиши спестяванията на енергия през целия му експлоатационен живот. Въпреки това, при приложения, които изискват непрекъснато функциониране, високи работни цикли или удължени интервали между поддръжките, натрупаните предимства в енергийната ефективност на безщетков дизайн на малък постояннотоков двигател обикновено оправдават първоначалната инвестиция в рамките на една до три години. Професионалистите по набавки трябва да оценят общата стойност на притежанието, като вземат предвид разходите за електричество, трудовите разходи за поддръжка, интервалите за замяна на компоненти и разходите за простои, специфични за техния операционен контекст, при сравняване на щеткови и безщеткови малки постояннотокови двигатели.

Ефективност, специфична за приложението

Не всяко приложение изисква ефективността на безщетков двигател с постоянно ток за малки размери. Приложения с преривисто натоварване или кратък цикъл може да осигурят минимална финансова изгода от по-високата ефективност на безщетков двигател с постоянно ток за малки размери в сравнение с еквивалентни щеткови модели. Обаче при непрекъснато действие в аерокосмически системи, медицински устройства, системи за възобновяема енергия или индустриална автоматизация изборът на безщетков двигател с постоянно ток за малки размери е напълно оправдан. Екологичните регулации в определени пазари все повече наказват енергийната неефективност, което прави решението с безщетков двигател с постоянно ток за малки размери икономически задължително за производители, които търсят съответствие. Характеристиките на ефективността на избрания от вас двигател с постоянно ток за малки размери трябва да съответстват на цикъла на натоварване, термичните ограничения, регулаторните изисквания и общите разходи, специфични за вашата област на приложение и география на експлоатация.

Често задавани въпроси

Какъв процент ефективност трябва да очаквам от двигател с постоянно ток за малки размери в реални условия?

Моделите на малки постоянни токови двигатели с четки обикновено работят с ефективност от 75 до 85 процента при нормални натоварвания, докато малък постоянен токов двигател без четки обикновено постига ефективност от 85 до 95 процента или по-висока. Фактическата ефективност зависи от размера на двигателя, профила на натоварването, регулирането на скоростта, качеството на проекта на контролера и термичното управление. Реалното тестване трябва да се извършва в репрезентативни работни точки, а не да се основава изключително на номиналните стойности, тъй като ефективността на малките постоянни токови двигатели варира значително по кривата на скорост-въртящ момент.

Може ли малък постоянен токов двигател без четки да оправдае по-високата си цена в приложения с ниска мощност?

За преривисти или краткотрайни приложения четкаст малък постояннотоков двигател често предлага по-добра икономическа ефективност, въпреки по-ниската си ефективност. Ако обаче приложението на малкия постояннотоков двигател изисква непрекъсната работа, е чувствителен към температура или изисква дълги интервали между поддръжките, безчеткастата технология обикновено оправдава по-високата си цена в рамките на две до четири години благодарение на спестяванията от енергия и намалените разходи за поддръжка. Проведете подробна анализ на цикъла на жизнения цикъл за конкретния режим на работа на вашия малък постояннотоков двигател, преди да вземете решение между четкаст и безчеткаст вариант.

Как температурата влияе върху ефективността на малкия постояннотоков двигател с течение на времето?

Температурата оказва значително влияние върху ефективността на малките постояннотокови двигатели, тъй като съпротивлението на медната намотка се увеличава приблизително с 0,4 процента на градус Целзий над стайната температура. Малък постояннотоков двигател, работещ при повишени температури, изпитва ускорено остаряване на изолацията и намалена ефективност на изходната мощност. Конструкциите на безщеткови малки постояннотокови двигатели генерират по-малко топлинно отпадъчно количество в сравнение с щетковите им алтернативи и по този начин естествено поддържат по-ниски работни температури и по-стабилна дългосрочна ефективност. Адекватното термично управление става критично за поддържане на ефективността на малките постояннотокови двигатели през целия им експлоатационен живот, особено в ограничени пространства или среди с висока околна температура.
