Hög Torsionshastighet OEM Mikro DC Brushless 12v 18v 24v 24mm 36mm 42mm 4260 DC Bldc Elektromotor
| Brushless DC-motor tandlöst DC-motor | 30 mNm | 15 Watts | |||||||||||||||||||
| 3650BL Micro brushless dc motor | För funktioner med | ||||||||||||||||||||
| PWM-kontroll, CW/CCW, FG | |||||||||||||||||||||
| PWM-kontroll, framåt/bakåt, hastighetsfeedback | |||||||||||||||||||||
| 3650BL Serie | |||||||||||||||||||||

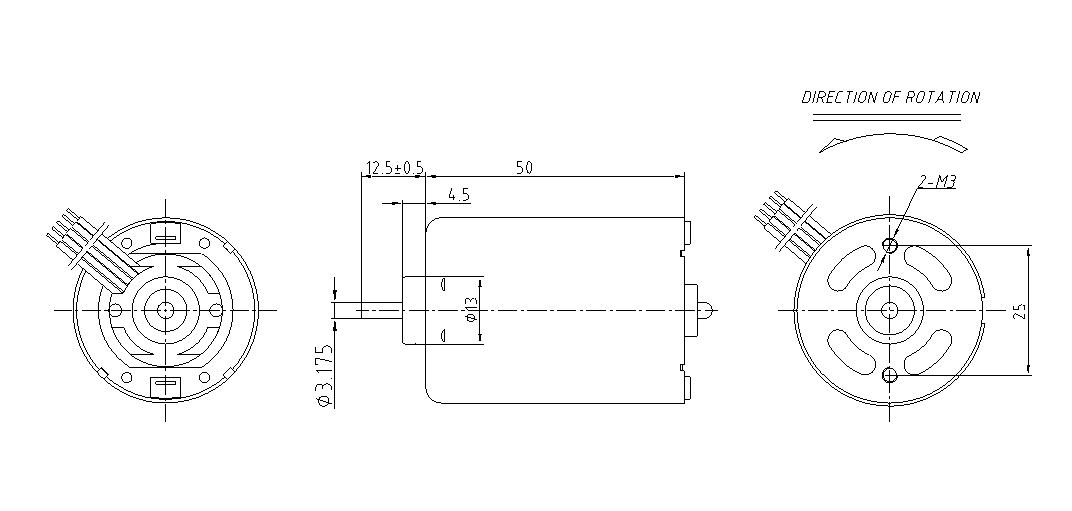

| Dimensionsschema ytvesbild (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

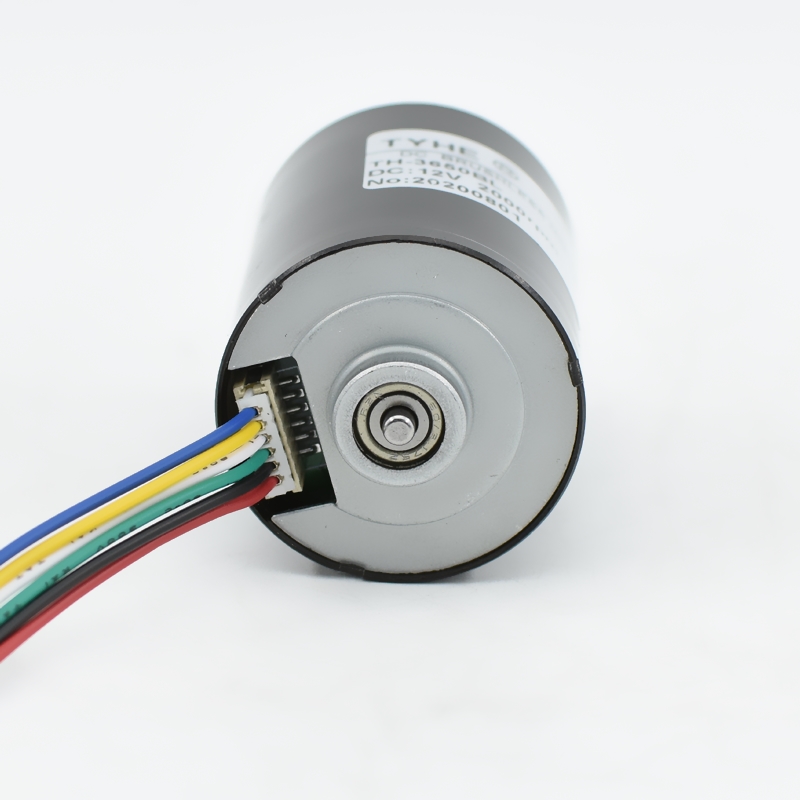

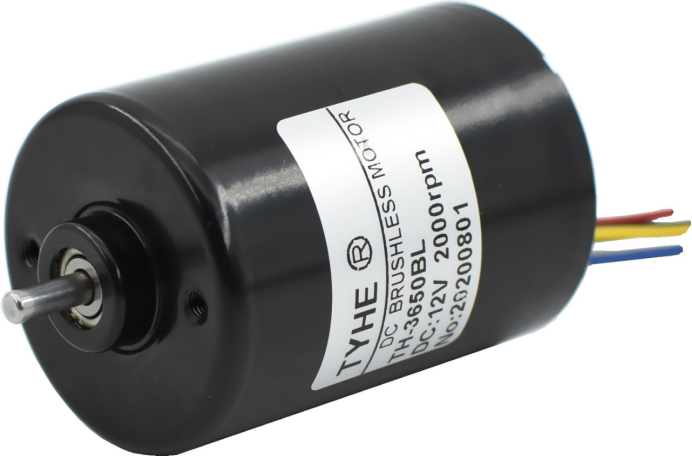

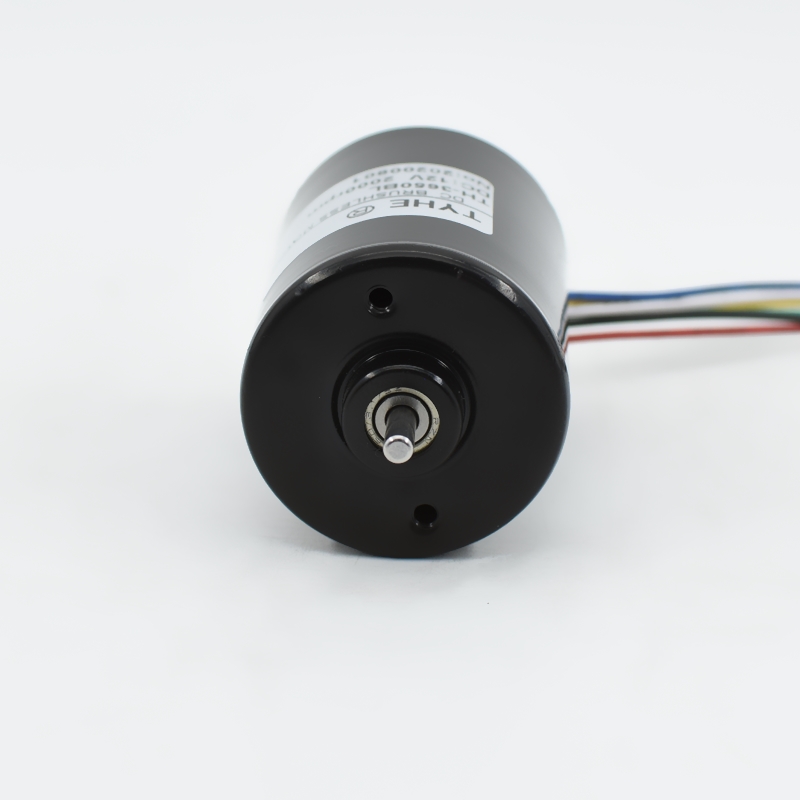

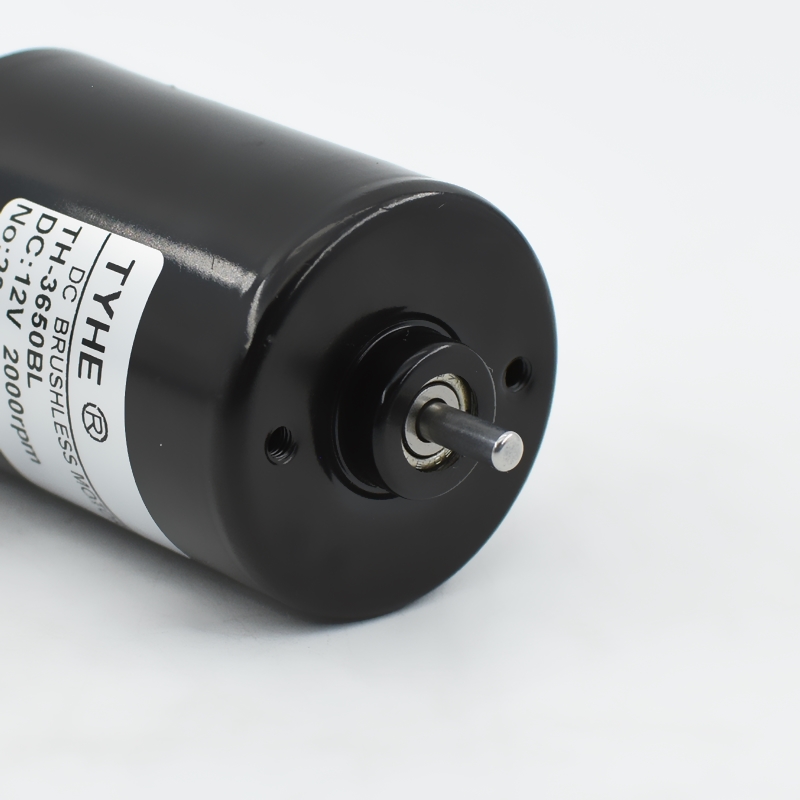

| Motorbild fysisk motorbild | |||||||||||||||||||||
 | |||||||||||||||||||||
| Motor egenskaper motor karakteristik | |||||||||||||||||||||
| Höljesmaterial material på monteringsyta | Stål stål | ||||||||||||||||||||
| Lager på utgångsskäftet utgångsskäftsaxelns lager | Kullager kugglager | ||||||||||||||||||||
| Rekommenderad hastighet rekommenderad maximal varvstal | ≤8000OMS | ||||||||||||||||||||
| Driftstemperaturområde användningstemperaturspann | -20℃ -120℃ | ||||||||||||||||||||
| Koltring växlingsstruktur | Brushless | ||||||||||||||||||||
| Riktning för rotation rotationsriktning | CW / CCW | ||||||||||||||||||||
| Ljud ljud | ≤30dB | ||||||||||||||||||||
| Livslängd lifespan | ≈5000h | ||||||||||||||||||||
| Koppling av ledare anslutningsmetod | |||||||||||||||||||||
| Röd ledare 红线 | Anslut till ström + | anslut till positiv pol | |||||||||||||||||||
| Svart ledare 黑线 | Anslut till ström - | anslut till negativ pol | |||||||||||||||||||
| Vit tråd vit tråd | CW: Anslut till ström - CCW: Ingen anslutning | anslut negativ pol CW riktning, upphängd som MOTUR riktning | |||||||||||||||||||
| Gul ledare 黄线 | FG-signal: 3-6ppr återkoppling | hastighetsåterkopplingsledare : 3-6ppr | |||||||||||||||||||
| Grön tråd grön tråd | PWM-styrning: 10-25kHz, full hastighet: anslut till ström - | Pwm regleringsled : 10-25kHz , anslut till negativ pol för full hastighetsläge | |||||||||||||||||||
| Blå tråd blå tråd | Bromstråd: anslut till strömkällans negativa pol för att stoppa motorn eller lämna obemött | bromstråd: anslut till negativ pol för bromsning eller lämna obemött | |||||||||||||||||||
| Tekniska data för DC-motor dC-motorparametrar | |||||||||||||||||||||
| Värden vid 25-30 ℃ mätta värden vid rumstemperatur | |||||||||||||||||||||
|
Modell modell |
Nominell spänning （V ） nominell spänning |
No-Load tomlastparametrar |
Nominal nominellparameter |
Stall blockerade parametrar |
*Tips: Datasheetet på vänster sida är begränsat, kontakta vår personal för mer parameterinformation. tips: Parametrarna i datatabellen till vänster är begränsade, kontakta kundtjänst för mer information om parametrar. |
||||||||||||||||
|
Hastighet hastighet |
Nuvarande ström |
Hastighet hastighet |
Nuvarande ström |
Vridmoment tornmoment |
Utgång utgångsarbete |
Eff effektivitet |
Vridmoment tornmoment |
Nuvarande ström |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3650BL | 12 | 5000 | 350 | 4000 | 1.07 | 20.80 | 8.71 | 68.06 | 62.40 | 6.50 | |||||||||||
| 3650BL | 24 | 5000 | 180 | 4000 | 0.56 | 21.60 | 9.05 | 67.12 | 64.80 | 3.50 | |||||||||||

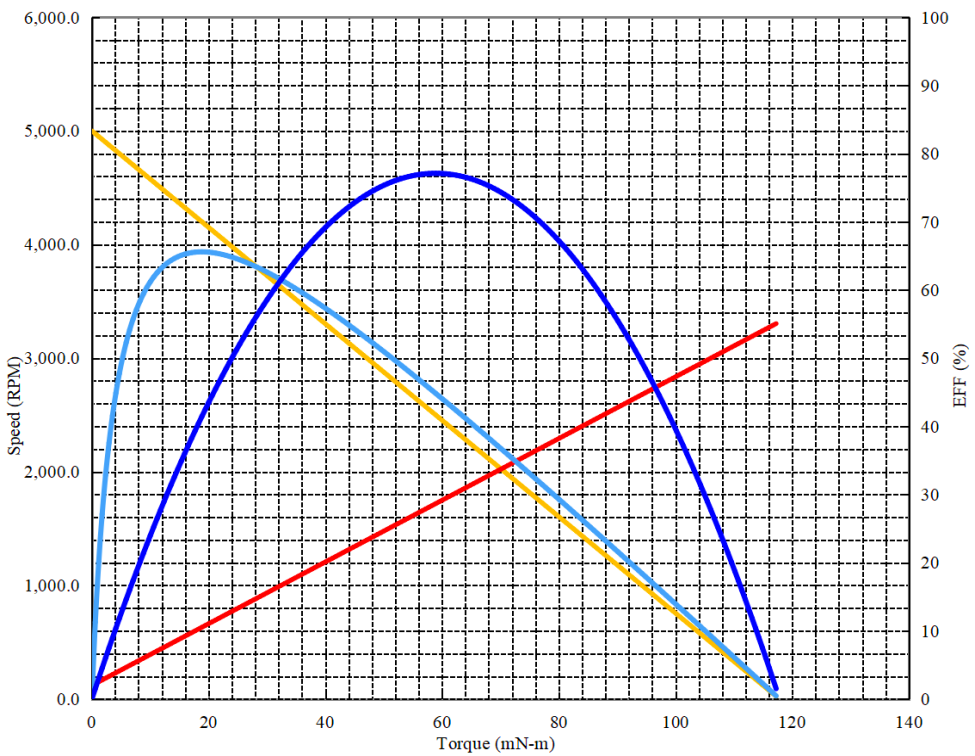

| Motor kurva fall exempel på motorkurva | |||||||||||||||||||||
| Projekt projektnamn : | Samgående motor | Dadel datum : | 2025/3/26 | Prestanda (vid omgivnings temperatur 25-30 ℃ ) | |||||||||||||||||
| Motorns hastighet hastighet : | 5000OM | Full skala mätintervall : | 100% | Eff | Testa snabbt för att förebygga skador orsakade av temperaturstegring och överbelastning. | ||||||||||||||||
| 20.0 | Watt | Konstant spänning konstant spänningsladdning : | 12 | Volt | |||||||||||||||||
| 10.0 | Amp. | Riktning riktning : | CW/CCW | ||||||||||||||||||
 |
Vid nolllast tomlastparametrar | ||||||||||||||||||||
| Hastighet hastighet : | 5000.0 | Rpm | |||||||||||||||||||
| Nuvarande ström : | 0.20 | Amperer | |||||||||||||||||||
| Maximala momentana parametrar 最大瞬时参数 | |||||||||||||||||||||
| Vridmoment torsion : | 114.99 | mN-m | |||||||||||||||||||
| Nuvarande ström : | 5.53 | Amperer | |||||||||||||||||||
| Vid maximal effektivitet 最高效率点参数 | |||||||||||||||||||||
| Effektivitet effektivitet : | 65.6 | % | |||||||||||||||||||
| Vridmoment torsion : | 18.8 | mN-m | |||||||||||||||||||
| Hastighet hastighet : | 4201.3 | Rpm | |||||||||||||||||||
| Nuvarande ström : | 1.05 | Amperer | |||||||||||||||||||
| Utgång utmatningseffekt : | 8.28 | Watt | |||||||||||||||||||
| Vid maximal effektuttag 最大功率输出参数 | |||||||||||||||||||||
| Utgång utmatningseffekt : | 15.422 | Watt | |||||||||||||||||||
| Vridmoment torsion : | 58.9 | mN-m | |||||||||||||||||||
| Hastighet hastighet : | 2500.0 | Rpm | |||||||||||||||||||
| Nuvarande ström : | 2.87 | Amperer | |||||||||||||||||||
| Produktionskombination övriga tillbehör | |||||||||||||||||||||
| Tillbehör namn | Spänning spänning | Funktioner funktion | Kommentar | ||||||||||||||||||

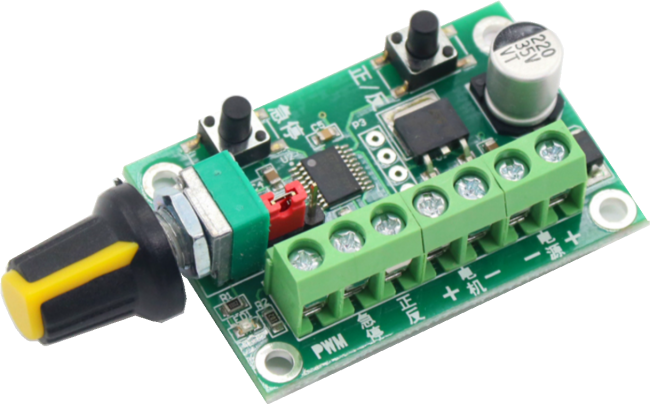

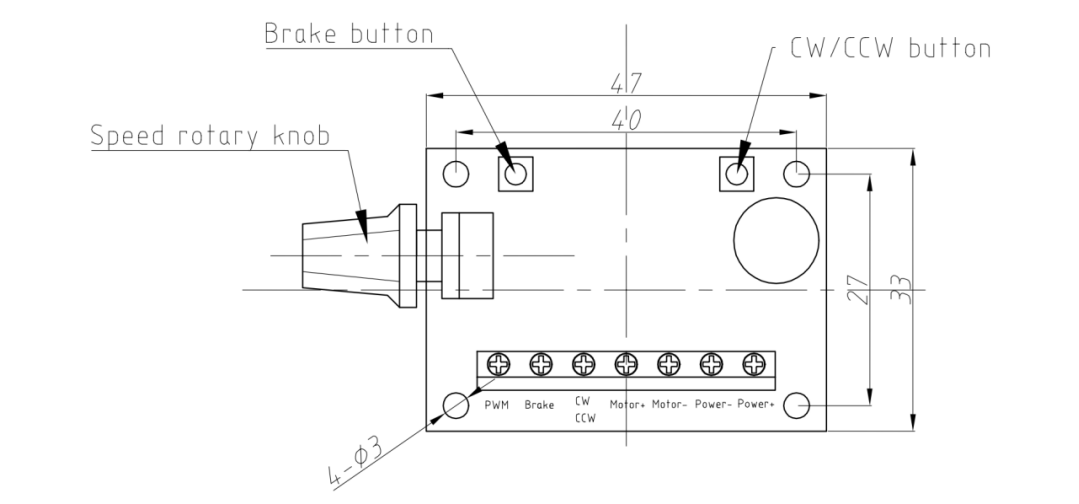

| Styrkort | 3-28V | CW/CCW, PWM-hastighetsreglering, Brake | |||||||||||||||||||
  | |||||||||||||||||||||
