Модифицированный мотор-редуктор 64*38 мм, двухвальный редуктор 6 В, 12 В, 24 В, 3 Вт, 1 Вт, высокий крутящий момент, низкие обороты, 5 кг/см, плоский мотор-редуктор постоянного тока с сертификатом CE RoHS
| Двигатель постоянного тока с редуктором постоянный ток редукторного двигателя | 1.5 Нм | 3 вата | |||||||||||||||||||
| 3324ZY Микро щеточный двигатель постоянного тока с плоской редукторной коробкой | |||||||||||||||||||||
| Серия TJP64FH | |||||||||||||||||||||
| Габаритный чертеж чертеж размеров (мм) | |||||||||||||||||||||
 | |||||||||||||||||||||

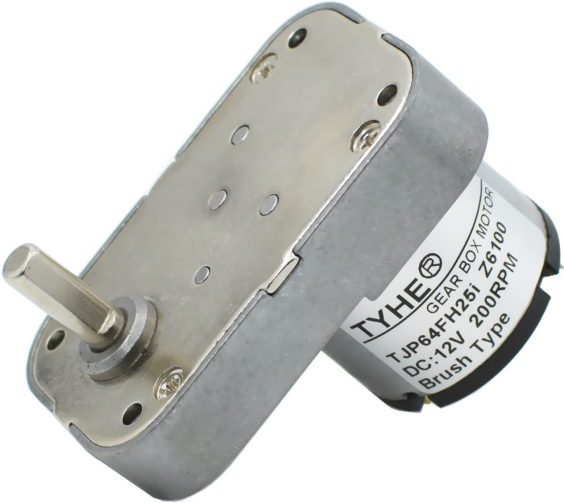

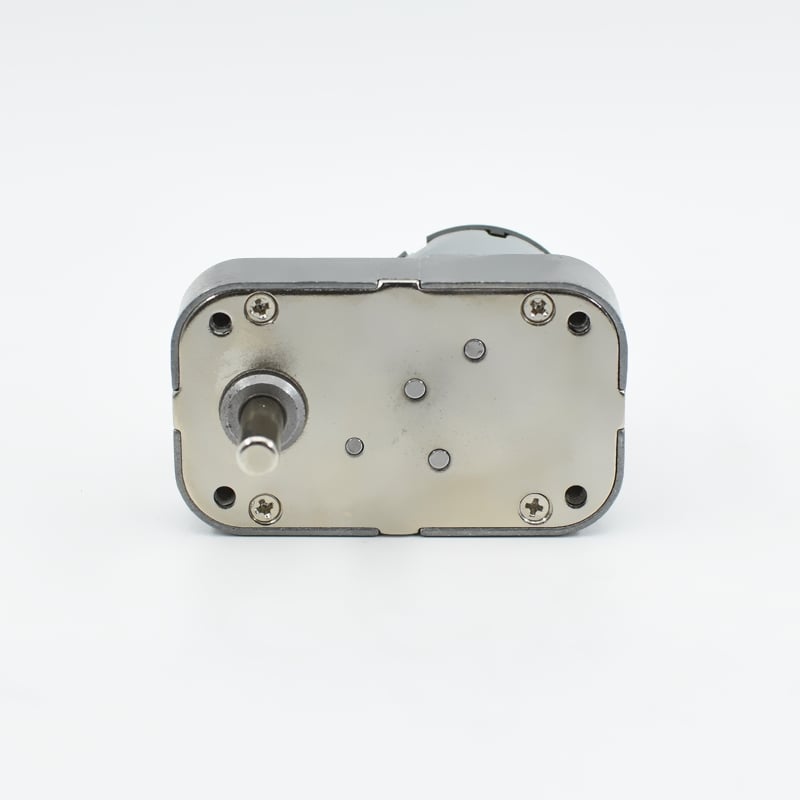

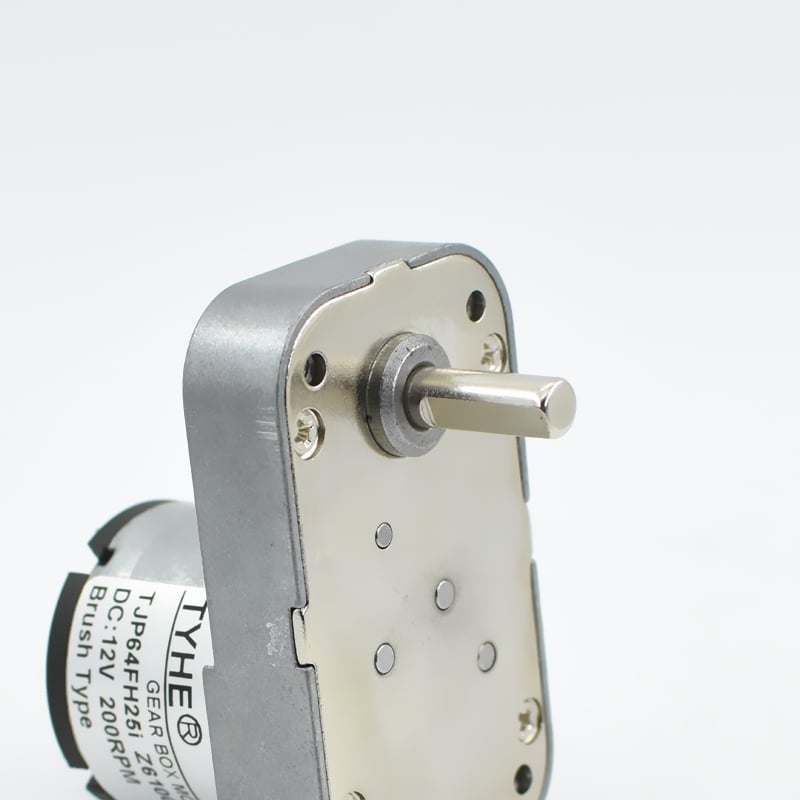

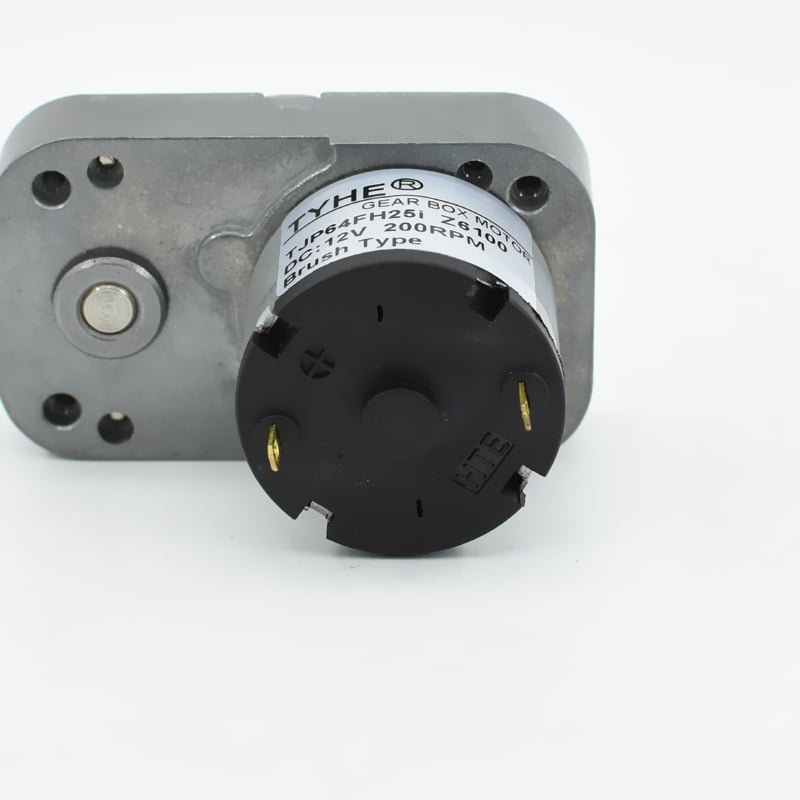

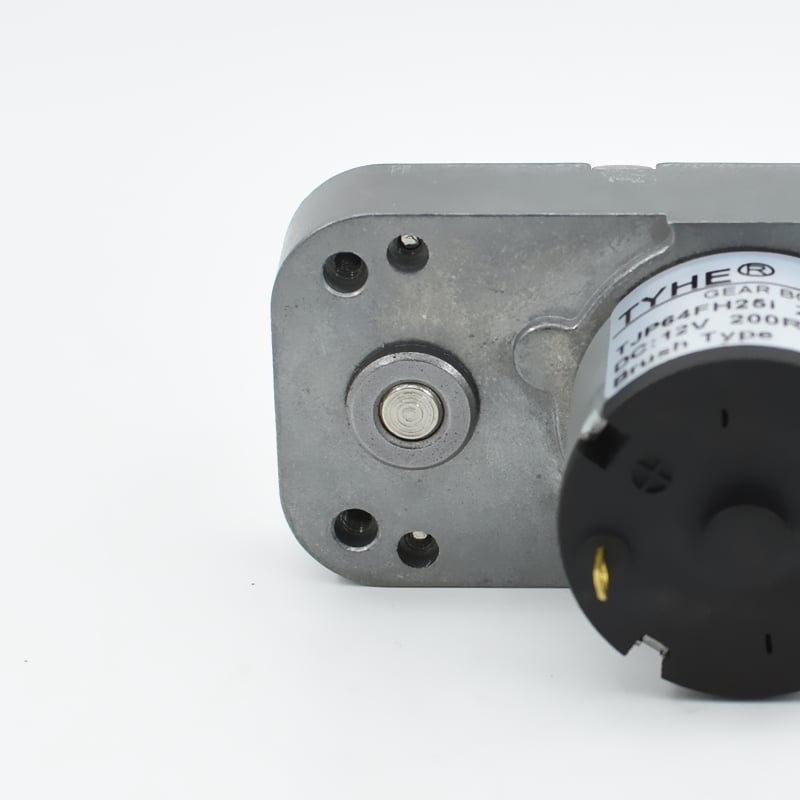

| Изображение двигателя фото реального двигателя | |||||||||||||||||||||
 | |||||||||||||||||||||
| Характеристики двигателя характеристики двигателя | |||||||||||||||||||||
| Материал корпуса материал монтажной поверхности | Цинковый сплав цинковый сплав | ||||||||||||||||||||
| Материал цепи передач материал зубчатой передачи | Порошковая металлургия порошковая metallurgiya | ||||||||||||||||||||
| Задний люфт зазор в зубчатой передаче | ≤2° | ||||||||||||||||||||
| Подшипники на выходном валу подшипники выходного вала | Масляный подшипник подшипник с маслосмазкой | ||||||||||||||||||||
| Рекомендуемая максимальная входная скорость рекомендуемая максимальная входная скорость вращения | ≤10000 об/мин | ||||||||||||||||||||
| Радиальная сила радиальная сила | ≤1кгс | ||||||||||||||||||||
| АксIALьная сила аксIALьная сила | ≤0.7кгс | ||||||||||||||||||||
| Максимальная сила давления на вал максимальная сила давления, которую может выдержать вал | ≤10 кгс | ||||||||||||||||||||
| Радиальное люфте радиальный зазор | ≤0,1 мм | ||||||||||||||||||||
| Аксессуарное люфте аксиальный зазор | ≤0.3мм | ||||||||||||||||||||
| Диапазон рабочих температур диапазон температур использования | -20℃ -120℃ | ||||||||||||||||||||
| Коммутатор структура переключения | Закругленный | ||||||||||||||||||||
| Направление вращения направление вращения | По часовой / против часовой | ||||||||||||||||||||
| Шум шум | ≤50дБ | ||||||||||||||||||||
| Технические характеристики DC мотора параметры直流мотора | |||||||||||||||||||||
| Значения при 25-30 ℃ измеренные значения при комнатной температуре | |||||||||||||||||||||
|
Модель модельный номер |
Номинальное напряжение （В ） номинальное напряжение |
Холостой ход параметры холостого хода |
Номинальный номинальные параметры |
Stall параметры при заблокированном роторе |
*Совет: Спецификация слева ограничена, пожалуйста, обратитесь к нашим сотрудникам для получения дополнительной информации о параметрах. подсказка: Параметры таблицы данных слева ограничены, пожалуйста, свяжитесь с нашей службой поддержки для получения дополнительной информации. |
||||||||||||||||
|
Скорость скорость вращения |
Ток ток |
Скорость скорость вращения |
Ток ток |
Крутящий момент крутящий момент |
Выход выходная мощность |
КПД эффективность |
Крутящий момент крутящий момент |
Ток ток |
|||||||||||||
| об/мин | mA | об/мин | A | мН·м | В | % | мН·м | A | |||||||||||||
| 3324ZY | 12 | 5000 | 32 | 4000 | 0.12 | 2.12 | 0.89 | 64.07 | 6.36 | 0.81 | |||||||||||
| 3324ZY | 24 | 7300 | 26 | 5840 | 0.09 | 2.23 | 1.36 | 64.45 | 6.69 | 0.59 | |||||||||||
| Технические характеристики двигателя с редуктором параметры редукторного двигателя | |||||||||||||||||||||
| Данные редуктора параметры редуктора | |||||||||||||||||||||
|
Передаточное отношение передаточное число n : 1 |
25.1 | 30.1 | 35.2 | 50 | |||||||||||||||||
|
Количество ступеней передач количество ступеней редуктора |
3 | 3 | 3 | 4 | |||||||||||||||||
|
Размер редуктора размер редуктора (мм) |
64*38 | 64*38 | 64*38 | 64*38 | |||||||||||||||||
|
Эффективность эффективность (%) |
0.61 | 0.61 | 0.61 | 0.52 | |||||||||||||||||
| 3324ZY-12V-5000R | |||||||||||||||||||||
|
Скорость без нагрузки скорость холостого хода (об/мин) |
199.2 | 166.1 | 142.0 | 100.0 | |||||||||||||||||
|
Номинальная скорость номинальная скорость (об/мин) |
159.4 | 132.9 | 113.6 | 80.0 | |||||||||||||||||
|
Номинальный крутящий момент номинальный крутящий момент (Н·м) |
0.033 | 0.039 | 0.046 | 0.055 | |||||||||||||||||
|
Номинальный крутящий момент номинальный крутящий момент (КГ.СМ) |
0.32 | 0.38 | 0.45 | 0.54 | |||||||||||||||||
|
Номинальный крутящий момент номинальный крутящий момент (ФУТ.ФУНТ) |
0.37 | 0.44 | 0.52 | 0.62 | |||||||||||||||||
| 3324ZY-24V-7300R | |||||||||||||||||||||
|
Скорость без нагрузки скорость холостого хода (об/мин) |
290.8 | 242.5 | 207.4 | 146.0 | |||||||||||||||||
|
Номинальная скорость номинальная скорость (об/мин) |
232.7 | 194.0 | 165.9 | 116.8 | |||||||||||||||||
|
Номинальный крутящий момент номинальный крутящий момент (Н·м) |
0.034 | 0.041 | 0.048 | 0.058 | |||||||||||||||||
|
Номинальный крутящий момент номинальный крутящий момент (КГ.СМ) |
0.34 | 0.40 | 0.47 | 0.57 | |||||||||||||||||
|
Номинальный крутящий момент номинальный крутящий момент (ФУТ.ФУНТ) |
0.39 | 0.47 | 0.54 | 0.66 | |||||||||||||||||

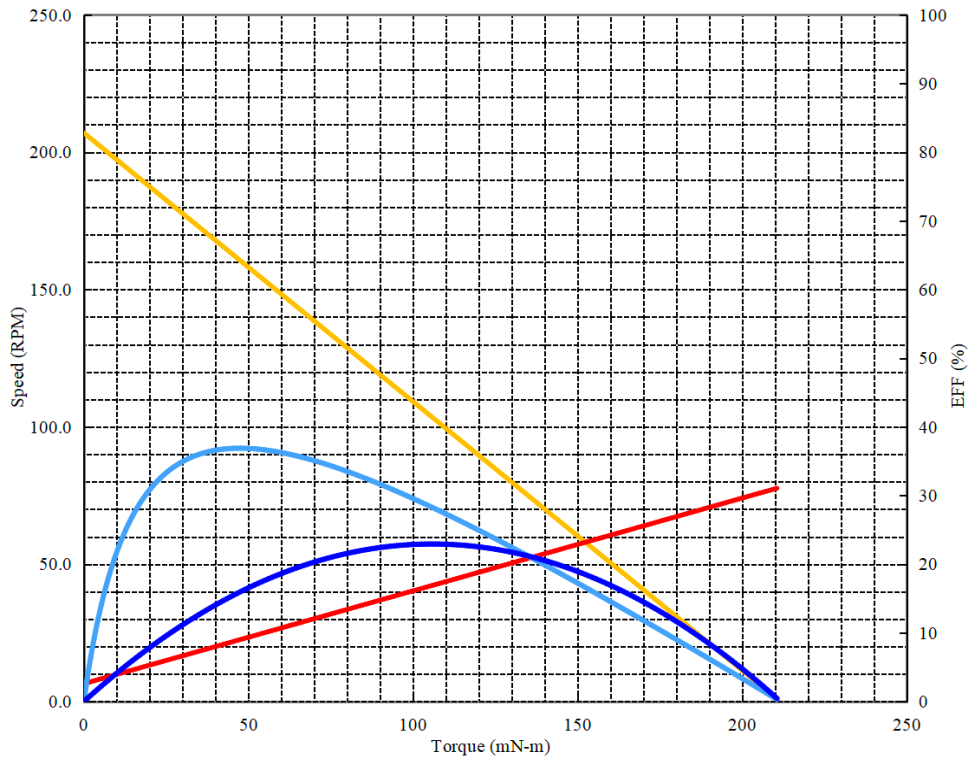

| Редукторный двигатель с криволинейным корпусом пример кривой редукторного двигателя | |||||||||||||||||||||
| Проект название проекта : | Двигатель постоянного тока с редуктором | Дата дата : | 2025/3/26 | Производительность (при температуре окружающей среды 25-30 ℃ ) | |||||||||||||||||
| Скорость двигателя скорость вращения : | 7300 об/мин | Полная шкала масштаб : | 100% | КПД | Быстрое тестирование для предотвращения повышения температуры и перегрузки с последующим повреждением. | ||||||||||||||||
| Цепной привод ступени : | 3 | 5.0 | Ватты | Постоянное напряжение постоянная нагрузка : | 24 | Вольт | |||||||||||||||
| Передаточное отношение передаточное число : | 35.2 | 1.0 | Амп. | Направление направление : | ПО/ПП | ||||||||||||||||
 |
При холостом ходе параметры холостого хода | ||||||||||||||||||||
| Скорость скорость вращения : | 207.0 | Об/мин | |||||||||||||||||||
| Ток ток : | 0.03 | Амперы | |||||||||||||||||||
| Максимальные мгновенные параметры максимальные мгновенные параметры | |||||||||||||||||||||
| Крутящий момент крутящий момент : | 210.70 | mN-m | |||||||||||||||||||
| Ток ток : | 0.31 | Амперы | |||||||||||||||||||
| При максимальной эффективности параметры точки максимальной эффективности | |||||||||||||||||||||
| Эффективность эффективность : | 36.9 | % | |||||||||||||||||||
| Крутящий момент крутящий момент : | 47.4 | mN-m | |||||||||||||||||||
| Скорость скорость вращения : | 160.6 | Об/мин | |||||||||||||||||||
| Ток ток : | 0.09 | Амперы | |||||||||||||||||||
| Выход выходная мощность : | 0.80 | Ватты | |||||||||||||||||||
| При максимальной выходной мощности параметры максимального выходного мощности | |||||||||||||||||||||
| Выход выходная мощность : | 1.147 | Ватты | |||||||||||||||||||
| Крутящий момент крутящий момент : | 105.8 | mN-m | |||||||||||||||||||
| Скорость скорость вращения : | 103.5 | Об/мин | |||||||||||||||||||
| Ток ток : | 0.17 | Амперы | |||||||||||||||||||
| Производственная комбинация другие аксессуары | |||||||||||||||||||||
| Аксессуары название | Напряжение напряжение | Разрешение разрешение | Каналы количество каналов | Примечание | |||||||||||||||||
| Нулевой | |||||||||||||||||||||
