GGM Manufacturer's Alta-Torque 6V-24V 30kgcm Micro Brushed DC Plana Geared Motor 60RPM 80RPM cum 10W 15W Parva RPM cum ce rohs
| DC Apparatus Motor motor cum reductione directa | 5 Nm | 15 Watts | |||||||||||||||||||
| RS545 Micro motor dc cum gearbox plano | Ad combinationem cum | ||||||||||||||||||||
| Hall sensor encoder | |||||||||||||||||||||
| possibilitate conjunctionis cum magnetic encoder | |||||||||||||||||||||
| TJP100FGb Series | |||||||||||||||||||||

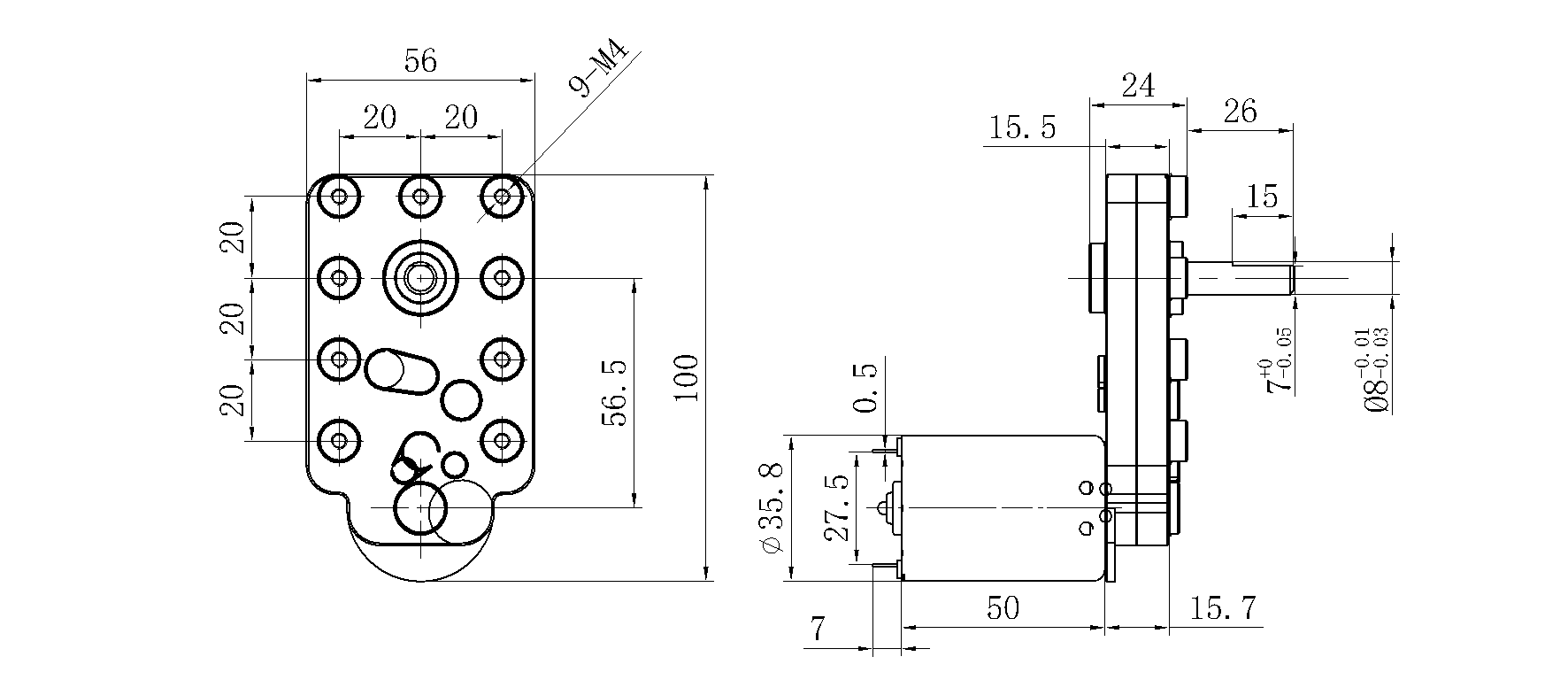

| Delineatio Dimensionalis figūra dīmēnsiōnis (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

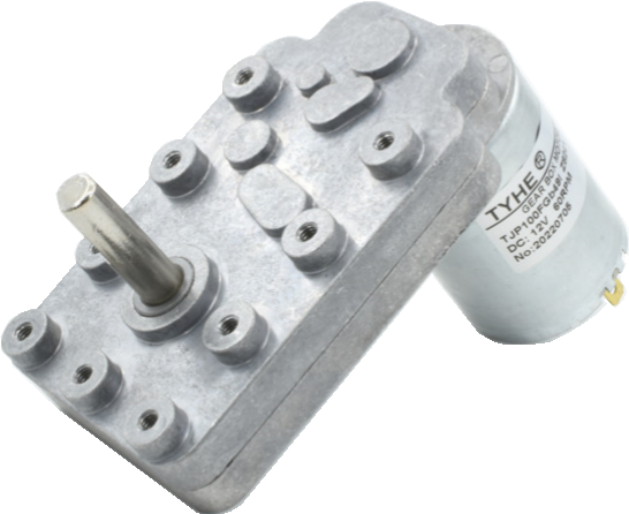

| Imāgō mōtoris imago actualis motoris | |||||||||||||||||||||
 | |||||||||||||||||||||
| Caracteristici motoris caracteres motoris | |||||||||||||||||||||
| Material Domus materies faciei installationis | Aluminium Alloy aluminium confectio | ||||||||||||||||||||
| Materies catenae rotulae materies rotae dentatae | Ferrum dentes ferri | ||||||||||||||||||||
| Recessus retro intervalum dentis rotae | ≤2° | ||||||||||||||||||||
| Fulcra in arbores egressus fulcra in arbores egressus | Oil bearing cum oleo fibrae | ||||||||||||||||||||
| Velocitas maxima input recommendata velocitas input maxima suggestenda | ≤5000RPM | ||||||||||||||||||||
| Vis radialis vis radialis | ≤3kgf | ||||||||||||||||||||
| Axial force vis axialis | ≤5kgf | ||||||||||||||||||||
| Máxima vis pressão no eixo máxima vis pressão suportada pelo eixo | ≤15kgf | ||||||||||||||||||||
| Cavum radiale interstitium radiale | ≤0.1mm | ||||||||||||||||||||
| Interstitium axiale interstitium axiale | ≤0.3mm | ||||||||||||||||||||
| Ambitus Temperatura operandi intervalum temperaturae usus | -20℃ -120℃ | ||||||||||||||||||||
| Commutator structura conversionis | Purificatus | ||||||||||||||||||||
| Directio rotationis directio rotationis | CW / CCW | ||||||||||||||||||||
| Sonitus sonus | ≤60dB | ||||||||||||||||||||
| Data Technica Motoris DC parametri motoris directi currentis | |||||||||||||||||||||
| Valores ad 25-30 ℃ numeri mensurati sub temperaturae camerae | |||||||||||||||||||||
|
Exemplum typus |
Voltage aestimatum （V ） tensio nominalis |
Sine Onere parametri sine onere |
Ratum parametri nominales |
Stall parametri bloccati |
*Suggesio: Tabula datasheet in latere sinistro est limitata, quaesita nostra personnel pro magis informationibus parametricis. monitio: Tabula databus in latere sinistro parum habet, conlatus esto ad servitorem curae pro pluribus informatiis parametrorum. |
||||||||||||||||
|
Celeritas velocitas rotationis |
Current currens |
Celeritas velocitas rotationis |
Current currens |
Torques torques |
Output potentia exitus |
Eff efficietia |
Torques torques |
Current currens |
|||||||||||||
| rpm | ma | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| RS545 | 12 | 3500 | 150 | 2800 | 0.61 | 15.98 | 4.69 | 64.01 | 47.94 | 2.48 | |||||||||||
| RS545 | 24 | 5000 | 105 | 4000 | 0.44 | 16.85 | 7.06 | 66.95 | 50.55 | 1.83 | |||||||||||
| Motor cum Gearbox Data Technica parametri motoris reductorii | |||||||||||||||||||||
| Data caambi parametri caambi | |||||||||||||||||||||
|
Rationis dentium ratio reductionis n : 1 |
40.0 | 49.0 | 59.0 | 65.0 | 75.0 | 100.0 | 160.0 | 193.0 | 203.0 | 236.0 | 298.0 | 313.0 | 365.0 | 383.0 | 460.0 | 482.0 | |||||
|
Numerus stadium dentium numerus stadium reductionis |
3 | 3 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | |||||
|
Longitudo cistae rotarum dentatarum longitudo cistae rotarum (mm) |
100*56 | 100*56 | 100*56 | 100*56 | 100*56 | 100*56 | 100*56 | 100*56 | 100*56 | 100*56 | 100*56 | 100*56 | 100*56 | 100*56 | 100*56 | 100*56 | |||||
|
Efficientia efficietia (%) |
0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | 0.52 | |||||
| RS545-12V-3500R | |||||||||||||||||||||
|
Velocitas sine onere velocitas in vacuo (rpm) |
87.5 | 71.4 | 59.3 | 53.8 | 46.7 | 35.0 | 21.9 | 18.1 | 17.2 | 14.8 | 11.7 | 11.2 | 9.6 | 9.1 | 7.6 | 7.3 | |||||
|
Celeritas Aestimata velocitas nominalis (rpm) |
70.0 | 57.1 | 47.5 | 43.1 | 37.3 | 28.0 | 17.5 | 14.5 | 13.8 | 11.9 | 9.4 | 8.9 | 7.7 | 7.3 | 6.1 | 5.8 | |||||
|
Rated torque momentum nominale (N.M) |
0.393 | 0.481 | 0.579 | 0.638 | 0.736 | 0.981 | 1.335 | 1.610 | 1.693 | 1.969 | 2.486 | 2.611 | 3.045 | 3.195 | 3.837 | 5.000 | |||||
|
Rated torque momentum nominale (KG.CM) |
3.85 | 4.71 | 5.67 | 6.25 | 7.21 | 9.62 | 13.08 | 15.78 | 16.59 | 19.29 | 24.36 | 25.59 | 29.84 | 31.31 | 37.60 | 49.00 | |||||
|
Rated torque momentum nominale (LB.IN) |
4.43 | 5.43 | 6.54 | 7.20 | 8.31 | 11.08 | 15.07 | 18.18 | 19.12 | 22.23 | 28.07 | 29.48 | 34.38 | 36.07 | 43.32 | 56.45 | |||||
| RS545-24V-5000R | |||||||||||||||||||||
|
Velocitas sine onere velocitas in vacuo (rpm) |
125.0 | 102.0 | 84.7 | 76.9 | 66.7 | 50.0 | 31.3 | 25.9 | 24.6 | 21.2 | 16.8 | 16.0 | 13.7 | 13.1 | 10.9 | 10.4 | |||||
|
Celeritas Aestimata velocitas nominalis (rpm) |
100.0 | 81.6 | 67.8 | 61.5 | 53.3 | 40.0 | 25.0 | 20.7 | 19.7 | 16.9 | 13.4 | 12.8 | 11.0 | 10.4 | 8.7 | 8.3 | |||||
|
Rated torque momentum nominale (N.M) |
0.414 | 0.507 | 0.611 | 0.673 | 0.776 | 1.035 | 1.407 | 1.698 | 1.786 | 2.076 | 2.621 | 2.753 | 3.210 | 3.369 | 5.000 | 5.000 | |||||
|
Rated torque momentum nominale (KG.CM) |
4.06 | 4.97 | 5.98 | 6.59 | 7.61 | 10.14 | 13.79 | 16.64 | 17.50 | 20.34 | 25.69 | 26.98 | 31.46 | 33.01 | 49.00 | 49.00 | |||||
|
Rated torque momentum nominale (LB.IN) |
4.67 | 5.73 | 6.89 | 7.59 | 8.76 | 11.68 | 15.89 | 19.17 | 20.16 | 23.44 | 29.59 | 31.08 | 36.25 | 38.04 | 56.45 | 56.45 | |||||

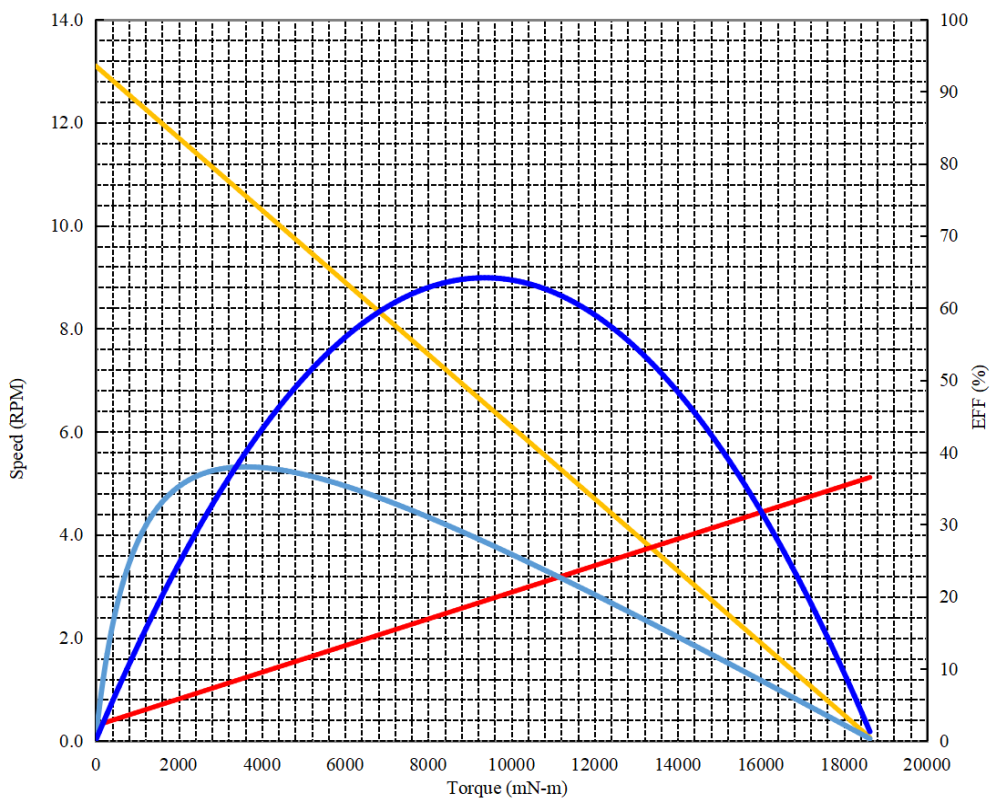

| Motor rotulae curvatae exemplum motoris decelerationis curvae | |||||||||||||||||||||
| Proiectum nomen operis : | DC Apparatus Motor | Dies data : | 2025/3/26 | Perfomantia (in temperatura ambientali 25-30 ℃ ) | |||||||||||||||||
| Velocitas motoris velocitas rotationis : | 5000RPM | Scala integra ambitus mensurae : | 100% | Eff | Rapidum testare ad praeventionem incrementi caloris et damni supercargi. | ||||||||||||||||
| Catena rotatoria gradus : | 4 | 10.0 | Watts | Voltage constans carga voltage constantis : | 24 | Voltae | |||||||||||||||
| Rationis dentium ratio reductionis : | 383 | 5.0 | Amp. | Directio directio : | CW\/CCW | ||||||||||||||||
 |
Absque onere parametri sine onere | ||||||||||||||||||||
| Celeritas velocitas rotationis : | 13.1 | Rpm | |||||||||||||||||||
| Current currens : | 0.11 | Amperes | |||||||||||||||||||
| Maximi parametri instantanei parametri maximi instantanei | |||||||||||||||||||||
| Torques momentum : | 18410.31 | mN-m | |||||||||||||||||||
| Current currens : | 1.83 | Amperes | |||||||||||||||||||
| Ad maximam efficientiam parametri puncti maximae efficientiae | |||||||||||||||||||||
| Efficientia efficietia : | 38.0 | % | |||||||||||||||||||
| Torques momentum : | 3613.2 | mN-m | |||||||||||||||||||
| Celeritas velocitas rotationis : | 10.6 | Rpm | |||||||||||||||||||
| Current currens : | 0.44 | Amperes | |||||||||||||||||||
| Output potentia egressus : | 4.00 | Watts | |||||||||||||||||||
| Ad maximam potentiam egressus maximi output parametri | |||||||||||||||||||||
| Output potentia egressus : | 6.418 | Watts | |||||||||||||||||||
| Torques momentum : | 9358.0 | mN-m | |||||||||||||||||||
| Celeritas velocitas rotationis : | 6.6 | Rpm | |||||||||||||||||||
| Current currens : | 0.97 | Amperes | |||||||||||||||||||
| Productio Combinatio alia accessoria | |||||||||||||||||||||
| Accesoria nomen | Voltage voltage | Resolutio resolutio | Canalis numerus | Animadverte | |||||||||||||||||
| Magnetic Encoder magneticus encoder | 5V-24V | 12ppr | A&B | ||||||||||||||||||
