Motore a ridotto rumore Miniatura da 14,4 a 24 V 1 RPM a 80 RPM 10kgcm Torsione 1,5 Nm 3 Watt DC Flat Gear Motor con ce rohs
| Motore a trasmissione continua motore riduttore a corrente continua | 1.5 Nm | 3 watt | |||||||||||||||||||
| 3324ZY Micro motore cc con pinione e ingranaggio piatto | |||||||||||||||||||||
| Serie TJP65FH | |||||||||||||||||||||

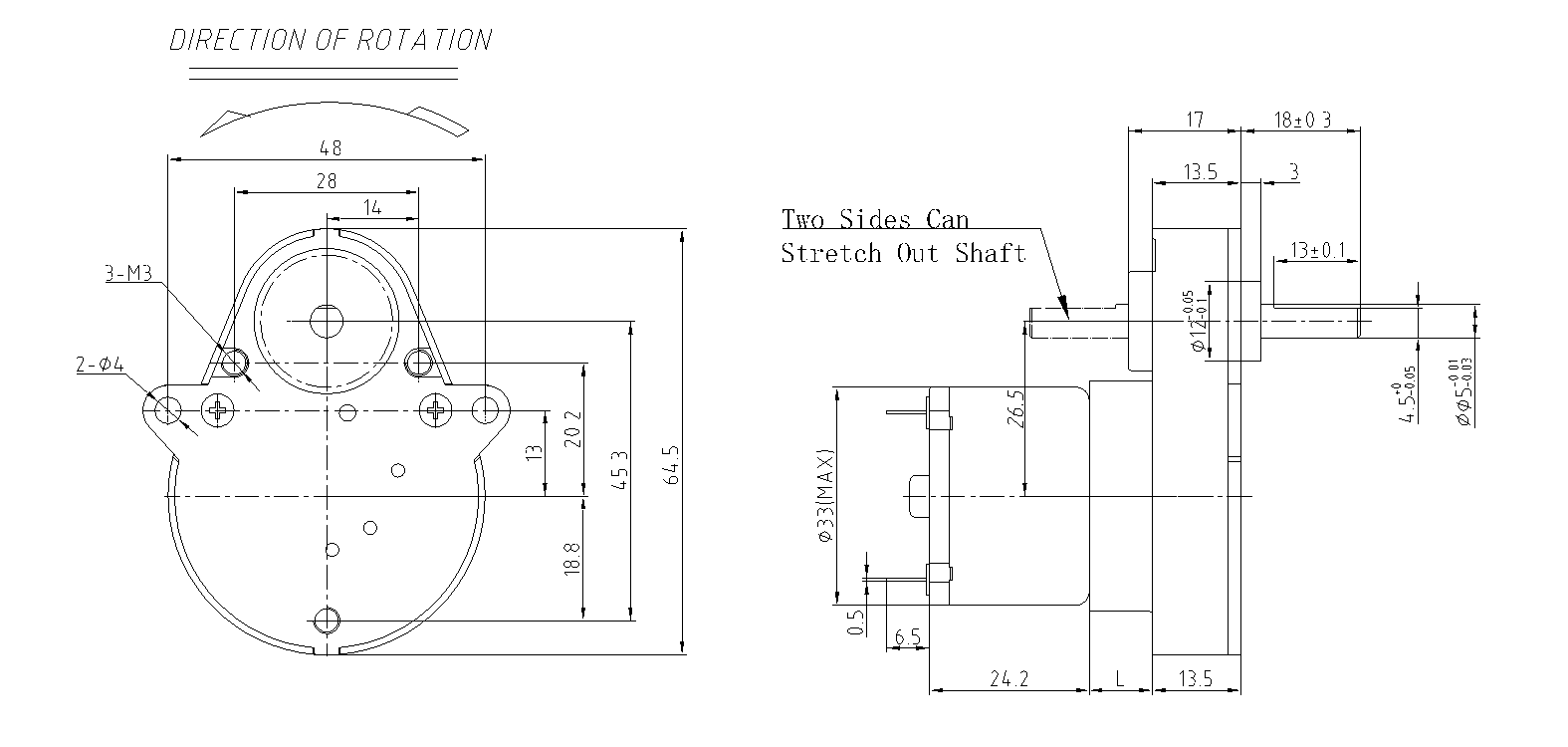

| Disegno Dimensionale schema delle dimensioni esterne (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||
| Se Rapporto ≤ 244, L = 0, oppure L = 9,5 mm. | |||||||||||||||||||||

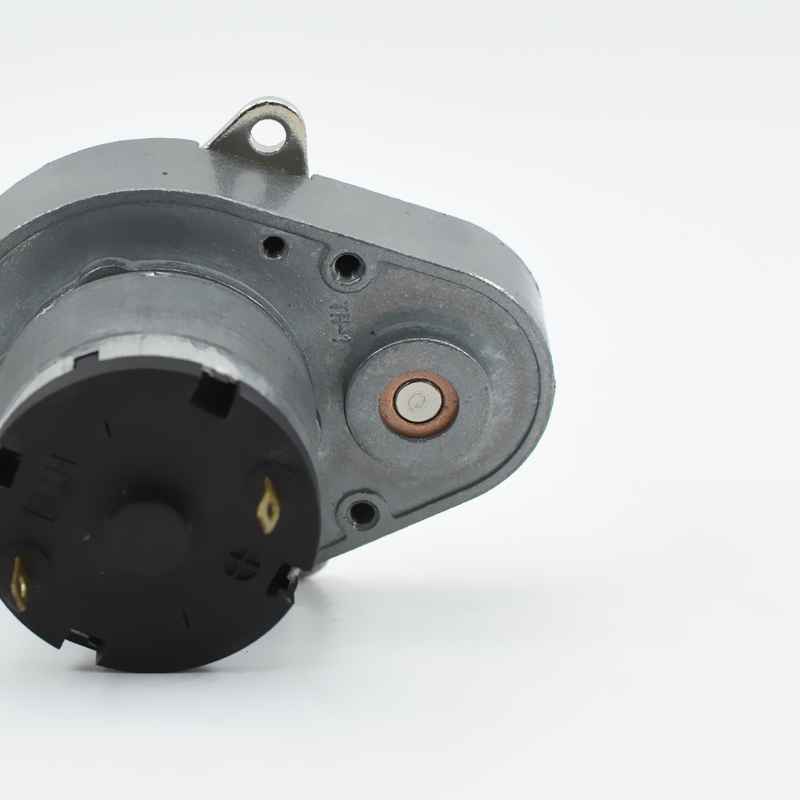

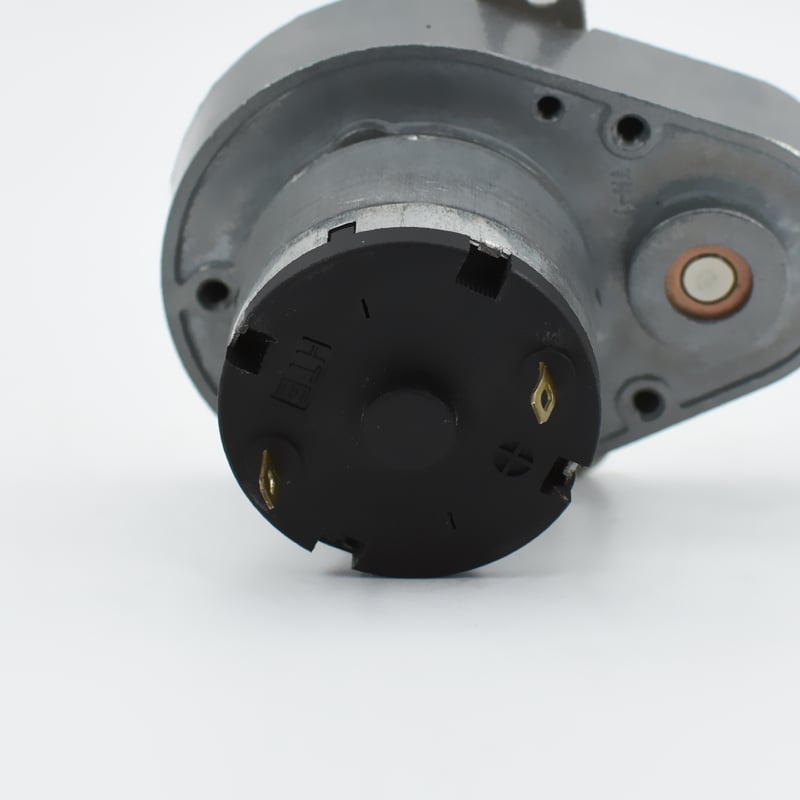

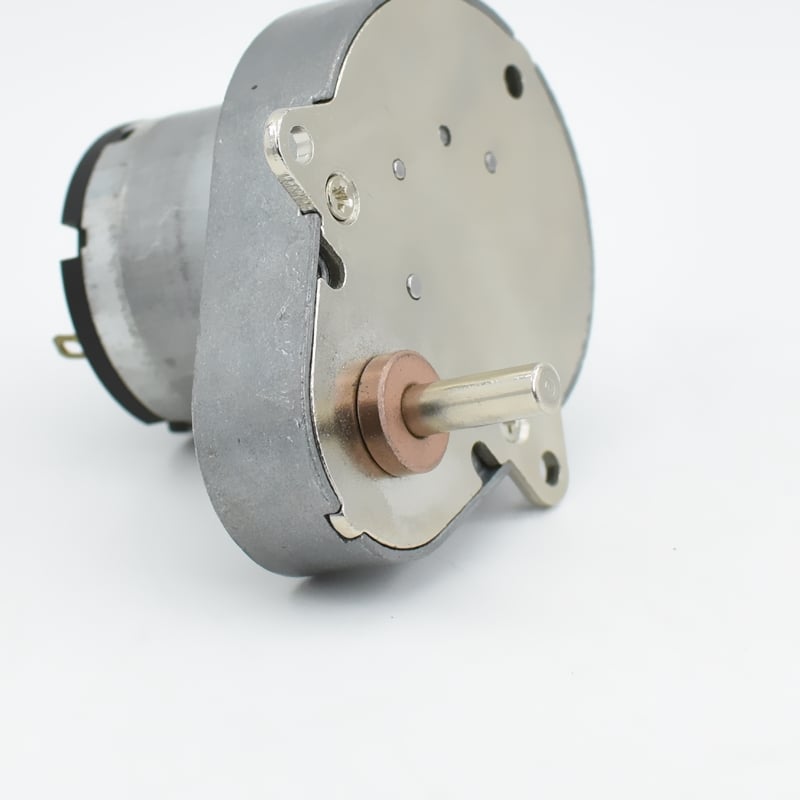

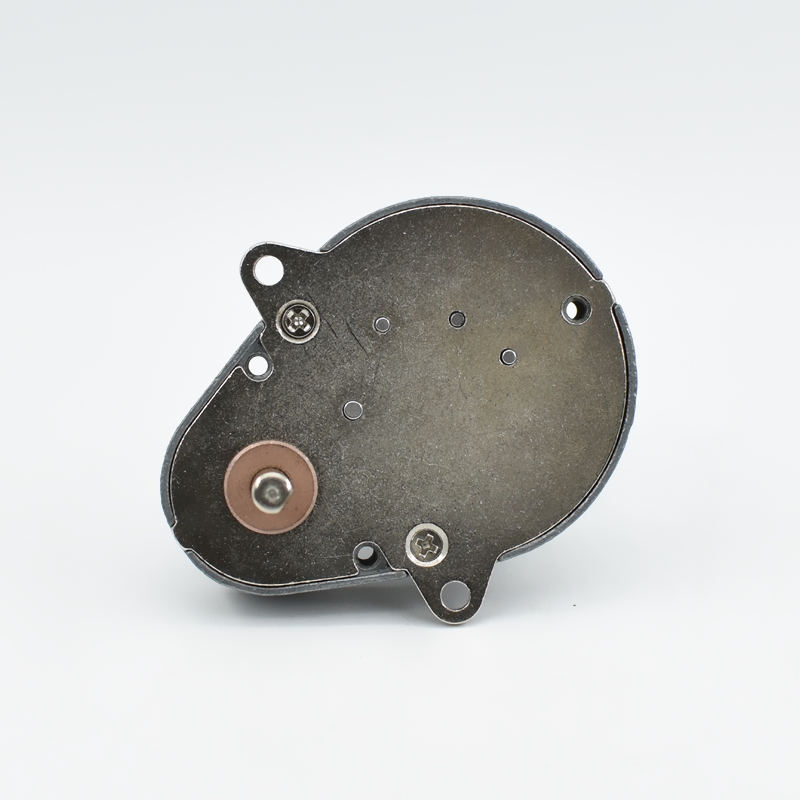

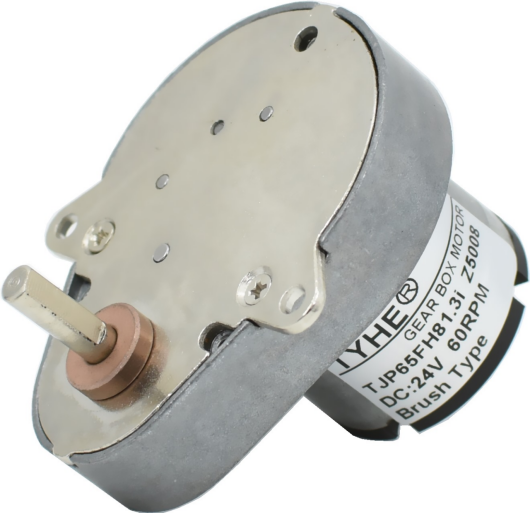

| Immagine del motore foto del motore reale | |||||||||||||||||||||
 | |||||||||||||||||||||
| Caratteristiche del motore caratteristiche del motore | |||||||||||||||||||||
| Materiale della struttura materiale della superficie di installazione | Lega di zinco lega di zinco | ||||||||||||||||||||
| Materiale della catena di ingranaggi materiale degli ingranaggi | Metallurgia in Polvere metallurgia in polvere | ||||||||||||||||||||
| Gioco radiale gioco di ruota | ≤2° | ||||||||||||||||||||
| Roller bearings on output shaft rotule a sfere sull'asse di uscita | Manico a olio manico a olio | ||||||||||||||||||||
| Velocità di ingresso massima consigliata velocità di ingresso massima consigliata | ≤10000Giri/min | ||||||||||||||||||||
| Forza Radiale forza radiale | ≤1kgf | ||||||||||||||||||||
| Forza assiale forza assiale | ≤0.7kgf | ||||||||||||||||||||
| Forza di pressione massima sull'asse forza di inserimento massima sopportata dall'asse principale | ≤10kgf | ||||||||||||||||||||
| Gioco radiale gioco radiale | ≤0,1 mm | ||||||||||||||||||||
| Gioco assiale gioco assiale | ≤0.3mm | ||||||||||||||||||||
| Intervallo di temperatura di funzionamento intervallo di temperatura di utilizzo | -20℃-120℃ | ||||||||||||||||||||
| Commutatore struttura del commutatore | Pulito a secco | ||||||||||||||||||||
| Direzione di rotazione direzione di rotazione | CW / CCW | ||||||||||||||||||||
| Rumorosità rumore | ≤50db | ||||||||||||||||||||
| Dati tecnici del motore DC parametri del motore a corrente continua | |||||||||||||||||||||
| Valori a 25-30 ℃ valori misurati a temperatura ambiente | |||||||||||||||||||||
|
Modello modello |
Tensione nominale （V ） tensione nominale |
A no-load parametri a carico nullo |
Valutato parametri nominali |
In stallo parametri a stallo |
*Consigli: I dati tecnici a sinistra sono limitati, si prega di contattare il nostro personale per ulteriori informazioni sui parametri. suggerimento: I parametri della tabella dati a sinistra sono limitati, si prega di contattare il servizio clienti per ottenere maggiori informazioni sui parametri. |
||||||||||||||||
|
Velocità velocità di rotazione |
Corrente corrente |
Velocità velocità di rotazione |
Corrente corrente |
Coppia coppia |
Uscita lavoro di uscita |
Eff efficenza |
Coppia coppia |
Corrente corrente |
|||||||||||||
| rpm | mA | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3324ZY | 12 | 5000 | 32 | 4000 | 0.12 | 2.12 | 0.89 | 64.07 | 6.36 | 0.81 | |||||||||||
| 3324ZY | 24 | 7300 | 26 | 5840 | 0.09 | 2.23 | 1.36 | 64.45 | 6.69 | 0.59 | |||||||||||
| Dati tecnici del motore con riduttore parametri del motore riduttore | |||||||||||||||||||||
| Dati del riduttore parametri del riduttore | |||||||||||||||||||||
|
Rapporto di trasmissione rapporto di riduzione n : 1 |
8.3 | 11.9 | 15.7 | 18.2 | 22.6 | 37 | 81.3 | 111 | 179 | 244 | 394 | 537 | 866 | 1181 | 1905 | 2597 | |||||
|
Numero di stadi di trasmissione numero di riduzione |
2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 6 | 6 | 6 | 6 | |||||
|
Dimensione del riduttore dimensione del riduttore (mm) |
65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | 65*38 | |||||
|
Efficienza efficenza (%) |
0.72 | 0.72 | 0.61 | 0.61 | 0.61 | 0.61 | 0.52 | 0.52 | 0.44 | 0.44 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | 0.38 | |||||
| 3324ZY-12V-5000R | |||||||||||||||||||||
|
Velocità a carico vuoto velocità a vuoto (rpm) |
602.4 | 420.2 | 318.5 | 274.7 | 221.2 | 135.1 | 61.5 | 45.0 | 27.9 | 20.5 | 12.7 | 9.3 | 5.8 | 4.2 | 2.6 | 1.9 | |||||
|
Velocità Nominale velocità nominale (rpm) |
481.9 | 336.1 | 254.8 | 219.8 | 177.0 | 108.1 | 49.2 | 36.0 | 22.3 | 16.4 | 10.2 | 7.4 | 4.6 | 3.4 | 2.1 | 1.5 | |||||
|
Coppia nominale coppia nominale (N.m) |
0.013 | 0.018 | 0.020 | 0.024 | 0.029 | 0.048 | 0.090 | 0.123 | 0.168 | 0.230 | 0.315 | 0.429 | 0.692 | 0.944 | 1.500 | 1.500 | |||||
|
Coppia nominale coppia nominale (KG.CM) |
0.12 | 0.18 | 0.20 | 0.23 | 0.29 | 0.47 | 0.88 | 1.20 | 1.65 | 2.25 | 3.09 | 4.21 | 6.79 | 9.25 | 14.70 | 14.70 | |||||
|
Coppia nominale coppia nominale (LB.IN) |
0.14 | 0.21 | 0.23 | 0.27 | 0.33 | 0.54 | 1.02 | 1.39 | 1.90 | 2.59 | 3.56 | 4.85 | 7.82 | 10.66 | 16.94 | 16.94 | |||||
| 3324ZY-24V-7300R | |||||||||||||||||||||
|
Velocità a carico vuoto velocità a vuoto (rpm) |
879.5 | 613.4 | 465.0 | 401.1 | 323.0 | 197.3 | 89.8 | 65.8 | 40.8 | 29.9 | 18.5 | 13.6 | 8.4 | 6.2 | 3.8 | 2.8 | |||||
|
Velocità Nominale velocità nominale (rpm) |
703.6 | 490.8 | 372.0 | 320.9 | 258.4 | 157.8 | 71.8 | 52.6 | 32.6 | 23.9 | 14.8 | 10.9 | 6.7 | 4.9 | 3.1 | 2.2 | |||||
|
Coppia nominale coppia nominale (N.m) |
0.013 | 0.019 | 0.022 | 0.025 | 0.031 | 0.051 | 0.095 | 0.129 | 0.177 | 0.241 | 0.331 | 0.452 | 0.728 | 0.993 | 1.500 | 1.500 | |||||
|
Coppia nominale coppia nominale (KG.CM) |
0.13 | 0.19 | 0.21 | 0.24 | 0.30 | 0.50 | 0.93 | 1.27 | 1.74 | 2.37 | 3.25 | 4.43 | 7.14 | 9.73 | 14.70 | 14.70 | |||||
|
Coppia nominale coppia nominale (LB.IN) |
0.15 | 0.22 | 0.24 | 0.28 | 0.35 | 0.57 | 1.07 | 1.46 | 2.00 | 2.73 | 3.74 | 5.10 | 8.22 | 11.21 | 16.94 | 16.94 | |||||

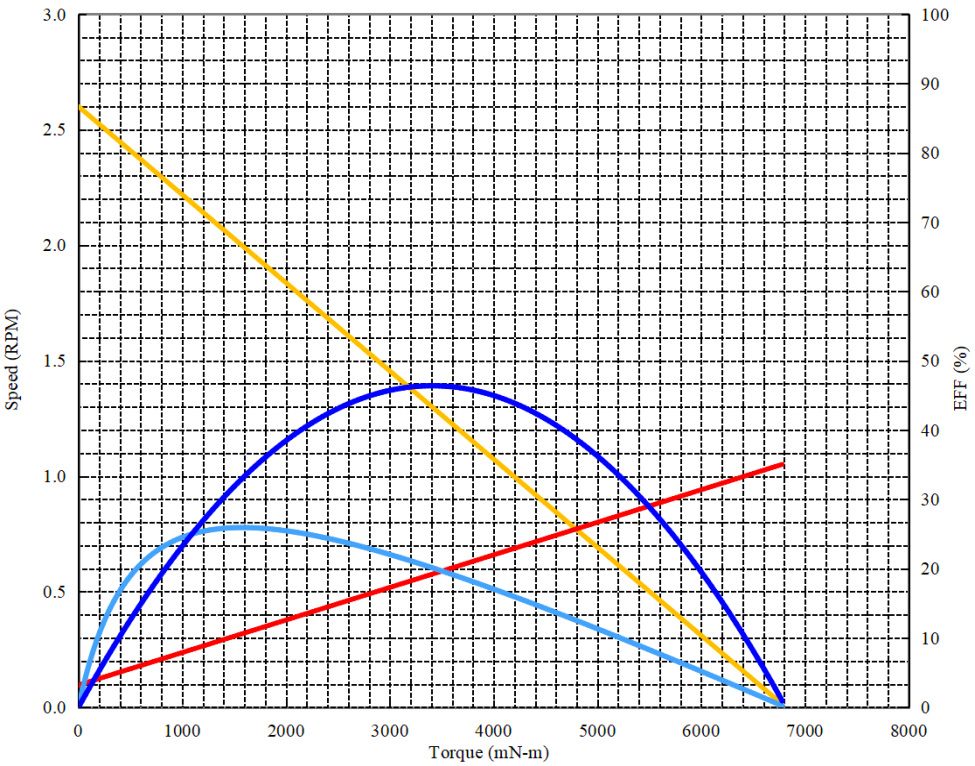

| Motore a ingranaggio con cassa curva esempio di curva del motore a riduzione | |||||||||||||||||||||
| Progetto nome progetto : | Motore a trasmissione continua | Data data : | 2025/3/26 | Prestazioni (in una temperatura ambiente di 25-30 ℃) | |||||||||||||||||
| Velocità del motore velocità di rotazione : | 5000Giri al minuto | Scala completa gittata : | 100% | Eff | Testare rapidamente per prevenire l'aumento di temperatura e i danni causati da sovraccarichi. | ||||||||||||||||
| Catena di ingranaggi livello : | 6 | 1.0 | Watt | Tensione costante carico a pressione costante : | 12 | Volt | |||||||||||||||
| Rapporto di trasmissione rapporto di riduzione : | 1905 | 1.0 | Amp. | Direzione direzione : | CW/CCW | ||||||||||||||||
 |
A no-carico parametri a carico nullo | ||||||||||||||||||||
| Velocità velocità di rotazione : | 2.6 | Rpm | |||||||||||||||||||
| Corrente corrente : | 0.03 | Amps | |||||||||||||||||||
| Parametri istantanei massimi parametri istantanei massimi | |||||||||||||||||||||
| Coppia coppia : | 6719.42 | mN-m | |||||||||||||||||||
| Corrente corrente : | 0.35 | Amps | |||||||||||||||||||
| Al massimo efficienza parametri del punto di massima efficienza | |||||||||||||||||||||
| Efficienza efficenza : | 25.9 | % | |||||||||||||||||||
| Coppia coppia : | 1578.6 | mN-m | |||||||||||||||||||
| Velocità velocità di rotazione : | 2.0 | Rpm | |||||||||||||||||||
| Corrente corrente : | 0.11 | Amps | |||||||||||||||||||
| Uscita potenza di uscita : | 0.33 | Watt | |||||||||||||||||||
| Al massimo output di potenza parametri di massimo output di potenza | |||||||||||||||||||||
| Uscita potenza di uscita : | 0.464 | Watt | |||||||||||||||||||
| Coppia coppia : | 3407.2 | mN-m | |||||||||||||||||||
| Velocità velocità di rotazione : | 1.3 | Rpm | |||||||||||||||||||
| Corrente corrente : | 0.19 | Amps | |||||||||||||||||||
| Combinazione produttiva altri accessori | |||||||||||||||||||||
| Accessori nome | Tensione tensione | Risoluzione risoluzione | Canali numero di canali | Osservazione | |||||||||||||||||
| Null | |||||||||||||||||||||
