Kualitas tinggi 64 * 38mm germotor sudut kanan 3volt 5v 6v 12 volt 3kgcm torsi tinggi PMDC DC flat gear motor dengan ce rohs
| DC Gear Motor motor DC berkecepatan rendah | 1.5 Nm | 5 Watt | |||||||||||||||||||
| 3530ZY Mikro motor dc kuas dengan gearbox datar | |||||||||||||||||||||
| TJP64FK Series | |||||||||||||||||||||

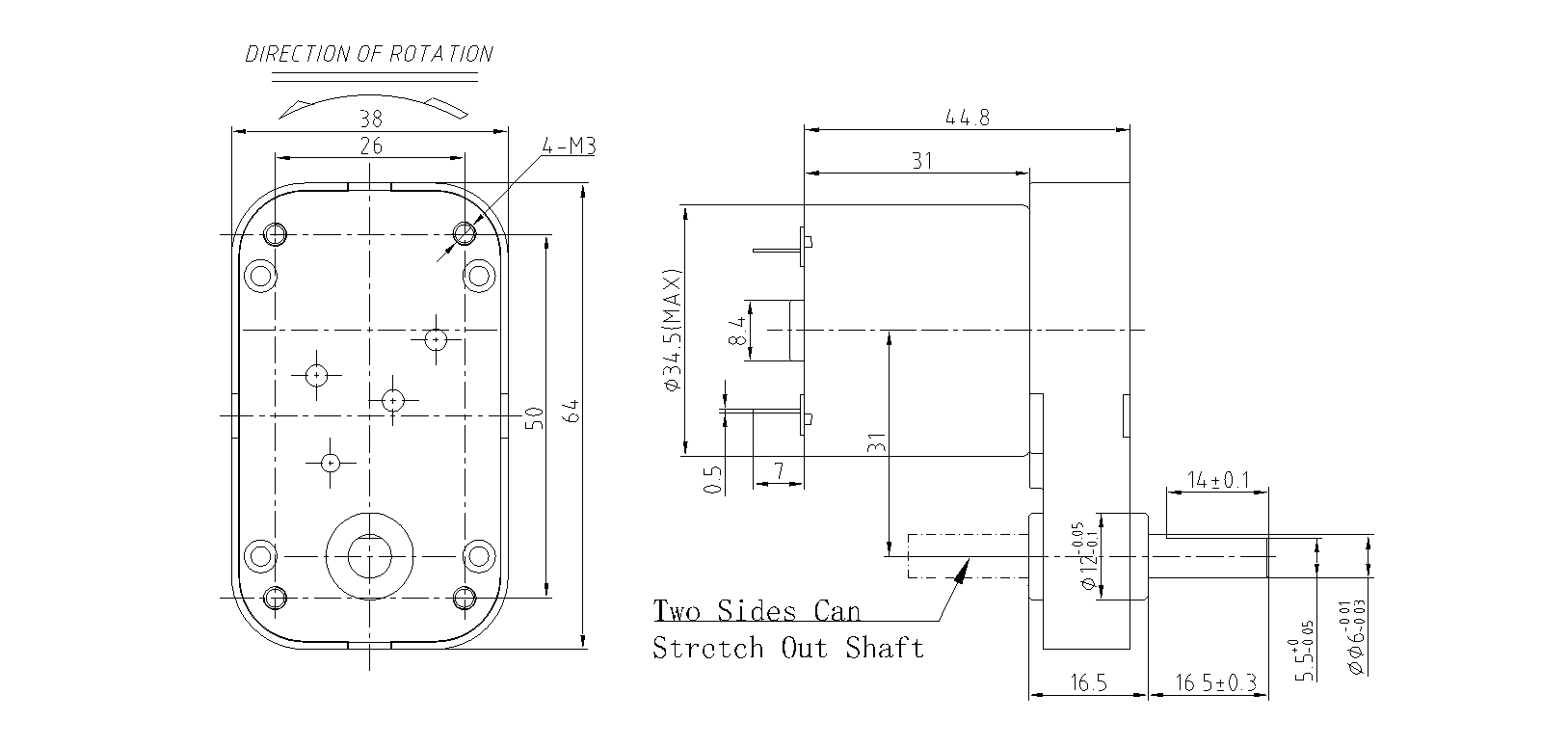

| Gambar Dimensi gambar dimensi luar (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

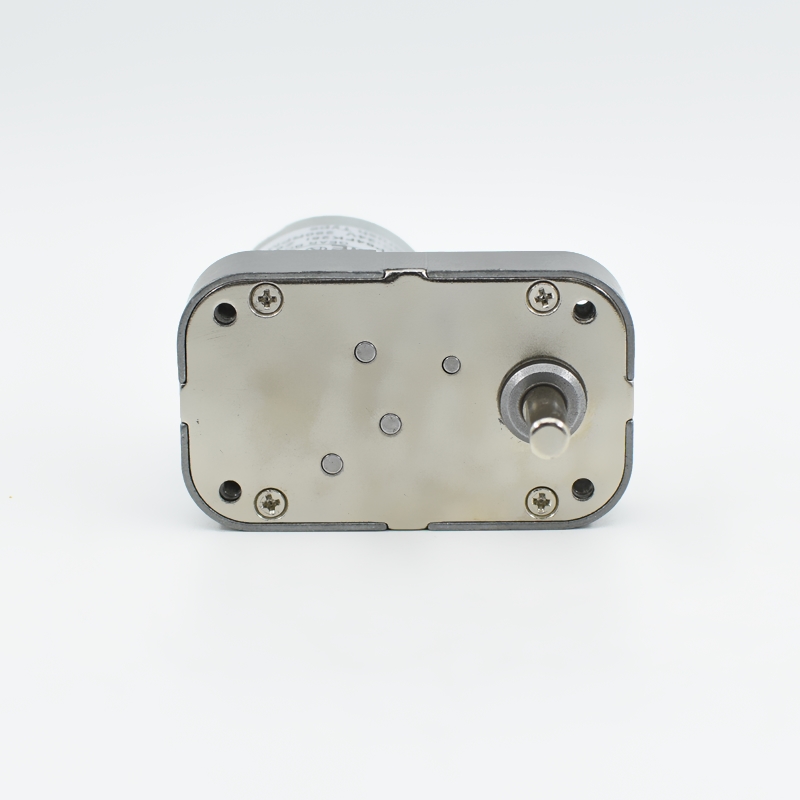

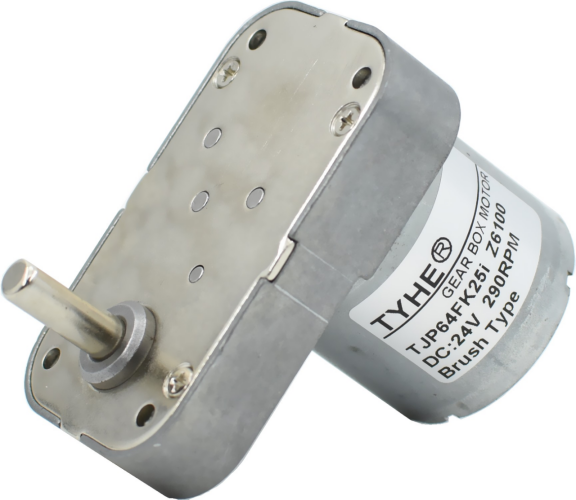

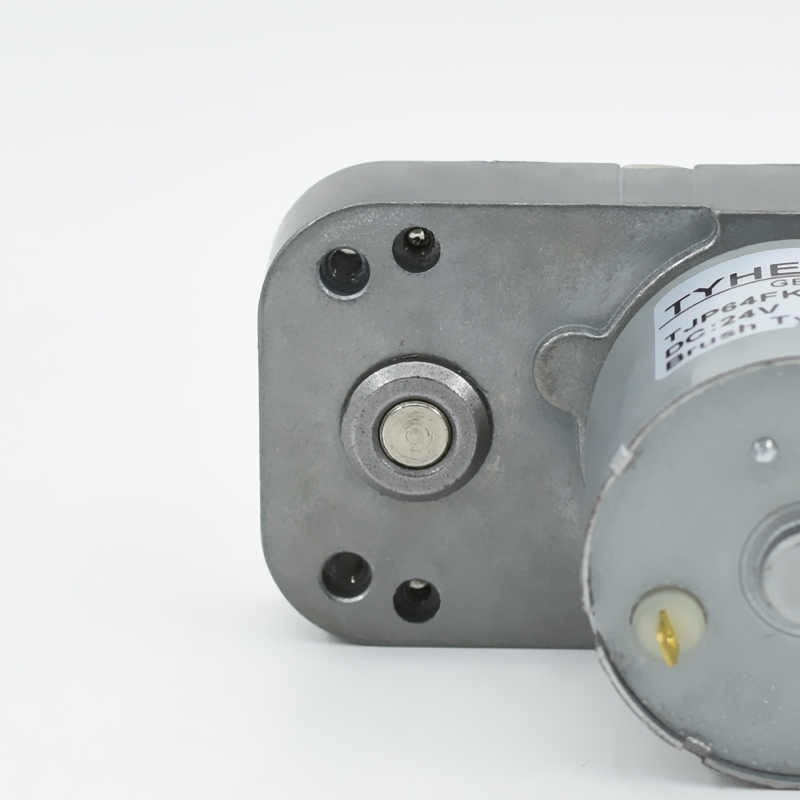

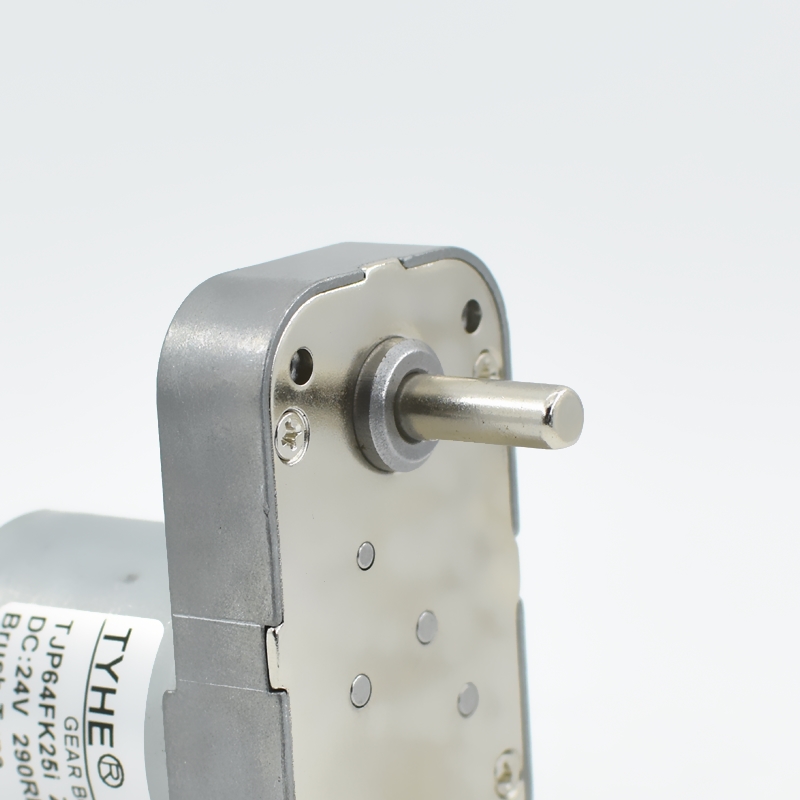

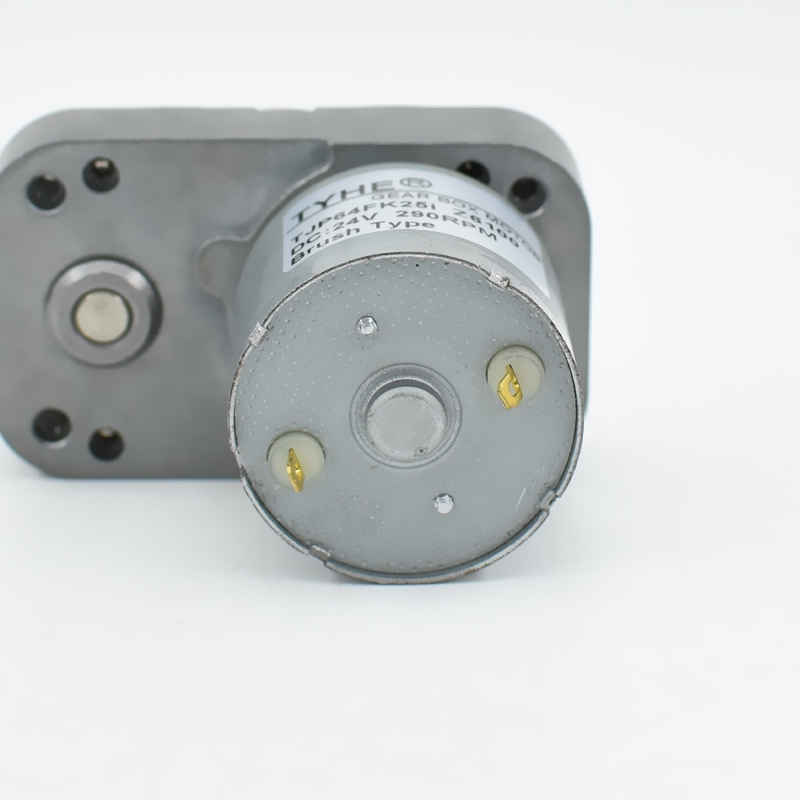

| Gambar motor foto fisik motor | |||||||||||||||||||||
 | |||||||||||||||||||||
| Karakteristik motor karakteristik motor | |||||||||||||||||||||
| Bahan rumah bahan permukaan pemasangan | Paduan seng paduan seng | ||||||||||||||||||||
| Bahan rantai gigi bahan gigi | Metallurgi Serbuk metallurgi serbuk | ||||||||||||||||||||
| Back lash celah balik gigi | ≤2° | ||||||||||||||||||||
| Bearing pada poros keluaran bearing poros keluaran | Oil bearing bearing berminyak | ||||||||||||||||||||
| Kecepatan input maksimum yang disarankan kecepatan input maksimum yang disarankan | ≤10000RPM | ||||||||||||||||||||
| Gaya Radial gaya radial | ≤1kgf | ||||||||||||||||||||
| Gaya aksial gaya aksial | ≤0.7kgf | ||||||||||||||||||||
| Gaya tekan maksimum pada poros gaya penetrasi maksimum poros | ≤10kgf | ||||||||||||||||||||
| Kelengkungan radial celah radial | ≤0.1mm | ||||||||||||||||||||
| Celak axial jarak axial | ≤0.3mm | ||||||||||||||||||||
| Rentang suhu operasi rentang suhu penggunaan | -20℃ -120℃ | ||||||||||||||||||||
| Komutator struktur pengalihan | Bersilat | ||||||||||||||||||||
| Arah putaran arah rotasi | CW / CCW | ||||||||||||||||||||
| Kebisingan bising | ≤50db | ||||||||||||||||||||
| Data Teknis Motor DC parameter motor listrik | |||||||||||||||||||||
| Nilai pada 25-30 ℃ nilai pengukuran suhu ruangan | |||||||||||||||||||||
|
Model model |
Tegangan Terukur （V ） tegangan nominal |
Tanpa Beban parameter tanpa beban |
Dinilai parameter terukur |
Stall parameter tersumbat |
*Tips: Lembar data di sisi kiri terbatas, harap konsultasikan dengan staf kami untuk informasi parameter lebih lanjut. petunjuk: Parameter pada tabel data di sebelah kiri terbatas, silakan hubungi layanan pelanggan untuk mendapatkan lebih banyak informasi parameter. |
||||||||||||||||
|
Kecepatan kecepatan putar |
Arus arus |
Kecepatan kecepatan putar |
Arus arus |
Torsi torsi |
Output daya keluaran |
Efi efisiensi |
Torsi torsi |
Arus arus |
|||||||||||||
| menit | mA | menit | A | mN.m | W | % | mN.m | A | |||||||||||||
| 3530ZY | 12 | 5500 | 60 | 4400 | 0.23 | 4.05 | 1.87 | 67.36 | 12.15 | 1.69 | |||||||||||
| 3530ZY | 24 | 3500 | 14 | 2800 | 0.08 | 4.12 | 1.21 | 66.96 | 12.36 | 0.65 | |||||||||||
| Data Teknis Motor Dengan Gearbox parameter Motor Reduksi | |||||||||||||||||||||
| Data Gearbox parameter Kotak Reduksi | |||||||||||||||||||||
|
Rasio gear rasio Reduksi n : 1 |
25.1 | 30.1 | 35.2 | 50 | |||||||||||||||||
|
Jumlah Tingkat Gear jumlah reduksi |
3 | 3 | 3 | 4 | |||||||||||||||||
|
Ukuran Gearbox ukuran gearbox (mm) |
64*38 | 64*38 | 64*38 | 64*38 | |||||||||||||||||
|
Efisiensi efisiensi (%) |
0.61 | 0.61 | 0.61 | 0.52 | |||||||||||||||||
| 3530ZY-12V-5500R | |||||||||||||||||||||
|
Kecepatan tanpa beban kecepatan tanpa beban (RPM) |
219.1 | 182.7 | 156.3 | 110.0 | |||||||||||||||||
|
Kecepatan Terukur kecepatan terukur (RPM) |
175.3 | 146.2 | 125.0 | 88.0 | |||||||||||||||||
|
Torsi terukur torsi terukur (N.m) |
0.062 | 0.075 | 0.088 | 0.106 | |||||||||||||||||
|
Torsi terukur torsi terukur (KG.CM) |
0.61 | 0.73 | 0.86 | 1.04 | |||||||||||||||||
|
Torsi terukur torsi terukur (LB.IN) |
0.70 | 0.85 | 0.99 | 1.19 | |||||||||||||||||
| 3530ZY-24V-3500R | |||||||||||||||||||||
|
Kecepatan tanpa beban kecepatan tanpa beban (RPM) |
139.4 | 116.3 | 99.4 | 70.0 | |||||||||||||||||
|
Kecepatan Terukur kecepatan terukur (RPM) |
111.6 | 93.0 | 79.5 | 56.0 | |||||||||||||||||
|
Torsi terukur torsi terukur (N.m) |
0.064 | 0.076 | 0.089 | 0.108 | |||||||||||||||||
|
Torsi terukur torsi terukur (KG.CM) |
0.62 | 0.75 | 0.87 | 1.05 | |||||||||||||||||
|
Torsi terukur torsi terukur (LB.IN) |
0.72 | 0.86 | 1.01 | 1.21 | |||||||||||||||||

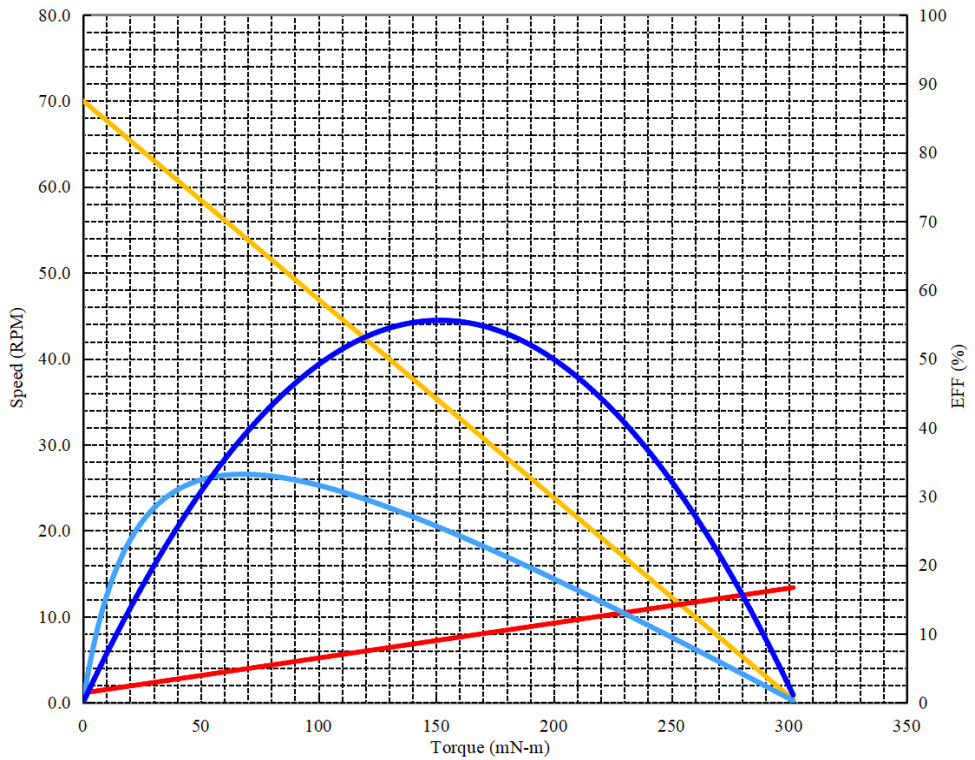

| Motor gear kotak lengkungan contoh kurva motor pengurang kecepatan | |||||||||||||||||||||
| Proyek nama proyek : | DC Gear Motor | Tanggal tanggal : | 2025/3/26 | Kinerja (pada suhu lingkungan 25-30 ℃ ) | |||||||||||||||||
| Kecepatan motor kecepatan putar : | 3500rpm | Skala penuh rentang pengukuran : | 100% | Efi | Uji dengan cepat untuk mencegah kenaikan suhu dan kerusakan akibat overload. | ||||||||||||||||
| Rantai gigi tingkat : | 4 | 1.0 | Watts | Tegangan konstan pemuatan tekanan konstan : | 24 | Volt | |||||||||||||||
| Rasio gear rasio Reduksi : | 50 | 1.0 | Amp. | Arah arah : | CW/CCW | ||||||||||||||||
 |
Pada kondisi tanpa beban parameter tanpa beban | ||||||||||||||||||||
| Kecepatan kecepatan putar : | 70.0 | Menit | |||||||||||||||||||
| Arus arus : | 0.01 | Ampere | |||||||||||||||||||
| Parameter instan maksimal parameter instan maksimum | |||||||||||||||||||||
| Torsi torsi : | 297.92 | mN-m | |||||||||||||||||||
| Arus arus : | 0.17 | Ampere | |||||||||||||||||||
| Pada efisiensi maksimum parameter titik efisiensi tertinggi | |||||||||||||||||||||
| Efisiensi efisiensi : | 33.2 | % | |||||||||||||||||||
| Torsi torsi : | 67.9 | mN-m | |||||||||||||||||||
| Kecepatan kecepatan putar : | 54.3 | Menit | |||||||||||||||||||
| Arus arus : | 0.05 | Ampere | |||||||||||||||||||
| Output daya keluaran : | 0.39 | Watts | |||||||||||||||||||
| Pada daya keluaran maksimum parameter keluaran daya maksimum | |||||||||||||||||||||
| Output daya keluaran : | 0.556 | Watts | |||||||||||||||||||
| Torsi torsi : | 151.6 | mN-m | |||||||||||||||||||
| Kecepatan kecepatan putar : | 35.0 | Menit | |||||||||||||||||||
| Arus arus : | 0.09 | Ampere | |||||||||||||||||||
| Kombinasi Produksi aksesori lainnya | |||||||||||||||||||||
| Aksesori nama | Tegangan tegangan | Resolusi resolusi | Jumlah Saluran | Keterangan | |||||||||||||||||
| Tidak ada | |||||||||||||||||||||
