57 NEMA 23 Motor de Corriente Continua Sin Escobillas BLDC Motor Personalizable para Impresora Fax Máquina Copiadora Cámara de Película Cnc
| Motor de corriente continua sin escobillas motor de corriente directa sin cepillado | 250 mNm | 150 Watts | |||||||||||||||||||
| 5795BL Micro motor de corriente directa sin cepillado | Para funciones con | ||||||||||||||||||||
| Control PWM, CW/CCW, FG | |||||||||||||||||||||
| Control PWM, giro hacia adelante/inverso, retroalimentación de velocidad | |||||||||||||||||||||
| serie 5795BL | |||||||||||||||||||||

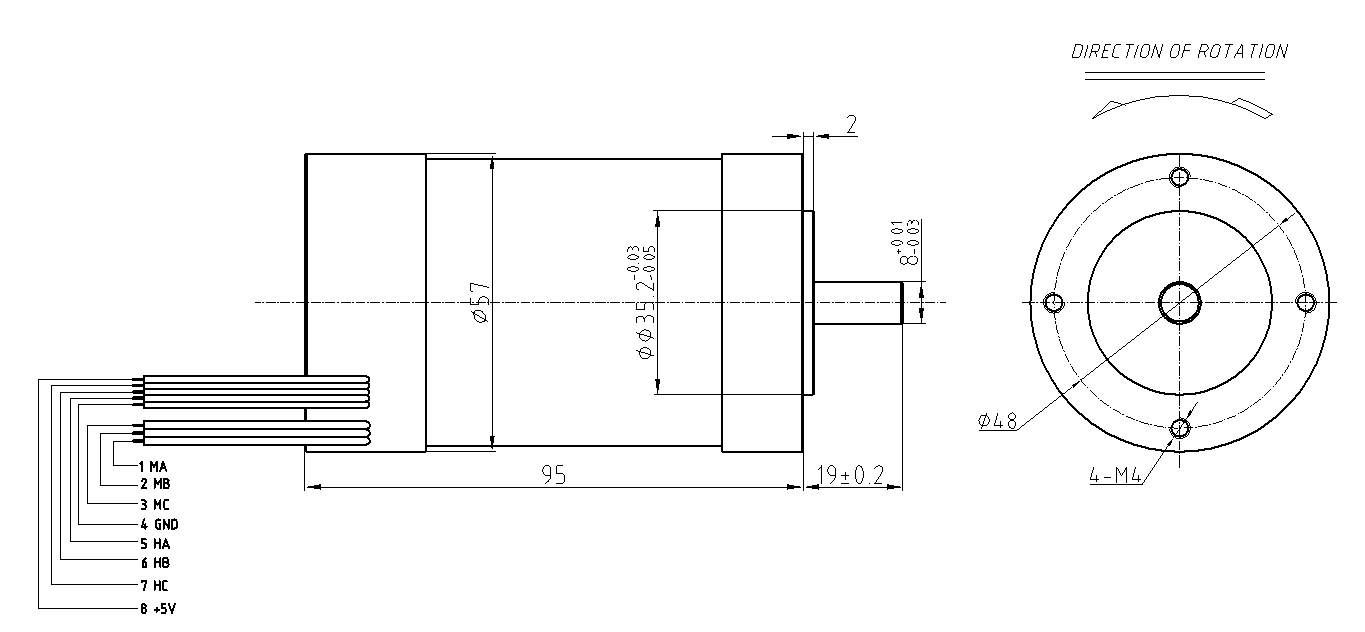

| Dibujo Dimensional diagrama de las dimensiones externas (mm) | |||||||||||||||||||||
 | |||||||||||||||||||||

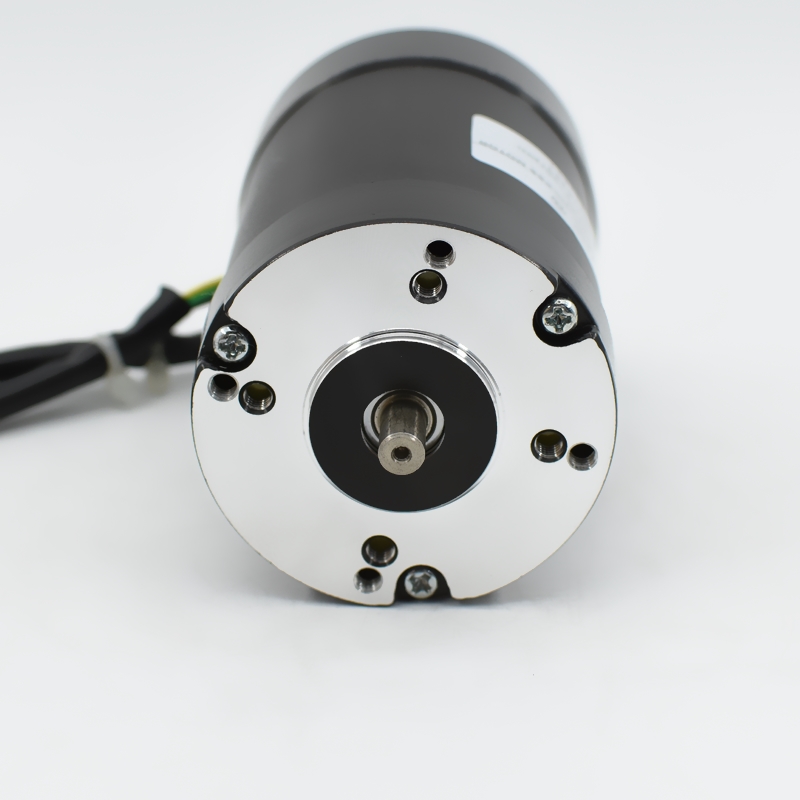

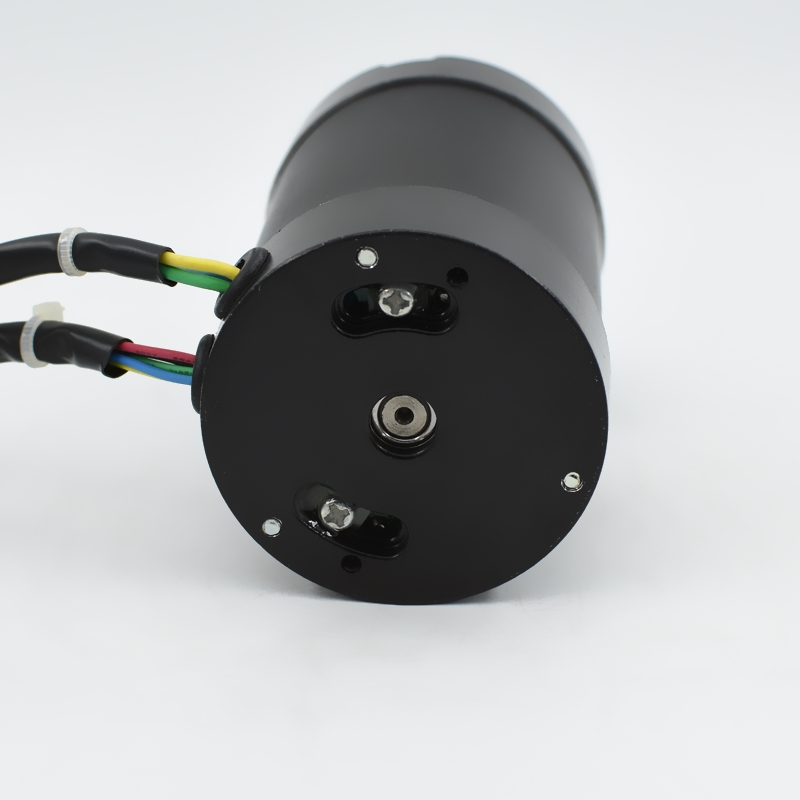

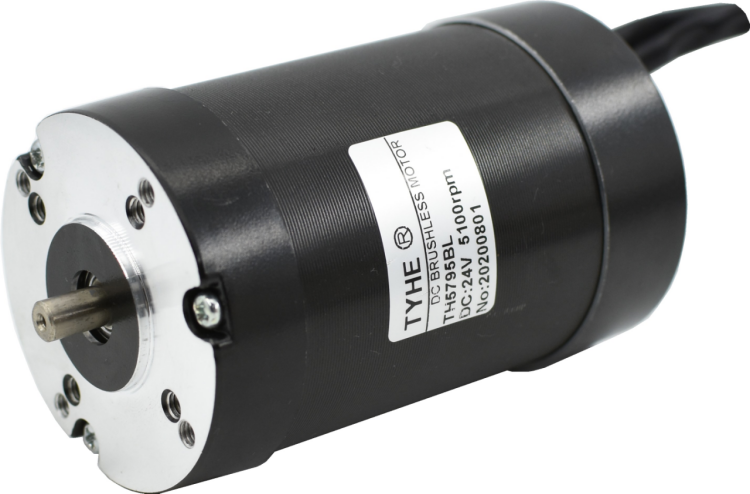

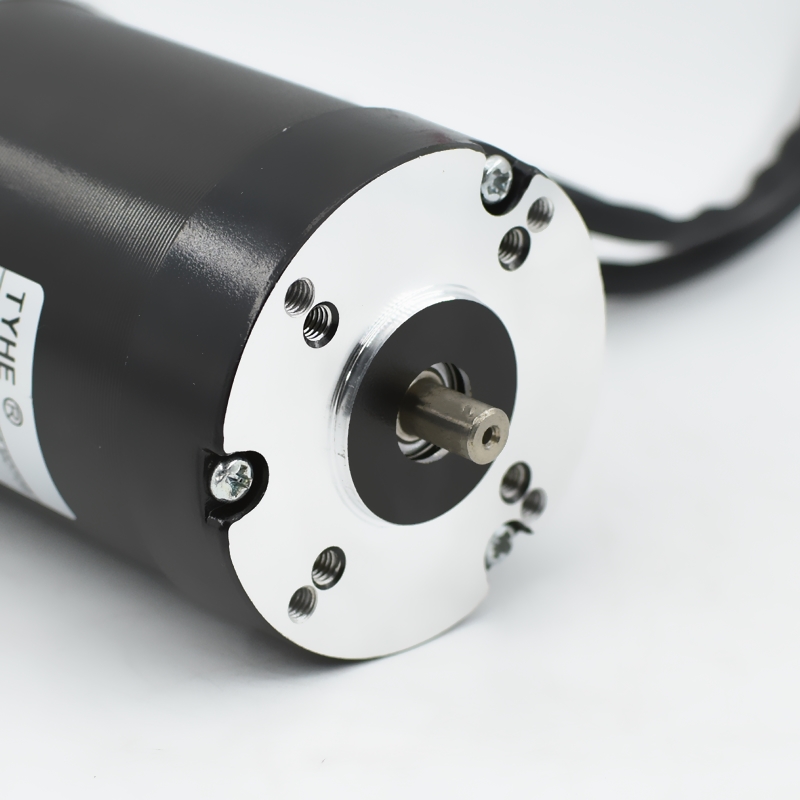

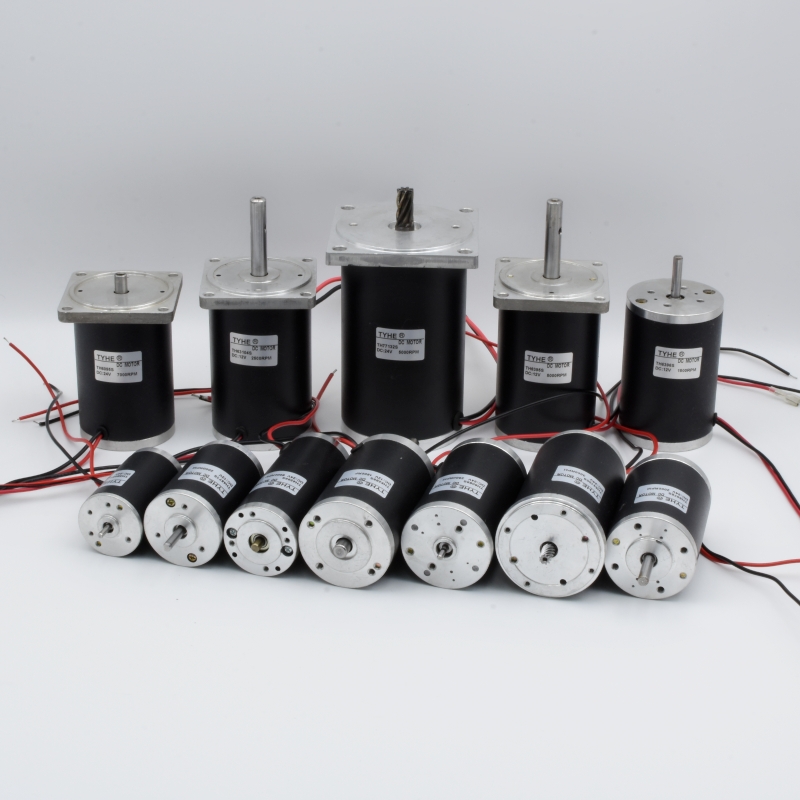

| Imagen del motor foto del motor físico | |||||||||||||||||||||
 | |||||||||||||||||||||
| Características del motor 特性电机 | |||||||||||||||||||||
| Material de la carcasa material de la superficie de instalación | Acero acero | ||||||||||||||||||||
| Rodamientos en el eje de salida rodamientos del eje de salida | Rodamiento de bolas rodamiento de bolas | ||||||||||||||||||||
| Velocidad recomendada velocidad máxima recomendada | ≤7000RPM | ||||||||||||||||||||
| Rango de temperatura de operación rango de temperatura de uso | -20℃-120℃ | ||||||||||||||||||||
| Commutador estructura de conmutación | Sin escobillas | ||||||||||||||||||||
| Dirección de rotación dirección de rotación | Cw \/ Ccw | ||||||||||||||||||||
| Ruido ruido | ≤50db | ||||||||||||||||||||
| Vida útil vida útil | ≈5000h | ||||||||||||||||||||
| Conexiones de cables al controlador del motor BLDC con el controlador modo de conexión | |||||||||||||||||||||
| Salida 1 | |||||||||||||||||||||
| Cable rojo cable rojo | MA(U) al puerto U | ||||||||||||||||||||
| Cable amarillo cable amarillo | MB(V) al puerto V | ||||||||||||||||||||
| Cable negro cable negro | MC(W) al puerto W | ||||||||||||||||||||
| Salida 2 | |||||||||||||||||||||
| Cable rojo cable rojo | puerto Ref+ a 5V | ||||||||||||||||||||
| Cable azul cable azul | Puerto HU a HA(HU) | ||||||||||||||||||||
| Cable verde cable verde | Puerto HV a HB(HV) | ||||||||||||||||||||
| Cable blanco cable blanco | Puerto HW a HC(HW) | ||||||||||||||||||||
| Cable negro cable negro | GND al puerto Ref- | ||||||||||||||||||||
| Por favor, consulte con nosotros si el color de los cables es diferente a la descripción. | |||||||||||||||||||||
| Datos técnicos del motor DC parámetros del motor de corriente continua | |||||||||||||||||||||
| Valores a 25-30 ℃ valores medidos a temperatura ambiente | |||||||||||||||||||||
|
Modelo modelo |
Tensión nominal （V ） voltaje nominal |
Sin carga parámetros a carga nula |
Nominal parámetros nominales |
Stall parámetros de bloqueo |
*Consejos: El datasheet en el lado izquierdo es limitado, por favor consulte a nuestro personal para obtener más información de parámetros. consejo: Los parámetros de la tabla de datos de la izquierda son limitados, comuníquese con el servicio al cliente para obtener más información. |
||||||||||||||||
|
Velocidad velocidad de rotación |
Corriente corriente |
Velocidad velocidad de rotación |
Corriente corriente |
Par par |
Salida potencia de salida |
Eff eficiencia |
Par par |
Corriente corriente |
|||||||||||||
| rpm | el número de | rpm | A | mN.m | W | % | mN.m | A | |||||||||||||
| 5795BL | 24 | 5100 | 1200 | 4080 | 5.75 | 235.26 | 100.51 | 72.85 | 705.78 | 31.59 | |||||||||||
| 5795BL | 24 | 6000 | 1500 | 4800 | 6.86 | 237.65 | 119.45 | 72.54 | 712.95 | 36.89 | |||||||||||

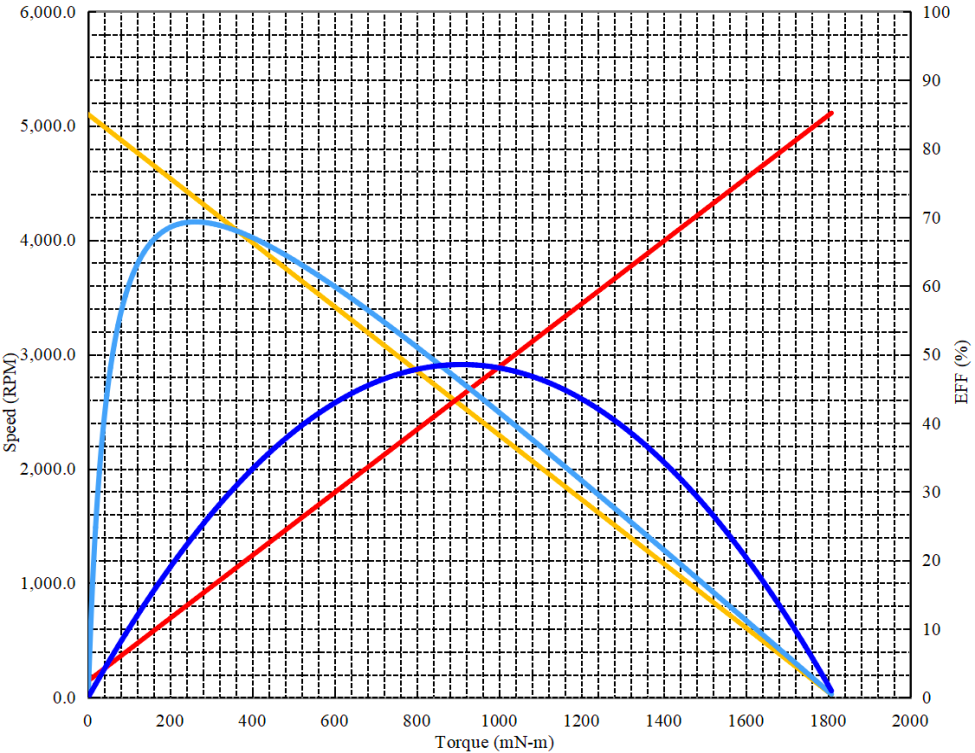

| Caso de curva de motor ejemplo de curva de motor | |||||||||||||||||||||
| PROYECTO nombre del proyecto : | Motor de corriente continua | Fecha fecha : | 2025/3/26 | Rendimiento (a una temperatura ambiente de 25-30 ℃) | |||||||||||||||||
| Velocidad del motor velocidad de rotación : | 5100RPM | Escala completa rango : | 100% | Eff | Prueba rápida para evitar daños por aumento de temperatura y sobrecarga. | ||||||||||||||||
| 500.0 | Vatios | Tensión constante carga constante : | 24 | Voltios | |||||||||||||||||
| 50.0 | Amp. | Dirección dirección : | HOR/ANTIHOR | ||||||||||||||||||
 |
A vacío parámetros a carga nula | ||||||||||||||||||||
| Velocidad velocidad de rotación : | 5100.0 | Rpm | |||||||||||||||||||
| Corriente corriente : | 1.20 | Amps | |||||||||||||||||||
| Parámetros instantáneos máximos máximo parámetro instantáneo | |||||||||||||||||||||
| Par par : | 1781.00 | mN-m | |||||||||||||||||||
| Corriente corriente : | 42.80 | Amps | |||||||||||||||||||
| A máxima eficiencia parámetros del punto de máxima eficiencia | |||||||||||||||||||||
| Eficiencia eficiencia : | 69.3 | % | |||||||||||||||||||
| Par par : | 260.6 | mN-m | |||||||||||||||||||
| Velocidad velocidad de rotación : | 4368.5 | Rpm | |||||||||||||||||||
| Corriente corriente : | 7.17 | Amps | |||||||||||||||||||
| Salida potencia de salida : | 119.22 | Vatios | |||||||||||||||||||
| A máxima potencia de salida parámetros de salida de máxima potencia | |||||||||||||||||||||
| Salida potencia de salida : | 242.602 | Vatios | |||||||||||||||||||
| Par par : | 908.6 | mN-m | |||||||||||||||||||
| Velocidad velocidad de rotación : | 2550.0 | Rpm | |||||||||||||||||||
| Corriente corriente : | 22.00 | Amps | |||||||||||||||||||
| Combinación de producción otros accesorios | |||||||||||||||||||||
| Accesorios nombre | Voltaje voltaje | Funciones principales principal función | Comentario | ||||||||||||||||||

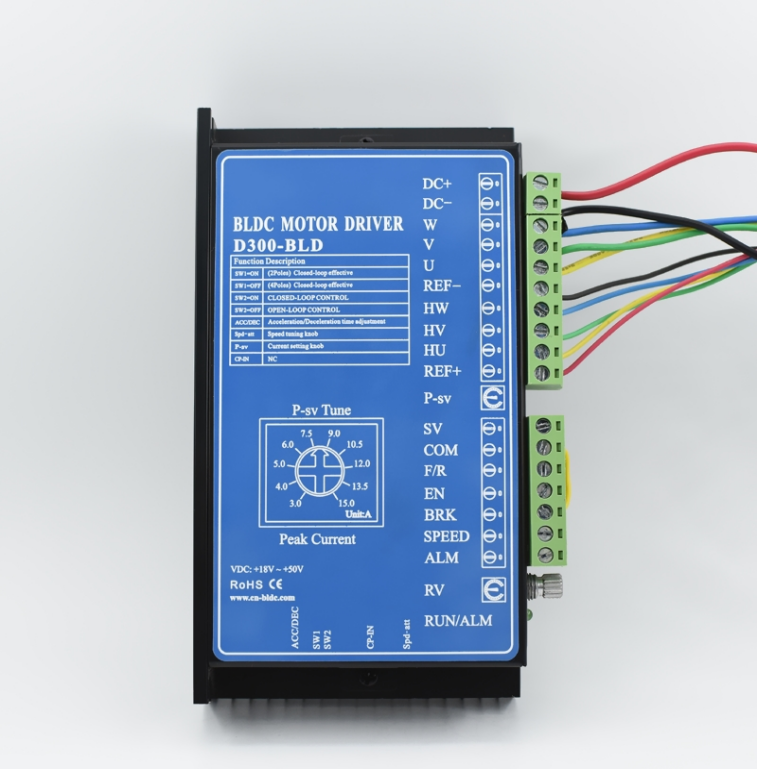

| Controlador de motor BLDC | 18-50V | CW/CCW, control de velocidad PWM, Freno | Consulte las especificaciones del BLMD para más detalles | ||||||||||||||||||
 | |||||||||||||||||||||
