Висококачествен 3157ZY 31мм 10 Волта 12в 24 Волта 24в 8000об/мин 5000 Об/мин 2000об/мин 10 Ват 7в 8в 0.1кгсм ДС Тубулен Мотор СЕ Rohs
| DC двигател директен ток мотор | 20 mNm | 10 Ватове | |||||||||||||||||||
| TH31S Micro brushed dc motor | За комбиниране с | ||||||||||||||||||||
| Енкодер сензор на Хол | |||||||||||||||||||||
| може да се kombinira с магнитен енкодер | |||||||||||||||||||||
| TH31S Series | |||||||||||||||||||||
| Дименсионен чертеж чертеж на размерите (мм) | |||||||||||||||||||||
 | |||||||||||||||||||||

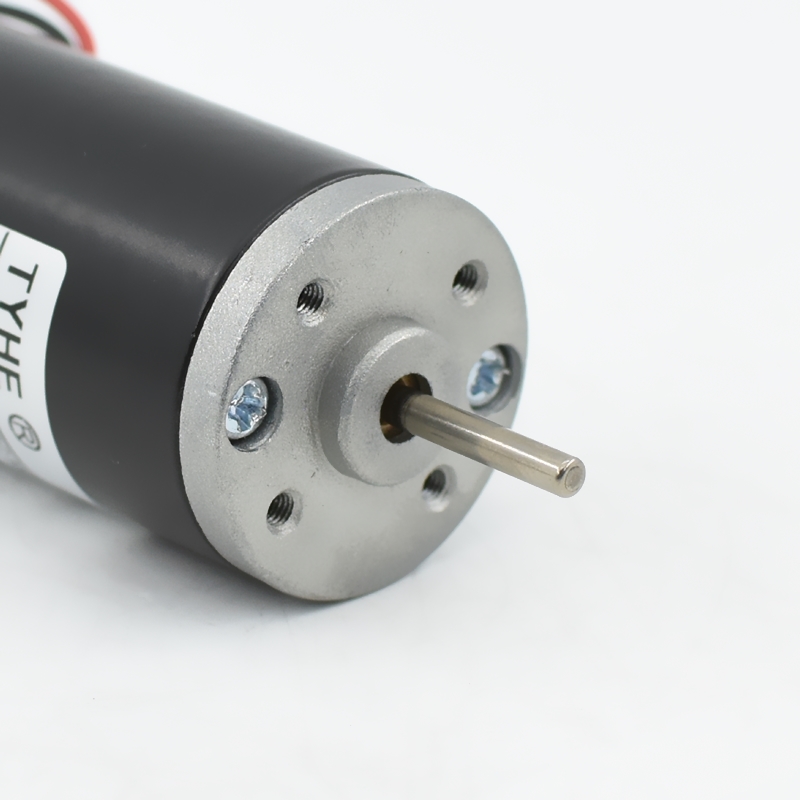

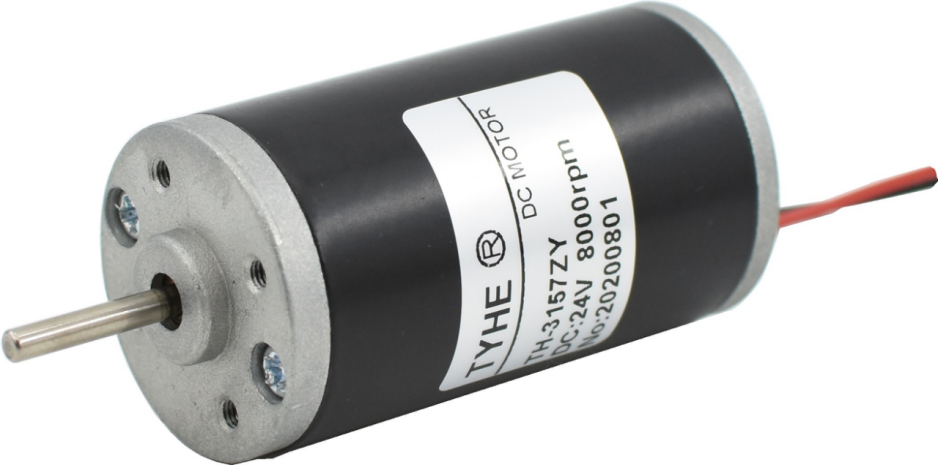

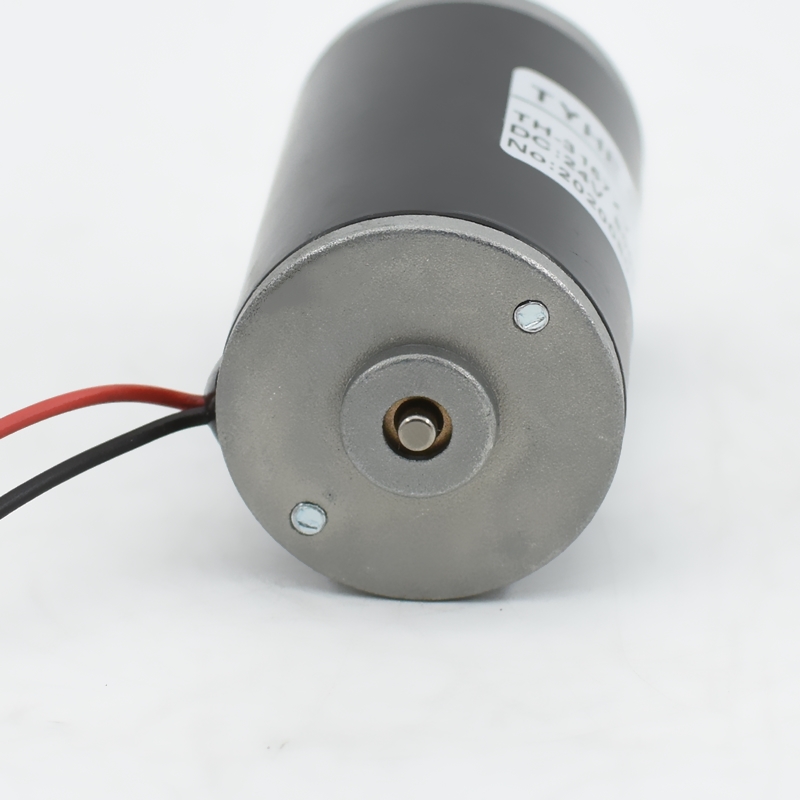

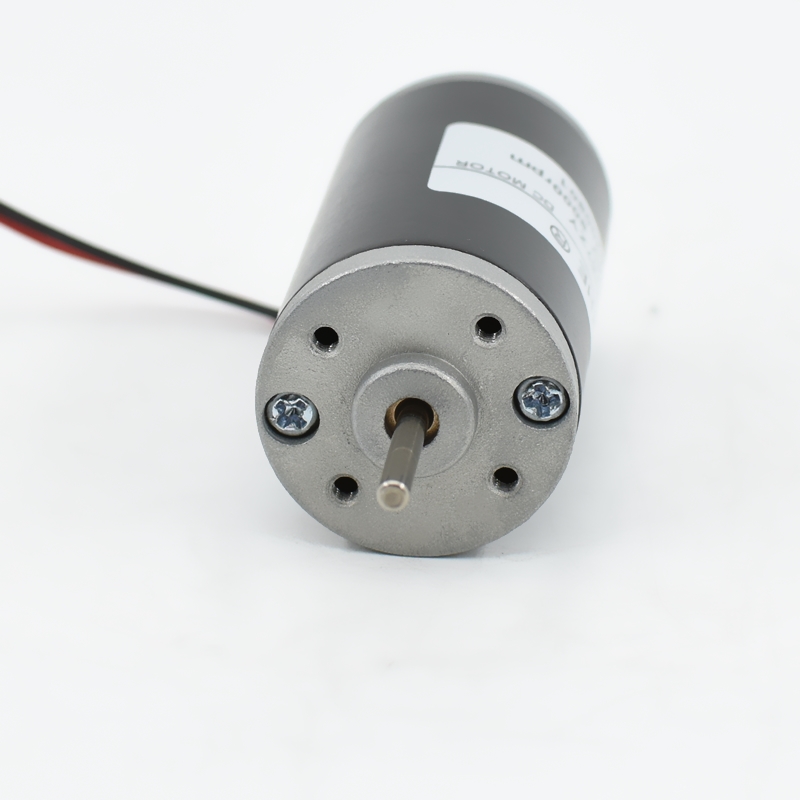

| Снимка на мотора физическа снимка на мотора | |||||||||||||||||||||
 | |||||||||||||||||||||
| Характеристики на мотора характеристики на мотора | |||||||||||||||||||||
| Материал за жилища материал на монтираната повърхност | Цинков сплав цинков сплав | ||||||||||||||||||||
| Подшипници на изходната вала подшипници на изходния вал | Кулачна подлога кугелни подшипници | ||||||||||||||||||||
| Препоръчителна максимална входна скорост предложена максимална входна скорост за връщане | ≤8000 об/мин | ||||||||||||||||||||
| Диапазон на оперативната температура диапазон на температурата за използване | -20℃ -120℃ | ||||||||||||||||||||
| Комутатор структура за комутация | Четка | ||||||||||||||||||||
| Посока на въртенето насочение на въртенето | CW / CCW | ||||||||||||||||||||
| Шум шум | ≤30dB | ||||||||||||||||||||
| Живот живот | ≈2000h | ||||||||||||||||||||
| Технически данни за DC мотор параметри на直流мотора | |||||||||||||||||||||
| Стойности при 25-30 ℃ измерени стойности при стаяна температура | |||||||||||||||||||||
|
Модел модел |
Номинално Напрежение （V ） номинално напрежение |
No-Load параметри при празна заредка |
Оценено номинални параметри |
Stall параметри при блокирано въртене |
*Tips: The datasheet on left side are limited, please consult our staffs for more parameter information. предупреждение: Параметрите в таблицата от лявата страна са ограничени, моля свържете се с нашите служители за повече информация. |
||||||||||||||||
|
Скорост обороти |
Текущ ток |
Скорост обороти |
Текущ ток |
Момент момент |
Изход изходна работа |
Eff ефективност |
Момент момент |
Текущ ток |
|||||||||||||
| об/мин | мА | об/мин | А. | mN.m | W | % | mN.m | А. | |||||||||||||
| TH31S | 12 | 5000 | 210 | 4000 | 0.67 | 12.69 | 5.32 | 65.99 | 38.07 | 2.85 | |||||||||||
| TH31S | 24 | 8000 | 170 | 6400 | 0.55 | 13.05 | 8.75 | 66.25 | 39.15 | 2.36 | |||||||||||

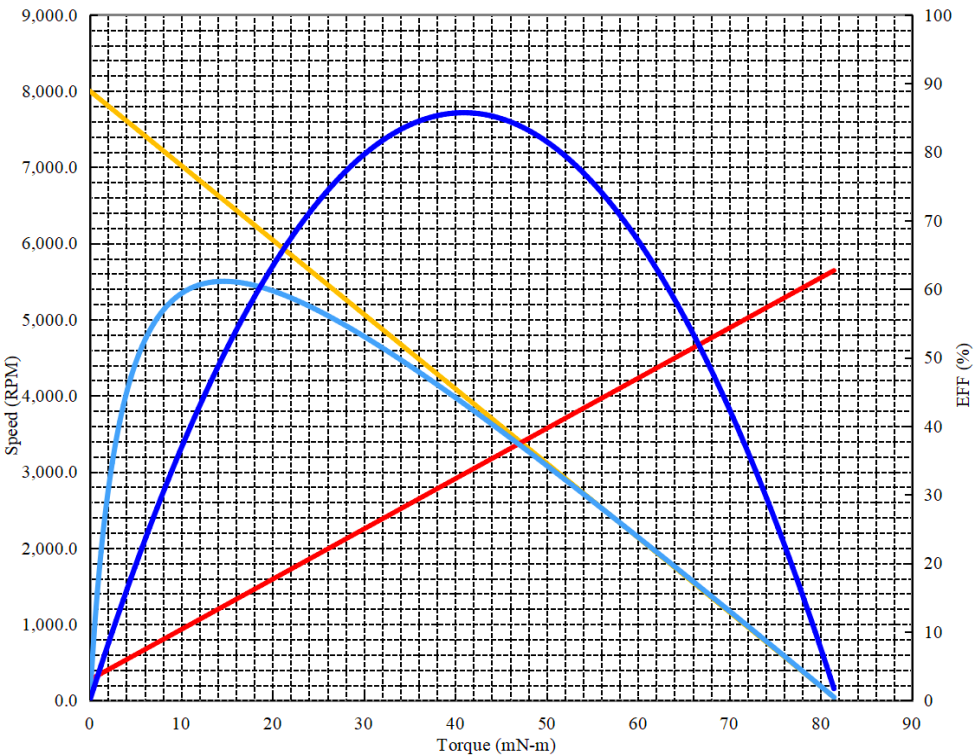

| Графика на мотора пример за крива на мотора | |||||||||||||||||||||
| Проект име на проект : | DC двигател | Дата дата : | 2025/3/26 | Пrestойност (при температура на околната среда 25-30 ℃ ) | |||||||||||||||||
| Скорост на мотора обороти : | 8000RPM | Пълен мащаб мащаб : | 100% от тях | Eff | Бързо тестiranе, за да се предотврати настъпването на температурен рост и повреда от преваряне. | ||||||||||||||||
| 20.0 | Ватти | Константно напрежение константно напрежение при зареждане : | 24 | Вълтове | |||||||||||||||||
| 5.0 | Амп. | Насочване насочване : | CW/CCW | ||||||||||||||||||
 |
При нулева тегловна теглота параметри при празна заредка | ||||||||||||||||||||
| Скорост обороти : | 8000.0 | Об/мин | |||||||||||||||||||
| Текущ ток : | 0.15 | Ампери | |||||||||||||||||||
| Максимални моментни параметри 最大瞬时参数 | |||||||||||||||||||||
| Момент торк : | 80.36 | mN-m | |||||||||||||||||||
| Текущ ток : | 3.15 | Ампери | |||||||||||||||||||
| При максимална ефективност 最高效率点参数 | |||||||||||||||||||||
| Ефективност ефективност : | 61.1 | % | |||||||||||||||||||
| Момент торк : | 14.7 | mN-m | |||||||||||||||||||
| Скорост обороти : | 6567.0 | Об/мин | |||||||||||||||||||
| Текущ ток : | 0.69 | Ампери | |||||||||||||||||||
| Изход изходна мощност : | 10.08 | Ватти | |||||||||||||||||||
| При максимална изходна мощност параметри на максималната мощност на изхода | |||||||||||||||||||||
| Изход изходна мощност : | 17.143 | Ватти | |||||||||||||||||||
| Момент торк : | 40.9 | mN-m | |||||||||||||||||||
| Скорост обороти : | 4000.0 | Об/мин | |||||||||||||||||||
| Текущ ток : | 1.65 | Ампери | |||||||||||||||||||
| Комбинация за производство други аксесоари | |||||||||||||||||||||
| Аксесоари име | Напрежение напрежение | Резолюция резолюция | Брой канали | Забележка | |||||||||||||||||
| Магнитен енкодер магнитен енкодер | 5V-24V | 12ppr | A&B | ||||||||||||||||||
